Ühemoodiline vs mitmemoodiline fiiber: 2026. aasta täielik juhend

Eelmisel kuul sai meie Evoluxi müügimeeskond kiireloomulise kõne New Jerseys asuvalt logistikaettevõttelt. Nad olid just läbinud valusa-ja kalli-kiu valiku õppetunni. Nad paigaldasid oma uude 50 000 ruutjalga laohoonesse OM3 mitmerežiimilised plaastrijuhtmed ja patsid, kuid kuus kuud hiljem avastasid, et nende WMS-i müüja vajab 10 km pikkust linki ettevõtte andmekeskusega. Parandus? Rebige välja 47 000 dollari väärtuses kaabeldus,{11}}sealhulgas sadu LC-pistikuid, SC-adaptereid ja{12}}lõpetatud plaastrijuhtmeid-ning alustage otsast ühe režiimiga.

See juhend on olemas, et te ei teeks sama viga.

Ettevõttes Evolux Fiber, kus 12+ aastat on toodetud fiiberoptilisi pistikuid, plaastrijuhtmeid ja ühenduvuslahendusi 50+ riigi jaoks, oleme näinud seda stsenaariumit lugematuid kordi. Tõde on see, et ühe- ja mitmemoodilise kiu vahel valimine ei seisne ainult kaablis,-vaid mõistmises, kuidas teie valik mõjutab kõiki optilise lingi komponente: pistikud, adapterid, patsid, plaastrijuhtmed ja jaoturid.

30-sekundiline vastus (kiirustajatele)

Loed ikka veel? Hea. Läheme sügavamale.

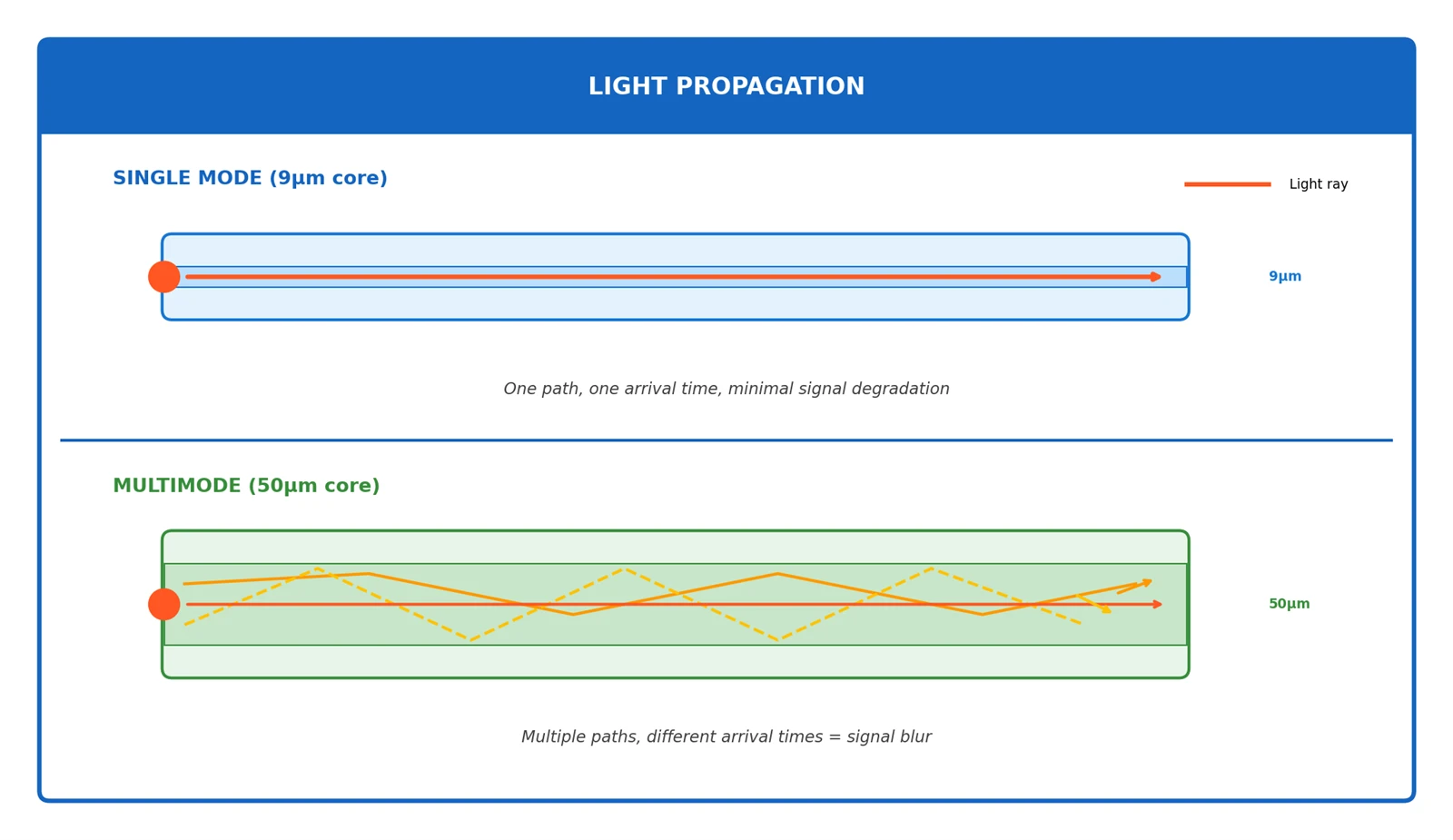

Põhilise erinevuse mõistmine

Siin on analoogia, mis tegelikult töötab:

Ühemoodiline kiud on nagu snaipripüss-üks täpne kiir, liigub kaugele, nõuab täpset optikat. 9 µm südamik (umbes 1/10 juuksekarva laiusest) võimaldab ainult ühte valgusteed, kõrvaldades "kajad", mis signaale kauguses halvendavad.

Mitmemoodiline kiud on nagu püss-mitu graanuleid (valgusrežiimid) hajutatud, tõhusad lähedalt, lihtsam sihtida. 50 µm või 62,5 µm südamik laseb valgusel põrgata ümber sadadel erinevatel radadel, mis sobib hästi lühikeste vahemaade jaoks, kuid tekitab vahemaa suurenedes ajaprobleeme (modaalne hajumine).

See ei ole ainult akadeemiline{0}}see mõjutab otseselt seda, kui kaugele teie signaal võib liikuda ja millise kiirusega.

Kuidas kiu tüüp mõjutab teie pistiku valikut

Siin on see, mida enamik juhendeid teile ei ütle: ühe- ja mitmemoodilised kiud kasutavad füüsiliselt identseid pistikuid,{0}}kuid jõudlusnõuded on täiesti erinevad.

Pistikute ühilduvuse maatriks

Kriitiline ülevaade:Kuigi pistikud näevad välja identsed, nõuavad üherežiimilised pistikudrangemad tolerantsid. 0,3 dB sisestuskaoga pistik on mitmerežiimiliste jaoks vastuvõetav, kuid võib põhjustada lingi tõrkeid pikamaa-üherežiimilistes rakendustes.

Poola tüübid: APC vs UPC

Evoluxi näpunäide:Ärge kunagi ühendage APC-pistikuid UPC-pistikutega{0}}nurga all olev ümbris kahjustab mõlemat otsa ja põhjustab tõsist signaalikadu. MeieLC APC pistikudTäpse 8-kraadise nurgaga poleerimisfunktsiooniga maksimaalne tagasivoolukadu.

Plaastrijuhtme valik kiu tüübi järgi

Fiiberoptiliste patch-juhtmete tellimisel määrab kõik kiu tüüp:

Evoluxi toote tähelepanu keskpunkt:Meieühe- ja mitmerežiimilised patch-juhtmedon saadaval pikkusega 0,3 m kuni 500 m, dupleks-, simpleks-, soomustatud ja uniboot-konfiguratsiooniga. Kõik plaastrijuhtmed läbivad enne saatmist 100% optilise testimise.

Tehnilised andmed, mis tegelikult on olulised

Tuum ja kattekiht: füüsiline alus

Miks see oluline on:See pisike 9µm ühemoodiline tuum on nii õnnistus kui ka needus. See nõuab splaissimise ja ühendamise ajal laser-täppisjoondust (suurendab paigalduskulusid), kuid see välistab praktiliselt modaalse hajumise.

Sumbumine: signaali kadu kilomeetri kohta

Takeaway:Üksikrežiim 1550 nm juures kaotab vaid 0,22 dB kilomeetri kohta,{2}}see on ligikaudu14x vähemkui multirežiim 850 nm juures. Üle 10 km jooksu on see erinevus kasutatava signaali ja staatilise signaali vahel.

Ribalaius: kiiruse ülemmäär

Siin on see, mida müüjad teile ei ütle:OM5 "28000 MHz·km" kõlab muljetavaldavalt, kuid see on oluline ainult SWDM (Short Wavelength Division Multiplexing) rakenduste jaoks. Standardse SR4 optika puhul toimib OM5 identselt OM4-ga.

MPO/MTP: suure{0}tihedusega mängumuutja

40G, 100G või 400G töötavate andmekeskuste puhul on pistiku valik sageli olulisem kui kiu tüüp. MPO/MTP-pistikud võimaldavad paralleelset optikat, mis traditsiooniliste LC/SC-ühendustega lihtsalt pole võimalik.

Üksikrežiim vs mitmerežiim MPO/MTP rakendustes

Kompromiss{0}}on selge:

Üksikrežiimkasutab vähem kiude, kuid kallimaid transiivereid

Multirežiimkasutab rohkem kiude, kuid odavamaid VCSEL{0}}põhiseid transiivereid

MPO/MTP polaarsus ja sugu

Siin lähevad paljud installid valesti:

Evoluxi asjatundlikkus:MeieMTP/MPO plaastrijuhtmedon saadaval 8, 12 ja 24{4}}kiu konfiguratsioonis A-, B- või C-tüüpi polaarsusega. Samuti pakume paralleel- ja dupleksühenduse vahel üleminekuks MTP-{5}}-LC-lahutuskaableid.

Päris-maailma maatriks

See on koht, kus kumm kohtub teega. Olen koostanud tegelikud testitud vahemaad, mitte ainult spetsifikatsioonilehtede numbrid:

Etherneti standardite kauguste võrdlus

* Nõuab režiimi konditsioneerimise patch-kaablit

Kriitiline ülevaade:Pange tähele, kuidas mitmerežiimilised vahemaad vähenevad järsult kiiruse kasvades. 25G võimsusel on OM3 maksimumpikkus vaid 70 meetrit,{4}}vaevalt piisab ühe riiulirea jaoks suures andmekeskuses.

Kulude võrrand: see on keerulisem, kui arvate

Transiiveri hinnakujundus (Q{0}}, ühilduvad moodulid)

40G anomaalia:Miks on 40G üksikrežiim 8 korda kallim? See kasutab nelja laseri lainepikkust (LR4=4 x 1310 nm CWDM), samas kui mitmemoodiline SR4 kasutab nelja paralleelset kiudu koos odavate VCSEL-idega. See on armas koht, kus multirežiim võidab absoluutselt kuludega.

Omamise kogumaksumus: 10-aastane vaade

Lubage mul jagada tõelist arvutust 2024. aasta projektist:

Stsenaarium:500 sõlmega andmekeskus, keskmine ühenduse kaugus 150 m, täna on plaanis 10G, 5 aasta pärast 100G

"Oota, multirežiim võidab 185 000 dollariga?"

Mitte nii kiiresti. Kui pikendame 15 aastani ja lisame 400 G, juhtub järgmine:

Krundi pööre:Isegi taasühendamisel võidab selle stsenaariumi puhul ikkagi multirežiim. Kuid-ja see on ülioluline-hetkel, kui teie 400G lingid ületavad 100 m, muutub üksikrežiim kohustuslikuks sõltumata eelnevast investeeringust.

Minu aus soovitus kulu kohta

"Kui ehitate infrastruktuuri, mis peab kestma kauem kui 2030. aastal, on ühe režiimi lisatasu kindlustus, mitte kulu."

Võrgundustööstus liigub selgelt ühe režiimi poole. Inteli Silicon Photonics, Broadcomi 800G tegevuskava ja hüperskaalaarhitektuurid eelistavad kõik üherežiimilist. OM5 pidi laiendama multirežiimi asjakohasust, kuid kasutuselevõtt on olnud leige.

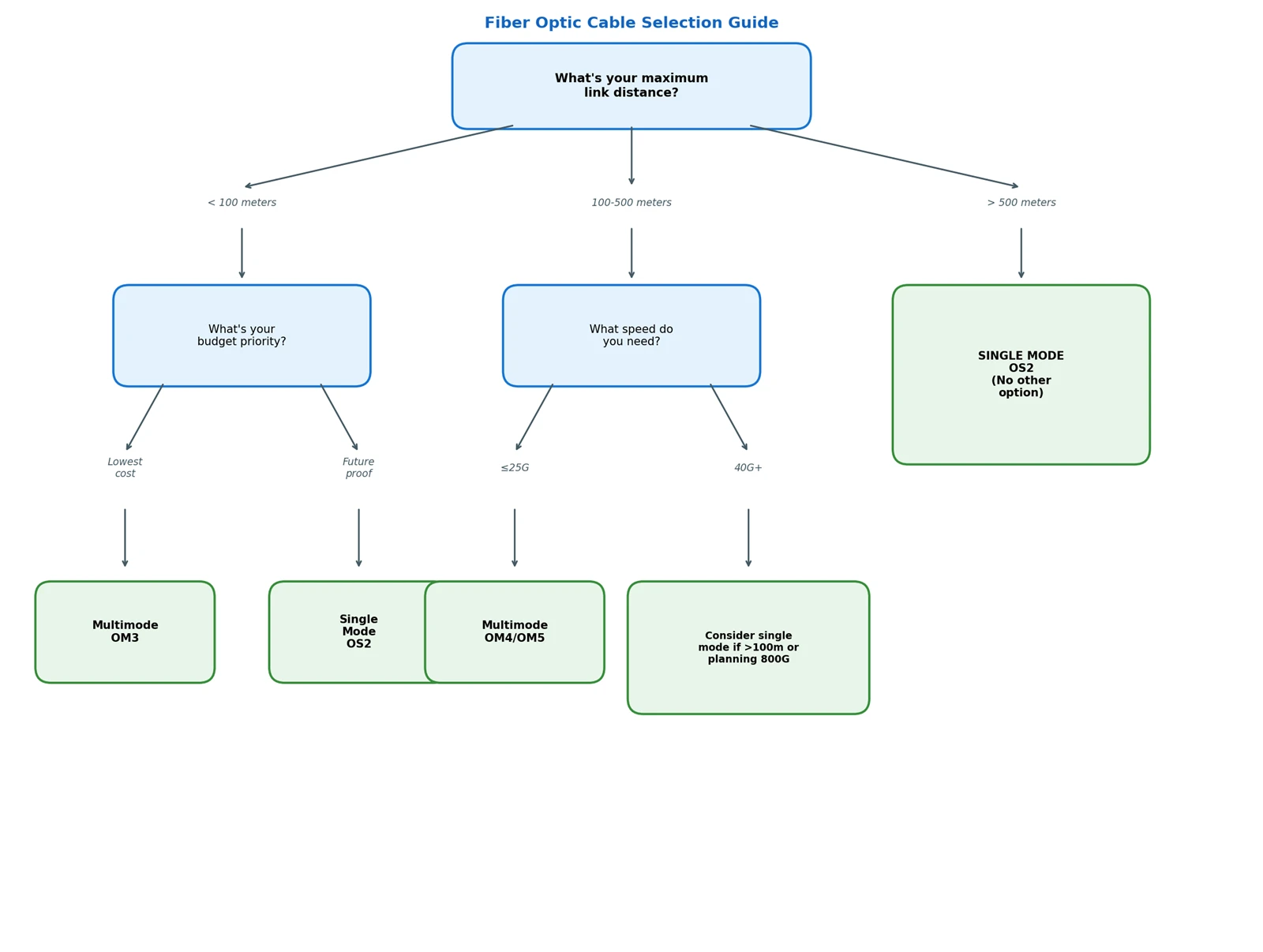

Otsuse raamistik: praktiline vooskeem

Reaalse{0}}maailma juhtumiuuringud

Juhtum: E{0}}Commerce Fulfillment Center (Phoenix, AZ)

Väljakutse:200 000 ruutjalga rajatis, 3,000+ asjade Interneti-seadet, 40G magistraal, äärmuslikud temperatuurikõikumised (laoosad ulatuvad -20-kraadisest sügavkülmast kuni 45-kraadise laadimisdokkini)

Esialgne plaan:OM4 multirežiim kogu ulatuses

Mis juhtus:Suvised temperatuurid -kliimaga-kontrollimata piirkondades põhjustasid signaali ootamatu halvenemise. Multirežiimi suurem sumbumine koos kuumuse{3}}indutseeritud pistiku laienemisega tekitas vahelduvaid tõrkeid.

Lahendus:Hübriidkasutus-OM4 kliima-kontrollitud andmeruumi vastastikuste ühenduste jaoks, üks režiim kõigi temperatuuri-muutuvaid tsoone läbivate linkide jaoks.

Õppetund: Temperatuuritaluvus on oluline. Üksikrežiimi madalam sumbumine annab suurema varu keskkonnastressi jaoks.

FTTH- ja PON-võrgud: kus domineerib üksikrežiim

Fiber-to-home (FTTH) juurutustes on ühemoodiline kiudainult praktiline valik. Siin on põhjus, miks ja kuidas PLC-jaoturid selle ökonoomseks muudavad:

Miks peab FTTH olema üherežiimiline

PLC splitteri valiku juhend

PLC (Planar Lightwave Circuit) jaoturid jagavad optilised signaalid, et teenindada mitut abonenti ühest kiust:

Vormiteguri valikud:

Paljas kiud- Tänavakappide liitmisalustele

Mini moodul- Kompaktne, klemmikarpide jaoks

ABS kast- Vastupidav, väljas levitamiseks

LGX kassett- Rack-kinnitus keskkontoritele

Rackkinnitus (1U/2U)- Suure-tihedusega ODF-i integreerimine

Evoluxi lahendus:MeiePLC jaoturidtugisuhted 1:2 kuni 1:64 suurepärase ühtlusega (<1.5dB). Available with SC, LC, or FC connectors pre-terminated, or as bare fiber for field splicing. All units are Telcordia GR-1209/1221 compliant.

Juhtum: Hospital Campus Network (Boston, MA)

Väljakutse:Peamised haigla + 4 satelliithooned, vahemaad 200 m kuni 2,3 km, HIPAA vastavus nõuab võrgu segmenteerimist, 10G täna koos 100G plaanitud PACS-kuvamiseks

Otsus:Üherežiimiline OS2 kõigi-hoonetevaheliste linkide jaoks, OM4 hoonetes

Peamine ülevaade:CTO ütles mulle: "Me hindasime 400 meetri pikkuse pikima hoone lingi jaoks multirežiimi. See töötas. Seejärel tuletas juriidiline teade meile meelde, et patsiendiandmete lingid nõuavad üleliigseid teid. Meie varutee läbi parkimisstruktuuri oli 600 meetrit. Üks režiim oli ainus vastus."

Õppetund: Kaardistage alati oma üleliigsed teed, mitte ainult esmased marsruudid.

Juhtum: Financial Trading Floor (Chicago, IL)

Väljakutse:Ülimadalad latentsusaja nõuded- (<5 microseconds switch-to-switch), 100G fabric, 50m average link length

Üllatav valik:OM4 multirežiim

Põhjendus:50 m kaugusel on mitmemoodiliste transiiverite VCSEL laseritel tegelikult kiirem tõusuaeg kui ühemoodilistel DFB laseritel. Latentsuse erinevus on nanosekundites, kuid kõrge sagedusega-kauplemise korral on nanosekundid raha.

Õppetund: Latentsuse optimeerimine eelistab mõnikord väga lühikeste ja väga kiirete linkide puhul multirežiimi.

2026. aasta tehnoloogiatrendid, mida peaksite teadma

800G tõus ja üle selle

IEEE 802.3df standard (ratifitseeritud 2024) tutvustab:

800 GBASE-SR8:Multirežiim, 8 rada x 100G, max 50m OM4-l

800 GBASE{1}}DR8:Üksikrežiim, 8 x 100 G, ulatus 500 m

Pange tähele, et distantsitrahv maksab multirežiimil 800 G{1}}ainult 50 meetrit. Hüperskaala andmekeskuste puhul, mille ridade pikkus on üle 30 m, ei jäta see peaaegu mingit varu.

Co-pakendatud optika (CPO) ja silicon Photonics

Intel, Broadcom ja AMD panustavad ränifotoonikale,{0}}mis on oma olemuselt üherežiimiline tehnoloogia. CPO integreerib optilised transiiverid otse lüliti ASIC-idesse ja varased juurutused (eeldatavasti 2026–2027) on eranditult üherežiimilised.

Mida see tähendab:Järgmise põlvkonna võrguriistvara optimeeritakse ühe režiimi jaoks. Multirežiim ei kao kuhugi, kuid investeeringud selle edendamisse on märkimisväärselt aeglustunud.

Painde{0}}tundetu kiud

Mõlemal kiutüübil on nüüd painde-tundetu variandid (ITU-T G.657 üherežiimi jaoks, OM4-BI mitmerežiimi jaoks). Need taluvad väiksemaid painderaadiusi ilma signaali kadumiseta-, mis on suure tihedusega lappimiskeskkondade jaoks ülioluline.

Soovitus:Uute installide jaoks määrake alati painde{0}}tundetu kiud. Lisatasu on tühine (<5%), and it dramatically simplifies cable management.

Levinud vead, mida vältida

Viga 1: kiudude tüüpide segamine ilma režiimita

Probleem:Keegi ühendab üherežiimilise transiiveri mitmemoodilise fiibriga (või vastupidi), eeldades, et see "lihtsalt töötab".

Mis tegelikult juhtub:1G 1000BASE-LX optika ja režiimi konditsioneerimise patch-kaabliga võib see töötada kuni 550 m. 10G ja kõrgemal ei tööta see üldse. Modaalne mittevastavus põhjustab signaali tugevat halvenemist.

Reegel:Ärge kunagi segage kiudude tüüpe ilma selge inseneri põhjenduseta ja õigete konditsioneerimiskaabliteta.

Viga 2: pistiku kvaliteedi ignoreerimine

Probleem:Odavate pistikute või ebaõigete puhastusmeetodite kasutamine.

Matemaatika:Üks määrdunud pistik võib põhjustada 1-3 dB kadu. 300 m pikkusel OM4 lingil 100 G juures on teie kogukao eelarve vaid umbes 2,6 dB. Üks halb pistik ja olete eelarvest üle.

Reegel:Investeerige kvaliteetsetesse pistikutesse, puhastage enne iga ühendamist, kontrollige fiiberopsikuga.

Pigtailide roll kiu lõpetamisel

Püsiva kiudinfrastruktuuri paigaldamiselpatsidon sild töötlemata kaabli ja ühendatud seadmete vahel:

Miks patsid on olulised:Tehase{0}}otsaga patsid on garanteeritud optilise jõudlusega (tavaliselt<0.2dB insertion loss). Field-terminated connectors often exceed 0.3dB and have higher failure rates.

Evoluxi tootesari:Meiefiiberoptilised patsidsaadaval LC-, SC-, FC- ja ST-konfiguratsioonides OS2 üherežiimilise või OM1-OM5 mitmemoodilise fiibriga. Saadaval 0,9 mm tihedalt puhverdatud või 12/24-kiulise paelaga, pikkusega 0,5 kuni 5 m.

Tööstus{0}}Konkreetne kiudude valik

Erinevatel tööstusharudel on ainulaadsed nõuded, mis mõjutavad ühe- ja mitmerežiimilisi otsuseid:

Telekommunikatsioon ja Interneti-teenuse pakkujad

Evoluxi telekommunikatsioonilahendused:Teenindame 50+ telekommunikatsioonioperaatoreid kogu maailmas FTTH-komponentidega, sealhulgas eel-ühendatud kaablid, 1:32 LGX-jaoturid ja seinale-kinnitatud klemmikarbid.

Andmekeskused

Evoluxi andmekeskuse lahendused:Meie MTP/MPO magistraalkaablid ja jaotussõlmed on mõeldud 40G/100G/400G paralleeloptika jaoks ülimadala sisestuskaoga (<0.35dB per connector).

5G võrgud

Evolux 5G lahendused:Meie tööstusliku -klassi välistingimustes kasutatavatel patch-kaablitel on IP67/IP68 veekindlus, UV-kindel mantel ja töötemperatuur vahemikus -40 kraadi kuni +85 kraadi.

Tervishoid ja meditsiiniline pildistamine

Eriline tähelepanu:Haiglad nõuavad EMI{0}}immuunkaablit MRI-komplektide ja kirurgilise robootika jaoks.

Nutikad linnad ja tööstuslik asjade internet

Viga 3: plaastripaneeli tiheduse unustamine

Probleem:Kiudude planeerimine töötab ilma paneelide piiranguid arvestamata.

Tegelikkus:Üherežiimilised LC-pistikud ja mitmerežiimilised LC-pistikud on füüsiliselt identsed. Kuid ühe režiimi väiksem tuum nõuab suure-tihedusega plaatpaneelide puhul rangemaid tolerantse. Eelarve 15–20% rohkem üherežiimilise paneeli infrastruktuuri jaoks.

Viga 4: üle-Mitmerežiimi määramine

Probleem:OM5 paigaldamine "igaks juhuks", kui piisaks OM4-st.

Tegelikkus:OM5 eelised realiseeruvad ainult SWDM4 transiiveritega. Kui kasutate standardset SR4/SR8 optikat, toimivad OM5 ja OM4 identselt. Säästke 25% lisatasu, kui teil pole konkreetseid SWDM-i plaane.

Korduma kippuvad küsimused

K: Kas ma saan tulevikus{0}}kindlust tagada, installides mõlemat tüüpi kiud?

A:Jah, ja paljud ettevõtted teevad täpselt seda{0}}seda nimetatakse hübriid- või paralleelinfrastruktuuriks. Käivitage üherežiimiline magistraal-/üleslinkide ja mitmerežiimiline juurdepääsukiht. Lihtsalt säilitage range dokumentatsioon ja värvikoodid.

K: Minu müüja ütleb, et multirežiim on "piisavalt hea" 400 G jaoks. Kas neil on õigus?

A:Tehniliselt jah, kuid hoiatustega. 400GBASE-SR8 töötab OM4-l kuni 100 m. See nõuab aga 16 kiudu (8 TX + 8 RX) võrreldes ühe režiimi 2 kiuduga 400 GBASE-DR4 jaoks. Enne otsustamist arvestage MTP-16 vs LC dupleksinfrastruktuuri maksumust.

K: Kuidas on lood kiudoptidega töölauale? Millist tüüpi?

A:Enamiku alla 100 m sügavuste kontorikeskkondade jaoks pakub multimode OM3 parimat ökonoomsust. Erand: kui asute ülikoolilinnakus, kus töölaualinke võidakse koondada pikema vahemaa tagant, lihtsustab üksikrežiim arhitektuuri.

K: Kas üksikrežiimi on põllul raskem lõpetada?

A:See oli ajalooliselt. Kaasaegsed-poleeritud pistikud ja liitliitrid on selle lünga suures osas kõrvaldanud. Väljalõpetamine lisab umbes 10–15% aja/kulu lisatasu ühe režiimi ja mitmerežiimilise režiimi jaoks. Püsiva infrastruktuuri puhul on see tühine.

K: Oleme 5-kohalise serveriruumiga väikeettevõte. Kas sellel on tähtsust?

A:Ausalt? Ilmselt mitte. Väikeses mahus kasutage transiiverite jaoks kõiki kaasasolevaid lüliteid, ostke sobivaid kiudaineid ja ärge mõelge sellele üle. See juhend on mõeldud infrastruktuuri jaoks, mis peab kestma kümme aastat ja märkimisväärselt laienema.

Minu isiklikud soovitused 2026. aastaks

Pärast kõike ülaltoodut on siin minu aus seisukoht:

Andmekeskuste jaoks (igas suuruses)

Lülisamba/lehtede omavaheliste ühenduste jaoks liikuge ühe režiimiga.400G/800G tegevuskava on üherežiimiline domineeriv. Makske transiiveri lisatasu kohe või tasuge uuesti ühendamise lisatasu hiljem.

Enterprise Campuse jaoks

Üks režiim -hoonete-ehitamiseks, mitmerežiimiline OM4 hoonete sees.See hübriidmeetod tasakaalustab kulusid ja tulevast{0}}kindlust.

Tööstuslikule/karmile keskkonnale

Üksikrežiim, alati.Madalam sumbumine annab võimaluse temperatuuri kõikumiseks, vibratsiooniks ja pistikute saastumiseks.

Kodulaboritele ja väikeettevõtetele

Mis iganes on odavaim ja sobib teie varustusega.Sellel skaalal ei õigusta tehnilised erinevused optimeerimistööd.

Asi pole kiust, vaid terviklahenduses

Üksik- ja mitmerežiimiline arutelu on sageli raamitud "kumb on parem"-, kuid see on vale küsimus.Õige küsimus on "millist täielikku kiudühenduse lahendust minu rakendus nõuab?"

Evolux Fiberis oleme õppinud, et edukas kasutuselevõtt sõltub:

Õige kiutüübi valimineteie kauguse ja ribalaiuse vajaduste jaoks

Sobivad pistikud ja adapteridteie seadmetele ja keskkonnale

Õigete poleerimistüüpide määramine(APC vs UPC) teie rakenduse jaoks

Sobivate plaasternööride ja patside valiminekontrollitud optilise jõudlusega

Tulevaste uuenduste planeerimineilma kallite ümber{0}}kaabliteta

Üksikrežiimil on füüsika poolel: väiksem kadu, piiramatu ribalaiuse potentsiaal ja tööstuse hoog. Multimode'il on ökonoomsus: odavamad transiiverid, lihtsam paigaldus ja aastakümneid tõestatud töökindlus lühikestel vahemaadel.

Parimad võrguarhitektid ei vali pooli,{0}}nad valivad oma infrastruktuuri iga segmendi jaoks sobivalt kvaliteetseid komponente, mis ei muutu nõrgaks lüliks.
