Otsus ühe minutiga
Enamiku standardsete ODF-ide, terminaalkastide ja väikese{0}}kuni-keskmise-arvuga ühe-kiu splaissimise korral250um vs 900um kiust patsotsus peaks algama 900 µm-ga. Seda on lihtsam käsitseda pistiku ja marsruutimispiirkonna ümber. Kui piiravaks teguriks saab liitmis-kassetitihedus, mass-fusioonpaigutus või piiratud marsruutimisruum, on 250 µm tavaliselt parem lähtepunkt.
Puhvri läbimõõt on mehaanilise konstruktsiooni valik, mitte optiline klass. 900 µm kiudpats ei tekita oma olemuselt väiksemat splaissimiskadu kui 250 µm pats ja 250 µm kiud ei ole optiliselt halvem, kuna see on õhem.
See muudab inseneriküsimust. Selle asemel, et küsida, milline läbimõõt toimib paremini, küsige, milline kiu esitusviis sobib alusele, käitlemise töövoo, liitmismeetodi ja paigaldises saadaoleva mehaanilise kaitsega.

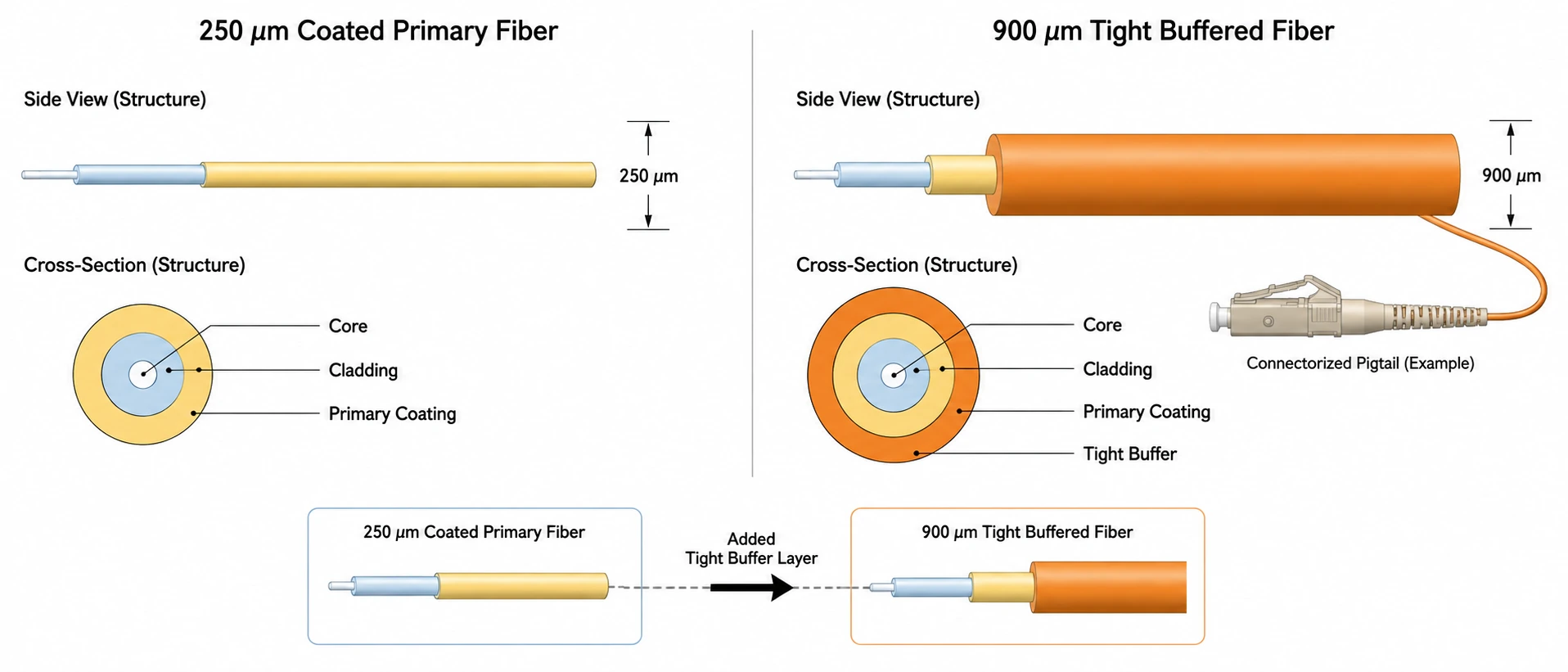

Mida 250 µm ja 900 µm tegelikult mõõdavad
Tüüpilist telekommunikatsiooni ühemoodi{0}}kiudu saab lihtsustada järgmiselt.
~9µm südamik → 125µm kate → ~250µm esmane kate → valikuline ~900µm puhver
Mõõde 250 µm viitab tavaliselt kaetud optilisele kiule. 900 µm konstruktsioon lisab selle kaetud kiu ümber veel ühe kaitsekihi. Aluseks olev optiline kiud võib siiski olla sama tüüpi kiud.
Seetõttu on levinud otsingufraas250 um lahtine toru vs 900 um tihe puhvervajab kvalifikatsiooni. 250 µm kattega kiudu leidub sageli lahtiste -torukaablite sees, samas kui 900 µm tihed- puhverdatud kiud on levinud siseruumides kasutatavates otstes. Ainuüksi läbimõõt ei määra aga kaabli terviklikku konstruktsiooni.
250 µm vs 900 µm patsi ehitus lühidalt
| Tehniline tegur | 250 µm kiust pats | 900 µm kiust pats |
|---|---|---|
| Optiline klaas | Saab kasutada sama SM/MM kiu tüüpi | Saab kasutada sama SM/MM kiu tüüpi |
| Katte läbimõõt | Tavaliselt 125 µm | Tavaliselt 125 µm |
| Väline esitlus | Esmane kaetud kiud | Täiendav puhver kaetud kiu ümber |
| Käitlemine | Delikaatsem | Lihtsam käsitleda individuaalselt |
| Mehaaniline kaitse | Toetub rohkem alusele/ümbrisele | Parem kaitse marsruudi ja ettevalmistamise ajal |
| Salve tihedus | Kõrgem | Madalam |
| Eemaldamise töövoog | Vähem eemaldatavat materjali | Sõltub tugevalt puhvri ehitusest |
| Suure kiudainete{0}}arvuga kassett | Sageli soodne | Võib kulutada tarbetut marsruutimismahtu |
| Massfusiooni/lindi töövoog | Parem joondatud paljude tihedate arhitektuuridega | Tavaliselt vähem atraktiivne |
| Standardne ODF-i lõpetamine | Kasutatav, kuid kaitse peab olema sisse ehitatud | Tavaliselt praktiline vaikimisi |
Toores geomeetriline erinevus on suurem, kui diameetrid esialgu eeldavad. Kui kahte ringikujulist konstruktsiooni võrreldakse ainult läbimõõdu järgi, siis nende ristlõikepindalad{1}}skaalatuvad läbimõõdu ruuduga:
(900 / 250)² ≈ 12.96
See ei tähenda, et salve mahuks täpselt 13 korda rohkem 250 µm kiude. Ruumi kulutavad ka ühendusmuhvid, paindenõuded, lõtvunud silmused, fiksaatorid ja kiu ristumiskohad. Arvutus selgitab, miks paljude 250 µm marsruutlõikude asendamine 900 µm sektsioonidega võib mõjutada suure -arvuga plaati palju rohkem, kui ainult läbimõõdu numbrid näitavad.
Puhvri suurus ei määra teie optilist jõudlust
Puhvri läbimõõt ei määra sisestamiskadu. Termotuumasünteesi ajal on asjakohane optiline liides ettevalmistatud klaaskiud. Kate või puhver eemaldatakse splaissingupiirkonnast enne, kui lõhustatud kiud on joondatud ja sulatatud.
Fiber Optic Association kirjeldab ühe-režiimi liitmise-liitmise kadu nagu tavaliselt0,1 dB või vähem. Suurem kadu võib osutada sellistele probleemidele nagu saastumine või ebatäiuslik ühendus. See on endiselt splaiss-kvaliteediprobleem, mitte tõend selle kohta, et 900 µm puhver läbib valgust paremini kui 250 µm kate. (Fiber Optic Association)
Ärge aktsepteerige "900 µm väiksema kadu jaoks" tähendusliku pakkumise spetsifikatsioonina.
Selle asemel veenduge, et ühendatavad optilised kiud on ühilduvad. Kiu tüüp ja vajaduse korral režiimi{1}}välja omadused on palju olulisemad kui puhvri välisläbimõõt. Laiemat ettevalmistuskonteksti käsitleme meiekiudkaabli lõpetamise meetodite juhend.

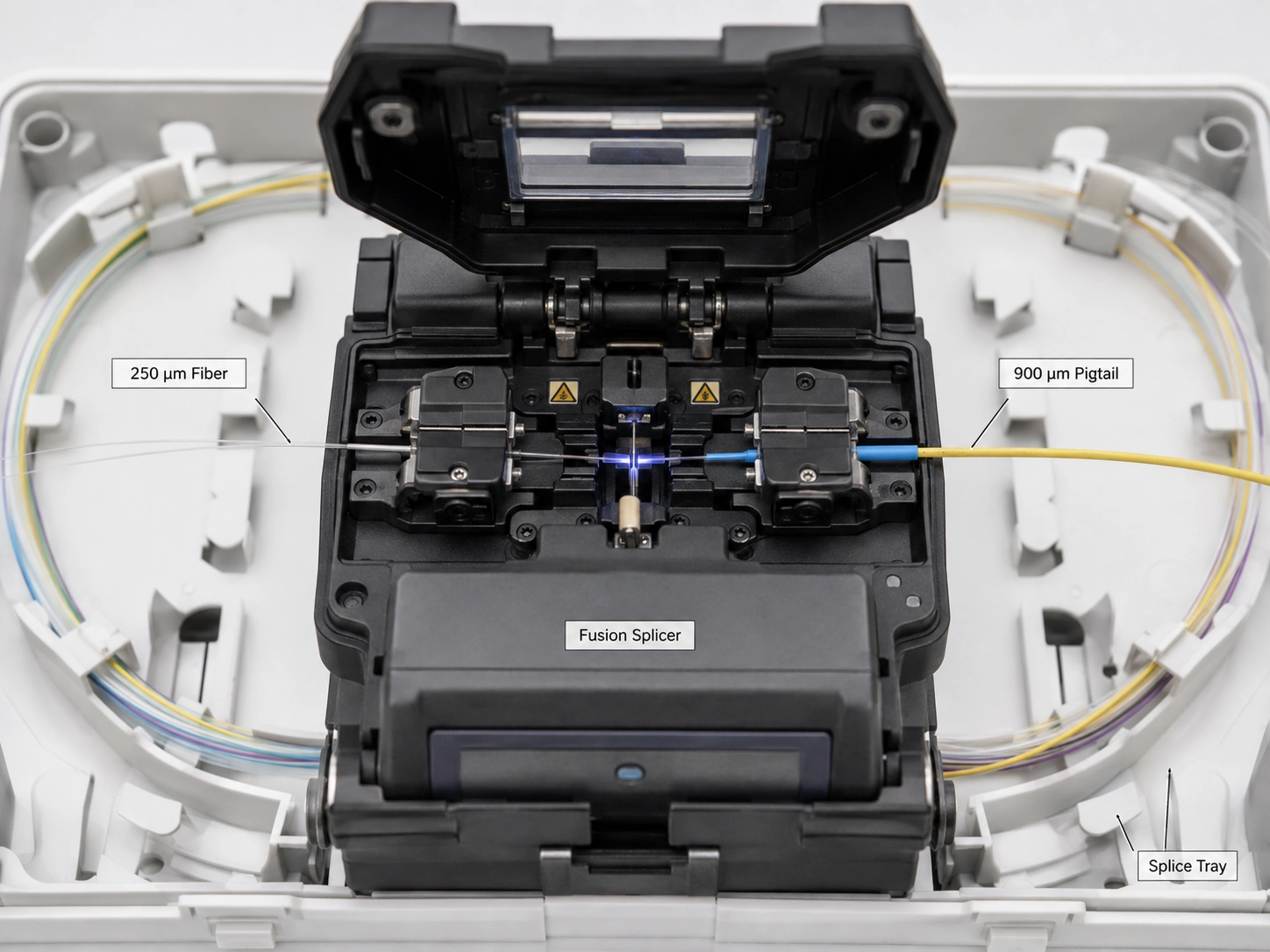

Kas saate liita 250 µm kiudu 900 µm pigtailiga?
Jah. A250um kiud kuni 900um patsüleminek on tavaline arhitektuur, kui aluseks olevad optilised kiud ühilduvad.
Sulamisliitmik ei keevita "250 µm materjali" "900 µm materjaliks". Mõlemad kaitsekonstruktsioonid on ühenduspiirkonnast eemaldatud. Klaas puhastatakse ja lõhustatakse, ettevalmistatud kiud joondatakse ja sulatatakse ning valmis ühendus on kaitstud enne salves hoidmist.
FOA illustreerib seda otse 24{1}}kiuga välise-tehasekaabliga, milles 250 µm kiud ühendatakse lõpetamiseks värvikoodiga 900 µm patsidega. (Fiber Optic Association)
Tegelik seisund on optiline ühilduvus. Kui kahel kiul on erinevad režiimi-välja- või tagasihajumisomadused, võib OTDR näidata erinevaid näivaid splaissimiskadusid olenevalt katsesuunast. Kahesuunaline mõõtmine aitab seda olukorda õigesti iseloomustada. (Fiber Optic Association)
Seetõttu ei tohiks hankespetsifikatsioon 250–900 µm arhitektuuri tagasi lükata lihtsalt seetõttu, et välisläbimõõdud erinevad.
Kui 900 µm Fiber Pigtail on parem tehniline valik
A 900um fiiberpats fusioonpleissimisekson praktiline lähtepunkt tavalises ODF-is või otsmikukarbis, kui marsruutimisruum on saadaval ja tehnikud käitlevad kiude individuaalselt.
Standardne ODF ja telekommunikatsiooni lõpetamine
LC lõpetamisel ODF-is pakub 900 µm patsik tavaliselt kasulikumat individuaalset kiudude kaitset kui 250 µm esitlus, kui kandikul on piisavalt ruumi. See on praktiline rakendus selle tagaLC-kiust pats ODF-i jaoks900 µm, kuna see on paksem.
Seal on oluline piir. 900 µm puhver ei ole samaväärne 2,0 või 3,0 mm kattega plaastrijuhtmega. Kui kiud väljub kaitstud aluselt ja seda tõmmatakse, seotakse, asetatakse ümber või puututakse kokku seadmete käsitsemisega, on ohutum spetsifikatsioon sobiva mantliga või muul viisil kaitstud nööriga.
Madal{0}}lõpetamiskastide arv
Tagasihoidliku kiudude arvu korral ei ole marsruutimise mahu säästmine tavaliselt domineeriv piirang. Kui kandikul on juba kaitstud marsruut, muudab 900 µm paigaldamise ja hilisema tuvastamise üldiselt lihtsamaks.
See vaikeseade lakkab töötamast, kui täiendav puhver põhjustab kiudude ristumisi, kokkusurutud lõtku või segab salve katet. Sel hetkel on juhtmuutujaks saanud korpuse geomeetria.
Kui 250 µm patsid on mõttekamad
A 250um kiust patsmuutub tugevamaks valikuks, kui marsruudi tihedus on piirang ja korpus ise tagab vajaliku mehaanilise kaitse.

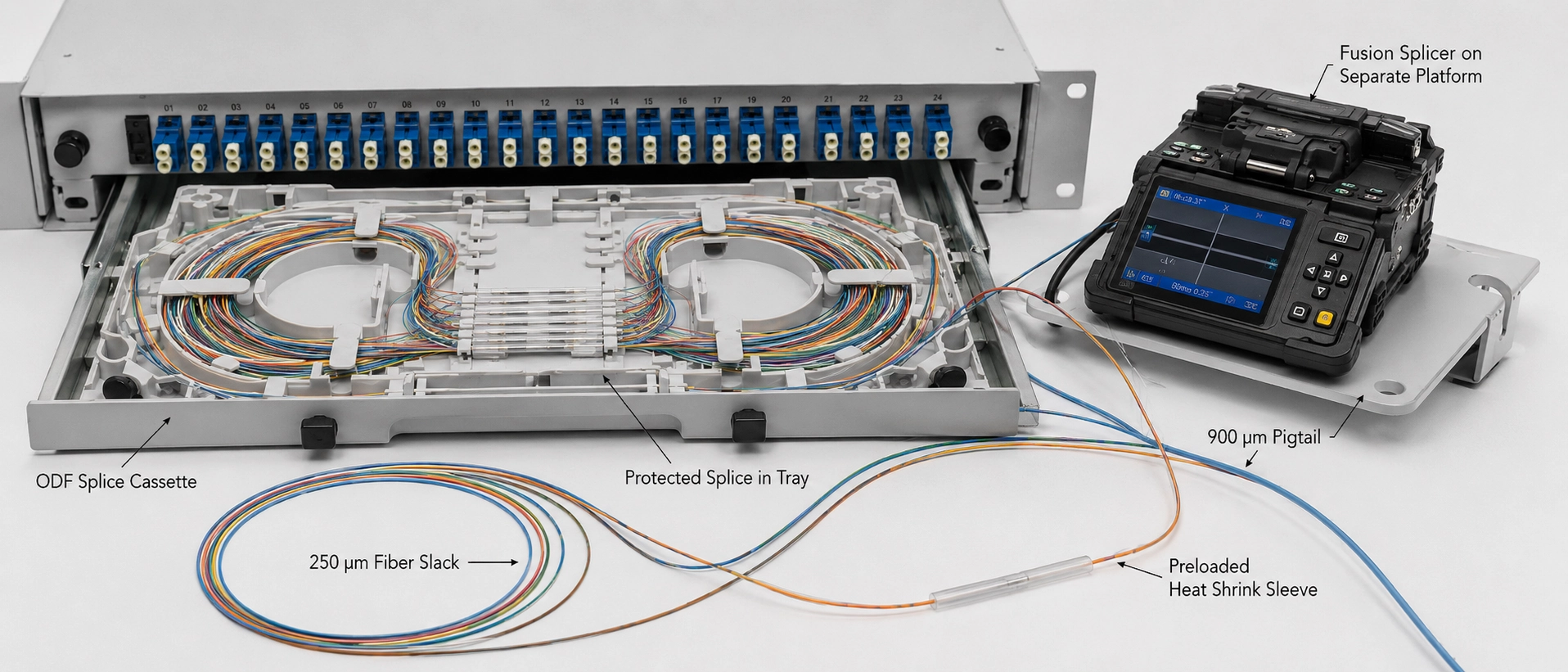

Suure{0}}tihedusega ühenduskassetid
Kaitstud kohaskiudpats ühenduskasseti jaokskonstruktsioon, 250 µm marsruut vähendab üksikute kiudude poolt hõivatud mahtu ja jätab rohkem ruumi ühendushoidikute ja lõtvade{1}}salvestusteede ümber.
Siin on kasulik 12,96 × geomeetriline võrdlus. See ei ennusta kasseti mahtu. See selgitab, miks 650 µm diameetri erinevus muutub oluliseks, kui seda korratakse paljudes üksikutes marsruutimislõikudes.
Tingimuseks on mehaaniline kaitse. 250 µm kaetud kiud peaks jääma kontrollitud kiu-haldusrada. Kaitsmata 250 µm kiu liigutamine kassetist väljapoole muudab tiheduse probleemi mehaanilise -riskiprobleemiga.
Lint ja massi{0}}fusiooniarhitektuur
Mass{0}}fusioonisüsteemid on loodud mitme kiu koos liigutamiseks töövoos. Üksikud 900 µm puhvrid võivad selle tiheduseeelise vastu töötada.
Meie seisukoht on täpsem kui tavaline reegel "900 µm siseruumides, 250 µm väljas":vali esitus, mida kasutab splaissiarhitektuur, mitte hoone piir.
Parim koost võib kasutada mõlemat suurust
A 250um vs 900um kiust patskoost ei vaja sama kaitseläbimõõtu pistikust pleisioni. See on artikli keskmise-sisu täpse-vaste ankur, kuid see kirjeldab ka olulist füüsilise kujunduse valikut.
Hübriidkassett võib suunata 900 µm puhverdatud kiu konnektorist või adapterpaneelist läbi ala, kus tehnikud käitlevad üksikuid patse, ja seejärel lülituda kasseti sees määratletud kaitstud punktis 250 µm kattega kiududele splaissimise ja lõtva salvestuspiirkonna jaoks. Liitmiku-külgmine osa suurendab marsruutimistihedust ilma, et see sunniks konnektori-külgmist osa käsitsemiskaitsest loobuma.
See on kasulik, kui kahe erineva mehaanilise nõude lahendamiseks küsitakse üht katte läbimõõdu spetsifikatsiooni. Lõppkülg vajab käsitsemiskaitset, samas kui ühenduskülg võib vajada marsruutihedust.
Seega hanke puhul "250 või 900 µm?" on mõnikord puudulik. Joonis peaks näitama, kus iga kiu esitus algab ja lõpeb ning kas üleminek jääb kasseti poolt kaitstuks.
Paigaldusprobleemid, mis tavaliselt ilmnevad pärast hanke tegemist
Tehniliselt ühilduv kiu spetsifikatsioon võib siiski tekitada tarbetuid välitöid, kui eemaldamise käitumist, ühenduskaitset ja aluse geomeetriat kontrollitakse alles pärast materjali saabumist.
Ribastatavus on osa spetsifikatsioonist
Kaks kiudu, mida müüakse suurusega 900 µm, võivad valmistamise ajal käituda erinevalt, kuna nominaalne välisläbimõõt ei näita, kui tugevalt on puhver seotud aluskihiga kaetud kiuga.
Kui tihedalt hoitud puhvrit ei saa vajaliku ettevalmistuspikkuse jooksul puhtalt eemaldada, ei tohiks tehnikud seda kompenseerida tugevama ühekordse tõmbega. Lühemad eemaldamissegmendid vähendavad katmata kiule rakendatavat koormust. Kui ettevalmistus on endiselt ebajärjekindel, tuleks enne tootmisse paigaldamist üle vaadata eemaldamistööriist ja puhvri konstruktsioon.
a900um kiust patsi tarnijaRFQ üksi "900 µm" on seega puudulik. Täpsustage puhvri ehituse või ettevalmistamise nõue ja veenduge, et kavandatud eemaldamismeetod on sellega ühilduv.
Ühenduskaitsed peavad sobima kandikuhoidikuga
Sulamisliitmik käsitleb ettevalmistatud klaasi, kuid kandik peab kaitstud pleissi hiljem haldama. Kaitsme mõõtmed, varrukahoidja ja marsruut moodustavad seega ühe mehaanilise süsteemi.
Enne varrukate tellimist kontrollige plekihoidja toetatud kaitsme mõõtmeid. Kaitsja, mis ei istu täielikult hoidikus, võib suruda kiudude üleminekut aluse seina poole ja tekitada tarbetu painde vahetult kaitstud ühenduskoha kõrvale.
See on kasulikum kui eeldada, et pikem kaitse on automaatselt ohutum.
Kontrollige salve suletud kaanega
Marsruutimiskorraldus, mis mahub kasseti lahtioleku ajal, ei pruugi olla valmis paigaldus.
Pärast ühenduskohtade, kaitsmete ja lõtku hoiustamist veenduge, et kaane sulgemine ei suruks silmuseid kokku, ei tõstaks kiude fiksaatoritelt ega tekitaks kaitsme kõrvale teravat üleminekut. See on koht, kus puhvri valik lakkab olemast kataloogivõrdlus ja muutub korpuse{1}}kujundusotsuseks.

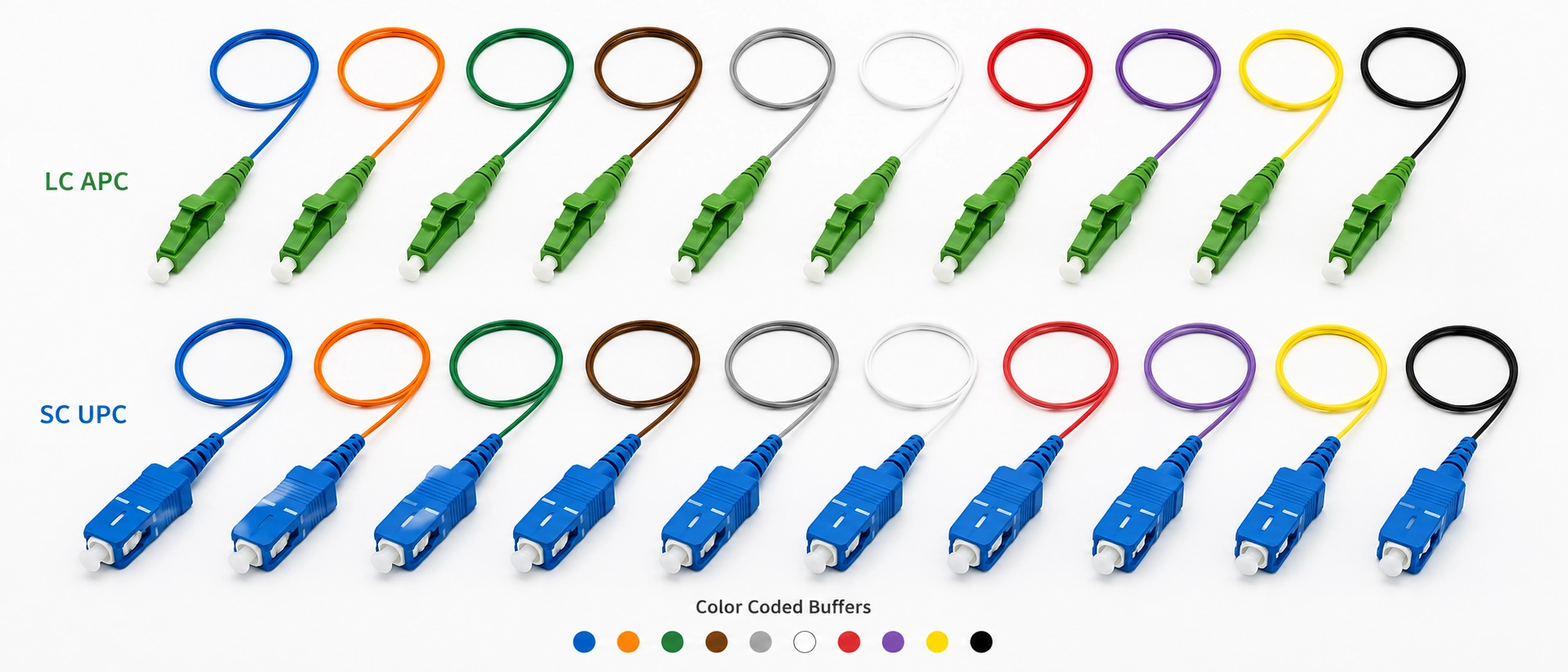

Mida me Fiber Pigtail'ile pakuksime
akohandatud kiust patsi kokkupanek, määrates ainult "250 µm" või "900 µm", jätab mitmed muutujad lahendamata. Kaks pakkumist võivad kattuda nimiläbimõõduga, kuid erinevad kiu tüübi, riba käitumise, pistiku konstruktsiooni, identifitseerimise ja selle poolest, kuidas koost tegelikult sobib ettenähtud alusele.
Tootmise pakkumine peaks määratlema:
- Optilise kiu tüüp, nt OS2/G.652.D, G.657.A1/A2, OM3 või OM4.
- Kiu esitusviis: 250 µm kaetud kiud, 900 µm puhverdatud kiud või määratletud üleminek nende vahel.
- Pistiku tüüp, näiteks LC, SC või FC.
- Poola tüüp, vajaduse korral UPC või APC.
- Kiudude arv ja identifitseerimine/värvide järjestus. Kui identifitseerimine peab vastama kaablijaamale, määratlege konventsioon selgelt. Meiefiiberoptilise värvikoodi juhendkatab selle kihi.
- Patsi pikkus ja nõutav tolerants.
- Valmis ühendatud koostu optilised aktsepteerimiskriteeriumid.
- Paigalduskeskkond ja korpuse tüüp, nt ODF, ühenduskassett, FTTH klemmkarp või välimine{0}}tehase sulgemisliides.
Need väljad takistavad spetsifikatsioonide ebaselgust, kuid ei suuda siiski tõestada, et koost liigub füüsiliselt läbi konkreetse korpuse.
akiudpats telekommunikatsiooni paigaldamiseksSalve joonise või selge marsruudifoto lisamine pakkumisele annab tarnijale teavet, mida tekstispetsifikatsioon pakkuda ei saa: konnektori väljumise suund, puhvri ülemineku asukoht, ümbrise-hoidiku geomeetria ja lõtku salvestamise tee.
Valige juurutusarhitektuuri, mitte harjumuse järgi
| Kasutuselevõtu olukord | Algusvalik | Tehniline põhjus |
|---|---|---|
| 250 µm OSP pagasiruumi tavaliseks ODF-iks | 900 µm pats | Lihtsam individuaalne käsitsemine; 250 µm- kuni 900 µm splaissimine on normaalne |
| Madala-arvuga FTTH-kast piisava marsruutimisruumiga | Tavaliselt 900 µm | Maksimaalne tihedus on harva reguleeriv piirang |
| Kompaktne suure{0}}tihedusega kassett | Esmalt hinnake 250 µm | Vähendab marsruutimise mahtu kaitstud ruumis |
| Lint või mass{0}}fusioonpaigutus | 250 µm/lindi arhitektuur | Säilitab liitmismeetodi tiheduseeelise |
| Kiudu on korduvalt käsitletud väljaspool kaitstud salve | Kumbki ei tohiks olla vaikeseade | Kasutage sobiva mantliga või mehaaniliselt kaitstud nööri |
Kõige kasulikum signaal selle kohta, et 900 µm vaikeväärtus on lagunenud, ei ole suvaline kiudude arvu{1}}lävi. See on suunamise konflikt. Kui kavandatud 900 µm sektsioonid takistavad nõutava lõtvuse, kaitsme paigutuse või kattevahe koos eksisteerimist salves, hinnake 250 µm arhitektuuri.
Enne suure{0}}arvu avaldamist250um vs 900um kiust patsspetsifikatsiooni, võrrelge seda tegeliku salve joonisega. Pistiku väljund, hülsi-hoidja asend, puhvri üleminek ja salvestatud lõtk peavad pärast kaane sulgemist töötama samaaegselt.
Kui paigaldamine nõuab patside paigaldamise asemel pigem mantelnööri, siis FB{0}}LINKfiiberoptiliste patchkaablite konfiguratsioonidkatta vastavad pistikud, kiud ja kaitsevõimalused.
KKK
Mis on peamine erinevus 250 µm ja 900 µm kiust patsi vahel?
900 µm pats lisab umbes 250 µm kaetud kiu ümber kaitsva puhvri, nii et praktilised erinevused seisnevad pigem käsitsemises, mehaanilises kaitses, eemaldamises ja kandiku tiheduses kui optilises jõudluses.
Kas ma saan liita 250 µm kiudu 900 µm patsiks?
Jah. Kui aluseks olevad optilised kiud on ühilduvad, eemaldatakse kaitsekihid splaissipiirkonnast enne ettevalmistatud klaaskiudude sulatamist.
Kas 900 µm patsil on väiksem sisestamiskadu?
Ei. Puhvri läbimõõt ise ei vähenda sisestamise kadu; optiline jõudlus sõltub kiudude ühilduvusest, splaissi kvaliteedist, pistiku kvaliteedist ja ülejäänud optilisest teest.
Milline puhvri suurus on parem{0}}kõrge tihedusega ühenduskasseti jaoks?
250 µm kiudpats on tavaliselt parem lähtepunkt, kui kaitstud marsruutimisruum on peamine piirang, samas kui 900 µm on otstarbekas suuremate asjade käsitlemisel ja piisava aluse ruumi olemasolul.
Millist puhvri suurust peaksin standardses ODF-is kasutama?
900 µm pats on tavaliselt standardse ODF-i jaoks praktiline vaikeseade, millel on piisav marsruutimisruum ja individuaalne fusioonpleiss.
Enne pigtaili spetsifikatsiooni külmutamist
Puhvri suurus tuleks otsustada enne, kui patsist saab fikseeritud ostu{0}}tellimuse reaartikkel. Selleks etapiks võivad kandik, varrukahoidik, eemaldamise töövoog ja marsruutimistee juba kindlaks teha, milline esitlus on praktiline.
Tegelikuks250um vs 900um kiust patsprojekti, andke FB-LINK-ile pistik ja poleerimine, optilise kiu spetsifikatsioon, nõutav kiu esitlus, kiudude arv, patsi pikkus ja aluse või korpuse joonis. Need sisendid võimaldavad enne spetsifikatsiooni külmutamist kavandatud konstruktsiooni splaissimise-poolsete ja lõpp-poolsete nõuete suhtes üle vaadata.
Kui nõutakse projekti-spetsiifilisi patside testimise dokumentatsioone, eemaldamiskäitumist või kooste tolerantse, märkige need pakkumispakkumises selgelt välja ja küsige kinnitust täpse pakutud patsi konstruktsiooni kohta. Ärge eeldage, et mõne muu kiukoostu kohta avaldatud testiväide kehtib automaatselt ka ostetava patsi kohta.
