Suure-tihedusega kiudkaabeldus serveriruumide, ettevõtte võrkude ja pilveinfrastruktuuri jaoks
Evolux pakub passiivset ühenduvust andmekeskuste kiudkaabliprojektide jaoks, sealhulgas LC-plaastrijuhtmeid, MPO/MTP-kaablikomplekte, OM3 ja OM4 mitmerežiimikaableid, OS2 ühemoodi-kaableid, kiudadaptereid ja patsid. Valik hõlmab seadmete lappimist, kappide linke, magistraaltorusid, läbimurde üleminekuid ja struktureeritud kaablite liigutusi, lisamisi ja muudatusi. Andmekeskuste operaatorid, võrguintegraatorid, kaabeldustöövõtjad ja turustajad saavad osta standardtooteid, taotleda näidiseid või koostada projekti BOM-i väikeste-partii- ja hulgitootmise jaoks. Andmekeskuse fiiberoptiliste kaablite tootja ja originaalseadmete tootja fiiberoptiliste kaablite komplektide tarnijana saab Evolux üle vaadata pistikute kombinatsioonid, kiudrežiimi, poleerimise, pikkuse, ümbrise, värvi, märgistuse ja pakendi. Ostjad, kes plaanivad suure-tihedusega MPO/MTP kaabelduslahendust, peaksid esitama pakkumisega transiiveri liidese, kiudude arvu, soo ja polaarsuse.
Kontrollitavate spetsifikatsioonidega andmekeskuste kiudkaablitooted
Allolevatel tootekaartidel on kasutatud Evoluxi tootelehtedel avaldatud nimesid, valikuid ja arvväärtusi. Lõplikud hinnapakkumised peaksid tuvastama valitud kaduastme, pistikute kaardistamise ja kaabli konstruktsiooni, sest kõik valikud ei kehti iga koostu kohta.

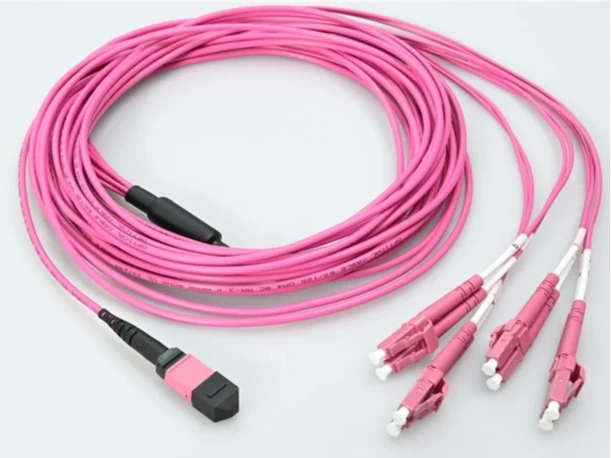

MTP Female kuni 4 × LC UPC Duplex, 8-Fiber OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0,35 dB max; LC IL Vähem kui 0,2 dB või sellega võrdne
- 3,0 mm OFNP kaabel; 150 m 40/100G ja 850 nm juures

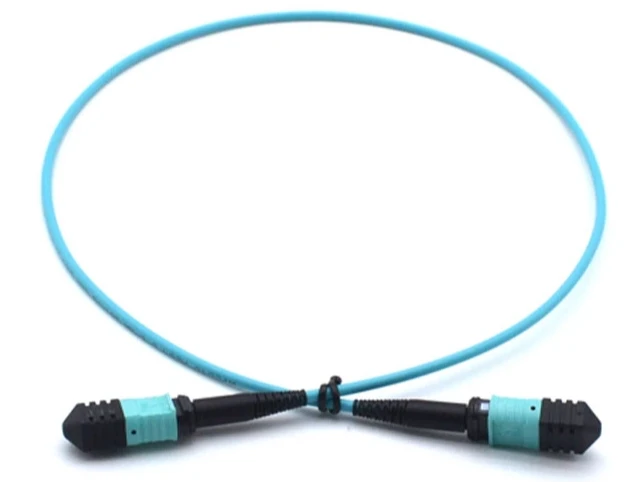

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- 12-kiuline OM3 koost
- 3,0 mm LSZH kaabel; avaldatud 1 m konfiguratsioon
- MM väikese -kaotuse IL: tüüpiline<0.30 dB; max <0.5 dB

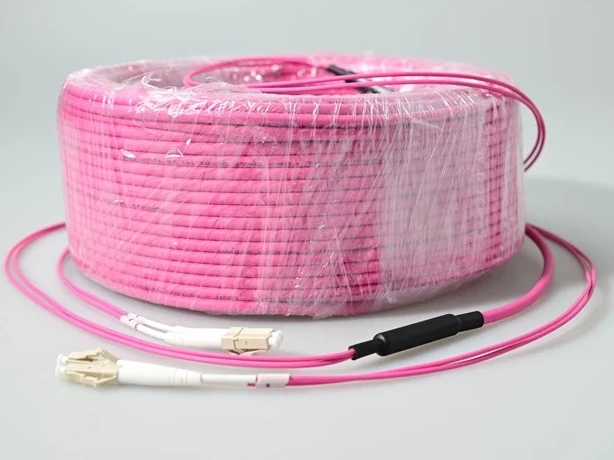

LC kuni LC OM4 mitmerežiimiline kahepoolne plaastrijuhe
- 1,25 mm väikese-vormi-teguriga hülss
- IEC 61754-20 pistiku liides
- Tõusutoru, jaoturi ja kohandatud kaabli valikud on märgitud
LC UPC OM3 Unibooti mitmerežiimiline patch-kaabel
- OM3 laser-optimeeritud 50/125 µm kiud
- 10G ulatub 850 nm juures kuni 300 meetrini
- OFNR ja OFNP; standardpikkused 0,5 m kuni 30 m
Kohandatud LC/UPC ühe{0}}režiimi patch-kaabel
- 9/125 µm ühe-režiimi valik
- IL väiksem või võrdne 0,30 dB IEC klass C; Vähem kui 0,15 dB või sellega võrdne IEC klass B
- 0,9/2,0/3,0 mm; PVC, LSZH või OFNP
MTP/MPO-adapter joondushülsiga
- Sisestuskadu 0,2 dB max
- Vähemalt 1000 paaritustsüklit
- Äärikuga/äärikuteta; simpleks/dupleks; RoHS teatas

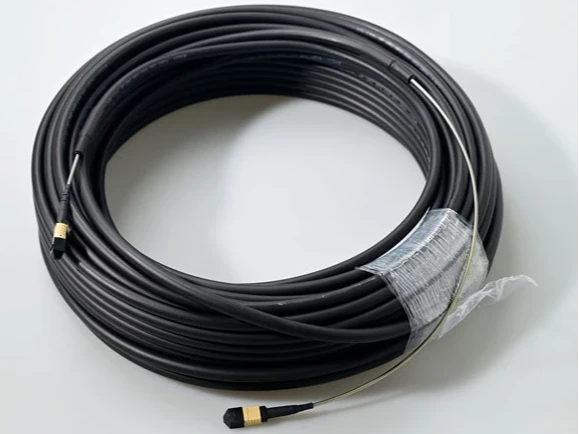

MPO/MTP soomustatud fiiberoptiline patchjuhe
- OS2, OM3 või OM4; 8, 12, 24, 48, 72 või 144 kiudu
- Spiraalne roostevabast{0}}terasest lintsoomus
- IEC 61754-7 ja TIA 604-5
LC/LC dupleksne mitmerežiimiline adapter
- LC-adapteri tüüp; duplekskorpus
- UPC poleerimisliides
- Multirežiim; pole-ääriku konfiguratsiooni

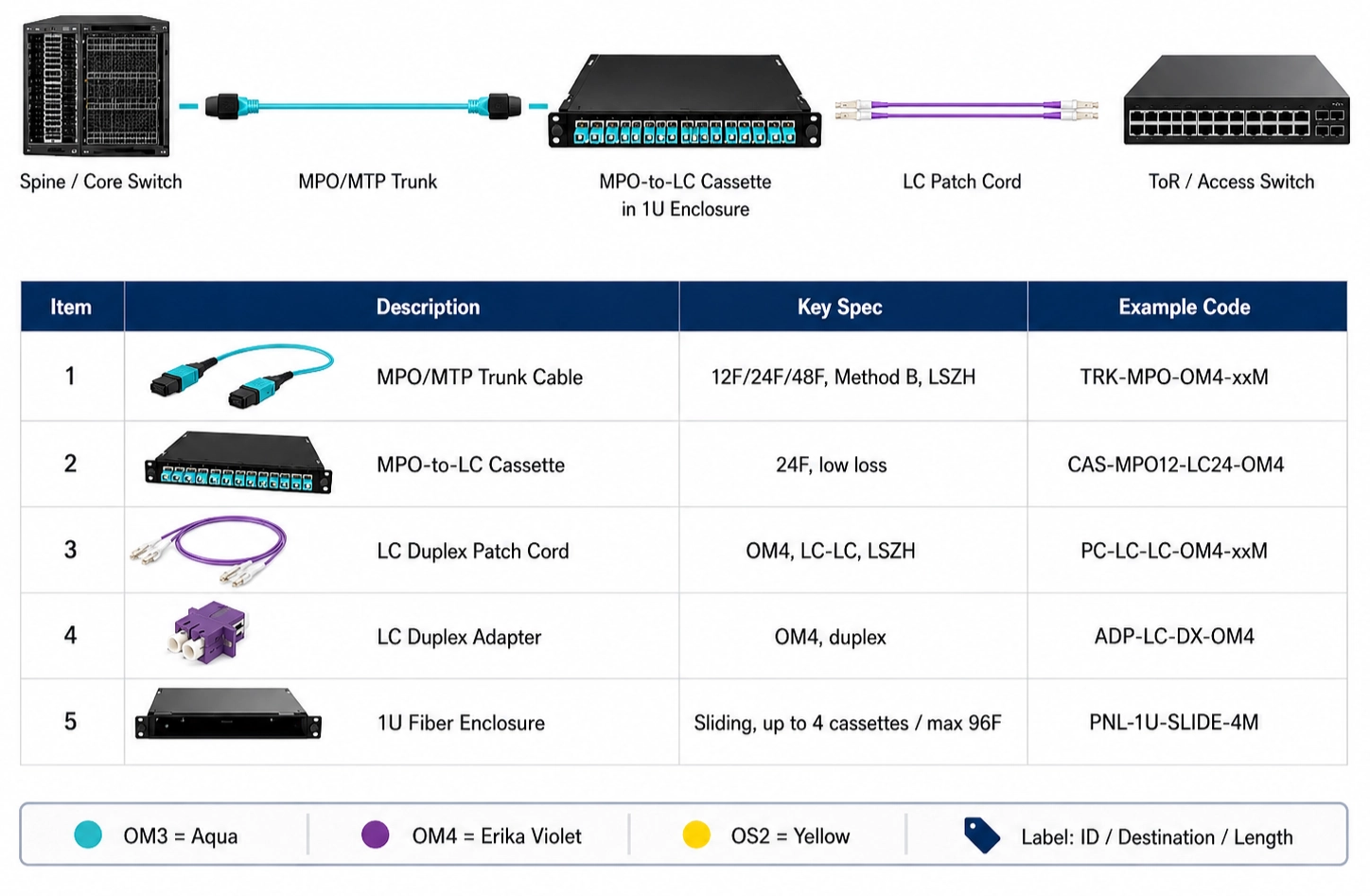

Suure-tihedusega andmekeskuse kiudkaablite arhitektuur lingi rolli järgi
Kasulik struktureeritud kaabeldusplaan algab ühenduspunktidest, mitte üldisest kaabliloendist. Kaardistage igas etapis seadmete liides ja paikamismeetod, seejärel määrake kogu kanalile pistiku sugu, polaarsus, kiu klass ja ümbris.
Server või salvestusruum
Kinnitage LC-dupleks- või otse-MPO/MTP-transiiveri liides ja vajalik kiu klass.
01
ToR / EoR lüliti
Kasutage dupleksportide jaoks LC-paikamist või paralleel{0}}dupleks{1}}muundamiseks MPO/MTP-lahutust.
02
Rack Patch Field
Sobitage LC dupleks- või MPO/MTP-adapterid ostja-määratletud paneeli või kasseti jalajäljega.
03
Rida / selgroog Pagasiruumi
Eelnevalt-lõpetatud MPO/MTP komplektid ühendavad kiud ja vähendavad väljalõpetamist.
04
MDA / Cross{0}}Connect
Säilitage sildistamise, polaarsuse ja{0}}kadudega seotud kirjed kogu struktureeritud kaabliteel.
05
| Projekti seisukord | Soovitatav kaabli suund | Ostja peab kinnitama | Asjakohane Evoluxi ulatus |
|---|---|---|---|
| Dupleksseadmete lappimine | LC-to-LC dupleks- või uniboot-kaabel | Kiu klass, poleerimine, pikkus, jope, ports märgistus | OM3/OM4 mitmerežiimilised ja 9/125 µm ühe-režiimiga LC-koostud |
| Paralleelne selgroog | MPO/MTP pagasiruumi | 8/12/24-kiu disain, sugu, polaarsus, võtme orientatsioon, kaduklass | MPO/MTP komplektid OS2, OM3 ja OM4 konfiguratsioonides |
| Paralleelne-to-dupleksne migratsioon | MTP/MPO-to-LC läbimurre | Transiiveri kaardistamine, LC paaride järjestus, sugu ja kanali kogukadu | 8-kiuline OM4 MTP emane kuni nelja LC UPC duplekskoost |
| Tihe{0}}liiklus või avatud rada | Soomustatud mitme{0}}kiuga koost | Kiudude arv, kaabli geomeetria, marsruudi piirangud ja kurvide juhtimine | Spiraalsed roostevabast{0}}terasest soomustatud MPO/MTP valikud |
| Paneel- või kassettühendus | LC või MPO/MTP adapter | Jalajälje, ääriku, võtme orientatsiooni, režiimi ja poleerimise ühilduvus | LC dupleks- ja MTP/MPO äärikuga või äärikuta adapterid |
MPO/MTP andmekeskuse kiudkaablid kompaktsete magistraalide ja katkestuslülide jaoks
Evoluxi avaldatud valik toetab kahte praktilist MPO/MTP rolli struktureeritud süsteemis:mitme -kiu magister jaotuspunktide vahelja väljalülitussõlmed, mis pakuvad seadmetele duplekspistikuid.
8 kiudu → 4 LC duplekspaari
Läbimurde jõudlus on määratud mõlema konnektoritüübi puhul
8-kiuga OM4 koost kasutab MTP emaspistikut ja nelja LC UPC dupleksotsa. Selle avaldatud piirangud eraldavad MTP-liidese maksimaalse sisestuskadu 0,35 dB ja LC-liidese väärtusega 0,2 dB või vähem, nii et ostja saab paigutada iga ühenduse kanalikadude eelarvesse, selle asemel et tugineda ühele määratlemata väikese kadu väitele.
8–144 kiudu avaldatud
Standard- ja soomustatud konstruktsioonid käsitlevad erinevaid teid
Standardne MPO/MPO-OM3-12F-3.0MM-LSZH-1M toode sobib kompaktsete sisekanalite jaoks, samas kui soomustatud MPO/MTP sari lisab spiraalset roostevabast terasest teipi.Soomus tuleks valida mehaanilise kokkupuute jaoks; see ei asenda vajadust kinnitada painde kontrolli, pistiku kadu, polaarsust või paneeli ühilduvust.
LC-andmekeskuse kiudkaablid tiheda lüliti ja serveri paikamiseks
LC-koostud sobivad seadmete portide ja plaastriväljadega, kus iga link kasutab dupleksedastus/vastuvõtu paari. 1,25 mm LC hülsspakub väiksemat liidest kui SC, samas kui uniboot konstruktsioon vähendab läbi tiheda riiuli juhitavate kaablikorpuste arvu.
OM3: 10G kuni 300 m 850 nm juures
Kasutage OM3 seal, kus transiiver ja käeulatus seda toetavad
Avaldatud LC UPC OM3 uniboot-kaabel kasutab laser-optimeeritud 50/125 µm kiudu ning seda pakutakse OFNR- ja OFNP-versioonides. Evolux loetleb standardpikkused vahemikus 0,5 m kuni 30 m ja aktsepteerib kohandatud pikkusi, võimaldades Bom-il kontrollida teenuse -silmuse ülejääki, selle asemel et kasutada iga riiuli asendi jaoks ühte pikkust.
OM4 või 9/125 µm üksikrežiim
Valige optika hulgast fiiberops, mitte ainult värv
LC portfellis onOM4 multimode duplekstoodeja kohandatavad 9/125 µm ühemoodilised koostud PVC-, LSZH- või OFNP-kaabli valikutega. Jope värv võib toetada tuvastamist, kuid ostu spetsifikatsioonis peaks olema selgesõnaliselt märgitud kiurežiim, poleerimine, jope reiting ja mõõdetud IL/RL nõuded.
Kadu-Andmekeskuse kiudkaablite eelarve, polaarsuse ja liidese juhtelemendid
Eelnevalt{0}}lõpetatud koostu teeb juurutatavaks leping iga lingiatribuudi vahel. Need kontrollid tuleks enne tootmist lahendada kinnitatud joonisel või materjalimaterjalil.
Optilise kahju eelarve
Lisage märgitud pistiku ja adapteri kaod iga paaritatud paari kohta, millele lisandub kiudude sumbumine ja tehniline varu. Küsige IL/RL aruande vormingut koos hinnapakkumisega.
MPO/MTP polaarsus
Määrake fiiberkaardi ja võtme orientatsiooni lõpp-otseni-. "MPO/MTP-ga ühilduv" üksi ei tuvasta, kas kanal säilitab edastus- ja vastuvõtuteed.
Ühenduse sugu
Kaardistage transiiverite, magistraalide, adapterite ja kassettide kinnitatud ja kinnitamata liidesed. Kahte kinnitatud pistikut ei saa õigesti ühendada.
Fiber klass ja optika
Sobitage OM3, OM4 või OS2 lainepikkuse, andmeedastuskiiruse ja ulatusega transiiveri andmelehel. Ärge asendage kiu klassi ilma kanalit uuesti kontrollimata.
Jope ja rada
Määrake LSZH, OFNR, OFNP või muu nõutav konstruktsioon koos kaabli läbimõõdu, marsruudikeskkonna ja mehaanilise kaitse vajadusega.
Identifitseerimisplaan
Esitage pordi nimetamise tava, sildid otsa järgi, ümbrise või pagasiruumi värvid, pikkusgraafik ja installimise järjestamiseks vajalikud pakendirühmad.
Saatke ülevaatamiseks täielik passiivkiudkaablite BOM
Hankimisjuht või tooteinsener peaks andma piisavalt teavet, et tuvastada iga paaritusliides ja iga kaubanduslik variant. See vähendab selgitusahelaid ja muudab proovide testimise mõttekaks.
Rakendus ja topoloogia:server, salvestusruum, ToR/EoR, magistraal, MDA või rist{0}}ühenduse roll.
Liidesed:pistiku tüüp, poleerimine, MPO/MTP kiudude arv, sugu, võtme orientatsioon ja polaarsus.
Optiline kandja:OM3, OM4 või OS2, lainepikkus, andmeedastuskiirus, ulatus ja nõutav kaduklass.
Mehaaniline ehitus:kaabli pikkus, läbimõõt, läbilöögi pikkus, ümbrise reiting, soomus ja tõmbenõuded.
Kaubanduslikud üksikasjad:kogus konfiguratsiooni järgi, näidiskogus, etiketid, logo, pakend ja nõutavad dokumendid.
Kohandatud andmekeskuse kiudkaabli konfiguratsiooni ja jooniste ülevaade
Evolux teatab, et pistikute kombinatsioone, kaabli pikkusi, kiurežiime, poleerimistüüpe, kaablite struktuure, ümbrise ja pagasiruumi värve, silte ja pakendeid saab projektipõhiseks tarnimiseks üle vaadata.
Spetsifikatsiooni ja joonistamise tugi
Jagage joonist, tootenäidist, olemasolevat spetsifikatsiooni või topoloogiat. Ülevaatus peaks enne proovi valmistamist lukustama pistiku kaardistamise, läbilöögi mõõtmed, pikkuse tolerantsi, ümbrise, sildi asukoha ja pakkeüksuse.
- Bom ja topoloogia ülevaade
- Pistiku ja kiudude sobitamine
- Standardne või kohandatud konfiguratsioon
Näidis, väike{0}}partii ja hulgitarne
Sait kinnitab näidisanalüüsi,{0}}väikeste partiide kohandamist ja hulgitootmist. See ei avalda kõigi andmekeskuse koostude jaoks üht fikseeritud MOQ-d ega proovivõtutsüklit, kuna konfiguratsioon ja kogus mõjutavad tellimust.
- Ühilduvuse näidis
- Tulemuslikkuse hindamine
- Heakskiidetud näidis tootmise viitena
Privaatne etikett ja paigaldusidentiteet
Saadaolevad kohandamisvõimalused hõlmavad jope ja saapa värve, kaablimarkereid, tootesilte, logosid, neutraalset pakendit ja kliendispetsiifilist{0}}pakendit. Määrake heakskiidetud kunstiteoses tekst, vöötkoodivorming ja lõpp-A/end-B.
- Kohandatud kaabli- ja tootesildid
- Logo ja pakendi ülevaade
- Värvikoodid projekti järgi
Kiudkaabli koostu hankimise standardid ja kvaliteediandmed
Kõige kasulikumad kvaliteeditõendid on seotud täpse toote ja partiiga. Evoluxi tootelehtedel avaldatakse järgmised liidesestandardid, materjalid ja testimisvõimalused; ostjad peaksid taotlema kohaldatavat dokumenti noteeritud SKU vastu.
IEC 61754-7 ja TIA 604-5
Avaldatud MPO/MTP soomustatud koostu ja MPO/MTP adapterivaliku jaoks. Need viited määratlevad mitme-kiudliidese liidese ja toetavad ühilduvuse kontrolle.
Telcordia GR-326 ja JIS
Loetletud 0,2 dB maksimaalse-kadu MTP/MPO-adapteri lehel. Kinnitage tellitava adapteri konfiguratsiooni täpne kvalifikatsiooni- või vastavusdokument.
OFNP kaabli ümbris
Avaldatud 8-fiber OM4 MTP-to-LC koostu jaoks. See identifitseerib märgitud jaoturi kaabli konstruktsiooni; projekti projekteerija vastutab kohaliku koodi aktsepteerimise eest.
IEC 61754-20
Avaldatud LC OM4 kahepoolse plaastrijuhtme jaoks. See tuvastab SFP, XFP ja SFP+ seadmete ühendustes kasutatava LC-pistiku liidese.
RoHS materjalide vastavus
MTP/MPO-adapteri jaoks ette nähtud. Hankedokumentide jaoks taotlege kehtivat deklaratsiooni, mis tuvastab tsiteeritud toote või materjaliperekonna.
Sisestus-kahju/tagasi-kaoaruanne
Evolux teatab, et IL/RL aruandeid saab esitada. Täpsustage lainepikkus, piirmäär, katsemeetod, proovivõtu alus ja see, kas on vaja järjestada tulemusi.
Evolux märgib, et asutati 2013. aastal ja tal on rohkem kui 10-aastane fiiberoptilise tööstuse kogemus. Ülevaadatud lehtedel ei avaldata ühtki andme-keskuse-saadetise kogusummat ega nimega andmekeskuse juhtumit, seega ei määra see lahendusleht andmekeskuse segmendile kinnitamata juurutuste arvu.
Andmekeskuse kiudkaablilahenduse KKK
Millist teavet tuleks lisada andmekeskuse kiudkaablite pakkumisele?
Esitage lingi roll, transiiveri või seadme liides, pistiku tüüp, kiudrežiim, kiudude arv, polaarsus, pistiku sugu, poleerimine, kaabli pikkus, ümbrise reiting, kogus pikkuse järgi, märgistus ja pakend. Topoloogia, BOM, joonis, näidis või praegune spetsifikatsioon aitab Evoluxil kontrollida komponentide ühilduvust enne hinnapakkumist.
Millal peaks andmekeskus kasutama MPO/MTP asemel LC dupleksit?
Kasutage LC-dupleksit, kus aktiivsed seadmed ja paigaväljad paljastavad dupleks-LC-pordid ja link kannab ühte edastus/vastuvõtu paari. Kasutage MPO-d/MTP-d mitme-kiudvõrgu magistraalide, paralleel{2}optikaportide või suure-tihedusega liitmiseks; MPO/MTP-to-LC-le või kassetiüleminek võib ühendada need kaks liidesetüüpi.
Kuidas peaksid ostjad valima OM3, OM4 ja OS2 vahel?
Sobitage kiud transiiveri spetsifikatsiooni, lainepikkuse, ulatuse ja paigaldatud seadmega. Evolux loetleb OM3 ja OM{2}}/125 µm mitmerežiimilised koostud ning OS2 9/125 µm üherežiimi-valikud; kinnitage täpne hind varustuse andmelehel, selle asemel, et valida ainult jope värvi järgi.
Millised MPO/MTP üksikasjad tuleb enne tootmist kinnitada?
Kinnitage kiudude arv, konnektori sugu, võtme orientatsioon, polaarsusmeetod, UPC- või APC-poleerimine, kiu klass, kaduklass ja otstest{0}}otsteni vastendamine. Need atribuudid töötavad ühe süsteemina, nii et õiget tüüpi vale polaarsusega või vale sooga kaabel võib lingi toimimist siiski takistada.
Mis on kohandatud andmekeskuse kiudkaablite MOQ ja näidiste tarneaeg?
Evolux kinnitab, et see toetab näidiseid,{0}}väikeste partiide kohandamist ja hulgitootmist, kuid veebisait ei avalda selle lahenduse jaoks fikseeritud numbrilist MOQ-d ega näidise teostusaega. Mõlemad tuleks kinnitada pärast pistiku, kiu, pikkuse, ümbrise, märgistuse, test-aruande ja kogusenõuete ülevaatamist.
Kas Evolux võib pakkuda privaatseid{0}}kaableid ja testdokumente?
Avaldatud kohandamisulatus hõlmab ümbrise ja pakiruumi värve, kaablimarkereid, tootesilte, logosid, neutraalset või kliendispetsiifilist{0}}pakendit ja toote konfiguratsiooni. Samuti on märgitud andmelehe ja sisestamise-kao/tagasi-kaokatse-aruande tugi; määrata, kas aruanded on kinnitatud tellimuse spetsifikatsioonis partii{5}}põhised või jadapõhised.
Ehitage oma andmekeskuse kiudkaabli BOM tõeliste liideste ümber
Saatke topoloogia, transiiveri liidesed, pistikute kaardistamine, OM3/OM4 või OS2 nõue, pikkused, ümbris, kogused ja märgistusplaan. Evolux saab passiivsete kaablite komplekte ja adaptereid esitatud spetsifikatsiooni alusel üle vaadata.
