Evolux Fiber: teie professionaalne fiiberoptilise adapteri tootja!
Shenzhen Evolux Fiber Co., Ltd on juhtiv tipptasemel kiudoptiliste lahenduste pakkuja, mis on spetsialiseerunud kvaliteetsete kiudoptiliste toodete uurimisele, arendustegevusele, tootmisele ja turustamisele. Asutatud aastal 2013 ja peakorter asub Hiinas Shen Zhenis, oleme saanud kiudoptika valdkonnas usaldusväärse nime. Keskendudes tugevalt innovatsioonile ja usaldusväärsusele, püüame vastata globaalse telekommunikatsioonitööstuse muutuvatele nõudmistele.
Meie eelised
Mitmekesine tooteportfell
Pakume laia valikut kiudoptilisi tooteid, alates ühe{0}}- ja mitme{1}}režiimiga optilistest kiududest kuni spetsiaalsete kiudoptiliste kiududeni, mis on ette nähtud konkreetseteks rakendusteks, sealhulgas kiudoptilised kaablid, pistikud, transiiverid, adapterid ja nendega seotud tarvikud, et rahuldada meie klientide erinevaid vajadusi.
Suurepärane klienditugi
Oleme kokku pannud ekspertide meeskonna, kes on valmis meie kliente toetama. Nad aitavad klientidel valida õige fiiberoptilise lahenduse ja juhendavad juurutamisprotsessi, võimaldades klientidel nautida kõikehõlmavat{{1}müügieelset konsultatsiooni kuni-müügitoetuse ja tehnilise abi järele.
Täiustatud uurimis- ja arendustegevuse võimalused
Tipptasemel--a{-tehnoloogilised uurimis- ja arendusrajatised, seadmed ning spetsialiseeritud laborid pakuvad ideaalset keskkonda fiiberoptiliste materjalide, projekteerimise ja tootmisprotsesside tipptasemel-uuringute, katsetamise ja testimise läbiviimiseks.
Professionaalsed kohandamisteenused
Pakume kohandamisvõimalusi, mis võimaldavad klientidel kohandada fiiberoptilisi tooteid vastavalt nende konkreetsetele vajadustele. Kiu läbimõõtu, kattematerjali või konnektori tüüpi saab paindlikult kohandada.
Product Categories
Latest Products
KIUDOPTILINE ADAPTER OEM & PUHUTARVESTUS
Usaldusväärne fiiberoptiliste adapterite tarnepartner teie toodete ja projektide jaoks
Hankige standardsed, hübriid- ja mitmekiulised{0}adapterid telekommunikatsioonivõrkudele, FTTH-süsteemidele, andmekeskustele, kiudjaotusseadmetele ja originaalseadmete tootjate ühenduvustoodetele.
Evolux tarnib SC-, LC-, FC-, ST-, E2000-, MU-, MT-RJ- ja MPO/MTP-kiudoptilisi adaptereid ühe-režiimi, mitmerežiimilise, UPC, APC, simpleks-, dupleks- ja mitme{3}}kiu konfiguratsioonis.
Sõltumata sellest, kas hankite levitamiseks standardseid fiiberoptilisi liitreid, sobitate adaptereid projekti BOM-iga või arendate privaatse{0}}märgisega tootevalikut, meie tiim aitab enne proovide võtmist ja mahutootmist nõutavat konfiguratsiooni kinnitada.
01
Standard- ja kohandatud konfiguratsioonid
Valige rakenduse jaoks vajalik pistiku liides, kiudrežiim, poleerimistüüp, pordi konfiguratsioon, korpuse struktuur ja pakend.
02
Näidis-to-tootmise toele
Enne hulgitootmise alustamist hinnake toote sobivust, ühilduvust, välimust ja kohaldatavaid jõudlusnõudeid.
03
OEM-märgised ja pakend
Kliendispetsiifilisi-silte, mudelinumbreid, vöötkoode, logosid ja pakendeid saab arutada privaatsete-siltide ja turustustellimuste puhul.
04
Väikesed-partii- ja mahutellimused
Tugi on saadaval näidiste hindamiseks,{0}}väikeste partiide kohandamiseks ja projekti-põhiseks hulgiostuks.
Konfigureerige fiiberoptiline adapter oma täpse rakenduse jaoks
Fiiberoptilise adapteri valimine hõlmab enamat kui konnektori nime sobitamist. Pistiku liides, poleerimistüüp, kiudrežiim, pordi tihedus, joondushülss, kinnitusstruktuur ja korpuse disain võivad kõik mõjutada ühilduvust võrgu, paneeli või seadmega, kuhu adapter paigaldatakse.
Saatke meile oma tehnilised nõuded, olemasolev andmeleht, joonis või füüsiline näidis. Enne proovide või tootmise korraldamist vaatame konfiguratsiooni üle.
Konnektori liides
Valige pistikuliides, mis sobib teie kiudoptilise võrgu, seadme või paneelisüsteemiga.
Saadaolevate valikute hulka kuuluvad:
- SC
- LC
- FC
- ST
- E2000
- MU
- MT-RJ
- MPO/MTP
- Hübriidadapterid
Hübriidkiudoptiliste adapterite puhul täpsustage mõlemal küljel nõutav pistikuliides.
Fiber Mode
Valige kiudrežiim, mis vastab ühendatud kaablikomplektidele ja võrgu edastamise nõuetele.
Saadaolevate valikute hulka kuuluvad:
- Üksik{0}}režiim
- Multirežiim
- OM3 konfiguratsioonid
- OM4 konfiguratsioonid
- Rakenduse-spetsiifilised valikud
Näidiste või hinnapakkumise taotlemisel esitage kiudoptiline režiim või olemasoleva kaabli spetsifikatsioon.
Poola tüüp
Kinnitage ühendatud kiudkomponentide ja seadmete liideste jaoks nõutav pistiku poleerimistüüp.
Levinud valikud hõlmavad järgmist:
- UPC
- APC
- UPC-to-UPC
- APC-to-APC
- Hübriidpoleerimiskonfiguratsioonid
Hübriidadapterite puhul täpsustage vajaduse korral mõlemal küljel nõutav poleerimistüüp.
Pordi konfiguratsioon
Valige pordi konfiguratsioon vastavalt pistiku tüübile, paneeli tihedusele ja paigalduskeskkonnale.
Saadaolevad konfiguratsioonid võivad hõlmata järgmist:
- Lihtne
- Dupleks
- Quad
- Mitu-porti
- Mitme{0}}kiuga
Esitage vajalik arv porte ja paneelirakendus, et saaksime kinnitada ühilduva adapteri struktuuri.
Paigaldus ja korpuse struktuur
Valige paigaldus- ja korpuse struktuur vastavalt paneeli avausele, paigaldusviisile ja töökeskkonnale.
Saadaolevad struktuurid võivad sisaldada:
- Äärikuga
- Äärikuta
- Sisestage{0}}
- Kruvi{0}}kinnitus
- Sulguriga
- Metallist korpus
- Plastikust korpus
Kui mehaaniline ühilduvus on kriitiline, esitage paneeli väljalõige või olemasoleva adapteri mõõtmed.
Joondushülss
Valige joondushülss vastavalt pistiku tüübile, hülsi materjalile ja nõutavale ühenduse jõudlusele.
Saadaolevad valikud võivad hõlmata järgmist:
- Keraamiline varrukas
- Metallist varrukas
- Poolitatud varrukas
- Tugev varrukas
- Rakenduse -spetsiifilised varruka valikud
Kui on vaja kindlat varrukamaterjali, lisage see tehnilisse kirjeldusse või päringusse.
MPO/MTP konfiguratsioon
MPO/MTP fiiberoptiliste adapterite jaoks on vaja mitut konfiguratsiooni üksikasju, et tagada ühilduvus kogu mitme -kiudsüsteemiga.
Palun täpsustage:
- Kiudude arv
- Võtme orientatsioon
- Nõutav polaarsus
- Äärikuga või äärikuta struktuur
- Korpuse värv
- Paneel- või kassetirakendus
Ühenduse sugu tuleks kinnitada ka siis, kui see mõjutab kogu kaablikoostu.
Kohandatud eluase ja identifitseerimine
Kohandage adapteri välimust, identifitseerimist ja pakendit vastavalt oma kaubamärgile või levitamisnõuetele.
Saadaolevad valikud võivad hõlmata järgmist:
- Korpuse värv
- Tolmukorgi värv
- Toote märgistus
- Kliendi silt
- Mudeli number
- Vöötkood
- Sisemine pakend
- Väliskarbi märgistus
Kohandamise saadavus ja MOQ sõltuvad toote struktuurist ja tellimuse kogusest.
FIBEROPTILISE ADAPTERI TOOTMISPROTSESS
Kuidas kiudoptilisi adaptereid toodetakse?
Fiiberoptilise adapteri tootmine nõuab täpseid korpuse mõõtmeid, stabiilset konnektori kinnipidamist ja täpset joondamist ühendatud kiudliideste vahel.
Täpne tootmisprotsess varieerub sõltuvalt adapteri tüübist, korpuse materjalist, kinnitusstruktuurist ja joondusmeetodist. Iga tellimus tuleks valmistada vastavalt kinnitatud toote spetsifikatsioonile, joonisele ja kontrollimisnõuetele.
Spetsifikatsioonid ja materjali kontroll
Enne tootmist vaadatakse üle ja kinnitatakse toote joonis, adapteri konfiguratsioon ja tellimuse nõuded.
Sissetulevad korpused, joondushülsid, kinnitusklambrid, aknaluugid, tolmukatted ja muud komponendid kontrollitakse:
- Õiged mõõdud
- Materjal ja värv
- Pinna seisukord
- Puhtus
- Komponentide terviklikkus
- Mudeli ja partii identifitseerimine
Tootmise ja kontrolli viitena kasutatakse heakskiidetud joonist, näidist või spetsifikatsiooni.

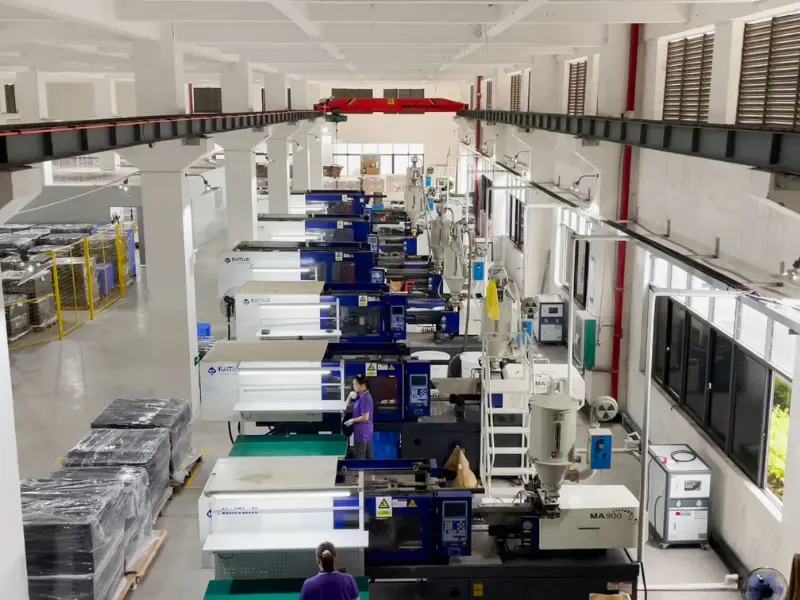

Korpuse vormimine ja töötlemine
Plastikust adapteri korpused on vormitud vastavalt nõutavale pistiku liidesele, kinnitusstruktuurile ja identifitseerimisvärvile.
Metallist adapteri korpused võivad olenevalt toote disainist vajada töötlemist, vormimist või pinnatöötlust.
Korpust kontrollitakse:
- Mõõtmete täpsus
- Pinnadefektid
- Välk või deformatsioon
- Ääriku ja klambri struktuur
- Konnektori-sisestuse geomeetria
- Paneeli{0}}paigaldamise ühilduvus
Joondamiskomponentide ettevalmistamine
SC-, LC-, FC-, ST-, MU-, E2000- ja muude hülss{1}}põhiste adapterite puhul puhastatakse keraamilised või metallist joondushülsid ja valmistatakse need paigaldamiseks ette.
MPO/MTP fiiberoptiliste adapterite ettevalmistamisel keskendutakse:
- Võtme orientatsioon
- Pistiku positsioneerimine
- Säilitusstruktuur
- Ääriku konfiguratsioon
- Korpuse geomeetria
- Paneeli ühilduvus
Kõik komponendid peavad enne kokkupanekut jääma puhtaks ja kahjustusteta.

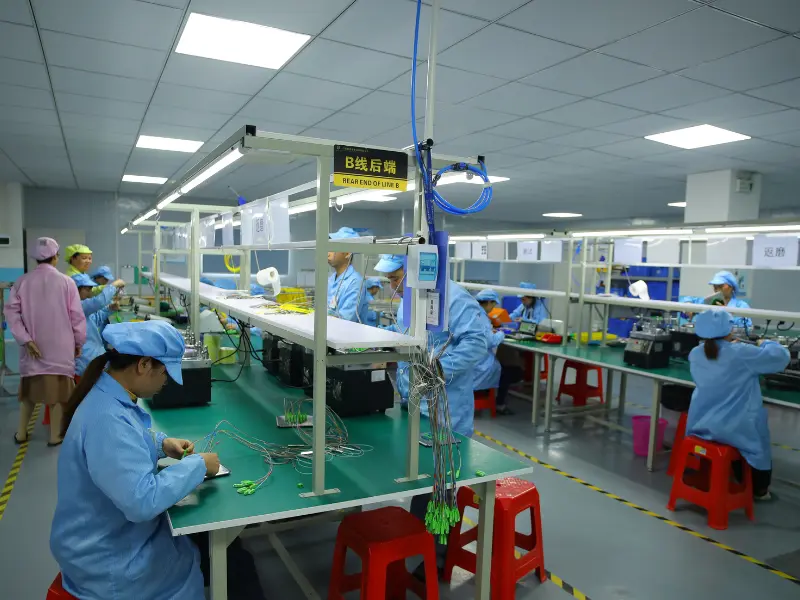

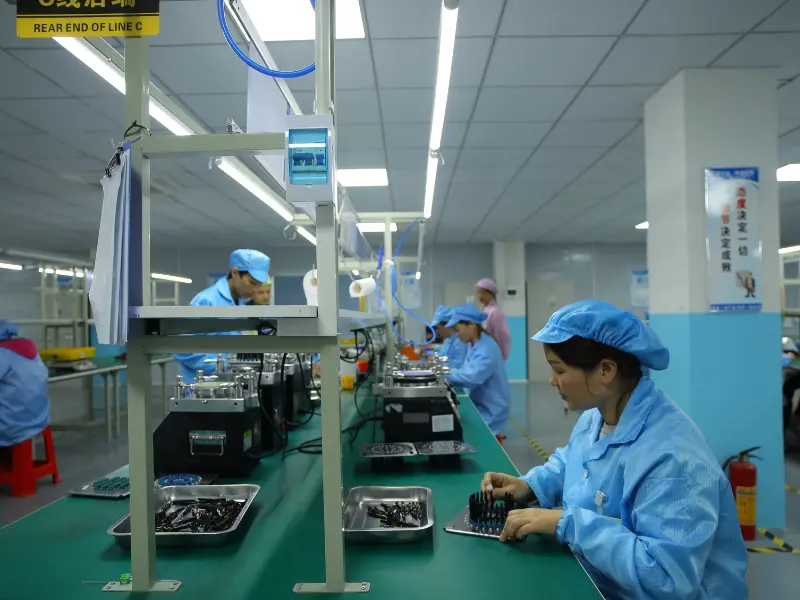

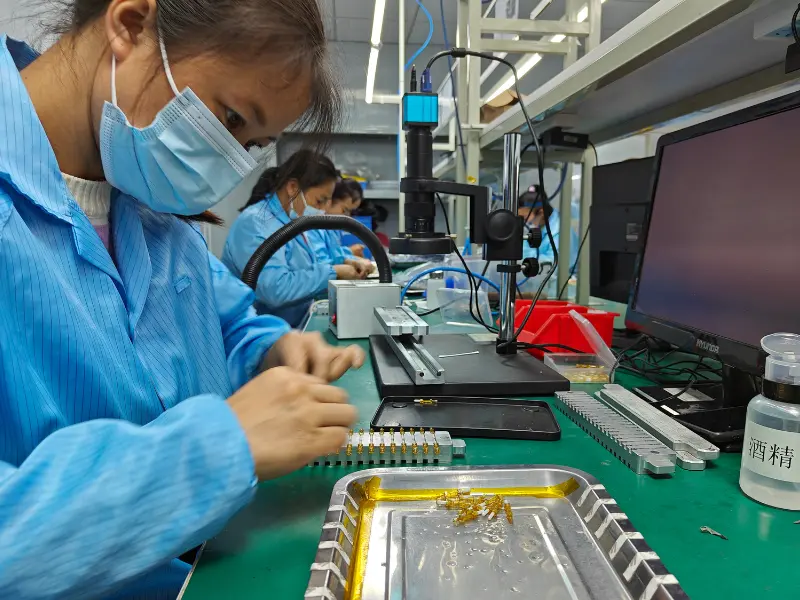

Täppisadapteri kokkupanek
Korpus, joonduskomponendid ja paigaldustarvikud on kokku pandud vastavalt heakskiidetud tooteprojektile.
Kokkupanek võib sisaldada:
- Joondushülsi paigaldamine
- Elamuosade ühendamine
- Kinnitusklambrite või kruvide paigaldamine
- Luukide ja tolmukatete paigaldamine
- Klahvi suuna kinnitamine
- Tootemärgiste paigaldamine
Kontrollitud kokkupanek aitab vältida hülsi nihkumist, korpuse kahjustusi ja komponentide valet paigaldamist.

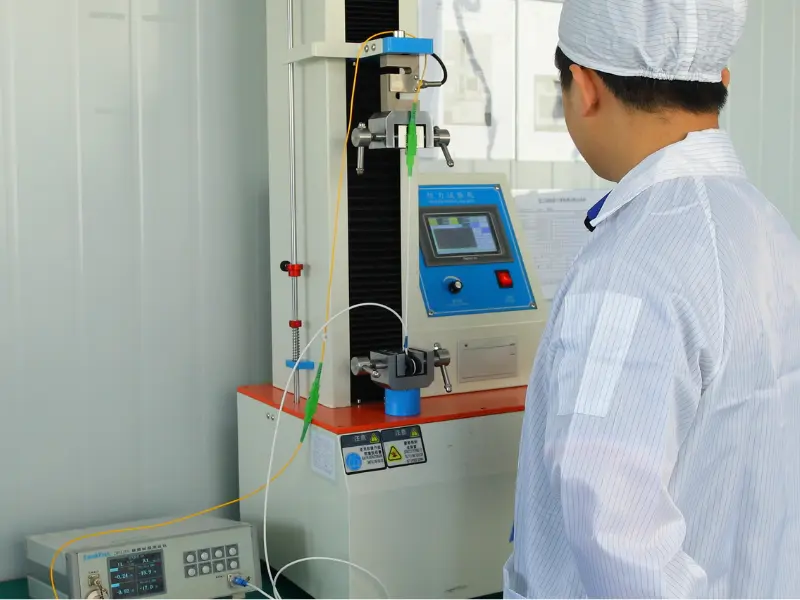

Mehaaniline ja optiline kontrollimine
Kokkupandud adapterit kontrollitakse, et kinnitada mehaaniline ühilduvus, struktuurne stabiilsus ja kohaldatav optiline jõudlus.
Kontrollimine ja testimine võivad hõlmata järgmist:
- Üldmõõtmed
- Paneeli sobivus
- Pistiku sisestamine ja eemaldamine
- Pistiku kinnipidamine
- Katiku töö
- Võtme orientatsioon
- Paaritud-paari sisestamise kaotus
- Ühenduse korratavus
- Paaritumiskindlus

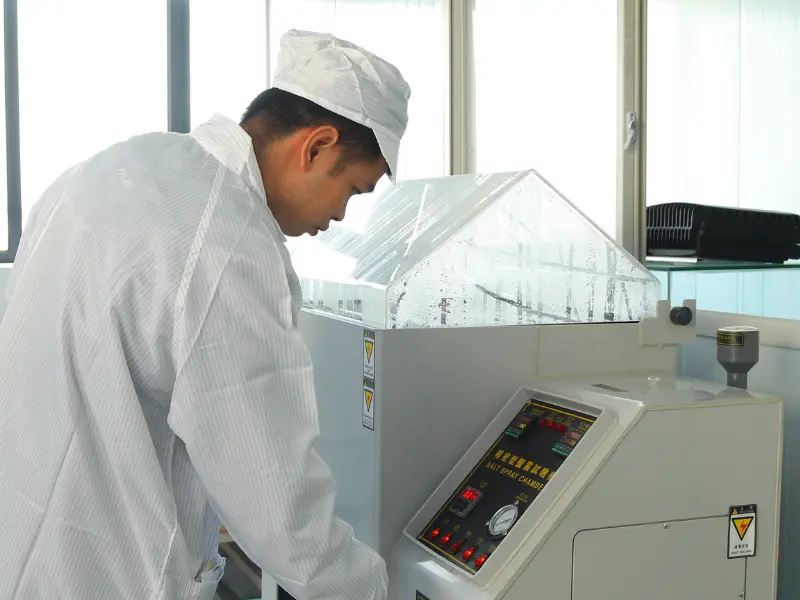

- Keskkonnakindluse testimine
Testimisnõuded ja vastuvõtupiirangud sõltuvad adapteri mudelist ja kliendi spetsifikatsioonist.
Puhastamine, lõppkontroll ja pakendamine
Pärast kokkupanekut ja katsetamist adapter puhastatakse, et eemaldada tolm, osakesed ja tootmisjäägid.
Lõplik ülevaatus kinnitab:
- Õige tootemudel
- Korpuse ja tolmukorgi värv
- Pinna seisukord
- Sisemine puhtus
- Sildi ja vöötkoodi täpsus
- Toote kogus
- Pakkimisviis
- Karbi märgistused

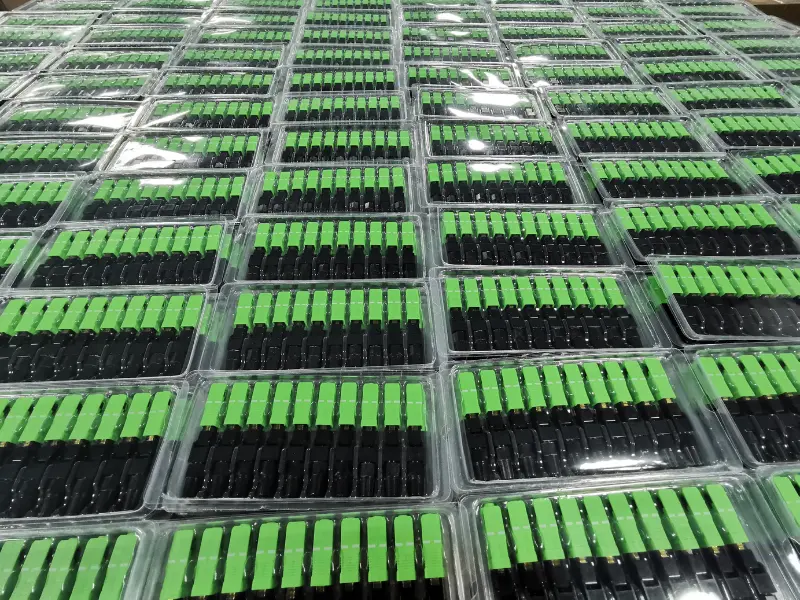

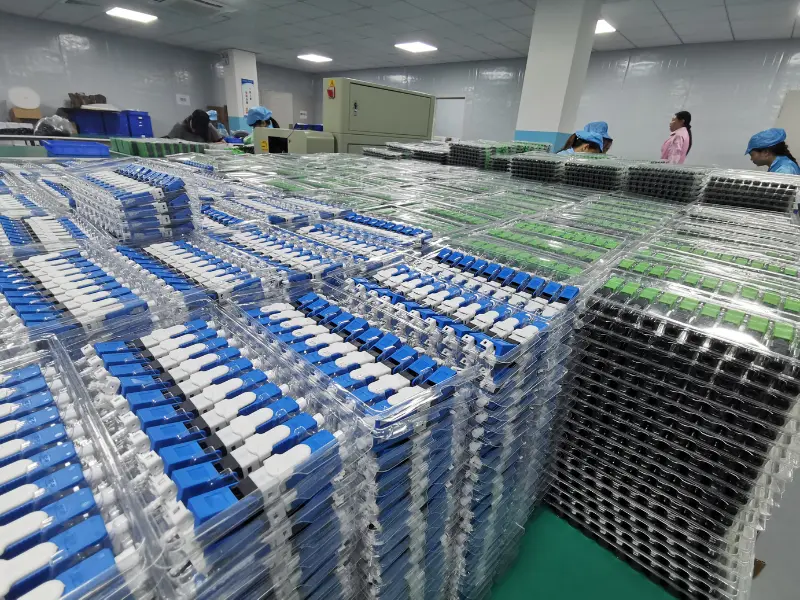

Kvalifitseeritud adapterid pakitakse enne saatmist hulgi, üksikutesse või kliendispetsiifilistesse{0}}pakenditesse.
Kiudoptilised adapterid (tuntud ka kui Fiber siderid, Fiber Adapter ) on mõeldud kahe optilise kaabli ühendamiseks. Neil on ühe kiu pistiku (simpleks), kahe kiu pistikuga (dupleks) või mõnikord nelja kiu pistikuga (neljakordne) versioon. Kiudoptilise adapteri saab sisestada erinevat tüüpi optilistesse konnektoritesse kiudoptilise adapteri mõlemas otsas, et teostada muundamine erinevate liideste (nt FC, SC, ST, LC, MTRJ, MPO ja E2000) vahel, ning seda kasutatakse laialdaselt optiliste kiudude jaotusraamide (ODF) instrumentides, pakkudes suurepärast, stabiilset ja usaldusväärset jõudlust.
Levinud fiiberoptiliste adapterite tüübid

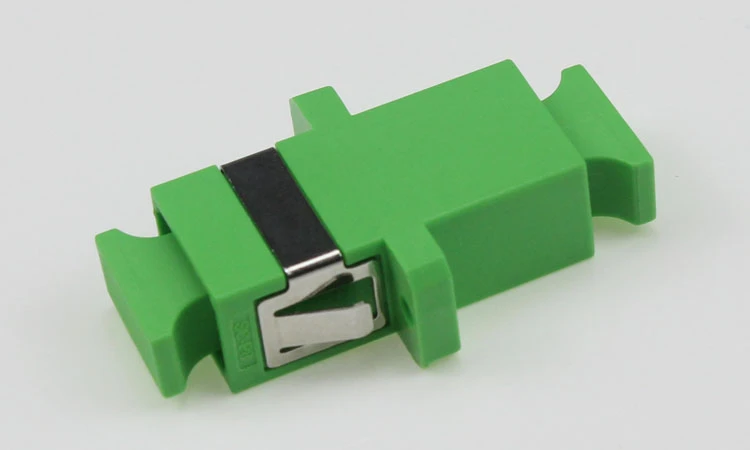

SC adapter
SC (abonendiühenduse) adapter on ruudukujuline{0}}adapter, mis kasutab kiirete ja turvaliste ühenduste loomiseks tõuke-tõmbemehhanismi. Seda kasutatakse laialdaselt andmeside- ja telekommunikatsioonivõrkudes.
LC-adapter
LC (Lucent Connector) adapter on väike, suure{0}}tihedusega pistik, millel on tõuke-tõmme. Seda kasutatakse tavaliselt andmekeskustes ja telekommunikatsioonirakendustes, kus ruumi optimeerimine on ülioluline.
ST-adapter
ST (sirge otsaga) adapter on bajonett--stiilis pistik, millel on keeratav-sisse/keera-mehhanism. Kuigi tänapäevastes installatsioonides vähem levinud, kasutati seda laialdaselt vanemates võrkudes.
MTP/MPO adapter
MTP (Multi{0}}Fiber Termination Push-on) ja MPO (Multi-Fiber Push-On) adaptereid kasutatakse suure-tihedusega rakendustes. Neid seostatakse sageli paralleelse optikaga ja neid kasutatakse tavaliselt andmekeskuse keskkondades kiirete ühenduste jaoks.
FC adapter
FC (Ferrule Connector) adapteril on kruvi-mehhanism ning seda kasutatakse sageli katseseadmetes ja mõnes vanemas fiiberoptilises võrgus. Kaasaegsetes paigaldistes on see vähem levinud.
MT-RJ-adapter
MT-RJ (mehhaanilise ülekande-registreeritud pistikupesa) adapter on duplekspistik, mille mõlemad kiud on ühes väikeses vormingus. Seda kasutatakse tavaliselt võrgurakendustes, kus ruum on probleem.
Fiiberoptilise adapteri rakendamine
Kohalik võrk või Internet
Seda kasutatakse plaastrijuhtmetest koosnevate kohtvõrkude paigaldamiseks. Näiteks Etherneti võrkude puhul ühendavad plaastrijuhtmed seadmed fiiberoptilise adapteri või patch-paneeli abil. Turul on saadaval palju tüüpe ning neil on erinevaid kombinatsioone ja sorte.
Fiiberoptiline lõpetamine
Seda kasutatakse optilise kiu lõpetamiseks ja seda leidub tavaliselt telekommunikatsiooni-, LAN- ja CATV-rakendustes. Neid adaptereid kasutatakse tavaliselt optilise kiu ühe otsa ühendamiseks adapteriga ja teise kiudude otsa ühendamiseks selle otstega. Samamoodi saab lõpetada käsitsi või automaatselt, olenevalt teie vajadustest ja seadmest.
Võrgustiku loomine
Seda kasutatakse võrgusüsteemide paigaldamisel. Ka sel juhul kasutatakse arvutite võrku ühendamiseks plaastrijuhtmeid. Fiiberoptilist adapterit saab kasutada koos fiiberoptilise liitmisalusega, kuna see kaitseb neid kahjustuste eest. Need adapterid on aga kinnitatud iga juhtme otsa, et tagada selle nõuetekohane ja tõhus töö. Lisaks on võrgukaablite paigaldamisel soovitatav kasutada selliseid tööriistu nagu kaabli eemaldaja ja pressimisseade. Nende tööriistade abil lõigatakse, eemaldatakse ja õigesti ühendatakse kõik võrgusüsteemi juhtmed. Lisaks tuleks tagada, et kasutatakse vasest{6}}varjestatud kaablit (RG6), kuna see tagab parema signaalikvaliteedi ja minimeerib teistest seadmetest tulenevaid häireid.
Turvasüsteem
Seda kasutatakse signalisatsiooniga valvesüsteemis. See adapter on ühendatud alarmi ja vastuvõtja vahel, võimaldades mõlemal seadmel suhelda traadita võrguühenduse kaudu. Turvasüsteem vajab alati usaldusväärseid andmeid, seega sobivad selleks kõige paremini fiiberoptilised adapterid.
Adapteri leegiaeglustav klass
Süttivus UL94 on plastmaterjalide kõige laialdasemalt kasutatav süttivusstandard. Seda kasutatakse materjali kustutusvõime hindamiseks pärast süütamist. Põlemiskiiruse, põlemisaja ja tilkumiskindluse -kindluse järgi saab kustutusvõimet hinnata mitmel viisil. HB, V0, V1, V2 on erinevad leegiaeglustajate klassid, kuna nende klassid on erinevad, leegikindluse katsemeetod on samuti erinev ja katseotsuse standard on samuti erinev. Leegiaeglustajate klasse suurendatakse järk-järgult HB, V-2, V-1 tasemelt V-0.
Sisestamise kaotus
Sisestamiskadu peab üldjuhul olema väiksem kui 0,2 dB. Kui sisestuskadu on liiga suur, mõjutab see optilist edastust.
Vastupidavus
Kiudoptilise kaabli adapterit tuleb kasutamise ajal sageli ühendada ja lahti ühendada, seega peaks adapteri vastupidavus olema kõrge. Tavaline standard nõuab, et ühendamiste ja lahtiühendamiste arv võib jõuda üle 500 korra, ilma et see mõjutaks jõudlust.
Töötemperatuur
-40 kraadi ~ 75 kraadi on FC-ST adapteri normaalne töötemperatuuri vahemik.
Fiiberoptilise adapteri joondushülsi materjal
Joondushülss on kiudoptilise adapteri kõige olulisem osa. Tavaliselt kasutatakse metalli või keraamilisi materjale. Keraamilisest kiudoptilisel adapteril on suhteliselt hea mõju. Kuna keraamika kristallstruktuur on kõva ja seda ei ole kerge deformeeruda, on võimalik saavutada kiire joondamine ja ülitäpse kiudude ots{3}}pind{4}}ühendus.
teised
Kiudoptilise adapteri valimisel saate ülaltoodud oluliste tegurite kaudu valida suhteliselt kvaliteetsed{0}}kiudoptilised adapterid. Loomulikult peate arvestama ka muude kvaliteeti mõjutavate teguritega, nagu tõmbetugevus ja vastavusstandardid. Kiudoptilisi adaptereid kasutatakse laialdaselt sideruumides, FTTH-kiud kodus, kohtvõrk, fiiberoptiline sidesüsteem, fiiberoptilise ühenduse edastusseadmed, riigikaitse lahinguvalmidus jne. Kuigi kiudoptiline adapter on väike, mõjutab selle kvaliteet otseselt kogu kiudoptilist linki. Seetõttu peaks kiudoptilise adapteri valik olema range ja kõikehõlmav.
Näpunäiteid fiiberoptiliste adapterite jaoks
1. samm:Kontrollige fiiberoptilist pistikut, komponenti või vaheseina fiiberskoobiga.
2. samm:Kui pistik on määrdunud, puhastage seda keemilise puhastuse tehnikaga.
Keemiline puhastus:Kasutades keskmise survega rulli{0}}põhist kassetipuhastusvahendit, pühkige konnektori otsapind vastu kuiva puhastuslappi (üks pühkimine särituse kohta) ühes suunas. Nurga all oleva füüsilise kontakti (APC) poleeritud pistikute puhul veenduge, et kogu otspinna pind oleks puhastuslapiga ühendatud. Keemiline puhastus eemaldab üldiselt õhusaaste ja seda tuleks kõigepealt proovida. Pärast puhastamist kontrollige konnektori otsapinda saastumise suhtes.
3. samm:Kontrollige pistikut.
4. samm:Kui pistik on endiselt määrdunud, korrake keemilise puhastuse tehnikat.
5. samm:Kontrollige pistikut.
6. samm:Kui pistik on endiselt määrdunud, puhastage seda märgpuhastustehnikaga, millele järgneb kohe keemiline puhastus, et otsapinnale ei jääks jääke.
Märgpuhastus: niisutage kergelt kiuvaba lappi kiudoptilise puhastuslahusega (või > 91% isopropüülalkoholiga) ja keskmise survega pühkige esmalt otspind vastu märga ala ja seejärel kuivale alale, et puhastada võimalikud jäägid otsapinnalt. APC poleeritud pistikute puhul veenduge, et kogu otsapinna pind oleks puhastuslappidega kokku. Märgpuhastus on agressiivsem kui keemiline puhastus ja eemaldab õhus leviva saaste, kerge õlijäägi ja kiled.
7. samm:Kontrollige pistikut uuesti.
8. samm:Kui saastet ikka ei saa eemaldada, korrake puhastusprotseduuri, kuni otspind on puhas.
Märkus.Ärge kunagi kasutage alkoholi ega märgpuhastust ilma, et oleks tagatud, et see ei jäta otsapinnale jääke. Või kahjustab see seadmeid.
Fiiberoptiliste adapterite ülim KKK juhend
K: Mis on fiiberoptiline võrguadapter?
K: Mida tähendab fiiberoptiline adapter?
K: Kuidas puhastada kiudoptilist adapterit?
K: Kuidas kasutada katmata kiudadapterit?
K: Mis on tühi kiudadapter?
K: Kas fiiberoptilised adapterid on samad kui fiiberoptilised sidurid?
K: Mis tüüpi kiudoptilised adapterid on?
K: Millised on kiudoptiliste adapterite põhikomponendid?
K: Millised on fiiberoptiliste adapterite kasutamise eelised?
K: Kuidas kiudoptilisi adaptereid hooldada?
K: Kuidas valida fiiberoptilisi adaptereid?
K: Kuidas puhastada fiiberoptilisi pistikuid?
K: Mis on fiiberoptilise adapteri eesmärk?
K: Mis on LC-kiudoptiline adapter?
K: Mis vahe on üherežiimiliste ja mitmerežiimiliste adapterite vahel?
K: Mis vahe on mees- ja naisadapteril?
K: Mis on nõrgestatud fiiberoptiline adapter?
K: Mis on kiir{0}}ühendatav fiiberoptiline adapter?
K: Mis on fiiberoptilise adapteri sisestuskadu?
K: Kas kiudoptilised adapterid kestavad kaua?
Hiina ühe juhtiva fiiberoptilise adapteri tootja ja tarnijana tervitame teid meie tehasest laos oleva fiiberoptilise adapteri ostmisel. Kõik kohandatud tooted on kõrge kvaliteediga ja madala hinnaga. Hinnakirja ja tasuta proovi saamiseks võtke meiega kohe ühendust.
