FTTH ODN-lahendus kiireks ja usaldusväärseks fiiberjuurdepääsu juurutamiseks
Evolux tarnib FTTH-, FTTx- ja PON-juurdepääsuvõrkudele ühtseid passiivseid fiiberoptilisi komponente, sealhulgas SC/APC-pistikuid, adaptereid, patsid, plaastrijuhtmeid, PLC-jaoturid ja klemmikarpe.
FTTH ODN-lahendus kiireks ja usaldusväärseks fiiberjuurdepääsu juurutamiseks
Evolux tarnib FTTH-, FTTx- ja PON-juurdepääsuvõrkudele mõeldud passiivseid fiiberoptilisi komponente -
Meie FTTH-tootelahendus aitab sideoperaatoritel, töövõtjatel ja levitajatel luua stabiilseid, skaleeritavaid ja hõlpsalt-paigaldatavaid-optilisi jaotusvõrke alates keskkontori paikamisest kuni viimase -miili abonemendini.
kõrvad Fiber Optic Supply kogemus
Kaasas fiiberoptilised pistikud
Toetatud FTTH ja FTTx projektitellimused
Märgistus ja pakkimine on saadaval

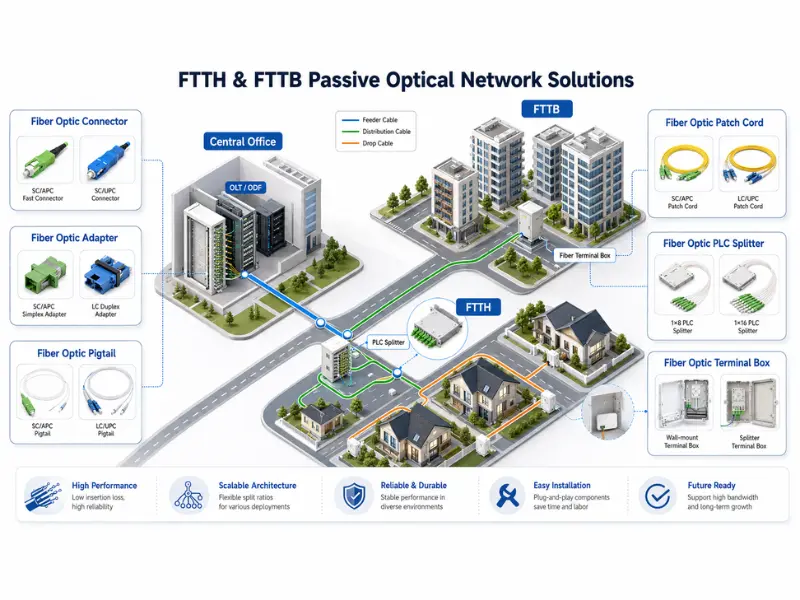

Tüüpiline FTTH ODN võrguarhitektuur
Tüüpilises FTTH PON-võrgus ühendavad passiivsed optilised komponendid keskkontori lõppkasutajatega, kellel pole jaotusrajal aktiivseid seadmeid. Evolux pakub peamisi passiivseid komponente, mida kasutatakse poolitamiseks, splaissimiseks, lappimiseks, lõpetamiseks ja abonendiühenduseks
OLT
Keskkontor
01
ODF / Kapp
Toitekaabel
02
PLC splitter
1×4 – 1×64
03
Klemmikarp
Levitamine
04
Drop → ONT
Tellija
05
Iga FTTH-võrgu osa nõuab ühilduvaid passiivseid komponente. Pistiku tüüp, jaoturi suhe, klemmikarbi võimsus, kiu tüüp ja paigalduskeskkond mõjutavad kõik võrgu jõudlust ja paigaldamise tõhusust. Evolux aitab klientidel valida sobivad tooted vastavalt projekti topoloogiale, abonentide arvule ja kasutuselevõtu stsenaariumile.
Soovitatavad FTTH tootepered
Evolux pakub peamisi passiivse fiiberoptiliste tooteperekondi, mida kasutatakse FTTH- ja PON-pääsuvõrkudes. Neid tooteid saab tarnida eraldi või kombineerida kohandatud FTTH projekti BOM-iks.
Fiiberoptiline pistik
SC/APC kiirpistik, SC/UPC-pistik ja LC-pistik välja lõpetamiseks, ONT-ühenduseks, klemmikarbiks ja paikamiseks.
Kasutatakse: välja lõpetamisel · ONT · lappimisel
Fiber Optic Fast Connector Sc Apc
Fiber Optic Sc pistik
Fiiberoptilised Lc-pistikud
Fiiberoptiline adapter
SC/APC simpleksadapter, LC dupleksadapter ja äärikuadapter klemmikarpide, jaotuskarpide, ODF-i ja jaotuskarpide jaoks.
Kasutatakse: klemmikarbis · ODF · jaotuskarbis

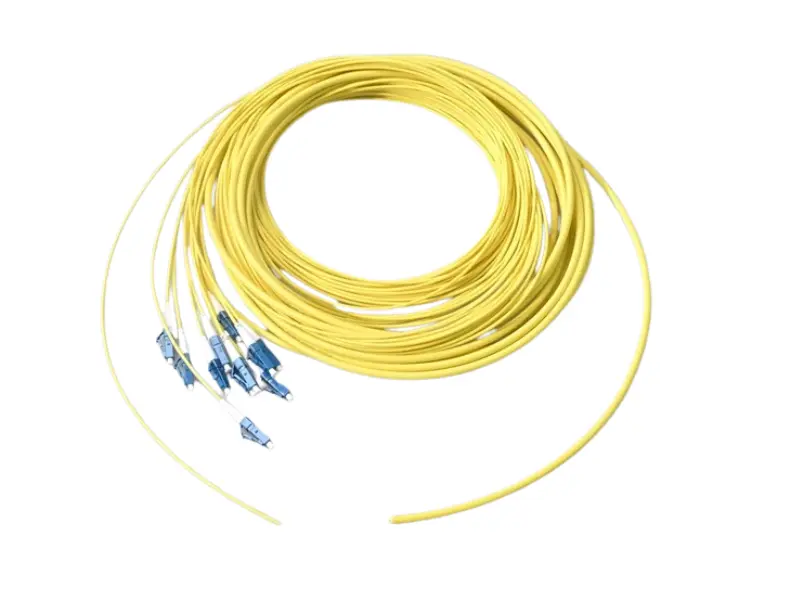

Fiiberoptiline pigtail
SC/APC ja LC/UPC patsid OS2 G.657A1/A2 kiust ühenduspunktide, klemmikarpide ja jaotusraamide jaoks.
Kasutatakse: ühenduspunktides · klemmikarbis · ODF-is

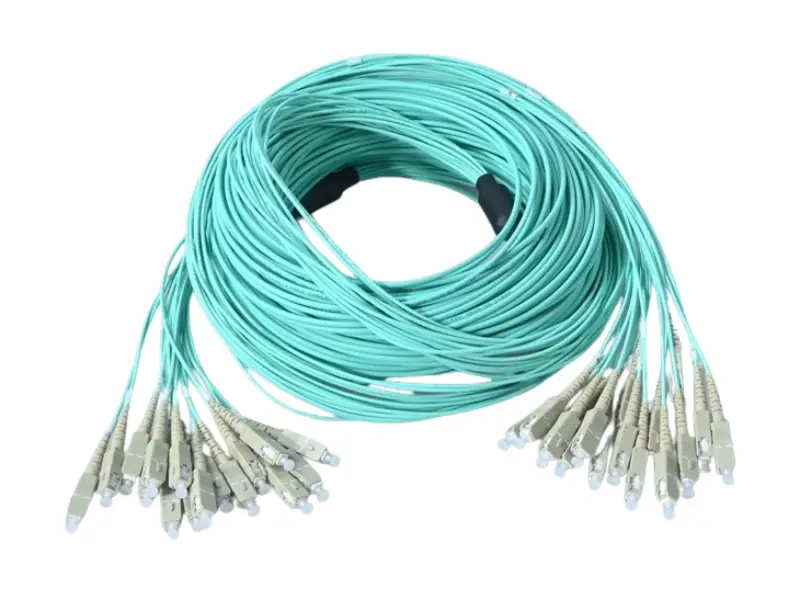

Fiiberoptiline patchjuhe
SC/APC simplex-, LC- ja soomustatud patch-juhtmed OLT, ODF, splitteri, klemmikarbi ja ONT ühenduse jaoks.
Kasutatud: OLT · ODF · splitter · ONT

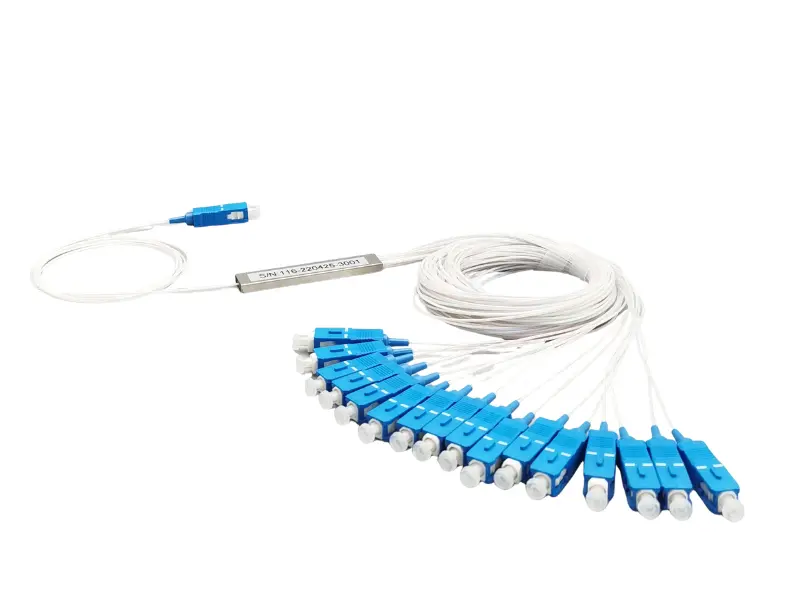

Fiiberoptiline PLC-jaotur
1×4, 1×8, 1×16, 1×32 ja 1×64 PLC-jaoturid PON-signaali jagamiseks, tsentraliseeritud ja sekundaarseks jagamiseks.
Kasutatakse: PON-jagamine · tsentraliseeritud · sekundaarne
1 × 2 Plc Fiber Splitter
Fiiberoptiline terminalikarp
2–24 südamikuga klemmikarbid, jaotuskarbid ja seina-kinnituskarbid koridori, seina, postide ja abonendi pääsupunktide jaoks.
Kasutatakse: koridoris · seinas/postis · juurdepääsupunktides
Olenemata sellest, kas teie projekt vajab standardseid SC/APC plaastrijuhtmeid või täielikku komplekti klemmikarpe, PLC-jaoturid, adaptereid ja patsid - Evolux toetab paindlikku toodete sobitamist erinevate FTTH juurutusmudelite jaoks.
FTTH-lahenduse tüübid erinevateks juurutamisvajadusteks
Erinevad FTTH projektid nõuavad erinevaid paigaldusmeetodeid. Evolux toetab splaissimise-põhist FTTH-d, eellõpetatud FTTH-d ja MDU-lahendusi.

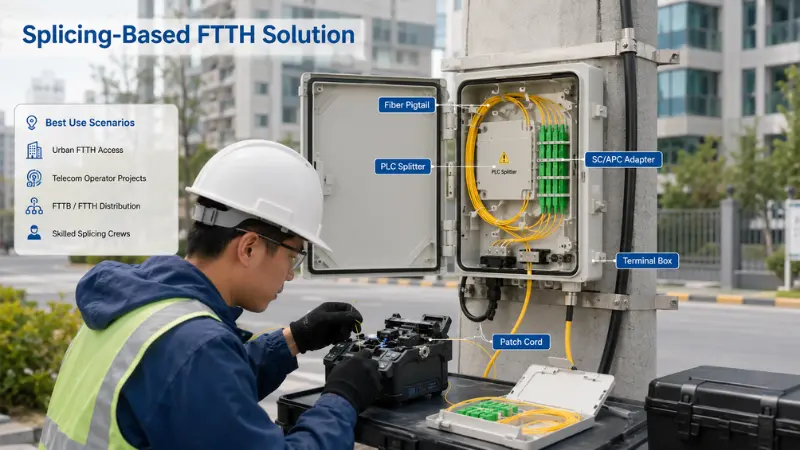

Splaissingu{0}}põhine FTTH-lahendus
Traditsiooniliste FTTH-projektide puhul{0}}kulutundlikud juurdepääsuvõrgud ja juurutused, kus on vaja väljade liitmist.
Peamine eelis:stabiilne ühendus ja paindlik marsruutimine -, mis on loodud pikaajaliste-püsipääsuvõrkude jaoks.
Kiudpatsid on ühendatud toite- või jaotuskiududega, samas kui adapterid ja klemmikarbid pakuvad organiseeritud, kaitstud ühenduspunkte -, mis sobivad ideaalselt projektide jaoks, mis vajavad stabiilset pikaajalist-jõudlust ja paindlikku kohapealset marsruutimist.
- SC/APC adapter
- PLC splitter
- Klemmikarp
- Plaastri juhe
Parimad kasutusstsenaariumid
- Linna FTTH juurdepääsuvõrgud
- Telekommunikatsioonioperaatori projektid
- FTTB / FTTH jaotuspunktid
- Osavate splaissimeeskondadega meeskonnad

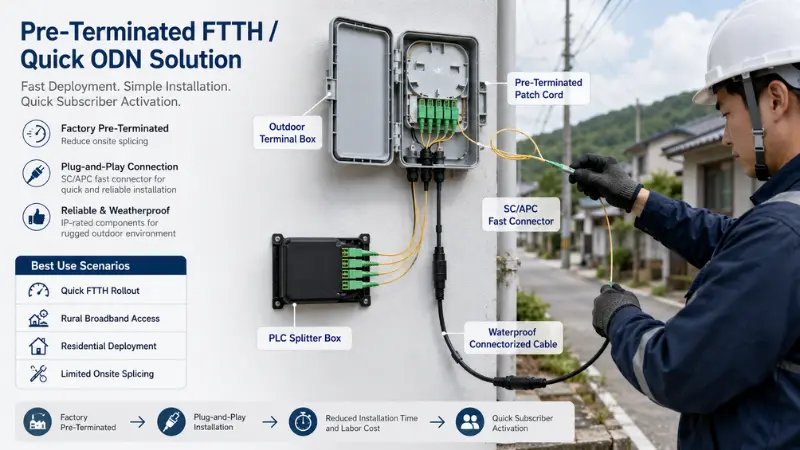

Eelnevalt-lõpetatud FTTH / kiir-ODN
Abonendi kiireks aktiveerimiseks, madala-kõrgusega elamud, maapiirkondade lairibaühendus ja kõrgete tööjõukuludega turud.
Peamine eelis:vähendada väljade splaissimist, lihtsustada installimist ja kiirendada abonendi aktiveerimist.
Tehasepoolsed-kaablid, pistikud ja klemmikarbid parandavad juurutamise kiirust ja vähendavad paigaldusvigu, - mis sobivad kiireks FTTH-levitamiseks, kus paigaldamise tõhusus ja ühtlane kvaliteet on kõige olulisemad.
- Kirjeldus Kirjeldus Kirjeldus
- Tehnilised andmed
- Omadused
- Rakendused
Parimad kasutusstsenaariumid:
- FTTH kiire levitamine
- Maapiirkonna lairibaühendus
- Elamukogukonna juurutamine
- Piiratud kohapealse splaissimise ressursid

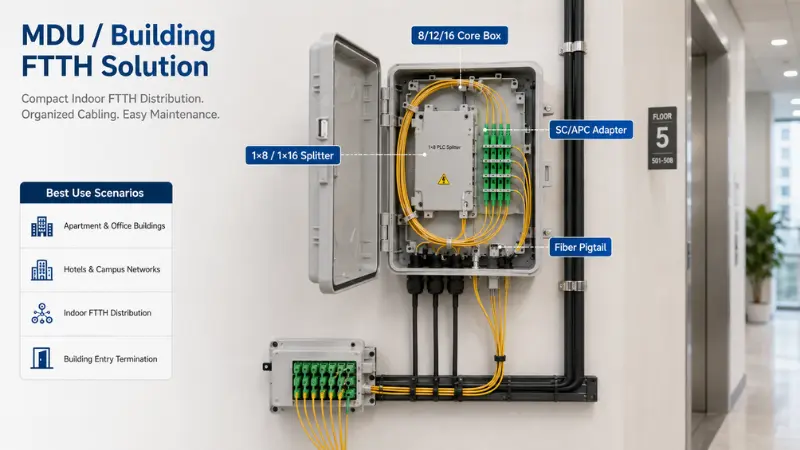

MDU / FTTH lahenduse ehitamine
Korterite, büroohoonete, hotellide, ülikoolilinnakute ja{0}}korterite jaoks.
Peamine eelis:kompaktkiudjaotus mitme{0}}elamu ja sisehoonete sisenemispunktide jaoks.
MDU ja FTTH ehitamise jaoks on kompaktne jaotus ja lihtne hooldus võtmetähtsusega. Evolux pakub klemmkarpe, jaotureid, adaptereid, patsid ja siseruumides asuvaid plaastrijuhtmeid koridori, põranda{1}}tasandi ja abonendi{2}}poolsete pääsupunktide jaoks.
- 8/12/16 Core Box
- 1 × 8 / 1 × 16 jaotur
- SC/APC adapter
- Fiber Pigtail
Parimad kasutusstsenaariumid
- Korter- ja büroohooned
- Hotellid ja ülikoolilinnakute võrgud
- Siseruumides FTTH jaotus
- Hoone sisenemise lõpetamine
Kuidas valida oma projekti jaoks FTTH-tooteid?
Õige FTTH konfiguratsioon sõltub võrgu struktuurist, jaoturi disainist, paigalduskeskkonnast ja abonendi arvust. Kasutage seda juhendit sobivate passiivsete komponentide valimiseks enne pakkumise küsimist.
| Projekti seisukord | Soovitatav suund | Teave kinnitamiseks |
|---|---|---|
| Tsentraliseeritud jagamine | PLC jaotuskapp / ABS / LGX | Jaoturi suhe, pordi kogus, pistiku tüüp, paigaldusruum |
| Sekundaarne poolitamine | Klemmikarp koos splitteriga | Kasutajate tihedus, põranda kogus, hooldusviis |
| Paigaldus välisseinale/postidele | IP65 välisklemmkarp | Veekindel tase, kaabli sisestussuund, kinnitusviis |
| Koridori/sisepaigaldus | Kompaktne karp + pats + plaastrijuhe | Leegiaeglustaja-nõue, painderaadius, karbi suurus |
| Abonendi kiire aktiveerimine | Eelnevalt-lõpetatud plaastrijuhe | Kaabli pikkus, pistiku tüüp, tõmbeaas, veekindlus |
| PON võrguühendus | SC/APC pistik + PLC jaotur | Jaoturi suhe, optilise võimsuse eelarve, OLT/ONT liides |
Enamiku FTTH PON-võrkude puhul kasutatakse peegelduse vähendamiseks tavaliselt SC/APC-pistikuid. Lõplik pistiku tüüp peaks aga alati vastama OLT, ONT, jaoturi ja projekti spetsifikatsioonidele. Evolux aitab enne masstootmist toote ühilduvust kinnitada.
Tehnilised kontrollpunktid FTTH ODN-i juurutamiseks
FTTH-projektid nõuavad enamat kui toote ostmist. Enne lõpliku tooteloendi kinnitamist tuleks arvesse võtta optilist jõudlust, paigalduskeskkonda, pistikute ühilduvust ja katsedokumentatsiooni.
KONTROLL 01

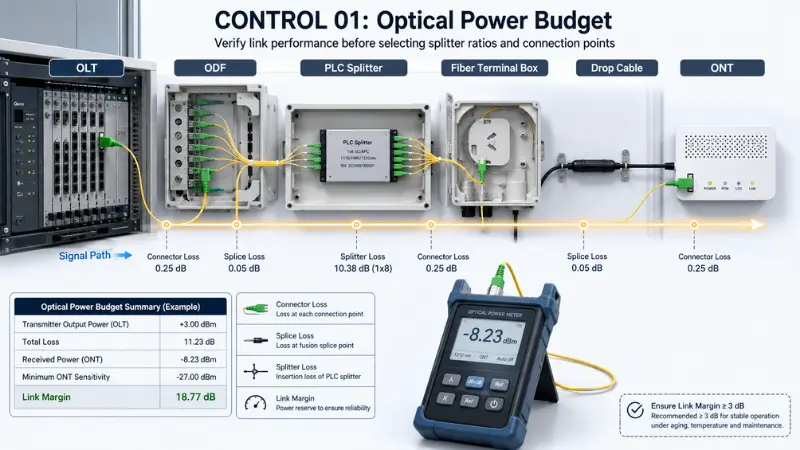

Optilise võimsuse eelarve
Enne valimist kinnitage jaoturi kadu, konnektori kadu, splaissi kadu ja lingi marginaalijaotussuhtedja ühenduspunktid. Õige võimsuse eelarve hoiab signaali stabiilsena OLT-st kuni sisselülitamiseni.
KONTROLL 02

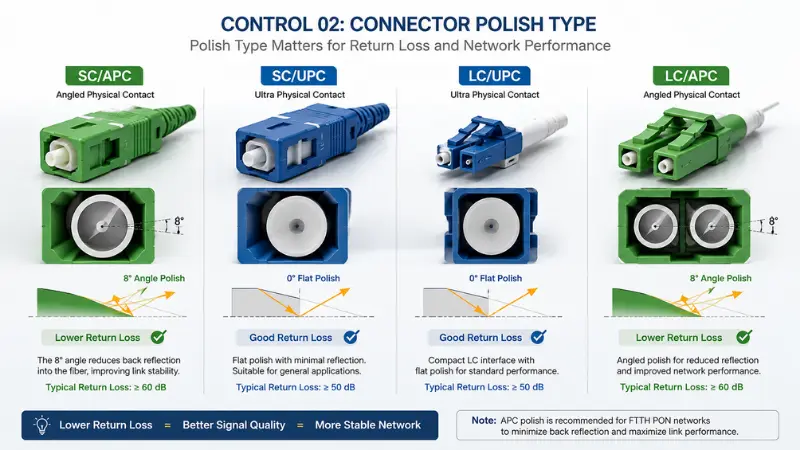

Pistiku poola tüüp
PON-võrgud kasutavad tavaliselt SC/APC-d, kuna APC poleerimine vähendab tagastuskadu. Rakendada võivad ka SC/UPC, LC/UPC või LC/APC - vtPC vs UPC vs APC poleer.

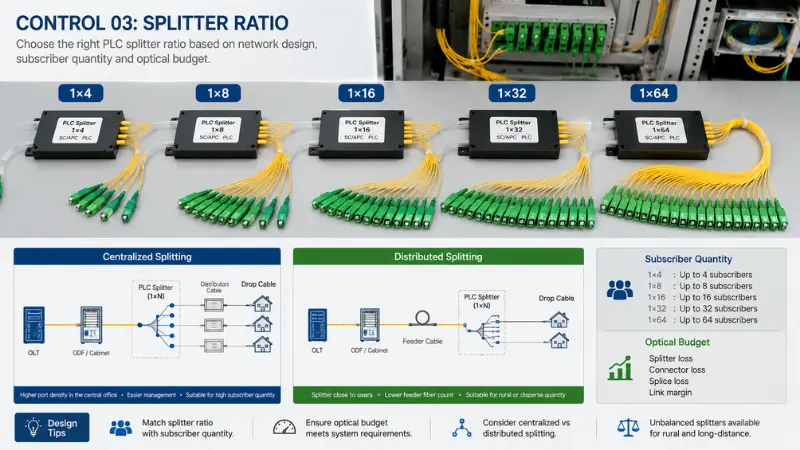

KONTROLL 03
Jaotuse suhe
Levinud PLC suhtarvud on 1×4, 1×8, 1×16, 1×32 ja 1×64. Valige tellijate arvu, optilise eelarve ja tsentraliseeritud vs hajutatud disaini - järgi, sealhulgastasakaalustamata lõheneminemaaelu jaoks.

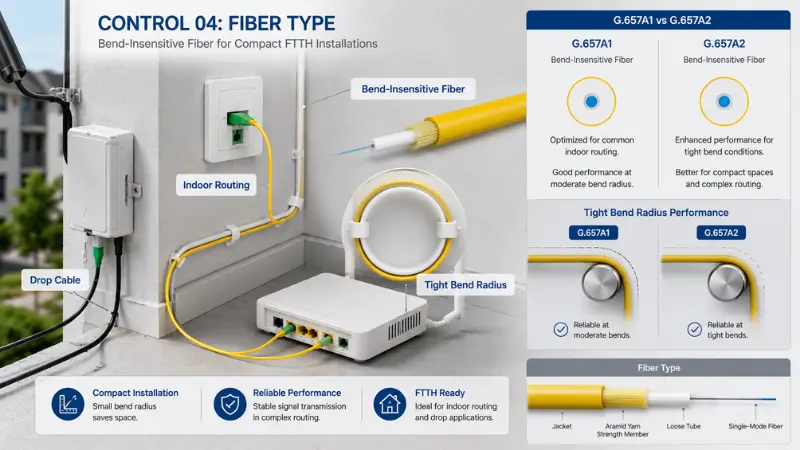

KONTROLL 04
Kiu tüüp
Kaabli ja siseruumides marsruutimise jaoks on kompaktsete ruumide ja kitsa painderaadiusega eelistatud paindetundlikud kiud-, nagu G.657A1 / G.657A2. Võrdleüksik{0}}režiim vs mitmerežiim.

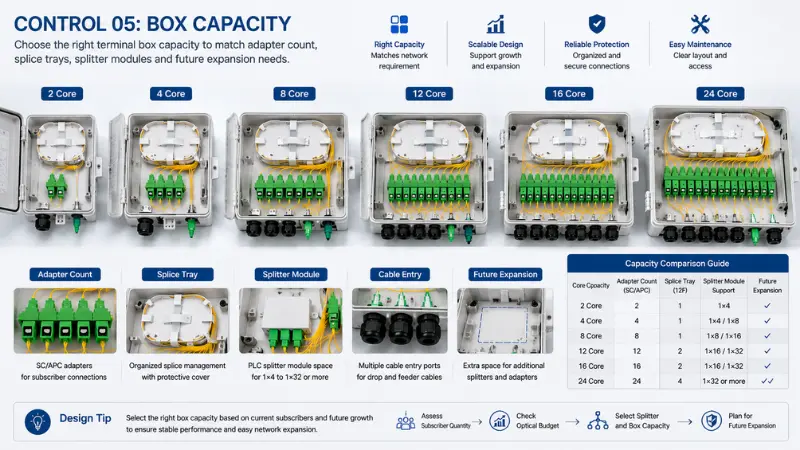

KONTROLL 05
Kasti mahutavus
Matšklemmikarpmahutavus adapterite loendamiseks, plaate ühendamiseks, jaotusmooduliteks ja tulevaseks laiendamiseks. Levinud valikud: 2, 4, 8, 12, 16 ja 24 südamikuga.

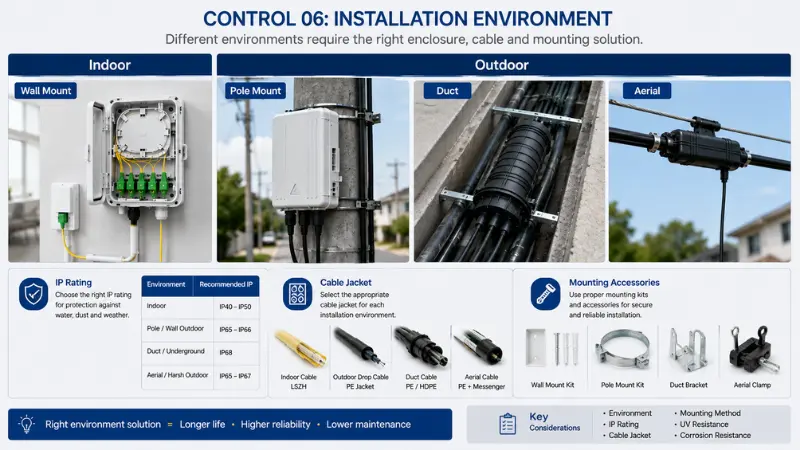

KONTROLL 06
Paigalduskeskkond
Sise-, välis-, seina-, posti-, kanali- ja õhukeskkond võib vajada erinevaid kaablikatteid, karbi materjale, IP-reitingut ja paigaldustarvikuid. Vaatasise- ja välispaigaldus.
FTTH hanke- ja insenerijuhised
Vaadake viiteartikleid, mis aitavad teie meeskonnal planeerida PON-i jagamist, valida pistikud ja valmistada ette täielik FTTH passiivse komponendi BOM.
Kohandatud FTTH-toodete sobitamine ja BOM-i tugi
Igal FTTH projektil on erinevad nõuded. Evolux toetab paindlikku toodete sobitamist ja kohandamist, et saaksite juurdepääsuvõrgu juurutamiseks ette valmistada õiged materjalid.
Ühendus: SC/APC, SC/UPC, LC/UPC, LC/APC
Kaabli pikkus ja kaablikate
PLC jaoturi suhe
Klemmikarbi mahutavus
Paigaldamise tüüp sise- või välistingimustes
Adapteri kogus ja paneeli konfiguratsioon

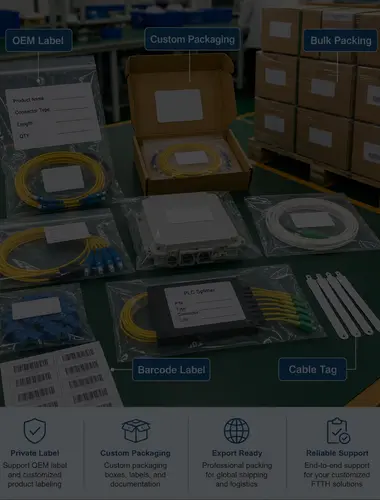

OEM-märgis ja pakend
Andmeleht ja IL/RL testiaruanne
Saatke oma võrgutopoloogia, abonentide arv, jaotusplaan ja paigalduskeskkond - meie meeskond soovitab teie FTTH-projekti jaoks ühilduvaid konnektoreid, adaptereid, patsid, plaastrijuhtmeid, PLC-jaoturid ja klemmikarpe.
FTTH ODN-i lahenduse KKK
K: Milliseid tooteid on tavaliselt FTTH ODN-projekti jaoks vaja?
V: Tüüpiline FTTH ODN-projekt võib nõuda fiiberoptilisi pistikuid, adaptereid, patsid, plaastrijuhtmeid, PLC-jaoturid, klemmikarpe, tilkkaableid ja nendega seotud tarvikuid. Lõplik toodete nimekiri sõltub võrgu topoloogiast, jaoturi suhtest, paigalduskeskkonnast ja abonentide arvust.
K: Kas Evolux saab pakkuda täielikku FTTH-toote BOM-i?
V: Jah. Kliendid saavad meile saata võrgu topoloogia, abonentide arvu, jaotusplaani ja paigalduskeskkonna. Evolux oskab soovitada sobivat FTTH passiivse komponendi BOM-i, lähtudes projekti nõudest.
K: Millist tüüpi konnektorit kasutatakse FTTH PON-võrkudes tavaliselt?
V: SC/APC-d kasutatakse tavaliselt FTTH PON-võrkudes, kuna see aitab vähendada optilist peegeldust. Lõplik pistikutüüp peaks siiski vastama OLT, ONT, jaoturi ja projekti spetsifikatsioonidele. Vaadake meie SC/APC pistikute juhendit.
K: Millised PLC-jaoturi suhted on saadaval?
V: Levinud PLC-jaoturi suhted hõlmavad 1 × 2, 1 × 4, 1 × 8, 1 × 16, 1 × 32 ja 1 × 64. Muude konfiguratsioonide üle saab arutada vastavalt projekti nõuetele. Sirvige kõiki PLC-jaoturid.
K: Kas saate toetada-lõpetatud FTTH-lahendusi?
V: Jah. Evolux toetab eel-otsatud plaastrijuhtmeid, kiirpistikuid, klemmikarpe ja nendega seotud passiivseid komponente, et aidata vähendada kohapealset splaissimist ja lihtsustada paigaldamist.
K: Kas saate pakkuda tooteid nii sise- kui ka välistingimustes FTTH paigaldamiseks?
V: Jah. Evolux pakub sise- ja välisklemmkarpe, plaastrijuhtmeid, patsid, adaptereid ja muid FTTH passiivseid komponente. Välitingimustes võib vaja minna veekindlaid karpe, sobivaid kaablikatteid ja õigeid paigaldustarvikuid.
Ehitage oma FTTH ODN-projekt sobivate passiivkiudkomponentidega
Olenemata sellest, kas vajate standardseid FTTH-tooteid või kohandatud projekti BOM-i, aitab Evolux teil võrgu juurutamiseks sobitada pistikud, adapterid, patsid, plaastrijuhtmed, PLC-jaoturid ja klemmikarbid.
