Evolux Fiber: teie professionaalne fiiberoptiliste PLC-jaoturite tootja!
Shenzhen Evolux Fiber Co., Ltd on juhtiv tipptasemel kiudoptiliste lahenduste pakkuja, mis on spetsialiseerunud kvaliteetsete kiudoptiliste toodete uurimisele, arendustegevusele, tootmisele ja turustamisele. Asutatud aastal 2013 ja peakorter asub Hiinas Shen Zhenis, oleme saanud kiudoptika valdkonnas usaldusväärse nime. Keskendudes tugevalt innovatsioonile ja usaldusväärsusele, püüame vastata globaalse telekommunikatsioonitööstuse muutuvatele nõudmistele.
Meie eelised
Mitmekesine tooteportfell
Pakume laia valikut kiudoptilisi tooteid, alates ühe{0}}- ja mitme{1}}režiimiga optilistest kiududest kuni spetsiaalsete kiudoptiliste kiududeni, mis on ette nähtud konkreetseteks rakendusteks, sealhulgas kiudoptilised kaablid, pistikud, transiiverid, adapterid ja nendega seotud tarvikud, et rahuldada meie klientide erinevaid vajadusi.
Suurepärane klienditugi
Oleme kokku pannud ekspertide meeskonna, kes on valmis meie kliente toetama. Nad aitavad klientidel valida õige fiiberoptilise lahenduse ja juhendavad juurutamisprotsessi, võimaldades klientidel nautida kõikehõlmavat{{1}müügieelset konsultatsiooni kuni-müügitoetuse ja tehnilise abi järele.

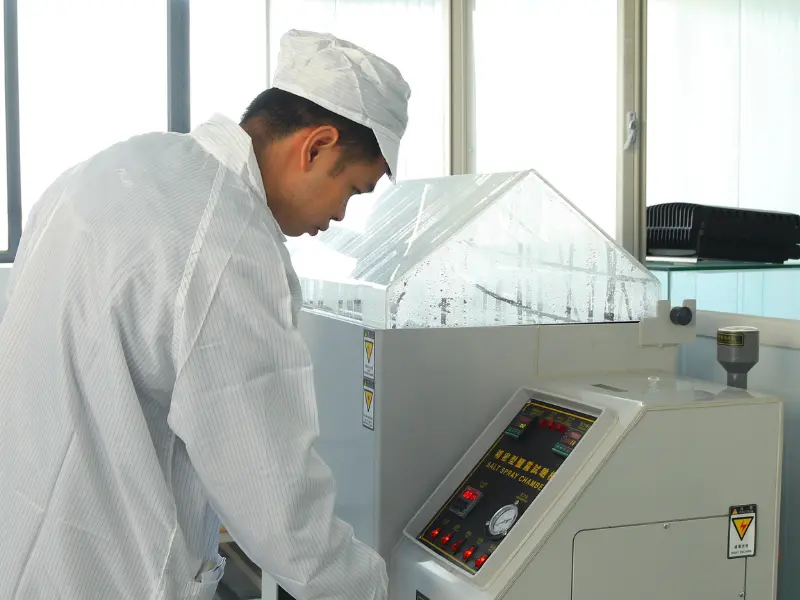

Täiustatud uurimis- ja arendustegevuse võimalused
Tipptasemel--a{-tehnoloogilised uurimis- ja arendusrajatised, seadmed ning spetsialiseeritud laborid pakuvad ideaalset keskkonda fiiberoptiliste materjalide, projekteerimise ja tootmisprotsesside tipptasemel-uuringute, katsetamise ja testimise läbiviimiseks.
Professionaalsed kohandamisteenused
Pakume kohandamisvõimalusi, mis võimaldavad klientidel kohandada fiiberoptilisi tooteid vastavalt nende konkreetsetele vajadustele. Kiu läbimõõtu, kattematerjali või konnektori tüüpi saab paindlikult kohandada.
Product Categories
Latest Products
Kiudoptilist PLC-jaoturit ei valita ainult jaotussuhte järgi. Selle pakendi suurus, pistiku liides, kiu läbimõõt, kaabli pikkus ja paigaldusviis peavad samuti sobima võrgu arhitektuuri ja korpuse kujundusega.
EVOLUX Fiber tarnib PLC-jaoturi lahendusi sideoperaatoritele, kiudoptilise võrgu töövõtjatele, ODN-lahenduste pakkujatele, seadmete tootjatele, edasimüüjatele ja era{0}}märgistavatele kaubamärkidele.
Ükskõik, kas ostate levitamiseks standardmudeleid või valmistate ette projektispetsiifilise FTTH juurutamise{0}}, meie tiim aitab teil enne hinnapakkumist ja tootmist nõutud konfiguratsiooni üle vaadata.
01
Project{0}}Sobitatud konfiguratsioon
Valige jaotussuhe, pakett, pistik, fiiberkonstruktsioon ja kaabli pikkus vastavalt oma võrgu topoloogiale, paigalduskorpusele ja optilisele eelarvele.
02
Kontrollitav optiline jõudlus
Kinnitage võtmeparameetrid, nagu sisestuskadu, kadude ühtlus, tagasivoolukadu, polarisatsioonist sõltuv kadu ja suunavus vastavalt oma aktsepteerimisnõuetele.
03
Paindlik kohandamine
Konfigureerige pistikuliideseid, kaabli läbimõõtu, sisendi ja väljundi pikkusi, tootesilte, kliendi osade numbreid ja pakendeid.
04
Järjepidev korduv hange
Heakskiidetud konfiguratsioone saab salvestada proovide, hulgitellimuste ja kordusostude jaoks, mis aitab vähendada eri tootmispartiide spetsifikatsioonide erinevusi.
Kohandage oma fiiberoptilist PLC-jaoturit
Standardsed PLC-jaoturid hõlmavad enamikku FTTH-, GPON- ja PON-rakendusi, kuid erinevad projektid võivad nõuda spetsiifilisi jaotussuhteid, pakendi suurusi, pistikuliideseid, kaablikonstruktsioone ja identifitseerimismeetodeid.
EVOLUX Fiber pakub projekti{0}}põhist PLC-jaoturi kohandamist vastavalt teie BOM-ile, joonisele, näidisele või tehnilisele spetsifikatsioonile.
Jaotussuhe ja pordi konfiguratsioon
Valige sisendi ja väljundi konfiguratsioon vastavalt oma võrguarhitektuurile ja vajalikule arvule jaotusportidele.
Saadaolevad valikud võivad hõlmata järgmist:
- 1 × 2 kuni 1 × 64 konfiguratsioonid
- 2 × N konfiguratsioonid
- Ühe-sisendi või kahe-sisendi kujundused
- Tasakaalustatud optilise võimsuse jaotus
- Projekti-spetsiifilised sadamakorraldused
- Spetsiaalsed konfiguratsioonid kuuluvad tehnilisele hinnangule
Paketi tüüp
Valige pakett vastavalt paigaldusruumile, kaitsenõuetele ja kiuhaldusmeetodile.
Saadaolevate valikute hulka kuuluvad:
- Paljas kiud
- Plokkideta või minitoru
- ABS moodul
- LGX kassett
- Rack{0}}kinnitatav korpus
- Kohandatud mooduli ehitus
Pistiku tüüp ja poola
Konfigureerige sisend- ja väljundliidesed nii, et need sobiksid teie adapterite, seadmete ja olemasolevate võrguühendustega.
Saadaolevad valikud võivad hõlmata järgmist:
- SC/APC
- SC/UPC
- LC/APC
- LC/UPC
- FC/APC
- FC/UPC
- Lõpetamata kiud
- Sisend- ja väljundküljel erinevad pistikud
Kiud- ja kaabliehitus
Valige kiu tüüp, puhvri läbimõõt ja kaabli struktuur vastavalt marsruutimisruumile, painutusnõuetele ja mehaanilise kaitse vajadustele.
Saadaolevad valikud võivad hõlmata järgmist:
- 250 μm paljas kiud
- 900 μm puhverdatud kiud
- 2,0 mm kaabel
- 3,0 mm kaabel
- G.657A1 painde-tundetu kiud
- G.657A2 painde-tundetu kiud
- G.652D ühemoodi{1}}kiud
- Erinevad sisend- ja väljundkaabli läbimõõdud
Kaabli pikkus ja pordi identifitseerimine
Määrake sisend- ja väljundkaabli pikkused vastavalt oma korpuse mõõtmetele ja kiu marsruutimise paigutusele.
Identifitseerimisvalikud võivad hõlmata järgmist:
- Kohandatud sisendi ja väljundi pikkused
- Nummerdatud väljundkiud
- Värv{0}}kodeeritud kiud
- Sadamasildid
- Sisend- ja väljundsildid
- Seerianumbrid
- Partii teave
- Kliendi osanumbrid
OEM-märgistus ja pakendamine
Kohandage toote identifitseerimist ja pakendeid levitamiseks, projekti tarnimiseks või privaatsete{0}}märgistusprogrammide jaoks.
Saadaolevad valikud võivad hõlmata järgmist:
- Neutraalsed tootemärgised
- Kliendi logo
- Kohandatud mudelinumbrid
- Kliendi osanumbrid
- Vöötkoodi sildid
- Individuaalne pakend
- Masspakend
- Kliendi pakendamise kunstiteos
- Kohandatud karbimärgid
- Projekti-spetsiifilised pakendamisnimekirjad
Kiudoptiline pistik on seade, mida kasutatakse optiliste kiudude ühendamiseks, hõlbustades valgussignaalide tõhusat edastamist. Kiudoptiline pistik võimaldab kiiremat ühendamist ja lahtiühendamist kui splaissimine. Neid on erinevat tüüpi, nagu SC, LC, ST ja MTP, millest igaüks on mõeldud konkreetsete rakenduste jaoks.
PLC fiiberoptilist jaoturit saab liigitada kasutatava PLC-jaoturi kiibi järgi, mis tähendab, et on olemas 1xN ja 2xN PLC-jaoturid, näiteks 1x4 jaotur, 1x8 jaotur, 1x16 jaotur, 2x32 jaotur, 2x64 PLC-jaotur, olenevalt kaabli pikkusest või sisendist. Kasutajad ja väljundid saavad valida erineva pikkusega kaablite jne. Lisaks saab PLC-jaoturid klassifitseerida ka erinevate pakettide alusel, et rahuldada klientide vajadusi erinevates stsenaariumides, sealhulgas väikese suurusega PLC-jaoturid, mida tuleb kasutada klemmikarpides, ja suure suurusega riiulisse paigaldatav PLC-jaotur, mida saab paigaldada rackidesse. Turul on viit tüüpi PLC-jaoturid: paljas kiu optiline jaotur, plokkideta kiudude jaotur, ABS-jaotur, LGX-jaotur ja{15}}rack-kinnitusega jaotur.
Paljas kiudoptiline jaotur
Paljas kiujagajal pole paljaste kiudude otstes pistikut, seega vajab see kandekotis ja seadmel täielikku kaitsekomplekti. Tänu oma kompaktsele suurusele saab seda hõlpsasti paigutada ametlikesse ühenduskarpidesse ja pleisimiskarpidesse. Paljas kiudude jaotur minimeerib ruumi hõivamist ja vähendab samal ajal paigalduskulusid. Seda kasutatakse tavaliselt FTTH, PON, LAN, CATV, testimisseadmete ja muude rakenduste jaoks.
Plokkideta kiudude jaotur
Kuigi plokkideta PLC-jaotur on palja kiudude jaoturiga sarnane. Siiski võib see pakkuda tugevamat kiudude kaitset, kuna sellel on kompaktsem roostevabast terasest torupakett. Plokkideta PLC-jaotur ei vaja paigaldamise ajal kiudoptilist liitmist ja seda kasutatakse peamiselt erinevate ühenduste jaoks jaotuskarpide või võrgukappide kohal.
ABS-mooduli kiudude jaotur
ABS splitteril on plastikust ABS korpus, millel on hea kaitse sisemiste optiliste komponentide ja kaablite jaoks. ABS splitter on lihtne ja kompaktne, mida saab kohandada erinevate paigalduskeskkondade ja -nõuetega. Seda kasutatakse laialdaselt PON-, FTTH-, FTTX-, GOPN-võrkude välistingimustes kasutatavate kiudjaotuskastidega.
LGX kassettkiudude jaotur
LGX PLC-jaotur on varustatud vastupidava metallkarbiga. Seda saab kasutada üksi või lihtsalt paigaldada standardsesse kiudoptilisesse paneeli või fiiberoptilisse šassiisse ilma arhiveerimiseta või kvalifitseeritud personali kasutuselevõtu ajal. Standardne LGX metallkarbik pakub võrku integreerimisel plug{2}}and-plug{2}}and-play lähenemisviisi, mis välistab paigaldamise ajal riski.
Rack{0}}kinnitage jaotur
1U ja 2U on turul kaks saadaolevat rackmounti suurust jaoturite jaoks, samas kui 1U rack{3}}jaoturid kasutatakse sagedamini. PLC-jaotur on paigaldatud rack-seadmesse, millel on suurepärane optiline jõudlus ja mugav võrgupaigaldus. Rack-jaoturit kasutatakse laialdaselt EPON-is, GPON-is, FTTX-s, FTTH-s jne ning see on ideaalne lahendus suure-tihedusega kaabelduskeskkonna jaoks.
Fiber Optic PLC splitteri eelised
Kulutõhusus-
Kiudoptilised jaoturid kõrvaldavad vajaduse mitme kiu järele, võimaldades jagada ühe kiu mitmeks teeks. See vähendab oluliselt võrgu juurutamise ja hoolduse kulusid, kuna mitme abonendi või seadme teenindamiseks on vaja vähem kiude.
Paindlikkus ja mastaapsus
Jaoturid pakuvad võrgukujundusele paindlikkust ja mastaapsust. Neid saab hõlpsasti lisada või eemaldada vastavalt võrgunõuetele, võimaldades võrgu sujuvat laiendamist või ümberkonfigureerimist. See paindlikkus võimaldab võrguadministraatoritel kohaneda muutuvate vajadustega ilma ulatuslike infrastruktuurimuudatusteta.
Minimaalne signaali kadu
Kvaliteetsetel-kiudoptilistel jaoturitel on väike sisestus- ja tagasivoolukadu, mis tagab tõhusa signaalijaotuse. Minimaalne signaalikadu võimaldab usaldusväärset edastamist pikkadel vahemaadel ilma signaali kvaliteeti kahjustamata. See on eriti oluline rakenduste puhul, mis nõuavad suurt andmeedastuskiirust ja madalat latentsust.
Fiber Optic PLC splitteri rakendamine
Andmekeskus
PLC kiudjaoturid kasutatakse sageli andmekeskuste võrkudes kiirete andmete levitamiseks arvukatesse serveritesse ja salvestusseadmetesse. See võimaldab andmekeskustel tõhusalt hallata suurt andmeliiklust, mille tulemuseks on kiire ja sujuv andmeedastus.
Optilised juurdepääsuvõrgud
PLC kiudjaoturid kasutatakse sageli optilistes juurdepääsuvõrkudes, et pakkuda paljudele klientidele{0}}kiire Interneti-ühendust. Need pakuvad lõppkasutajatele kiiret -usaldusväärset ühenduvust ning sobivad suurepäraselt FTTH (Fiber to the Home) ja FTTB (Fiber to the Building) rakenduste jaoks.PLC jaotur PON-võrkudes.
Passiivsed optilised võrgud (PON)
PLC-jaoturid on passiivsete optiliste võrkude (PON) oluline komponent. Need on optilised võrgud, mis ühendavad arvukalt tarbijaid ühe optilise kiuga. Igal kliendil on ainulaadne spetsiaalne ühendus tänu PLC-jaoturi optilise signaali eraldamisele erinevateks radadeks.
Meditsiiniseadmed
Erinevate kaamerate optiliste signaalide jaotamiseks ühele monitorile kasutatakse PLC-kiudude jagajaid ka meditsiiniseadmetes, näiteks endoskoopides. Tänu sellele saavad meditsiinieksperdid vaadata fotosid erinevatest vaatenurkadest ja paremini mõista patsiendi keha sisemist struktuuri.
Fiiberoptiliste PLC-jaoturite tavalised tehnilised näitajad
Sisestamise kaotus
Jaoturi sisestuskadu viitab dB-de arvule väljundi kohta võrreldes sisendvalguse kadumisega.
Täiendavad kaotused
Täiendavad kaod on defineeritud kui optilise võimsuse summa kõigis väljundportides ja dB-de arv võrreldes sisendi optilise võimsuse kaoga.
Spektrofotiline suhe
Spektrofoto suhe on defineeritud kui optilise jaoturi iga väljundpordi väljundvõimsuse suhe ja süsteemirakenduses põhineb spektrofotomeetri suhe tõepoolest optilise võimsuse hulgal, mida tegelik süsteemi optiline sõlm vajab sobiva spektrofotosuhte määramiseks (välja arvatud keskmine jaotus), ja spektrofotomeetri spektrofoto suhe on seotud edastatava valguse lainepikkusega.
Isolatsiooniaste
Isolatsioon viitab valgusjaguri ühe optilise tee võimele eraldada valgussignaale teistes valgusteedes.
Fiber Optic PLC splitteri komponendid
Sisend- ja väljundpordid
Sisendpordid on koht, kus sissetulev optiline signaal siseneb jaoturisse, tavaliselt ühe fiiberoptilise kaabli kaudu. Sisendportide arv sõltub jaoturi tüübist ja konfiguratsioonist. Väljundpordid on koht, kus jagatud optilised signaalid väljuvad jaoturist ja on ühendatud vastuvõtjate või muude võrguseadmetega. Väljundportide arv võib varieeruda ja määrab signaali jagamise teede arvu.
Sidurid ja jagajad
Sidurid ja jagajad mängivad optilise signaali jagamisel olulist rolli. Need on ette nähtud sissetuleva signaali jagamiseks mitmeks väljundteeks. Ühendusseadmed vastutavad signaali ühtlase jaotamise eest väljundportide vahel, tagades, et iga tee saab osa signaali võimsusest. Jagajad seevastu eraldavad signaali erinevateks teedeks, võimaldades samaaegset edastamist mitmele adressaadile.
Fiber Array ja lainejuhid
Kiu massiivid on üksikute kiudude massiivid, mis on joondatud ja kokku sulatatud, et moodustada jaoturi sees poolituspiirkond. Need pakuvad optilise signaali jagamiseks füüsilist raamistikku. Lainejuhid on seevastu struktuurid, mis juhivad ja suunavad optilist signaali jaoturi sees. Planar Lightwave Circuit (PLC) jaoturite puhul söövitatakse lainejuhid ränidioksiidi või räni substraadile, mis võimaldab optilise signaali täpset juhtimist ja jaotamist.
Kaitseümbrised
Kiudoptilised jaoturid on paigutatud kaitseümbristesse, et kaitsta õrnu komponente väliste keskkonnategurite eest. Need kestad on tavaliselt valmistatud vastupidavatest materjalidest, nagu metall või plastik, ning pakuvad mehaanilist kaitset ning säilitavad sisemiste komponentide joondamise ja stabiilsuse. Kaitseümbrised aitavad ka kiudühendusi hallata, tagades usaldusväärse ja turvalise töö.
Kokku on fiiberoptilise jaoturi valmistamiseks viis etappi. Iga samm nõuab erinevate parameetrite (nt keskkond, temperatuur ja detailne täpsus kokkupanekul ja seadmetel) ranget kontrolli ja haldamist.
Komponentide ettevalmistamine
Üldiselt on vaja kolme komponenti. PLC-ahela kiip on manustatud klaasvahvlitükile ja klaasvahvli mõlemad otsad on poleeritud, et tagada ülitäpne tasane pind ja kõrge puhtus. Seejärel lihvitakse v-sooned klaasist aluspinnale. Üks kiud või mitu lintkiudu paigaldatakse klaasist aluspinnale. Seejärel see koost poleeritakse.
Joondamine
Pärast kolme komponendi ettevalmistamist asetatakse need joonduslavale. Sisend- ja väljundkiudude massiiv seatakse PLC-kiibiga joondamiseks goniomeetri astmele. Füüsilist joondamist kiu massiivi ja kiibi vahel jälgitakse kiu massiivi pideva võimsustaseme väljundi kaudu.
Ravida
Seejärel asetatakse koost UV (ultraviolett) kambrisse, kus see täielikult kõveneb kontrollitud temperatuuril.
Pakendamine
Paljas jaotur on joondatud ja monteeritud metallkorpusesse, mille mõlemasse otsa asetatakse kiudsaapad. Ja siis on lõpptoote seisukorra tagamiseks vaja temperatuuri tsüklikatset.
Optiline testimine
Testimise seisukohalt tehakse splitteril kolm olulist parameetrit, nagu sisestuskadu, ühtlus ja polarisatsioonist sõltuv kadu (PDL), et tagada toodetava jaoturi kvaliteet.
Tegurid, mida tuleb enne fiiberoptilise PLC-jaoturi valimist arvestada
Võrgu suurus ja tüüp
Võtke arvesse võrgu suurust ja tüüpi, kuhu jaotur kasutusele võetakse. Suuremate võrkude puhul eelistatakse sageli Planar Lightwave Circuit (PLC) jaoturid nende mastaapsuse, laiema ribalaiuse ja suuremate jaotussuhete tõttu. Väiksemate võrkude jaoks võivad kasu olla sulatatud bikoonilised koonilised (FBT) jaoturid, mis on väiksemate jaotussuhete jaoks-kulutõhusamad.
Toimivuse ja kulude võrdlus
Mõelge FBT- ja PLC-jaoturite jõudluse ja kulude aspektidele. FBT-jaoturid on tavaliselt väiksemate võrkude ja väiksemate jaotussuhete korral{1}}kuluefektiivsemad. Kuigi PLC-jaoturid on suhteliselt kallimad, pakuvad paremat jõudlust, laiemat ribalaiust ja suuremat jaotussuhet, muutes need sobivaks enamiku kiudoptiliste võrkude või rakenduste jaoks, mis nõuavad suuremat signaalijaotusvõimsust.
Kvaliteet ja usaldusväärsus
Valige oma kvaliteedi ja töökindluse poolest tuntud mainekate tootjate optilised jaoturid. See tagab, et jaoturid vastavad tööstusharu standarditele ja tagavad aja jooksul ühtlase jõudluse. Valiku tegemisel võtke arvesse selliseid tegureid nagu vastupidavus, keskkonnastabiilsus ja pikaajaline töökindlus-.
Splitteri konfiguratsioon
Määrake sobiv jaoturi konfiguratsioon vajalike väljundportide arvu põhjal. Levinud konfiguratsioonid hõlmavad 1 × 2, 1 × 4, 1 × 8 ja nii edasi, mis tähistab sisend- ja väljundportide arvu. Optimaalse jaoturi konfiguratsiooni valimiseks hinnake praeguseid ja tulevasi võrgunõudeid.
Signaalinõuded
Hinnake võrgu signaalinõudeid. Kui rakendus nõuab suurt andmeedastuskiirust, madalat latentsust ja minimaalset signaalikadu, valige väikese sisestuskadu ja suure tagastuskaoga jaoturid. PLC-jaoturid pakuvad üldiselt paremat jõudlust sisestuskadude ja tagasivoolukadude osas võrreldes FBT-jaoturitega.
Lainepikkuse ühilduvus
Mõelge jaoturi lainepikkuse ühilduvusele võrgus kasutatavate optiliste signaalidega. Veenduge, et valitud jaotur toetab rakenduse jaoks vajalikke konkreetseid lainepikkusi. Mõned jaoturid võivad sõltuda lainepikkusest- ja sobiva tüübi valimine tagab ühilduvuse ja optimaalse jõudluse.
Fiiberoptilise PLC-jaoturi ülim KKK juhend
K: Kas fiiberoptilise kaabli jaoks on jaoturit?
K: Mis vahe on PLC-jaoturi ja FBT-jaoturi vahel?
K: Mis vahe on fiiberoptilise siduri ja jaoturi vahel?
K: Kuidas kiudude jaotur töötab?
K: Mida tähendab PLC kiu puhul?
K: Kuidas tehakse fiiberoptilist jaoturit?
K: Millised on erinevat tüüpi PLC-jaoturid?
K: Mis on PLC-jaoturi suhe?
K: Mis on fiiberoptiline PLC-jaotur?
K: Kuidas PLC-jaotur PON-võrgus töötab?
K: Mis on Fiber Optic PLC splitteri rakendusstseen?
K: Mis on optiline jaotur ja kuidas kiudoptiline jaotur kiudoptilises võrgus töötab?
K: Kuidas toimivad kiudoptilised jaoturid passiivsetes optilistes võrkudes (PON)?
K: Millised on kiudoptilise jaoturi toimimise põhikomponendid?
K: Kuidas rakendada kiudoptilisi jaotureid PON-süsteemis?
K: Mis on fiiberoptilise PLC-jaoturi maksimaalne jaotussuhe?
K: Mis on fiiberoptilise PLC-jaoturi sisestuskadu?
K: Mis on fiiberoptilise PLC-jaoturi lainepikkuste vahemik?
K: Mis on fiiberoptilise PLC-jaoturi tüüpiline töötemperatuuri vahemik?
K: Kuidas puhastada fiiberoptilist PLC-jaoturit?
Hiina ühe juhtiva fiiberoptiliste plc-jaoturite tootjate ja tarnijatena tervitame teid meie tehasest laos oleva fiiberoptilise plc-jaoturi ostmisel. Kõik kohandatud tooted on kõrge kvaliteediga ja madala hinnaga. Hinnakirja ja tasuta proovi saamiseks võtke meiega kohe ühendust.
