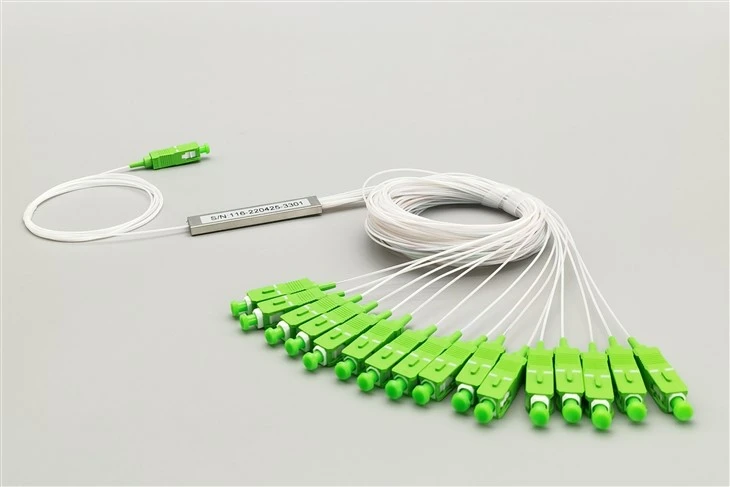

Tehnilised andmed
| Parameeter | Spetsifikatsioon | Parameeter | Spetsifikatsioon |
|---|---|---|---|
| Jaotussuhe | 1×16 | Ühenduse tüüp | SC/APC (sisend) / tühi kiud (väljund) |
| Kiu tüüp | G.657A1 Üherežiimiline | Töölainepikkus | 1260nm ~ 1650nm |
| Sisestamise kadu (maksimaalne) | Väiksem või võrdne 13,5 dB @ 1550 nm | Tagastuskahjum (sisend) | Suurem või võrdne 60 dB (APC) |
| Kaotuse ühtlus | Vähem kui 1,2 dB või sellega võrdne | Suunatus | Suurem või võrdne 55 dB |
| Polarisatsioonist sõltuv kadu | Vähem kui 0,3 dB või sellega võrdne | Lainepikkusest sõltuv kadu | Vähem kui 0,5 dB või sellega võrdne |
| Paketi tüüp | Terastoru (Ø 3,0 × 54 mm) | Väljundkiu läbimõõt | 250 μm paljas kiud |
| Sisendkiu pikkus | 1,0 m (kohandatav) | Väljundkiu pikkus | 1,5 m (kohandatav) |
| Töötemperatuur | -40 kraadi kuni +85 kraadi | Säilitustemperatuur | -40 kraadi kuni +85 kraadi |
| Tõmbekoormus (kiud) | Suurem või võrdne 5N | Vastavusstandardid | Telcordia GR-1221, RoHS |
Miks on terastoru paljakiu disain oluline{0}}suure PON-i juurutamise jaoks
Suurepärane mehaaniline kaitse välistingimustes ja korpustes
Selle 1x16 SC APC PLC jaoturi terastorust korpus tagab erakordse vastupidavuse füüsilistele mõjudele, niiskuse sissepääsule ja temperatuurikõikumistele. Erinevalt ABS-karbi- või minitorupakettidest peab terastoru disain vastu nõudlikele tingimustele välistingimustes kasutatavates kiudjaotuskappides (ODC), maa-aluste liitmiksulgurites ja telekommunikatsioonikaevudes. Võrguoperaatorid, kes kasutavad FTTH-infrastruktuuri äärmuslike ilmastikutingimuste või näriliste aktiivsusega piirkondades, toetuvad terastorude jaoturitele, et säilitada pikaajaline signaali terviklikkus ilma sagedaste hooldussekkumisteta.
250 μm paljaskiu väljund lihtsustab -kohapealset liitmist
Kõik 16 väljundporti lõpevad 250 μm palja kiuga, mitte -ühendatud patsidega. See konfiguratsioon võimaldab välitehnikutel teostada otsest liitmist jaotuskaablitega või kaablite tilkamist paigalduspunktis. Tsentraliseeritud jaotusarhitektuuride puhul, kus jaoturid paigaldatakse fiiberoptiliste jaotusjaoturite (FDH-de) või optiliste jaotusraamide (ODF-ide) sisse, kaotavad tühjad kiudväljundid vajaduse adapterpaneelide järele ja vähendavad pistikuga seotud sisestuskadu ligikaudu 0,2 dB ühenduspunkti kohta.
1:16 Jaotussuhe tasakaalustab katvuse ja võimsuse eelarve
1x16 ühemoodiline PLC-jaotur jaotab optilisi signaale ühest OLT-pordist 16-le allavoolu ONU-le, säilitades samal ajal B+ või C+ klassi toiteeelarve GPON- ja XGS{5}}PON-võrkudes. Võrreldes 1x32 või 1x64 konfiguratsiooniga säilitab 1:16 suhe suurema optilise võimsuse igas abonendi terminalis, toetades tavalistes FTTH-juurutustes pikemaid kaugusi kuni 20 km ilma optilisi võimendeid vajamata.
Terastorude pakett vs muud jaoturi korpused
| Funktsioon | Terastoru (see toode) | ABS kast | Mini toru |
|---|---|---|---|
| Mehaaniline tugevus | Suurepärane – talub lööke ja survet | Mõõdukas | Piiratud |
| Temperatuuritaluvus | -40 kraadi kuni +85 kraadi | -40 kraadi kuni +75 kraadi tüüpiline | -40 kraadi kuni +85 kraadi |
| Parim paigalduskeskkond | Väliskapid, liitmikud, karmid tingimused | Siseruumides lapppaneelid, seinakarbid | Piiratud ruumi -siseruumides |
| Väljundi lõpetamine | 250 μm paljas kiud – sulamisliitmisvalmidus | Tavaliselt eel{0}}ühendatud patsid | 900μm lahtine toru või patsid |
| Splice{0}}põhine installimine | Ideaalne – minimeerib ühenduse katkemist | Splaissimiseks on vaja adaptereid | Võimalik koos eemaldamisega |
Rakenduse stsenaariumid
FTTH kiudjaotusjaoturid ja -kapid
See 1x16 terastoru PLC-jaotur integreerub sujuvalt elamurajooni teenindavatesse kiudjaotussõlmedesse (FDH). Paljad kiu väljundid ühendatakse otse abonendi ruumide poole juhitud jaotuskaablitega, samas kui vastupidav terastoru korpus kinnitatakse kindlalt standardsetele ühendusalustele ilmastikukindlates{3}}kappides.
Keskkontori optilised jaotusraamid
Telekommunikatsioonioperaatorid, kes kasutavad tsentraliseeritud PON-jagamisarhitektuure, paigaldavad keskkontori optilistesse jaotusraamidesse 1x16 paljad kiudude jaoturid. SC/APC-sisend ühendub OLT-seadmete toitekaablitega ja tehnikud ühendavad iga 250 μm väljundkiu üksikute jaotuskiudude marsruutidega.
Välisühenduste sulgemised maapiirkondade lairibaühenduse laiendamiseks
Maapiirkonna FTTH-projektides, kus kiudude marsruudid ulatuvad jaotuspunktide vahel pikkadele vahemaadele, tagavad terastorujagurid mehaanilise vastupidavuse, mis on vajalik postidele{0}}monteeritud või maa-aluste liitmiksulguritesse paigaldamiseks. Laiendatud töötemperatuuri vahemik (-40 kraadi kuni +85 kraadi) tagab usaldusväärse signaali jaotuse hooajaliste temperatuurimuutuste tõttu.
GPON/XGS-PON-võrgu uuendused
Võrguoperaatorid, kes uuendavad pärand-PON-infrastruktuuri XGS{0}}PON-i või kõrgemale-kiirusstandardile, kasutavad 1x16 ühemoodilisi PLC-jaotajaid, et säilitada tagasiühilduvus, toetades samal ajal 10 Gbps allavoolu edastamist. Lai tööriba 1260-1650 nm mahutab nii praeguse kui ka järgmise põlvkonna PON-lainepikkuse plaanid.
KKK
K: Mida tähendab "paljas kiud 250 μm" väljundportide jaoks?
V: Selle jaoturi 16 väljundkiudu lõpevad katmata 250 μm läbimõõduga kiududena ilma pistikute või kaitsetorudeta. See disain võimaldab välitehnikutel liita iga väljundi otse jaotus- või eralduskaablitega, vähendades üldist sisestuskadu võrreldes konnektoripõhiste otstega.
K: Miks valida sisendiks SC/UPC asemel SC/APC pistikud?
V: SC/APC (Angled Physical Contact) pistikud tagavad 60 dB või suurema tagastuskadu, mis on oluline PON-võrkude jaoks, mis edastavad videoülekattesignaale lainepikkusel 1550 nm. Nurga all olev otspind vähendab tagasipeegeldust, mis võib häirida OLT-seadmete tundlikke optilisi saatjaid.
K: Milline on 1x16 PLC-jaoturi tüüpiline sisestuskadu?
V: Teoreetiline minimaalne sisestuskadu 1:16 jaotuse korral on ligikaudu 12 dB (10 × log₁₀16). See terastorujaotur määrab maksimaalseks sisestuskadu 13,5 dB lainepikkusel 1550 nm, võttes arvesse tootmistolerantse ja lainejuhi liigset kadu, jäädes samas GPON-klassi B+ energiaeelarve nõuetele.
K: Kas ma saan selle jaoturi paigaldada õue ilma täiendava korpuseta?
V: Kuigi terastoru pakub tugevat mehaanilist kaitset, on soovitatav paigaldada suletud ühendussulgurisse või kiujaotuskappi, et kaitsta palja kiu väljundit ja sisendpatsi niiskuse ja UV-kiirguse eest. Jaotur ise talub -40 kraadist kuni +85 kraadini.
K: Kuidas paigaldada terastorujaotur kiudjaotusjaoturi sisse?
V: Enamikul FDH-ühendusalustel on terastorude jagajate jaoks spetsiaalsed pilud või klambrid. Asetage toru horisontaalselt, kinnitage kaabliköidete või kinnitusklambritega ja suunake tühjad kiu väljundid liitmike hoidikutesse. Veenduge, et 250 μm palja kiu puhul oleks marsruutimise ajal minimaalne painderaadius 30 mm.
K: Kas see jaotur ühildub süsteemidega XGS-PON ja 10G-EPON?
V: Jah. 1260-1650 nm töölainepikkuste vahemik hõlmab kõiki praeguseid ja kavandatud PON-standardeid, sealhulgas GPON (1490/1310nm), XGS-PON (1577/1270nm) ja 10G-EPON. Ühemoodiline kiud G.657A1 tagab madala sumbumise kõigil neil lainepikkustel.
K: Millised kohandamisvalikud on saadaval?
V: Kohandatud konfiguratsioonid hõlmavad järgmist: sisend-/väljundkiu pikkused 0,5–3,0 m, alternatiivsed pistikutüübid (FC/APC, LC/APC) sisendil, 900 μm lahtine toru väljunditel 250 μm tühja kiu asemel ja spetsiaalsed märgistused kiu tuvastamiseks. Konkreetsete projektinõuetega pöörduge meie meeskonna poole.
Tellimisinfo
Evolux Fibre tarnib 1x16 SC APC PLC-jaoturit terastoru korpuse ja paljakiuväljunditega standardsetes ja kohandatud konfiguratsioonides. Meie tootmisüksus hoiab laoseisu ühiste spetsifikatsioonide kiireks täitmiseks, täites samas projektispetsiifilised-nõuded suuremate juurutuste jaoks.
Standardne konfiguratsioon
Jaotussuhe: 1 × 16
Sisend: SC/APC pistik, 0,9 mm kaabel, 1,0 m pikkus
Väljund: 16× tühi kiud 250μm, pikkus 1,5m
Pakend: terastoru Ø3,0×54mm
Kiu tüüp: G.657A1 ühemoodiline
Saadaolevad kohandused
Sisendpistik: FC/APC, LC/APC või tühi kiud
Väljundots: 900 μm lahtine toru, eelnevalt-ühendatud patsid
Kiu pikkused: 0,5 m kuni 3,0 m sisend/väljund
Jaotussuhted: 1×8, 1×32, 1×64, 2×16, 2×32 variandid
Kiu klass: G.652D valik mitte-painde-tundlikele rakendustele
