Mis on fiiberoptiline splitter?
Optiline jaotur on passiivne seade, mis jagab optilised signaalid mitmeks osaks. Seda kasutatakse peamiselt FTTx/PON võrkudes, et jagada üks fiiberoptiline kaabel mitmeks haruks, võimaldades toetada mitut lõppkasutajat ja seeläbi vähendada kiudoptilise magistraalvõrgu koormust. Lisaks kasutatakse seda kaug-võrkude, kaabeltelevisiooni, sularahaautomaatide ahelate hooldamisel ning signaali jaotamisel kohalikes/metroovõrkudes.
Kiudoptilistel jaoturitel on tavaliselt vähemalt 2 porti ja neil võib olla kuni 128 porti. Kaks kõige sagedamini kasutatavat tüüpi on kulutõhus -traditsiooniline sulatatud bikooniline koonusjaotur (FBT) ja kompaktne, suure -tihedusega sobiv tasapinnaline valguslaineahela (PLC) jaotur.
Tavaliselt kasutatakse PLC-jaoturites mitut standardset läbimõõtu optilised kiud, mis on seotud kiudude välismõõtmetega. Levinud kiudude läbimõõdud on 250 μm, 900 μm ja 2 mm. Erinevate kiudude läbimõõt sobib erinevatele pakenditele ja rakendustele.

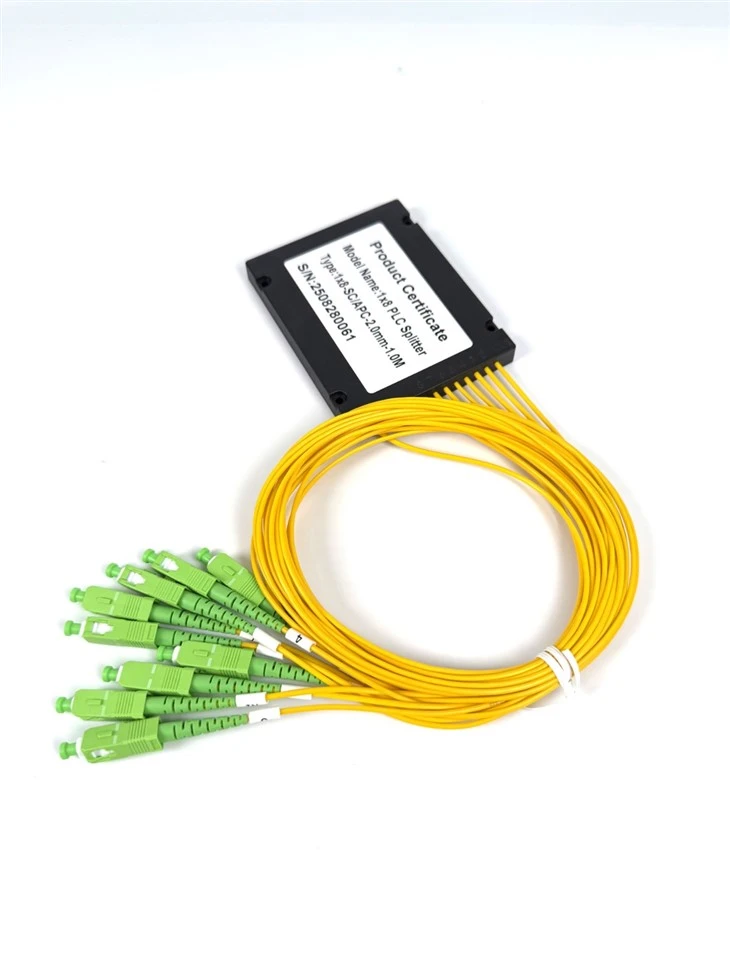

Toote spetsifikatsioonid
|

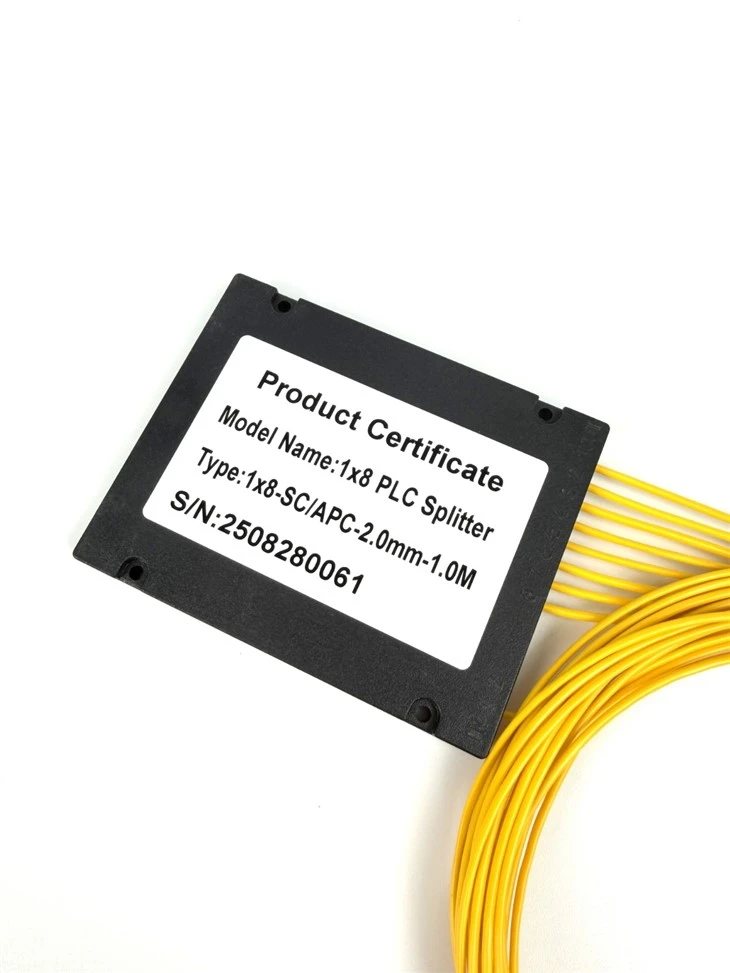

Paketi stiil |
ABS moodul |
Konfiguratsiooni tüüp |
1x8 1x16 1x32 1x64 |
|
Kiu tüüp |
Üherežiimiline G.657A1 |

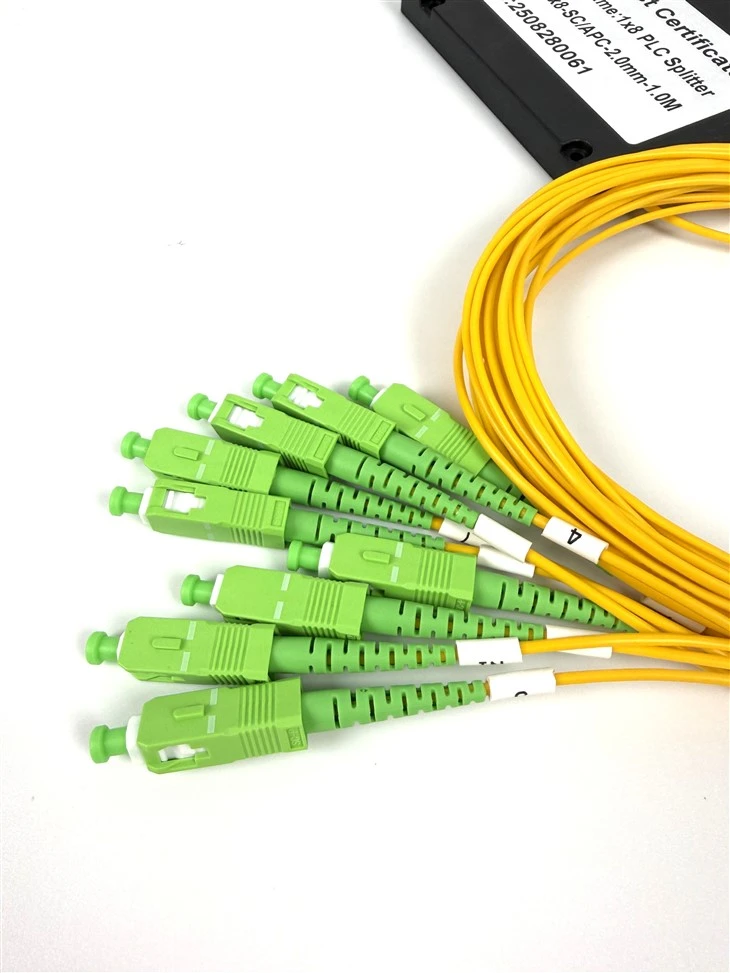

Ühenduse tüüp |
SC/APC |
|
Kiu läbimõõt |
2,0 mm |
Kiu pikkus |
>1m |
|
Sisestamise kaotus |
Vähem kui 17,3 dB või sellega võrdne |
Tagastamise kaotus |
Suurem või võrdne 50 dB |
|
Kaotuse ühtlus |
Vähem kui 1,5 dB või sellega võrdne |
Suunatus |
Suurem või võrdne 65 dB |
|
Polarisatsioonist sõltuv kadu |
Vähem kui 0,3 dB või sellega võrdne |
Temperatuurist sõltuv kadu |
Vähem kui 0,5 dB või sellega võrdne |
|
Lainepikkusest sõltuv kadu |
Vähem kui 0,3 dB või sellega võrdne |
Tööriba laius |
1260-1650 nm |
|
Töötemperatuur |
-40-85 kraadi |
Säilitustemperatuur |
-40-85 kraadi |
Rakendus
PLC-jaoturid kasutatakse laialdaselt FTTH-võrkudes optiliste signaalide levitamiseks kesksest asukohast mitmesse koju või asukohta. Järgmine joonis näitab 1x4 PLC-jaoturi tüüpilist rakendust. OLT-i optiline signaal siseneb PLC-jaoturisse ühe sisendkiu kaudu. Seejärel jagab PLC-jaotur sissetuleva optilise signaali ühtlaselt neljaks erinevaks kiireks vastavalt etteantud suhtele, kusjuures iga kiir kannab sama osa optilisest sisendvõimsusest. Pärast poolitamist edastatakse optiline signaal neljale sõltumatule väljundkiule, mis jagavad signaali neljale erinevale kasutajale või seadmele
