Evolux Fiber: teie professionaalne kiudoptilise plaastri tootja!
Shenzhen Evolux Fiber Co., Ltd on juhtiv tipptasemel kiudoptiliste lahenduste pakkuja, mis on spetsialiseerunud kvaliteetsete kiudoptiliste toodete uurimisele, arendustegevusele, tootmisele ja turustamisele. Asutatud aastal 2013 ja peakorter asub Hiinas Shen Zhenis, oleme saanud kiudoptika valdkonnas usaldusväärse nime. Keskendudes tugevalt innovatsioonile ja usaldusväärsusele, püüame vastata globaalse telekommunikatsioonitööstuse muutuvatele nõudmistele.
Meie eelised
Mitmekesine tooteportfell
Pakume laia valikut kiudoptilisi tooteid, alates ühe{0}}- ja mitme{1}}režiimiga optilistest kiududest kuni spetsiaalsete kiudoptiliste kiududeni, mis on ette nähtud konkreetseteks rakendusteks, sealhulgas kiudoptilised kaablid, pistikud, transiiverid, adapterid ja nendega seotud tarvikud, et rahuldada meie klientide erinevaid vajadusi.
Suurepärane klienditugi
Oleme kokku pannud ekspertide meeskonna, kes on valmis meie kliente toetama. Nad aitavad klientidel valida õige fiiberoptilise lahenduse ja juhendavad juurutamisprotsessi, võimaldades klientidel nautida kõikehõlmavat{{1}müügieelset konsultatsiooni kuni-müügitoetuse ja tehnilise abi järele.
Täiustatud uurimis- ja arendustegevuse võimalused
Tipptasemel--a{-tehnoloogilised uurimis- ja arendusrajatised, seadmed ning spetsialiseeritud laborid pakuvad ideaalset keskkonda fiiberoptiliste materjalide, projekteerimise ja tootmisprotsesside tipptasemel-uuringute, katsetamise ja testimise läbiviimiseks.
Professionaalsed kohandamisteenused
Pakume kohandamisvõimalusi, mis võimaldavad klientidel kohandada fiiberoptilisi tooteid vastavalt nende konkreetsetele vajadustele. Kiu läbimõõtu, kattematerjali või konnektori tüüpi saab paindlikult kohandada.
Product Categories
Latest Products
Hankige standardsed ja kohandatud fiiberoptilised plaastrijuhtmed teie võrgu või seadme jaoks vajaliku pistiku tüübi, fiiberoptiliste klasside, kaabli ehituse, pikkuse ja pakendiga.
EVOLUX toetab LC-, SC-, FC-, ST-, MU-, E2000-, MPO/MTP- ja hübriidkonfiguratsioone ühe-režiimi, mitmerežiimilise, simpleks-, dupleks- ja mitme{2}}kiudoptilise rakenduste jaoks.
- OS2 ja OM1–OM5 kiudoptilised võimalused
- UPC, APC ja arvuti pistikute poleerimisvõimalused
- Simpleks-, dupleks- ja mitme{0}}kiu komplektid
- Standardne, hübriid-, läbimurdeline ja vastupidav disain
- Kohandatud pikkuse, jaki, märgistuse ja pakendi ülevaade
- Näidiste, OEM-i ja hulgitellimuste tugi
01
ALATES 2013. AASTAST
Üle 10-aastane fiiberoptilise tööstuse kogemus.
02
OEM & CUSTOM
Kohandatud pistikud, kiutüübid, pikkused ja pakend.
03
MITU KONFIGURATSIOONI
LC, SC, FC, ST, MPO/MTP ja hübriidvalikud.
04
24-TUNDI TUGI
Kiire spetsifikatsioonide ülevaatus ja pakkumise vastus.
Ehitage oma kohandatud fiiberoptiline plaastrijuhe
Valige vajalikud spetsifikatsioonid või saatke meile ülevaatamiseks oma BOM, joonis või tootefoto.
LC-, SC-, FC- ja ST-KIUDOPTILISED KIUDKORRAD
Saadaolevate pistikuvalikute hulka kuuluvad LC-kiudoptilised plaastrijuhtmed, SC-kiudoptilised plaastrijuhtmed, FC-kiudoptilised plaastrijuhtmed, ST-kiudoptilised plaastrijuhtmed, MU-, E2000- ja ODC-kaablikomplektid.
MPO/MTP & HÜBRIIDKIUDOPTILISED PUHENDID
Kohandage MPO fiiberoptilisi plaastrijuhtmeid, MTP kiudoptilisi plaastrijuhtmeid, MPO/MTP katkestuskaableid ja hübriidkiudkaableid, nagu LC-st SC-ks, LC-st FC-ks ja SC-st ST-ks.
LIHT-, DUPLEX- JA ERIKAABLIKONSTRUKTSIOONID
Valige simpleks-, dupleks-, kiudoptilised plaastrijuhtmed, uniboot-kiudkaablid, väljalülituskaablid, ventilaatori-väljundkaablid, soomustatud fiiberoptilised plaastrijuhtmed ja veekindlad fiiberoptiliste kaablite komplektid.
KOHALDATUD PIKKUS, JOPE, MÄRGISTUS JA PAKEND
Määrake nõutav kaabli pikkus, kiudude arv, haru pikkus, PVC-, LSZH-, OFNR- või OFNP-kate, kaabli värv, kohandatud sildid, vöötkoodid ja privaatne{0}}sildipakend.
ÜKSREŽIIMID JA MULTIMOODILISED FIBEROPTILISED KIUDKORRAD
Valige OS2 ühemoodilised kiudoptilised plaastrijuhtmed või OM1, OM2, OM3, OM4 ja OM5 mitmemoodilised fiiberoptilised plaastrijuhtmed simpleks-, dupleks- või mitme -kiu konfiguratsioonis.
OEM-KIUDOPTILISED PLASTIRÖÖDID TEIE RAKENDUSEKS
Kohandatud fiiberoptilised plaastrikaablid on saadaval andmekeskuste, telekommunikatsioonivõrkude, FTTH/PON-süsteemide, ettevõtete võrkude, tööstusseadmete, turvasüsteemide ja OEM-optiliste seadmete jaoks.
Kuidas EVOLUX toodab usaldusväärseid fiiberoptilisi plaastrijuhtmeid?
EVOLUXis toodetakse iga kiudoptiline patch-juhe vastavalt teie kinnitatud spetsifikatsioonile. Alates materjali ettevalmistamisest kuni optilise testimise ja lõpliku pakkimiseni aitab meie tootmisprotsess tagada ühtse jõudluse, täpse konfiguratsiooni ja usaldusväärse tarnimise OEM-, telekommunikatsiooni-, andmekeskuse- ja FTTH-projektide jaoks.
NÕUETE KINNITUS
EVOLUX vaatab enne tootmise alustamist üle kiu tüübi, pistikukombinatsiooni, poleerimise, kaabli konstruktsiooni, pikkuse, koguse, märgistamise ja pakendamise nõuded.
MATERJALI ETTEVALMISTAMINE
Kiudoptilised kaablid, konnektorid, keraamilised ümbrised, saapad ja tarvikud valmistatakse vastavalt kinnitatud fiiberoptilise plaastri juhtme spetsifikatsioonile.
TÄPSUSKAABLI ETTEVALMISTAMINE
Iga fiiberoptilist kaablit mõõdetakse, lõigatakse, eemaldatakse ja puhastatakse vastavalt vajalikule pikkusele ja kaabli konstruktsioonile.

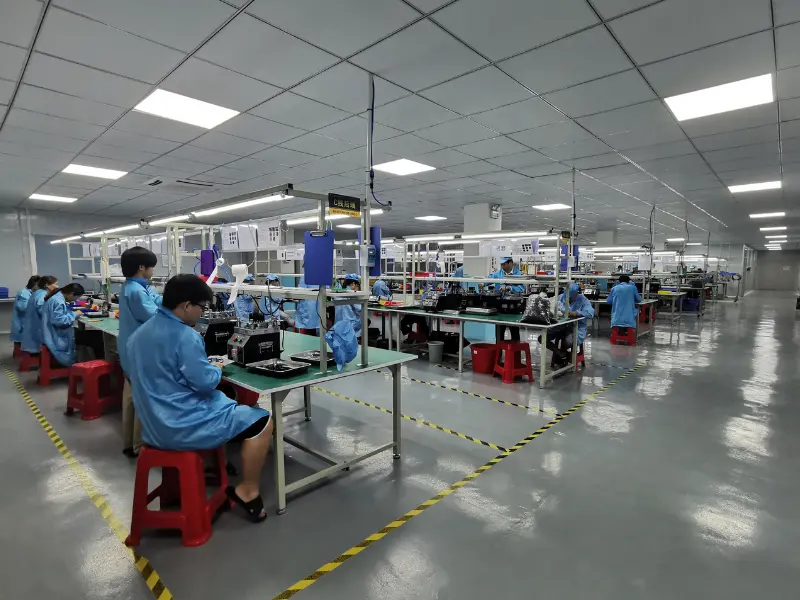

KONEKTORI LÕPETAMINE JA POLEERIMINE
EVOLUX monteerib ja poleerib LC, SC, FC, ST, MPO/MTP ja muid fiiberoptilisi pistikuid PC, UPC või APC konfiguratsioonides.

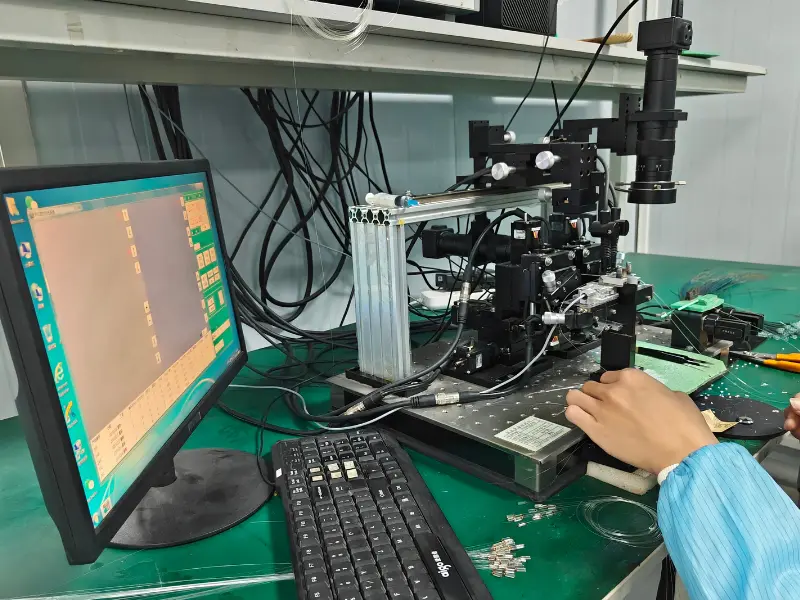

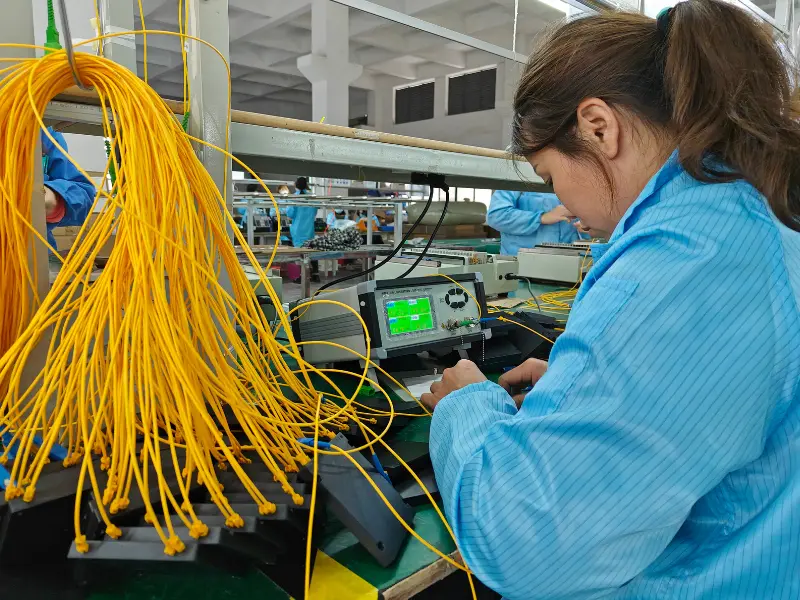

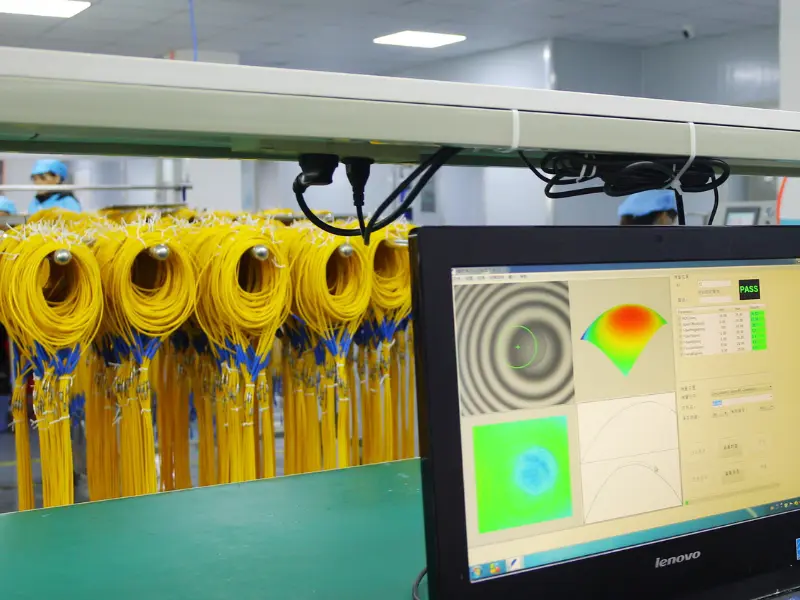

OPTILINE TESTIMINE JA KONTROLL
Valmis fiiberoptiliste plaastrijuhtmete optilist järjepidevust, konnektori otsa -pinna seisukorda, polaarsust, välimust ja mõõtmete täpsust kontrollitakse vastavalt kinnitatud kontrollinõuetele.
KOHALDATUD MÄRGISTAMINE JA PAKEND
EVOLUX toetab kohandatud silte, vöötkoode, kaabli identifitseerimis- ja pakkimisvalikuid, et lihtsustada paigaldamist, laohaldust ja korduvaid hankimisi.
Kiud{0}}optiline plaastrijuhe on fiiberoptiline-kaabel, mille mõlemas otsas on pistikud, mis võimaldavad selle kiiresti ja mugavalt telekommunikatsiooniseadmetega ühendada. Seda tuntakse vastastikuse ühendamise-stiilis kaabeldusena.
Erinevate spetsifikatsioonide ja standardite põhjal saab levinumaid kiudkaabli juhtmeid liigitada kiudkaabli režiimi, edastusrežiimi, ümbrise tüübi, pistiku tüübi ja poleerimistüübi vaatenurgast.
Kiudkaabli režiim: ühe- või mitmerežiimiline
Kiudkaablite režiim näitab, kuidas valguskiired kius liiguvad. Kiudkaabli režiime on kaks: üherežiimiline ja mitmerežiimiline. Ühemoodiline fiiberopsiklik juhe võimaldab läbida ainult ühte valgusrežiimi, mille läbimõõt on väga õhuke 8-10 mikronit, seega suudab see edastada signaale palju suurema kiirusega ja väiksema sumbumisega. Mitmemoodilise kiu plaastri juhtme südamik on suurem, tavaliselt 50 või 62,5 mikronit, mis võimaldab edastada mitut valgusrežiimi. Seda on viit erinevat edastuskiirust või vahemaad toetavat varianti: 62,5-mikroni OM1, 50 mikronit OM2, 50 mikronit OM3, 50 mikronit OM4 ja 50 mikronit OM5, mida saab eristada standardsete mantlivärvide järgi. Kuna mööda kaablit liigub mitu valgusteed, on vahemaa, milleni mitmemoodilised kiudoptikud võivad ulatuda, tavaliselt lühike. Hoones või ülikoolilinnakus lühimaaedastuseks sobivad kõige paremini mitmemoodilised kiudkaablid.
Kiudude arv: Simpleks või Dupleks
Vastavalt kiudude arvule eristatakse simpleks- ja duplekskiu plaastrijuhet. Simplekskiu plaastrijuhe sisaldab ühte kiudu, mille mõlemas otsas on üks simplekspistik. Arvestades, et duplekskiu plaastrijuhe koosneb kahest klaasist või plastikust kiust ühe duplekspistikuga (või loetakse kaheks simpleksühenduseks).
Jope tüüp: PVC või LSZH
PVC-d ja LSZH-d kasutatakse fiiberplaastri juhtme tavalise mantelmaterjali kirjeldamiseks. PVC ümbrisega kaetud kiudkaablid on tavaliste paigaldustemperatuuride juures paindlikud. Võrreldes PVC plaastri nööridega on LSZH plaastri nöörid jäigemad ja vähem paindlikud, kuid sisaldavad leegiaeglustavat ühendit, mis ei eralda põlemisel mürgiseid suitsu. PVC kiudoptilist plaastrijuhet kasutatakse tavaliselt siseruumides, näiteks horisontaalsetes juhtmetes. Kuigi LSZH-kaablit kasutatakse avalikkusele avatud ventilatsioonita kohtades, näiteks metroodes ja tunnelites, ning seda kasutatakse ka ruumides, millest ei ole lihtne kiiresti väljuda.
Pistiku tüüp: LC, SC, ST või muud
Kiudkaablites (nt LC, SC, ST, MTP või MPO) kasutatakse palju pistikutüüpe. Erinevat tüüpi konnektorid ühendatakse erinevate liidestega, nii et peaksite esmakordselt kasutatavate seadmete liidese tüüpi paremini kinnitama. Kui jagada kriteeriumidega, kas mõlemal küljel olev pistik on sama, saab need jagada sama-pistikutüüpi kiudkaabliks ja hübriidkiudkaabliks. Kiudkaabli plaastrijuhtmed, mille mõlemas otsas on sama tüüpi pistik, hõlmavad LC-LC-kiu plaastrijuhet, SC-st SC-kiudude plaastrikaablit jne. Kuigi hübriidkiudude plaastrijuhtmel on mõlemas otsas erinevad pistikud, näiteks kiudkaabli LC-SC. Kui mõlemal pool olevate seadmete porditüüp on sama, saate valida sama-pistikutüübi kiudkaabli või hübriidjuhtme.
Poleerimistüüp: PC, UPC või APC
Kiudoptilised pistikud on disainitud ja poleeritud erineva kujuga, et minimeerida tagasipeegeldust, mis on eriti oluline üherežiimiliste rakenduste puhul. Selle pistiku poleerimistüübi järgi on PC-, UPC- ja APC-kiudkaablid. Tänapäeval on PC poleerimistüüp asendatud UPC tüübiga. See, kas valite UPC või APC, sõltub teie tegelikust rakendusest. Kuna APC pakub väiksemat sisestuskadu kui UPC, on APC kiudkaablid paremini kasutatavad suure ribalaiusega rakenduste ja pika{4}}vahemaa linkide jaoks, nagu FTTx, passiivne optiline võrk (PON) ja lainepikkusjaotusega multipleks (WDM). UPC kiudkaablid kehtivad aga optiliste süsteemide puhul, mis on sisestuskadude suhtes vähem tundlikud, nagu digitaaltelevisioon ja telefon.
Fiber Patch juhtmete eelised
Suurem ribalaius
Kiudoptilised kaablid pakuvad signaali edastamiseks märkimisväärset ribalaiust ja võivad kanda palju rohkem andmeid kui sama läbimõõduga vaskkaablid. Selle võimekuse võrdlemiseks kasutatakse edastusmeediumi ribalaiuse{1}}kaugusprodukti (BDP) ja suurema BDP-ga kandjatel on sama ribalaiusega andmete saatmisel pikem edastuskaugus. Mida kõrgem on BDP, seda kiiremini saab pakkimata videot edastada suuremate vahemaade tagant, kuvades samal ajal täpselt sama kvaliteediga kui algse signaali. Näiteks mitmemoodilise kiu standardne BDP on 500 MHz/km, mis tähendab, et 500{8}-meetrine mitmemoodiline kiudkaabel suudab edastada sagedust 1 GHz. Ühemoodilise kiu BDP on palju kõrgem kui mitmemoodilise kiu BDP, mis on kõrgem kui keerdpaariga vaskkaablil, mis on kõrgem kui tavalisel HDMI-kaablil.
Pikem vahemaa, suurem kiirus
Kui vaadelda footoneid versus elektronid, siis kiudoptilistes kaablites leviv valgus liigub ligikaudu kahe{0}}kolmandiku võrra valguse kiirusest, samas kui elektronid vaskkaablites jõuavad vaevalt ühe protsendini sellest kiirusest. Sellel tohutul kiiruseelisel on võimalikele vahemaadele äärmiselt suur mõju. Kui vaskkaablite standardkaugus on enamasti 100{6}}, siis kiudoptilised kaablid võivad väikese läbimõõduga laiendada suurt ribalaiust väga pikkadele vahemaadele. Mitmemoodiline kiud võib näiteks 4K HDMI-signaali puhul seda kaugust kolmekordistada ning olenevalt kaabli tüübist, lainepikkusest ja ülejäänud võrgust võib ühemoodiline kiud edastada sama signaali kuni 10 km kaugusele.
Kõrgem Resistentsus
Erinevalt vase{0}}põhistest edastusmeetoditest ei sisalda fiiberoptilised kaablid metallkomponente. Selle tulemusena on nad immuunsed elektro-magnetiliste häirete (EMI) ja raadiosageduslike häirete (RFI) suhtes. Lisaks on kiudoptilised kaablid immuunsed äärmuslike temperatuuri- ja niiskustasememuutuste suhtes, mis mõlemad võivad takistada vaskkaablites edastamist.
Turvalisus
Kuna fiiberoptilised kaablid ei juhi elektrilisi signaale, on edastatavat andmesignaali kaugtuvastamine võimatu ning füüsilise juurdepääsu katsed oleksid jälgimisel tuvastatavad. See turvalisus muudab kiudoptiliseks edastusmeetodiks sellistes tööstusharudes nagu valitsus ja pangad. Ohutuse mõttes ei kujuta fiiberoptilised kaablid ohtu ka sädeme{2}}ohtlikes keskkondades, nagu keemiatehased ja naftatöötlemistehased.
Fiiberoptilise plaastri juhtme kasutamine
Kiudoptiline plaastrijuhe on telekommunikatsiooni oluline komponent, mida kasutatakse andmete edastamiseks optiliste kiudude kaudu pikkade vahemaade tagant. See on sisuliselt kaabel, mille mõlemas otsas on pistikud ja mis on mõeldud optiliste seadmete, näiteks ruuterite, lülitite ja serverite ühendamiseks. Kiudoptilise plaastrijuhtme esmane eesmärk on pakkuda usaldusväärset ja tõhusat vahendit andmete edastamiseks suurel kiirusel. Kasutades elektriliste signaalide asemel valgussignaale, võimaldab fiiberoptiline tehnoloogia kiiremat ja turvalisemat andmeedastust. See on eriti oluline telekommunikatsioonis, kus on vaja kiiresti ja täpselt edastada suuri andmemahtusid. Kiudoptilised plaastrijuhtmed on hädavajalikud mitmesugustes telekommunikatsioonirakendustes, sealhulgas Interneti-ühendustes, telefonivõrkudes, kaabeltelevisioonis ja andmekeskustes. Neid kasutatakse tavaliselt nii elamu- kui ka äriruumides, et luua kiire{6}}internetiühendus ning hõlbustada kõne-, video- ja andmesignaalide edastamist. Viimastel aastatel on nõudlus fiiberoptiliste plaastrijuhtmete järele märkimisväärselt suurenenud, kuna kasvab vajadus kiirema ja usaldusväärsema andmeedastuse järele. Seoses selliste tehnoloogiate nagu pilvandmetöötlus, voogedastusteenused ja asjade internet (IoT) tulekuga kasvab nõudlus suurema ribalaiuse ja väiksema latentsusaja järele. Kiudoptilised plaastrijuhtmed mängivad nende nõudmiste täitmisel otsustavat rolli, pakkudes tõhusaks andmeedastuseks vajalikku infrastruktuuri. Lisaks kasutatakse fiiberoptilisi plaastrijuhtmeid ka uutes tehnoloogiates, nagu 5G võrgud ja nutikad linnad. Need tehnoloogiad nõuavad tugevaid ja{14}}suure võimsusega sidesüsteeme, mida saab saavutada kiudoptiliste plaastrijuhtmete kasutamisega.
Fiiberoptilist plaastrikaablit kasutatakse võrgu loomiseks, eriti seadmete ühendamiseks kohtvõrgus (LAN). See on oluline komponent andme-, kõne- ja videosignaalide edastamisel pikkadel vahemaadel suurel kiirusel. Kiudoptilised plaastrijuhtmed koosnevad õhukeste painduvate klaas- või plastkiudude kimbust, mis on ümbritsetud kaitseümbrisega. Need kiud on võimelised edastama andmeid valgussignaalide abil, mis võimaldab kiiremat ja usaldusväärsemat andmeedastust võrreldes traditsiooniliste vaskkaablitega. Plaastrijuhe toimib sillana seadmete, nagu arvutid, kommutaatorid, ruuterid ja serverid, vahel, võimaldades sujuvat sidet ja andmevahetust. LAN-keskkonnas kasutatakse tavaliselt kiudoptilisi plaastrijuhtmeid võrgulülitite ühendamiseks lõppseadmetega, nagu arvutid, printerid ja IP-telefonid. Need tagavad otsese ja turvalise ühenduse, tagades minimaalse signaalikao ja häired. Seoses kasvava nõudlusega-kiire Interneti ja ühendatud seadmete arvu suurenemisega on fiiberoptilised plaastrijuhtmed muutunud tugeva ja tõhusa võrguinfrastruktuuri säilitamiseks ülioluliseks. Lisaks pakub fiiberoptiline tehnoloogia traditsiooniliste vaskkaablite ees mitmeid eeliseid. Sellel on palju suurem ribalaius, mis võimaldab suuremat andmeedastuskiirust ja toetab ribalaiusega{10}}intensiivsete rakenduste nõudeid. Kiudoptilised plaastrijuhtmed on samuti immuunsed elektromagnetiliste häirete suhtes, mistõttu on need ideaalsed kasutamiseks kõrge elektrimüraga piirkondades või toitekaablite vahetus läheduses.
Kiudoptiline plaastrijuhe on kaabel, mida kasutatakse kahe seadme või komponendi ühendamiseks fiiberoptilises võrgus. Seda kasutatakse peamiselt andmete (nt hääl-, video- või digitaalteabe) edastamiseks suurel kiirusel pikkade vahemaade tagant. Meditsiinilise pildistamise kontekstis on fiiberoptilisel plaastril ülioluline roll kujutiste edastamisel endoskoopias ja muudes meditsiinilistes protseduurides.
See pakub kvaliteetset-kõrge eraldusvõimega-kujutisi, mis aitavad täpsel diagnoosimisel ja ravi planeerimisel. Kiudoptiliste plaastrijuhtmete kiire-edastusvõime tagab minimaalse latentsusaja ja pildikvaliteedi kaotuse, võimaldades arstidel teha protseduuride ajal-reaalajas otsuseid. Lisaks pakuvad kiudoptilised plaastrijuhtmed meditsiinilise pildistamise traditsiooniliste vaskkaablite ees mitmeid eeliseid. Nad on immuunsed elektromagnetiliste häirete suhtes, mis on eriti oluline meditsiinilistes keskkondades, kus on mitmesuguseid elektroonilisi seadmeid.
Jope
Mantel on fiiberoptilise kaabli väliskate. Kuigi see pakub kaitset, ei ole selle peamine eesmärk anda jõudu. Põhimõtteliselt hoiab ümbris kõiki komponente koos: aramiidkiudu ja puhverdatud kiudu, mis hõlmab optilist kiudu.
Aramiidi tugevusliikmed
Aramiidlõngad on tugevad, kuumakindlad{0}kiud. Kiudoptilise kaabli koostu puhul tagavad aramiidtugevuselemendid pistikust ja kogu kaabli ulatuses tõmbetugevuse. Näiteks tootmisprotsessi ajal, kui tõmbate kaablit konnektori külge, aitavad aramiid-tugevuselemendid tagada, et kaabel ja klaasoptiline kiud ei puruneks.
Puhverkate kiududel
Klaasoptiline kiud on valmistatud kahjustuste eest kaitsva (puhver)kattega. Olenevalt plaastri juhtme rakendusest võib puhverkate olla erinevatest materjalidest, mis pakuvad näiteks vastupidavust kõrgetele temperatuuridele või tulekindlust. Puhver kaitseb ka akrülaat-kaetud kiudu, kui see ümbrisesse pressitakse, ning toimib kui soovite, akrülaat-kaetud kiu "tihendina" enne splaissimist või ühendamist.
Optiline kiud
Klaasist või plastist valmistatud optiline kiud on optiline lainejuht, mis koosneb valgust{0}}kandvast südamikust ja ümbrisest, mis püüab valguse südamikusse kinni. Fiiberoptilised sidesüsteemid kasutavad kas ühe-režiimiga või mitmemoodilisi tüüpe.
Tegurid, mida tuleb enne fiiberoptilise plaastri valimist arvestada
1. samm: määrake, millist konnektoritüüpi vajate
Vajaliku pistiku kindlaksmääramiseks peate uurima ühendatavaid seadmeporte ja teadma, millised rakendused seda juhet kasutavad. Fiiberoptilistel plaastrijuhtmetel on erinevad pistikud, et ühendada need erinevate seadmetega.
Järgmine asi, mille peate kindlaks tegema, on see, milline kiudkaabli režiim on teie rakenduse jaoks parim. Kaks saadaolevat režiimi on ühe-režiimi või mitmerežiimilised.
●Ühe{0}}režiimiga fiiberoptiline plaastrikaabel
Sooviksite andmeedastuseks kaug-kasutada ühe-režiimiga fiiberoptilist patchkaablit, kuna ühe-režiimiga fiiberoptiline kaabel on oluliselt kiirem kui mitmemoodiline. Üks{4}}režiim kannab korraga ainult ühte valguskiirt, mis võimaldab laseril töötada lainepikkusel 1310–1550 nm.
● Multimode Fiber Optic Patch Cable
Soovite kasutada mitmerežiimilist kiudoptilist rakenduste jaoks, mille vahemaa on lühem, näiteks hoone sees või A/V-rakendus kohalikus võrgus. Kiudoptilise kaabli maksimaalne pikkus on umbes 400–550 meetrit. Kuid mitmerežiimilised kaablid võivad kanda mitut valgusallikat, muutes need lühikese vahemaa jaoks väga tõhusaks.
3. samm: otsustage, kas soovite ühe- või kahepoolsete kiudude vahel
Optiliste kiudude plaastrijuhtmetel võib olla kahte tüüpi ahelaid: simpleks- või dupleksjuhtmed.
● Simpleks
Simplekskaablil on kaabli mõlemas otsas üks fiiberpistik. Üks ots on saatja, teine ots on vastuvõtja ja need ei ole pööratavad. Seda kasutatakse tavaliselt kahesuunaliste (BIDI) fiiberoptiliste transiiverite puhul. Simplekskaablid on odavamad ja suudavad edastada suurema kiirusega.
● Dupleks
Duplekskiud võimaldavad ühendada kaks kiudühendust kõrvuti kahe{0}}kiudühendusega. Üks ahel edastab ühtpidi ja teine suund edastab tagasi vastupidises suunas. See on suur eelis simpleksi ees, kuna see suudab samaaegselt edastada kahesuunalisi andmeid. Kuid dupleksi negatiivne külg on see, et see ühendab ainult kahte seadet ja täiendavate seadmete lubamiseks on vaja lisapistikuid.
4. samm: valige soovitud kaabli pikkus
See on üsna lihtne. Peate teadma oma seadmete vahelist kaugust ja seejärel valima vajaliku kaabli pikkuse. Kiudoptilise patch-kaabli pikkus on 0,5–50 m.
5. samm: valige pistikupoleerija ja kaablikate
Lõpuks peate otsustama pistiku poleerimise ja kaabli ümbrise üle, mis võivad kaabli jõudlust mõjutada.
● Ühendus poleer
Konnektori poleerimist on kahte tüüpi: UPC või APC. APC poleerimine pakub paremat jõudlust, kuna kadu on väiksem kui UPC-pistikul. Nii et võite soovida APC-poleerimist, kui teie rakendused on tundlikud tagastuskadude suhtes ja nõuavad ülitäpset signaalimist. Kuid APC on kallim kui UPC. Konnektori lakki saate tuvastada selle värvi järgi. APC plaastrikaabel on tavaliselt roheline, UPC plaastrikaabel aga sinine.
● Kaablijakid
Kiudoptiline plaasterkaabel on saadaval erinevat tüüpi mantel:
Low Smoke Zero Halogen (LSZH): leegi{0}}aeglustav jope sobib ideaalselt kasutamiseks põrandate ja hoonete vahel.
Polüvinüülkloriid (PVC): karm jakk, mis on vastupidav hõõrdumisele, oksüdatsioonile, korrosioonile ja lagunemisele. See talub hästi ilmastikutingimusi, muutes selle ideaalseks väliskaablite või pika elueaga kaablite jaoks.
Optiline kiud mittejuhtiv liitmik (OFNP): need kestad on ka leegiaeglustavad ja neil on vähe suitsu, mistõttu need sobivad ideaalselt võrgurakenduste jaoks, mis töötavad seintes ja õhukanalites ilma kanalita.
Soomustatud kaabel: need jakid kasutavad topelttoru ja terashülssi, mis ei lase valgust ja millel on suur muljumisrõhk, mistõttu on need ideaalsed põrandakaablite jaoks, millele närilised võivad astuda või mida isegi närida.
Tundmatu painde suhtes: nendel jakkidel on väike painderaadius ja suur vastupidavus paindumisest{0}}seotud kadudele või kahjustustele. Seda tüüpi plaastrijuhe on mõeldud andmekeskuste ja FTTH rakenduste ning suure-tihedusega kaablite jaoks.
Näpunäiteid fiiberoptilise plaastri juhtme jaoks
Hoidke kiudkaablid puhtad
Suure telekommunikatsiooniettevõtte valdkonnauuringu kohaselt on saastumine optiliste võrkude tõrkeotsingu peamine{0}}põhjus. Kiud on nii haprad, et kui need on tolmu või muu saastusega kaetud, võib optiline signaal halveneda. Veelgi enam, metallosakesed, mida kiudoptiliste pistikute korpused ja kiudkorpused kannavad, blokeerivad kiu, mis põhjustab signaali kadu, vähendades lõpuks võrgu jõudlust ja põhjustades kiudoptilistele võrkudele tuginevatele ettevõtetele suurt kahju. Üldiselt viitab fiiberoptiline puhastamine kiudoptiliste pistikute puhastamisele. Kuidas tagada kiudühenduste puhastamine õigel viisil? On kaks peamist puhastusmeetodit: keemiline puhastus ja märgpuhastus, millest igaüks täidab erinevaid funktsioone. Levinud lahendused on kiu -tüüpi kiupuhastusvahendid, pliiatsipuhastusvahendid, kiupuhastuslapid ja vahttampoonid.
Hoidke Fiber Patch -kaableid korralikult
Olenemata sellest, kas kiudkaablit kasutatakse või ei kasutata, tuleb arvestada ühe olulise punktiga: ärge painutage ega venitage kiudkaablit liiga palju. Tihti juhtub fiiberoptiliste kaablitega töötades, et inimesed venitavad või painutavad neid. Sel põhjusel võib halvimal juhul kiud kahjustada saada. Mõned paindumisest põhjustatud purunemised võivad olla nähtavad, kuid osa kadu ei pruugi olla, näiteks väga madalast temperatuurist tingitud mikroskoopilised kiudude deformatsioonid, puhvri või ümbrise ebatäiuslikkusest tingitud mõnemillimeetrine nihkumine, halb paigalduspraktika või muud tegurid. Kuna sellist kaotust inimsilm otseselt ei näe, jääb see tähelepanuta ja aja jooksul võib asi veelgi hullemaks minna. Suure kaotuse korral, kui kiudplaastri juhtmed tuleb välja vahetada, tuleb tähelepanu pöörata järgmistele olulistele elementidele:
● Kavandage kiudkaabli rada, kasutades kiudude kaitsmiseks sobivaid tööriistu või komponente (nt horisontaalseid kaablihaldureid).
● Ärge painutage kiudoptikaableid üle nende minimaalse painderaadiuse, eriti kitsastes kohtades, kus on suure-tihedusega kiudlappimisalad.
● Ärge lööge fiiberpistikut vastu midagi! Ühest küljest võivad need otsad kuluda või puruneda. Teisest küljest võib kiu otsas purunenud klaas kellegi nahka lõigata. Kiudude hoidmisel või tõmbamisel on soovitatav kasutada kaitsekorke.
● OTDR-i ja kiudoptiliste mikroskoopide kasutamine on soovitatav, kui vajate seadmeid rikete (nt kiudkaabli katkestused või üldine sumbumine) mõõtmiseks ja tuvastamiseks.
Fiiberoptilise plaastri juhtme ülim KKK juhend
K: Milleks kasutatakse kiudoptilist plaastrijuhet?
K: Kas kiudoptilist kaablit saab parandada?
K: Mis vahe on plaastrijuhtmel ja kaablil?
K: Millised on patch-kaabli puudused?
K: Mitut tüüpi kiudplaatjuhtmeid on olemas?
K: Kumb on parem kiud- või vaskkaabel?
K: Miks seda nimetatakse patch-kaabliks?
K: Kas ma saan kasutada Etherneti kaablit patch-kaablina?
K: Kuidas patch-kaabel välja näeb?
K: Mis juhtub, kui kiudoptilist plaastrijuhet õigel ajal ei puhastata?
K: Millised on plaastrijuhtmete eelised?
K: Kui kaua kiudoptilised plaastrijuhtmed tavaliselt kestavad?
K: Mis on plaastrijuhtmete või džemprite maksimaalne pikkus?
K: Miks on fiiberoptilised plaastrijuhtmed nii kallid?
K: Kuidas testite fiiberoptilist plaastrijuhet?
K: Kas ma saan parandada kahjustatud fiiberoptilist plaastrijuhet?
K: Kuidas hoida oma fiiberoptilist plaastrijuhet?
K: Mis on fiiberoptilise plaastrijuhtme minimaalne painderaadius?
K: Mis on fiiberoptilise plaastrijuhtme maksimaalne edastuskiirus?
K: Mis vahe on fiiberoptiliste patch-juhtmete LC- ja SC-pistikutel?
Hiina ühe juhtiva fiiberoptiliste plaastrite tootjate ja tarnijatena tervitame teid meie tehasest laos oleva fiiberoptilise plaastri kaabli ostmisel. Kõik kohandatud tooted on kõrge kvaliteediga ja madala hinnaga. Hinnakirja ja tasuta proovi saamiseks võtke meiega kohe ühendust.
