MTP MPO Fiber Patch Juhtmed MM OM3

V: Suurepärane küsimus – see tuleb kogu aeg ette! MPO (Multi{0}}fiber Push On) on üldine tööstusstandard mitme-kiu pistikute jaoks, samas kui MTP® on suure jõudlusega{2}}bränd, mida toodab USA Conec. Mõelge sellele järgmiselt: kõik MTP-konnektorid on MPO-ga-ühilduvad, kuid mitte kõigil MPO-pistikutel pole MTP täiustatud funktsioone. MTP-versioon pakub väiksemaid tolerantse, eemaldatavaid korpuseid hõlpsamaks tuvastamiseks ja paremat üldist optilist jõudlust. Need on täielikult vahetatavad ja sobivad omavahel, kuid nende segamisel piirab lingi üldist jõudlust madalama kvaliteediga konnektor. Missiooni -kriitiliste andmekeskuse rakenduste jaoks soovitame parimate tulemuste saavutamiseks MTP-d.

V: Polaarsuse eesmärk on tagada, et teie saatja (Tx) ühenduks teises otsas oleva vastuvõtjaga (Rx) – tehke valesti ja signaal on null. Siin on kiire jaotus: tüüp A on "otse-läbi", mille ühes otsas on klahv-üles ja teises otsas klahv-alla. Tüüp B on "ümberpööratud" mõlema otsa klahviga-üles, pöörates kiudude positsioone 1-ase-12 ja 12-1. Tüüp C on "paars Flipped", kus külgnevad paarid vahetavad positsioone. Enamiku 40G/100G paralleelse optika kasutuselevõtu puhul andmekeskustes kasutatakse B-tüüpi kõige sagedamini, kuna see võimaldab mõlemas otsas kasutada samu standardseid A-B duplekspaagid – lihtsam varude haldamine. Kui te pole kindel, saatke meile oma võrguskeem ja me aitame teil välja selgitada õige polaarsuse konfiguratsiooni.

V: Kui OM3 mitmemoodiline fiiber töötab 40 GBASE-SR4 või 100 GBASE-SR4 optikaga, vaatate maksimaalselt 100 meetrit. 10 GBASE{10}}SR puhul võib OM3 ulatuda kuni 300 meetrini. Nüüd, kui vajate veidi suuremat ulatust – näiteks 150 meetrit 40G/100G puhul –, võiksite liikuda OM4 kiudoptiili poole, millel on suurem ribalaius (4700 MHz·km vs. 2000 MHz·km OM3 puhul). Enamik andmekeskuse rakendusi mahub mugavalt OM3 haardeulatusse, kuna riiulite{23}}ja{24}}vahemaa on tavaliselt tunduvalt alla 100 meetri. Kokkuvõte: kulutundlike ja lühema tööajaga projektide jaoks on OM3 täiesti võimekas ja säästab teie raha.

V: See on kriitilise tähtsusega – määrake sugu valesti ja siis rikute konnektorid või puudub ühendus üldse. Isased MTP-pistikud on joondustihvtidega; emaskonnektoritel on juhtaugud, mis neid kontakte vastu võtavad. Siin on kuldreegel: isane paaritub alati emasega, mitte kunagi sama-to-sama. Enamikul transiiverimoodulitel (QSFP+, QSFP28) on sisseehitatud-kontaktidega isasliidesed, seega peab teie plaastrijuhe olema naissoost. Kahe emase magistraalkaabli ühendamisel adapterpaneeli kaudu tegeleb tihvtide joondamisega adapter ise. Valmistame oma kaableid täpsete juhttihvtidega, mis tagavad sub{10}}mikronilise kiu joonduse – nii saavutame need madalad sisestuskadude arvud.

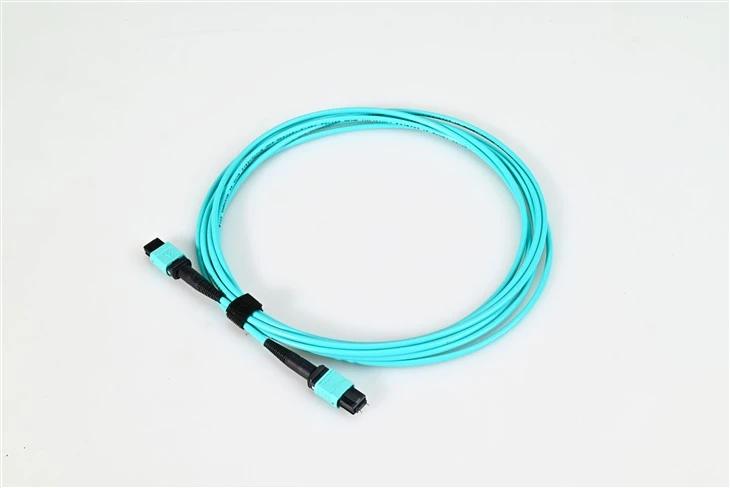

V: Aqua on TIA-598 standardvärvikood laser-optimeeritud mitmemoodiliste kiudude jaoks OM3 ja OM4 – see pole ainult dekoratiivne! Kui töötate tihedas andmekeskuses, kus on sadu kaableid, annab see vesikate kohe teada, et see on mitmemoodiline 50/125 mikroni kiud, mis on loodud VCSEL-i transiiveritele 850 nm juures. Te ei aja seda kogemata kollaste üherežiimiliste{13}}kaablitega. Mõned tootjad kasutavad spetsiaalselt OM4 jaoks Erika Violet'i (veidi erinev toon), et eristada OM3-st, kuigi nii vesi- kui ka violetne on vastuvõetavad. Meie pistikupesad on ka värvikoodiga kiudude arvu järgi: hall 8 kiu jaoks, must 12 kiu jaoks ja punane 24 kiu jaoks – muudab paigaldamise ja tõrkeotsingu palju kiiremaks.

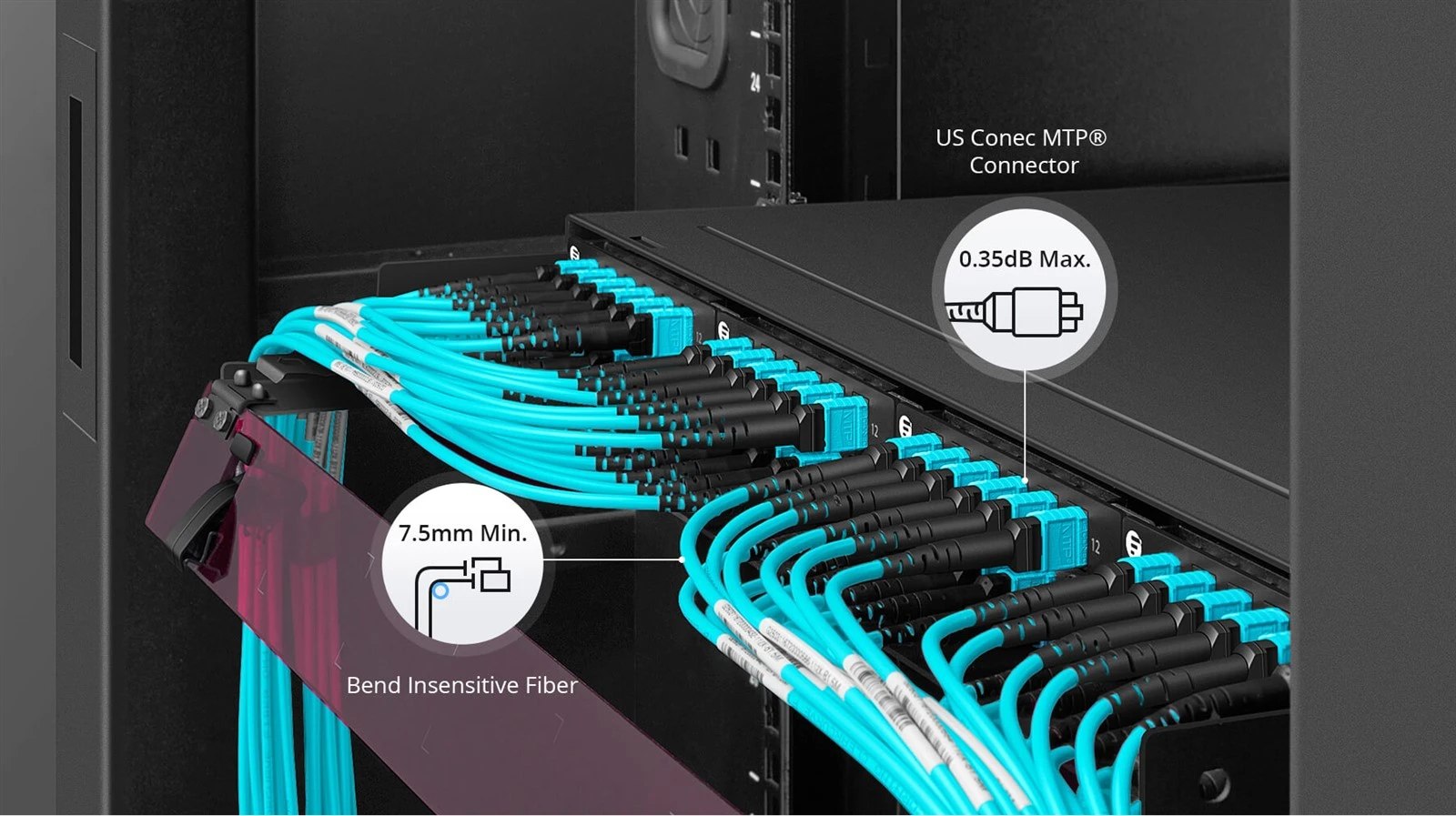

V: Meie MTP/MPO OM3 plaastrijuhtmed on ette nähtud standardsete mitmerežiimiliste MT-liistudega maksimaalseks sisestuskadudeks 0,50 dB või sellega võrdne, kuid pakume ka väikese -kaoga versioone, mis saavutavad tüüpilise väärtusega vähem kui 0,30 dB või sellega võrdne ja maksimaalselt 0,50 dB. Tõeliselt nõudlike rakenduste jaoks saavutavad meie eliit- / esmaklassilised kaablid tüüpiliselt umbes 0,15 dB. Iga meie saadetud kaablit testitakse individuaalselt – kasutame 3D-interferomeetriat, et kontrollida hülsi geomeetriat ja otsa{9}}pinna kvaliteeti. Tagastuskadu on suurem kui 20 dB või sellega võrdne mitmerežiimilise režiimi puhul. Need andmed on olulised, kui arvutate 40G või 100G ühenduste lingieelarvet; iga kümnendik dB loeb üle mitme paigapunkti. Kui vajate oma kirjete jaoks dokumentatsiooni, esitame iga partiiga katsearuanded.

V: Üldse mitte ülemäärane – tegelikult on see tark investeering. MTP/MPO-pistikutega OM3 fiiber toetab 10GBASE-SR-i kuni 300 meetri kaugusele. Ilu on selles, et ehitate infrastruktuuri, mis on valmis 40G ja 100G jaoks, kui teil on vaja uuendada – pole vaja uuesti ühendada. Paljud meie kliendid võtavad täna kasutusele OM3 MTP magistraalkaableid 10G jaoks ja vahetavad hiljem lihtsalt transiiverid välja, et kiirendada. 12-kiuline MTP-pistik töötab suurepäraselt 10G SFP+-ga läbi breakout-kassettide (MTP kuni 6 × LC dupleks), pakkudes teile mitme-kiudkaabli tiheduse eeliseid isegi madalamatel kiirustel. See kõik puudutab teie investeeringu tulevikukindlust.

V: Teil on õigus, et MTP puhastamiseks on vaja spetsiaalseid tööriistu – te ei saa kasutada lihtsalt tavalist LC klikipuhastit. Soovitame MTP-spetsiifilisi rulli-tüüpi puhastusvahendeid või kassetipuhastajaid, mis on mõeldud mitme-kiudude jaoks. Puhastusliigutus peaks ühe liigutusega läbima kõik 12 (või 24) kiu otsa{7}}pinda. Enne iga paaritamist puhastage mõlemad pistikud – isegi üks tolmuosake ühel kiul võib põhjustada 1 dB+ kadu ja rikkuda teie lingi eelarvet. Hoidke need tolmukatted peal alati, kui pistik ei ole ühendatud. Kontrollimiseks vajate MTP-adapteri otsaga mikroskoopi. Lisame igale kaablile tolmukatted ja usaldage mind, kasutage neid. Koristamisele kulunud paar sekundit säästab tunde hiljem tõrkeotsingust.
