Fiiberoptilise kaabli paigaldamine sise- ja välistingimustes

Evolux Fiber Team · Veebruar 2026 · 10 min lugemist

Kiudoptiline paigaldamine on ülitoimivate{0}}võrkude ehitamisel oluline samm. Õige kaabli valimine tagab tõhusa andmeedastuse, pikaealisuse ja vastupidavuse erinevates keskkondades. See juhend hõlmab kiudoptilise kaabli sise- ja välistingimustes paigaldamist ning praktilisi näpunäiteid iga stsenaariumi jaoks.

Kas uus fiiberoptika? Võib-olla soovite meiega tutvudakiudoptilise pistiku põhitõedesiteks.

Kiudoptiliste kaablite tüübid rakenduse järgi

Kiudoptilised kaablid liigitatakse nende kasutuskeskkonna järgi: sise- ja välistingimustes. Igal tüübil on spetsiifilised funktsioonid erinevate tingimustega toimetulemiseks.

Kiudoptilised kaablid siseruumides

Sisesiseseid fiiberoptilisi kaableid kasutatakse tavaliselt hoonetes, kontorites ja andmekeskustes. Need kaablid on painduvad, kerged ja valmistatud tulekindlatest materjalidest-, mis vastavad ohutusnõuetele. Need kogevad vähem keskkonnakoormust kui väliskaablid, kuid peavad vastama rangetele tuleohutusstandarditele.

Tulekahju reiting on olulisem, kui enamik inimesi mõistab. Hoonetulekahju korral võib vale kaablikate eraldada mürgiseid aure või levitada leeke läbi õhukäitlusruumide. NEC (riikliku elektrikoodeksi) artikli 770 kohaselt peate reitingute kohta teadma järgmist.

Vale reitingu kasutamine ei ole lihtsalt koodi rikkumine. Oleme näinud, kuidas paigaldajad juhivad OFNR-kaablit läbi kambriruumide, et säästa mõni senti jala kohta. Ehitusinspektor püüab selle kinni, kõik kistakse välja ja tehakse korraliku kaabliga uuesti. "Sääst" maksis kokkuvõttes umbes 10x rohkem.

Fiiberoptilised väliskaablid

Väliskaablid seisavad silmitsi täiesti erinevate väljakutsetega -temperatuuri kõikumine -40 kraadilt +70 kraadini, niiskuse imbumine, UV-kiirguse lagunemine, füüsiline stress ja mõnikord närilised, kes närivad jope läbi. Need kaablid on ehitatud tugevamaks soomustatud ümbriste ja vett blokeerivate materjalidega.

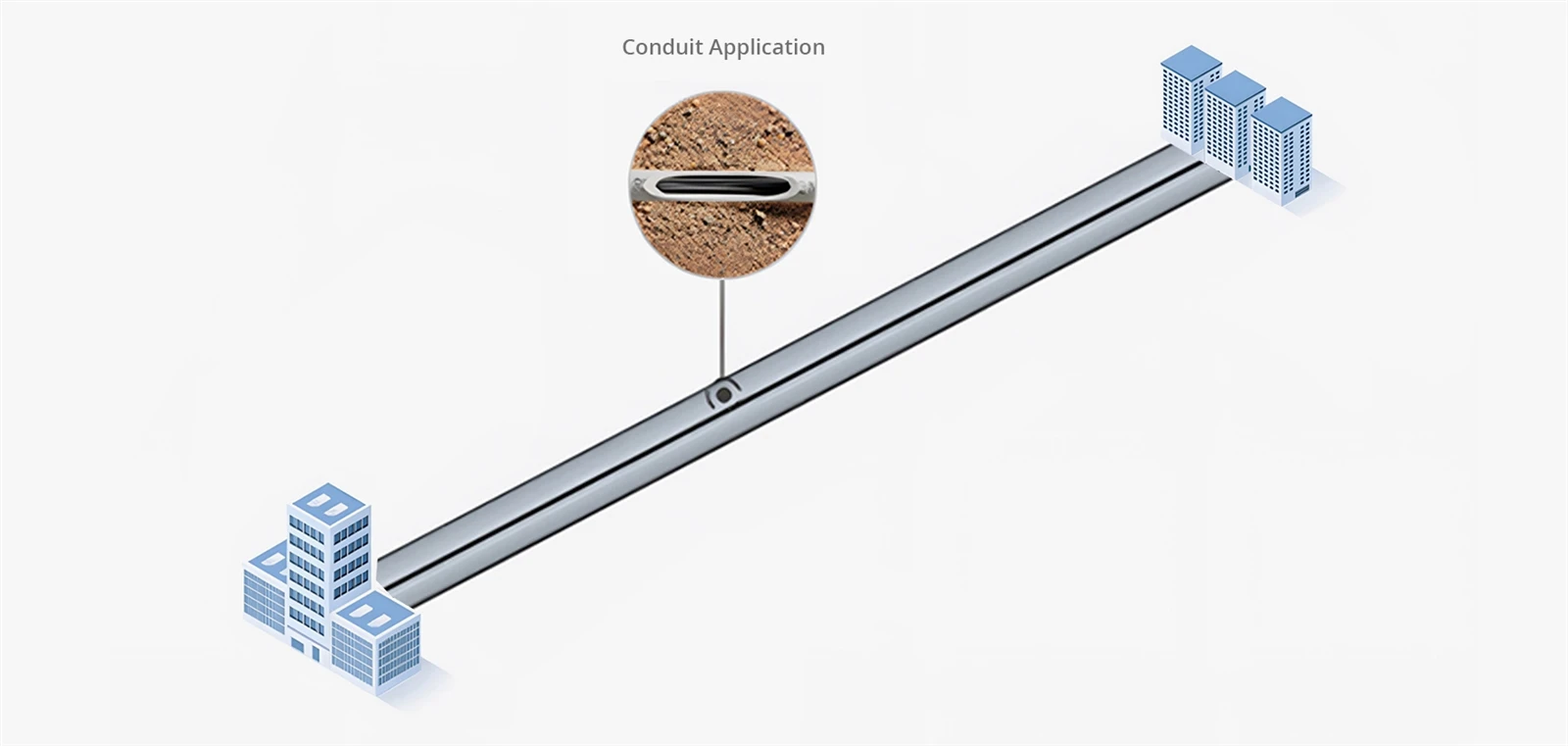

Maa-alused kiudkaablid

Need kaablid tõmmatakse läbi torude, mis on maetud 1–2 meetri sügavusele. Kanal pakub füüsilist kaitset, kuid niiskus satub siiski aja jooksul sisse-sellepärast vajavad maa-alused kaablid vett-blokeerivat geeli või kuiva{5}}plokkteipi. Määrdeainega{7}}ühilduvad ümbrised aitavad vähendada hõõrdumist kanalisüsteemi pikkade tõmbamiste ajal.

Otsesed maetud kaablid

Erinevalt maa-alustest kaablitest lähevad otse maetud kaablid maasse ilma torudeta. Nad vajavad tugevdatud soomust-gofreeritud terasest või alumiiniumlinti-, et toime tulla pinnase survega ja näriliste kahjustustega. Evolux pakubsoomustatud kaablidtäiustatud kaitsega, mis on spetsiaalselt loodud otseseks matmiseks.

Õhukaablid

Õhukaablid ripuvad postide vahel või kinnituvad hoonete külge. Nad on kaitstud maa-aluste ohtude eest, kuid selle asemel seisavad silmitsi tuulekoormuse, jää kogunemise ja pideva UV-kiirgusega. Ise-toestavad konstruktsioonid koos sisseehitatud-terastraadiga on standardsed,-mesenger kannab kaabli raskust, samas kui optilised kiud on sees kaitstud.

Allveelaevade kaablid

Veealuseks kasutamiseks jõgedes, järvedes või rannikualadel vajavad kaablid suurepärast veekindlust. Enamikul juhtudel kasutatakse mitut tõket: geel-täidisega torud, vees-paisuvad teibid ja hermeetiliselt suletud konstruktsioon. Rasked soomused kaitsevad ankrulöökide eest.

Paigalduseelne-planeerimine

Siin on midagi, mida enamik juhendeid piisavalt ei rõhuta: planeerimine hoiab ära umbes 95% installiprobleemidest. Mitte tehnikaprobleemid-planeerimisega seotud probleemid. Keegi unustas kontrollida, kas olemasolev kanal on juba täis. Keegi ei saanud aru, et teeületuskohaks on vaja luba. Keegi tellis 20 meetrit lühikese kaabli.

Enne millegi tellimist kõndige läbi kogu marsruut ja dokumenteerige:

Kogu kaugus- mõõda seda, ära hinda. Lisage 10-15% lõtku ja marsruudi variatsioonide jaoks.

Takistused- seinad, laed, olemasolevad kommunaalteenused, teede ristumiskohad

Keskkonnatingimused- kas see puutub kokku äärmuslike temperatuuridega? Niiskus? Kemikaalid?

Olemasolev infrastruktuur- kas saate kasutada olemasolevaid kanaleid, kaablisahtleid või teid?

Vajalikud load- kaevetööde luba, ehitusluba, -eesõiguslepingud-

Välitöödel helistada811(USA-s), et leida enne kaevamist olemasolevad maa-alused kommunaalteenused. See on seadusega nõutud ja gaasijuhtme või toitekaabli tabamine tekitab tõsiseid probleeme.

Kiudoptilise paigaldamise parimad tavad

Kiudkaablid pakuvad suuri eeliseid-suurt ribalaiust, väikest kadu ja vastupidavust elektromagnetilistele häiretele. Kuid need eelised ilmnevad alles siis, kui installimine on õigesti tehtud. Siin on sihipärased nõuanded erinevate paigaldusstsenaariumide jaoks.

Fiiberoptika paigaldamine siseruumidesse

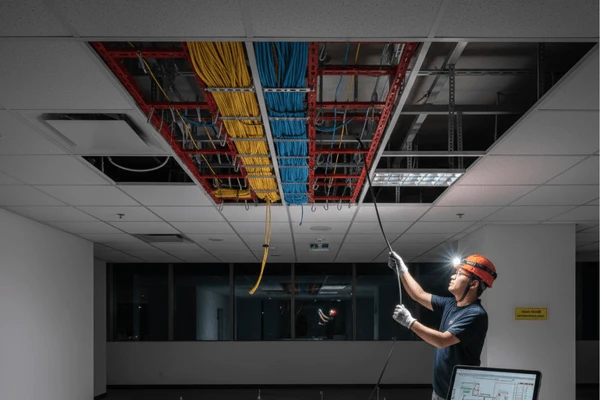

Lagede ja tõstetud põrandate paigaldus

Langetatud laed ja kõrgendatud põrandad on ilmselt kõige lihtsamad kohad kiudude kasutamiseks. Laepaneele saab tavaliselt üles lükata ja kõrvale nihutada, mis annab juurdepääsu ülaltoodud kaablitele. Kõrgendatud põrandaplaadid tõusevad samamoodi välja.

Nendes ruumides olevad kaablid peaksid olema hästi{0}}toetatud ja organiseeritud. Kasutage sirgel jooksmisel kandikuid, J-konkse või takjapaelu-, mille vahe on umbes 4–5 jalga, ja suunamuutuste korral lisatugesid.

Üks asi, mida inimesed unustavad: kinnitage toed hoone konstruktsioonile, mitte laevõrele. Võre on mõeldud ainult plaatide kaalu hoidmiseks. Oleme näinud, et laeosad langevad alla, kui liiga palju kaableid on aja jooksul võrku kinnitatud. See ei juhtu kohe,-kuhjub kuid või aastaid,-kuid kui see läheb, eemaldab see kõik, mis on selle all.

Mõned muud asjad, mida lae paigaldamisel jälgida:

Ärge asetage kaableid otse laeplaatidele. Nad vajuvad ja lõpuks kukuvad.

Ärge pingutage tõmblukksidemeid liiga pingule. Tekitab stressipunkte, mis tekitavad hiljem probleeme. Velcro rihmad töötavad paremini.

Hoidke kiud toitekaablitest vähemalt 12 tolli kaugusel. Fiber on häirete suhtes immuunne, kuid toitekaablid toodavad soojust.

Jaotises-Kabineti paigaldus

Rackkappide sees olevad kaablid tuleb korraldada. Sasised nagid põhjustavad tõelisi probleeme-, mida on raskem tõrkeotsingut teha, lihtsam on midagi kogemata lahti ühendada, õudusunenägu hiljem muudatusi teha.

Kasutakiudplaadidpuhaste lõpp-punktide jaoks. Suunake kaablid läbi vertikaalsete ja horisontaalsete kaablihaldurite, mitte ei lase neil üle seadmete rippuda. Hoidke kiud- ja toitekaableid riiuli vastaskülgedel.

Jätke hooldusahelad{0}}lisakaabel edaspidiseks kasutamiseks alati kokku keeratud. Ilma lõtkuta võib isegi mõne tolli kaugusel seadme liigutamine nõuda uute kaablite tõmbamist.

Püstikupaigaldised

Vertikaalsed kaablid korruste vahel on kaabli kaalu tõttu keerulised. Kaabel ise võib aja jooksul venida, kui seda korralikult ei toetata.

Kasutage tõusutorude jaoks OFNR{0}}minimaalset nimikaablit-OFNP, kui tõusutoru ühendub jaoturiruumidega. Toetage kaableid korrapäraste ajavahemike järel, kasutades kiud-nimetatud klambrid. Tavalised metallklambrid võivad kiudu purustada, kui neid üle pingutada.

Siin on näpunäide, mis säästab palju vaeva: alusta ülemiselt korruselt ja tõmba alla, mitte üles. Kaabli ülestõmbamine võitleb gravitatsiooniga kogu teekonna vältel ja koormus suureneb iga tõmbamismeetriga. Allatõmbamine võimaldab gravitatsioonil aidata, selle asemel, et teiega võidelda.

Võib-olla on erinevate kaablitootjate käsitsemisprotseduurid veidi erinevad. Seega kontrollige kaabli andmelehel maksimaalset vertikaalset tõusu ilma toetuseta ja järgige esmalt nende juhiseid.

Fiiberoptika paigaldamine välitingimustesse

Kanali paigaldamine

Toru pakub väliskaablitele hea pikaajalise{0}}kaitse, kuid kui see on paigaldatud, on muudatuste tegemine keeruline ja kulukas. Planeerige marsruut eelnevalt hoolikalt.

Kui tõmbate kaablit läbi toru, hoidke kõik üleminekupunktid sujuvad. Harukarpide ja käeaukude juures ärge laske kaablitel toetuda teravatele servadele-lisage lühike painduv toru või sisemus, et juhtida kaablit ümber nurkade. Tõmbekastid jagavad pikad jooksud juhitavateks segmentideks ja annavad teile juurdepääsu edaspidiseks tööks.

Paigaldamise ajal pange torusse alati tõmbeköis. Sul läheb seda hiljem vaja. Kasutage pikkade tõmbamiste jaoks kiud-ühilduvat määrdeainet,-vee-põhine geel toimib hästi, kuid veenduge, et see sobib teie kaablikatte materjaliga.

Märkus.Kanali kõverate siseraadius peaks olema vähemalt 10 korda suurem kaabli välisläbimõõdust. Tavalise 8 mm väliskaabli puhul on see vähemalt 80 mm painderaadius. Juhtmete vaheline kaugus tõmbepunktide vahel peaks olema piiratud 100 jalaga, ühe segmendi kohta ei tohi olla rohkem kui kaks 90-kraadist kurvi. Nende piiride ületamine suurendab järsult tõmbepinget.

Joonis-8 tehnika

Tõeliselt pikkade,-mitu sada jalga või enama tõmbe korral-ärge proovige seda kõike korraga teha. Tõmmake vahepealsesse punkti, asetage üleliigne kaabel joonisel 8 (mitte ringikujuliselt, mis põhjustab keerdumist), seejärel jätkake tõmbamist. See jaotab pinget ja hoiab ära kaabli maksimaalse tõmbetugevuse ületamise.

Otsene maetud paigaldus

Otsene matmine asetab kaabli otse maasse ilma juhtmeta. Teil on kindlasti vaja soomustatud kaablit, mis on ette nähtud otseseks matmiseks-tavaline väliskaabel ei kesta kauem kui aasta või kaks.

Enne kaevamist helistage811olemasolevate kommunaalteenuste asukoha leidmiseks. Seadusega nõutud enamikus kohtades. Gaasitoru või fiiberpagasiruumi tabamine on parimal juhul kallis, halvimal juhul ohtlik. Hankige kaevetööde load-enamik jurisdiktsioone nõuab neid.

Matmissügavus sõltub asukohast:

Matke alati allapoole oma piirkonna külmapiiri. Külmumis-sulatustsüklid võivad pinnast nihutada ja liiga madalale maetud kaableid kahjustada.

Pärast kaabli paigaldamist täitke esmalt liiva või peene pinnasega,{0}}ilma kivideta otse kaablile. Paigaldage hoiatuslint umbes 12 tolli kõrgusele. Dokumenteerige täpne marsruut GPS-koordinaatide või üksikasjalike mõõtmistega. Keegi tänab teid aastate pärast, kui tal on vaja see leida.

Antenni paigaldamine

Antenni paigaldus riputab kaablid postide vahele. Väldib kaevamiskulusid, kuid jätab kaablid ilmastiku{1}}tuule, jää, päikese ja temperatuurikõikumiste mõjule.

Isekandvad{0}}kaablid koos integreeritud Messengeri juhtmega on standardsed. Messenger kannab raskust ja tuulekoormust, samas kui optilised kiud on sees kaitstud. Elektriliinide lähedale paigaldamiseks kasutavad kõik-dielektrilised isetoetavad-(ADSS) kaablid elektriohtude vältimiseks terase asemel aramiidlõnga.

Pooluste vahele jäämine on olulisem, kui inimesed aru saavad. Liiga pinge tekitab külma ilmaga pingeprobleeme, kui kaabel kokku tõmbub. Liiga lõtv põhjustab liigset liikumist tuules, tekitades kinnituskohtades väsimust. Üle 100 meetri pikkuste vahekauguste või karmi ilmaga piirkondade puhul soovite tõenäoliselt, et insener arvutaks õige languse.

Kohtades, kus kaablid sisenevad hoonetesse, paigaldage laiendusaasad. Temperatuurimuutused põhjustavad märkimisväärset paisumist ja kokkutõmbumist-ilma ahelateta, et liikumine koondab pinge sissepääsupunktidesse ja võib aja jooksul kahjustada nii kaablit kui ka hoone läbiviike.

Splaissimine ja lõpetamine

Kaablite paigaldamine on pool tööd. Nende õige ühendamine on teine ​​pool.

Fusion splaissimine

Fusion splaissing sulatab kaks kiu otsa elektrikaarega kokku. Heal liitliistul pole kadu-tavaliselt alla 0,05 dB. Seetõttu on see püsipaigaldiste standard.

Protsess nõuab täpsust igal etapil:

Ribakaitsekate palja kiu paljastamiseks. Kasutage sobivaid kiueemaldajaid-improviseeritud tööriistad, mis kahjustavad klaasi.

Puhaspaljas kiud 99% isopropüülalkoholiga ja ebemevabad salvrätikud. Üks kord pühkimisosa kohta.

Lõhkugekiudu, et luua tasane, risti asetsev otspind. Lõhestuskvaliteet määrab splaissimise kvaliteedi-, kui see näeb välja lõhenenud, nurga all või kare, eemaldage veel ja proovige uuesti.

Kaitseasetades kiud splaissijasse. See joondab need automaatselt ja rakendab kaare.

Kaitstaliitmine termokahaneva ümbrisega-. Paljad fusioonpleisingud on äärmiselt haprad.

Kui liitja hindab kadu üle 0,05 dB, läks midagi valesti. Parem teha see uuesti, kui aktsepteerida marginaalset pleissi.

Lõpetamistööde eest, kvaliteetfiiberoptilised patsidtehase{0}}poleeritud pistikutega muudavad lõpptulemused tõeliseks.

Mehaaniline liitmine

Mehaanilistes pleissides kasutatakse liitmise asemel joondusseadmeid ja indeks{0}}sobivat geeli. Kiirem paigaldada, pole vaja kalleid termotuumasünteesiseadmeid.

Kompromiss: suurem kadu (tüüpiliselt 0,1-0,5 dB võrreldes termotuumasünteesi puhul alla 0,05 dB) ja väiksem pikaajaline töökindlus karmides keskkondades. Sobilik erakorraliste remonditööde või vähese kiududega{5}}tööde eest, kus seadmete hind on muret tekitav. Püsiva infrastruktuuri jaoks on termotuumasünteesi endiselt õige tee.

Pistikute tüübid

Erinevad rakendused nõuavad erinevaid pistikuid:

Meiefiiberoptilised pistikudsaadaval kõigis standardtüüpides nii tehase- kui ka väliotsa jaoks.

Testimine ja dokumenteerimine

Ärge jätke testimist vahele. "Link süttib" ei tähenda, et installimine oleks hea. Piirne install võib töötada 10 G korral, kuid ebaõnnestuda 100 G korral või töötada suvel hästi, kuid talvel välja kukkuda.

Visuaalne kontroll

Enne millegi ühendamist kontrollige kontrollmikroskoobiga 200–400-kordse suurendusega iga pistiku otsapinda. Otsige tolmu, sõrmejälgi, kriimustusi üle südamiku, kiipe ümbrises.

Saastumine põhjustab enamiku kiudoptilise võrgu probleeme. Üks tööstusharu uuring näitas, et see on kõnede tõrkeotsingu põhjus number üks. Puhastage saastunud pistikud sobivate puhastusvahenditega ja{2}}vaadake uuesti üle. Südamikku ületavad kriimustused tähendavad, et pistik vajab väljavahetamist.

Kaotuse testimine

Optiliste kadude testikomplektid mõõdavad sisestuskao kogusummat lõpuni -otseni-. Võrrelge mõõdetud tulemusi oodatava kahjuga:

Eeldatav kadu=(kiu pikkus × sumbumine) + (pistikud × 0,3 dB) + (liitmikud × 0,1 dB)

Tüüpiline kiudude sumbumine:

Üks{0}}režiim 1310 nm juures: 0,35 dB/km

Üks{0}}režiim 1550 nm juures: 0,25 dB/km

Multirežiim 850 nm juures: 3,0 dB/km

Kui mõõdetud kahju on oluliselt suurem kui arvutatud, on midagi valesti. Leidke see enne installiga nõustumist. Ruumide kaabelduse jaoks pakub standard TIA-568 konkreetseid kadude eelarveid ja testimisnõudeid, mida enamik kaubanduslikke paigaldusi peaks järgima.

OTDR testimine

OTDR (Optical Time{0}}Domain Reflectometer) saadab valgusimpulsse ja mõõdab peegeldusi, näidates kõiki pistikuid, ühendusi, painutusi ja rikkeid piki lingi. Jälg ütleb teile täpselt, kus probleemid on ja kui tõsised.

Salvestage iga kiu jaoks OTDR-jäljed. Kui miski kuude või aastate pärast ebaõnnestub, näitab praeguste ja algsete jälgede võrdlemine täpselt, mis muutus. Hoidke dokumente sealt, kus tulevased tehnikud selle tegelikult leiavad,-mitte kellegi sülearvutist, mis lahkub töökoha vahetamisel.

Levinud probleemid ja lahendused

Link ei looda üldse

Kontrollige selles järjekorras: kas konnektorid on korralikult paigas? Kas kiud on õigesti ühendatud (jälgige seda füüsiliselt)? Kas TX/RX polaarsus on õige? Konnektorid puhtad?

Vahelduvad vead või kõrge bitiveamäär

Peaaegu alati üks kolmest asjast: saastunud pistikud, marginaalne optiline võimsus (link töötab, kuid marginaal puudub) või painderaadiuse rikkumine kuskil teel. Kontrollige marsruuti füüsiliselt, otsides kitsaid käänakuid-riiulite sees, suunamuutuste korral kõikjal, kus kaabel on kitsasse kohta "topitud".

Link töötas varem, nüüd mitte

Midagi muutus. Kas piirkonnas tehti mingeid töid? Kas keegi ühendas või lahutas midagi? Võrrelge praegust OTDR-i jälge algse lähtejoonega.

OTDR näitab ühel hetkel ootamatult suurt kaotust

See võib olla määrdunud pistik, halb ühendus, tihe kurv või füüsiline vigastus. Alusta puhastamisega. Kui see probleemi ei lahenda, kontrollige füüsiliselt asukohta, mille OTDR tuvastab.

Järeldus

Hea fiiberpaigaldus taandub põhitõdedele: keskkonnasõbralik kaabel, hoolikas käsitsemine, puhtad ühendused, korralik testimine. Pole keeruline, kuid detailid loevad. Jätke need vahele ja lahendate probleeme aastaid.

Evolux Fiber pakub terviklikke fiiberoptiliste komponentide{0}}pistikuid, plaastrijuhtmeid, patsid, adaptereid ja klemmikarpe. Teie projektide jaoks on saadaval tasuta näidised ja tehniline tugi.

Kas teil on installimise kohta küsimusi? Võtke ühendust meie meeskonnagaabi saamiseks.
