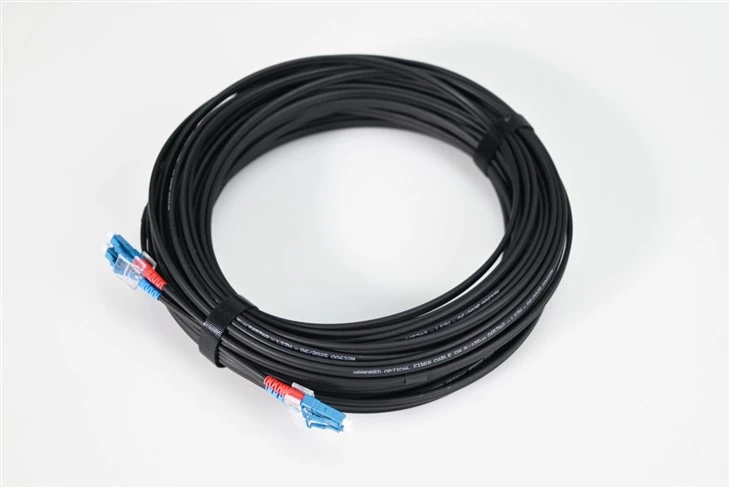

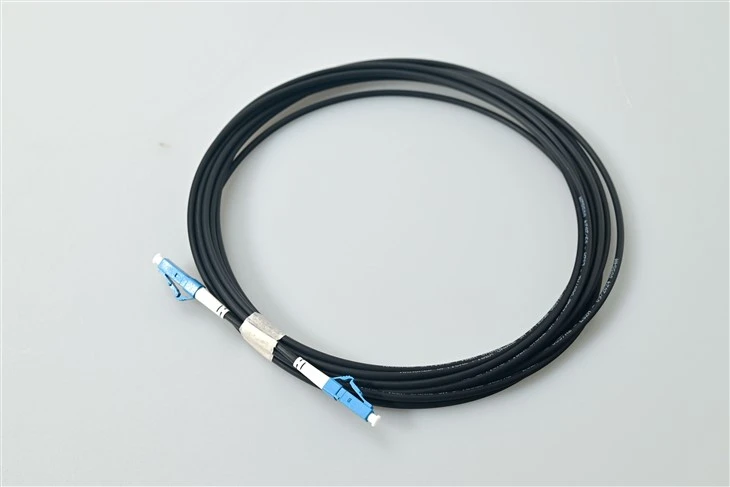

Mis on LC LC patch-kaabel?
LC-LC fiiberoptiline plaastrijuheon väike kompaktne patch-kaabel, mida kasutatakse paljudes rakendustes. Need võrgulahendused hõlmavad telekommunikatsioonivõrke, kohtvõrke, andmetöötlusvõrke, seadmete lõpp- ja ruumide jaotusi. LC-LC-vahejuhtmed on loodud pakkuma kiireid Etherneti lahendusi Gigabit-rakendustes ja ATM-rakendustes väiksema ruumikuluga.
Spetsifikatsioon
| Parameeter | Üksus | FC, SC, LC/ Armored fiber patch cord | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Sisestamise kadu (tavaline) | dB | Väiksem või võrdne 0,3 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,3 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,3 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,3 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,3 | Väiksem või võrdne 0,3 |
| Tootmiskaotus | dB | Suurem kui 45 või sellega võrdne | Suurem või võrdne 50 | Suurem või võrdne 60 | Suurem või võrdne 30 | Suurem kui 45 või sellega võrdne | Suurem või võrdne 50 | Suurem või võrdne 30 | Suurem kui 45 või sellega võrdne | Suurem või võrdne 50 | Suurem kui 35 või sellega võrdne | Suurem või võrdne 55-ga | Suurem või võrdne 75-ga |
| Töölainepikkus | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Vahetatavus | dB | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | ||||||||
| Vibratsioon | dB | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | ||||||||
| Töötemperatuur | kraadi | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Säilitustemperatuur | kraadi | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kaabli läbimõõt | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Omadused
Vastab kasvavatele nõudmistele SFF-lahenduste järele
LC-pistikud on valmistatud ainult 1,25 mm läbimõõduga ümbrisega, mis on suureks eeliseks tihedalt asustatud fiiberoptilise võrgu jaoks. LC-pistik on toodetud vastavalt standardile IEC 61754-20 suure tihedusega ühenduste jaoks, nagu SFP, XFP ja SFP+ transiiverites.
Ühe- või mitmerežiimiline LC-LC, tõusutoru või liitmik
Meie varustameLC-LC-kiudoptilise kaabli komplektid ühe- ja mitmerežiimiliste valikutega, üherežiimiliste (9/125 OS1, OS2), dupleks- ja mitmerežiimiliste (50/125 ja 62,5/125) valikutega. Saate valida, kas see on mõeldud tõusutorude või jaoturiühenduste jaoks või kui soovite, et see oleks täielikult kohandatud, võtke meiega ühendust, et saada lisateavet meie LC-LC plaastrijuhtmete OEM-/ODM-teenuse kohta.
Lihtne ja mugav väljatõmmatav
Mugavalt fikseeritava konfiguratsiooniga LC-LC-ühendused on varustatud lukustusmehhanismidega, mis sarnanevad RJ45-pistiku kinnituslapiga. Nüüd on pistikut seadmest lihtne ühendada ja lahti ühendada. Lukustuslipikud on survevalatud-, mis on vastupidavamad tõmbetele, pingetele, tõmblustele ja löökidele kaabli paigaldamise ja hoolduse ajal.
Ohutu ja testitud kiudkoost väikese sisestuskaoga
Meie plaasternöörid on 100% optiliselt kontrollitud ja testitud, et tagada väike sisestuskadu, mis ei ületa 0,02 dB.
Rakendused
Värvi{0}}kodeeritud andmekeskuse kaablihaldus
Mustad simpleks-LC-kiudkaablid võimaldavad visuaalselt eristada keskkondades, kus värvi{0}}kodeerimine aitab kiiresti rikkeid eraldada. Võrguoperatsioonide meeskonnad, kes haldavad tuhandeid plaastriühendusi, kasutavad musta -ümbrisega LC UPC-juhtmeid, et määrata konkreetseid VLAN-e, -väli-ribahalduslinke või reserveeritud testporte.
SFP ja SFP+ transiiveri lappimine
Selle LC-simplekskaabli 1,25 mm väikese kujuga ümbris sobib SFP, SFP+ ja XFP optiliste moodulite kompaktse porditihedusega. Insenerid, kes kasutavad 48-pordiliste SFP+ liinikaartidega suure-tihedusega lüliteid, toetuvad õhukestele mustadele LC-plaastrijuhtmetele, et minimeerida kaablikimbu läbimõõtu. Nende transiiverite paarituspoole jaoksLC duplekskiudoptilised adapterid suure{0}tihedusega paneelide paigaldamisekson standardliidese komponent.
Ringhäälingu marsruutimine ja põhijuhtimisruumid
Televisiooniseadmed standardiseerivad sageli videomarsruuteri ühendusliinide jaoks mõeldud musta kiu džemprid, et vähendada visuaalset segadust stuudiovalgustuses. Lihtsa LC UPC konstruktsioon sobib ühesuunaliste SDI-üle-kiududega, kus on vaja ainult ühte edastus- või vastuvõtuahelat.
Laboratoorsed ja katsestendi mõõteriistad
Optiliste testide insenerid ühendavad OTDR-i üksused, optilised võimsusmõõturid ja spektrianalüsaatorid, kasutades musti LC-simplekskaableid, mis eristuvad värviliste võrdluskiudude vastu. Madala 0,2 dB sisestuskao spetsifikatsioon tagab minimaalse mõõtemääramatuse kalibreerimise ajal.
Turvalised valitsus- ja finantsvõrgustikud
Rangete kaablituvastuspoliitikatega rajatistes kasutatakse salastatud või tundlikes võrgusegmentides musti LC ühemoodilisi plaastrijuhtmeid. Mitte-standardne värv hoiab ära juhusliku rist-ühenduse üldotstarbelise-kollase ühemoodilise kaabliga.
Väljas-to-sisemised eralduspunktid
Tehnikud, kes lõpetavad välistingimustes soomustatud kaableid hoone sisenemispunktides, lähevad sageli enne põhijaotusraami paikamist üle mustadele siseruumides asuvatele simpleks-LC-jumpsidele. Värvikontrast tähistab selgelt piiritlemist välistehase ja ruumide kaabelduse vahel.
KKK
1. küsimus: Miks valida ühemoodilise LC-patch-kaabli jaoks tavalise kollase asemel must jope?
V: Mustad LC-simplekskaablid teenindavad spetsiaalseid kaablihaldusvajadusi. Andmekeskuse operaatorid kasutavad neid haldusliikluse, testimisahelate või turvaliste võrgusegmentide visuaalseks eraldamiseks tootmiskollastest ühemoodilistest linkidest.
2. küsimus: kas see simpleks-LC UPC-kaabel ühildub dupleks-SFP+ transiiveritega?
V: SFP+ moodulitel on eraldi TX- ja RX-pordid, millest kumbki toetab simpleks-LC-pistikut. Kui eelistatakse edastus- ja vastuvõtuteede sõltumatut marsruutimist, võib paar musta LC-simpleks-plaastrikaablit asendada ühe duplekskaabli.
3. küsimus: mida tähendab 1,25 mm hülssi suurus pordi tiheduse jaoks?
V: 1,25 mm keraamiline ümbris on pool SC- või FC-pistiku läbimõõdust, võimaldades samas paneeliruumis kahekordset portide arvu. Suure -tihedusega LC-paneelid mahutavad 72 või 144 porti ühes riiuliüksuses. Sügavamaks võrdluseks selle kohta, kuidas LC tihedates keskkondades suuremate{6}}vormingutega konnektoritega kokku puutub, vtsuure-tihedusega LC-kiudpistiku lahendused andmekeskuste ja ettevõtete kaabelduse jaoks.
4. küsimus. Kuidas tõmbe-lipiku lukustusmehhanism hooldust lihtsustab?
V: Iga LC UPC pistiku sissepritse{0}}riiv vabastatakse lihtsa pöidlaga vajutamisega, sarnaselt RJ45 pistikule. Ülekoormatud plaatpaneele hooldavad tehnikud hindavad tööriista -tasuta lahtiühendamist, mis vähendab juhuslikke kiukahjustusi.
K5: Millist sisestuskadu võin oodata sellelt mustalt LC-simplekskaablilt?
V: Tehase testimine tagab sisestuskadu, mis on väiksem või võrdne 0,2 dB ühendatud konnektori paari kohta. See range tolerants säilitab optilise võimsuse eelarve telekommunikatsioonioperaatorivõrkude pikkade kaskaadühenduste puhul.
K6: kas musta jope materjal on LSZH või PVC?
V: Saadaval on mõlemad jope valikud. Määrake LSZH siseruumides kasutatavate õhutusruumide või tõusutorude keskkondade jaoks, kus tulenõuete järgimine nõuab vähese -suitsu ja halogeeni{2}}vabu materjale. PVC-jakid sobivad üldotstarbeliseks-raamide lappimiseks.
7. küsimus: kas ma saan tellida kohandatud pikkusi rack-to-rack simplex jooksmiseks?
V: Jah. OEM simplex LC ühemoodilised kaablid on saadaval pikkusega 0,5 meetrit kuni 100 meetrini. Hulgiostjad, kes hankivad musta kiu plaastrijuhtmeid suurte juurutuste jaoks, saavad mahuhinna.
K8: Kas must värv mõjutab optilist jõudlust?
V: Ei. Jope pigmentatsioon ei mõjuta sisemist kiudu ega konnektori poleerimist. Must simpleks LC UPC-kaabel vastab samadele sisestuskao ja tagasivoolukao spetsifikatsioonidele kui kollased ekvivalendid. Kui hindate ka konnektorivormingu erinevusi,praktilised erinevused LC- ja SC-kiudoptilise patch-juhtme pistikute vahelhõlmab peamisi kompromisse{0}}levinud kasutuselevõtu stsenaariumide jaoks.
