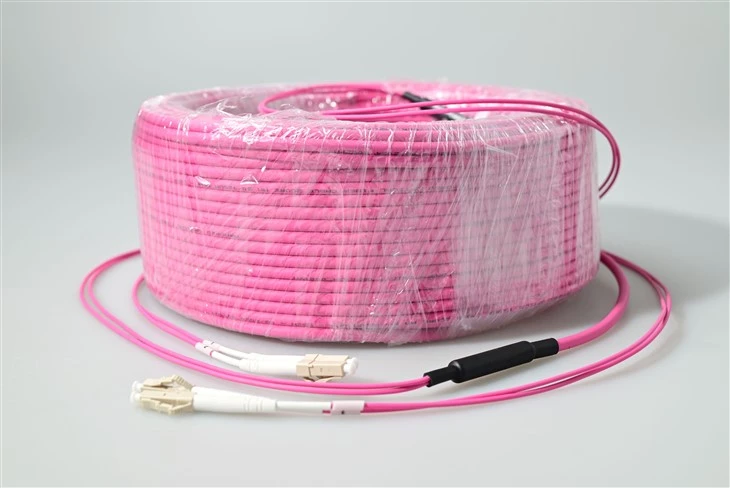

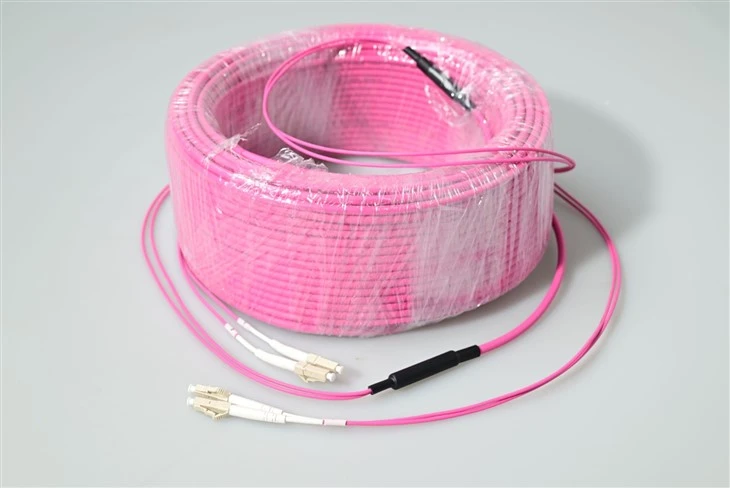

Mis on LC LC patch-kaabel?
LC-LC fiiberoptiline plaastrijuheon väike kompaktne patch-kaabel, mida kasutatakse paljudes rakendustes. Need võrgulahendused hõlmavad telekommunikatsioonivõrke, kohtvõrke, andmetöötlusvõrke, seadmete lõpp- ja ruumide jaotusi. LC-LC-vahejuhtmed on loodud pakkuma kiireid Etherneti lahendusi Gigabit-rakendustes ja ATM-rakendustes väiksema ruumikuluga.
Spetsifikatsioon
| Parameeter | Üksus | FC, SC, LC/ Armored fiber patch cord | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Sisestamise kadu (tavaline) | dB | Väiksem või võrdne 0,3 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,3 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,3 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,3 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,3 | Väiksem või võrdne 0,3 |
| Tootmiskaotus | dB | Suurem kui 45 või sellega võrdne | Suurem või võrdne 50 | Suurem või võrdne 60 | Suurem või võrdne 30 | Suurem kui 45 või sellega võrdne | Suurem või võrdne 50 | Suurem või võrdne 30 | Suurem kui 45 või sellega võrdne | Suurem või võrdne 50 | Suurem kui 35 või sellega võrdne | Suurem kui 55 või sellega võrdne | Suurem või võrdne 75-ga |
| Töölainepikkus | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Vahetatavus | dB | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | ||||||||
| Vibratsioon | dB | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | ||||||||
| Töötemperatuur | kraadi | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Säilitustemperatuur | kraadi | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kaabli läbimõõt | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Omadused
Vastab kasvavatele nõudmistele SFF-lahenduste järele
LC-pistikud on valmistatud ainult 1,25 mm läbimõõduga ümbrisega, mis on suureks eeliseks tihedalt asustatud fiiberoptilise võrgu jaoks. LC-pistik on toodetud vastavalt standardile IEC 61754{5}}20 suure tihedusega ühenduste jaoks, nagu SFP, XFP ja SFP+ transiiverites. Põhjalikuma ülevaate saamiseks selle kohta, kuidas see reaalses maailmas juurutamiseks väljendub, vaadake meie juhenditsuure-tihedusega LC-kiudühenduse lahendused SFP+ ja andmekeskuste keskkondadele.
Ühe- või mitmerežiimiline LC-LC, tõusutoru või liitmik
Tarnime LC-LC fiiberoptiliste kaablite komplekte koosüherežiimiline (9/125 OS1, OS2), dupleks- ja mitmerežiimiline (50/125 ja 62,5/125)valikuid. Saate valida, kas see on mõeldud tõusutorude või jaoturiühenduste jaoks või kui soovite, et see oleks täielikult kohandatud, võtke meiega ühendust, et saada lisateavet meie LC-LC plaastrijuhtmete OEM-/ODM-teenuse kohta.
Lihtne ja mugav väljatõmmatav
Mugavalt fikseeritava konfiguratsiooniga LC-LC-ühendused on varustatud lukustusmehhanismidega, mis sarnanevad RJ45-pistiku kinnituslapiga. Nüüd on pistikut seadmest lihtne ühendada ja lahti ühendada. Lukustuslipikud on survevalatud-, mis on vastupidavamad tõmbetele, pingetele, tõmblustele ja löökidele kaabli paigaldamise ja hoolduse ajal.
Ohutu ja testitud kiudkoost väikese sisestuskaoga
Meie plaasternöörid on 100% optiliselt kontrollitud ja testitud, et tagada väike sisestuskadu, mis ei ületa 0,02 dB.
Rakendused
LC-multimoodiline dupleksne OM4 plaastrijuhe on loodud spetsiaalselt keskkondade jaoks, kus pistiku tihedus, lühike{1}}ulatusribalaius ja kiire kuum{2}}paigaldus on olulisemad kui kaugus. Kuna 1,25 mm SFF-ümbris on pool tavalise SC-ümbrise läbimõõdust, mahub see LC OM4 duplekskiudhüppaja samasse 1U paneeliruumi - kaks korda rohkem porte, mistõttu on selle peamiseks kasutuselevõtu sihtmärgiks järgmised stsenaariumid.
Suure-tihedusega SFP+ / QSFP+ transiiveri riiulid
Pesa saab otse 10G SFP+, 25G SFP28 ja 4×10G QSFP+ väljamurdmispuuridesse. 1,25 mm SFF LC plaastrikaabel hoiab pordi-to{11}}vahe 6,25 mm, mis vastab standardis IEC 61754-20 virnastatavate transiiveri puuride jaoks määratletud mehaanilisele vahekaugusele.
10G / 40G / 100G lühikesed-Katvuse mitmerežiimilised lingid
OM4 50/125 laser-optimeeritud kiud edastab 10 GBASE-SR kuni 400 m, 40 GBASE-SR4 kuni 150 m ja 100 GBASE-SR10 kuni 150 m. See muudab OM4 LC-LC dupleksse fiiberoptilise kaabli vaikimisi lühikese{17}}ulatusega hüppaja selgroo-lehekanga jaoks ühes andmesaalis. Kui kaalute, kas kasutada oma projekti jaoks OM3 või OM4, siis meieOM3 ja OM4 mitmemoodiliste kiudude võrdlusjuhendhõlmab üksikasjalikult peamisi kaugusi, ribalaiust ja kulude{0}}mööndusi.
Kuum-Swap Patching reaalajas 24 × 7 paneelides
RJ45-stiilis klõps-kinnitab riivi ühe sõrmega - ilma tööriistadeta, külgneva pordi häireteta. Kohapealsed tehnikud eelistavad seda LC dupleksset OM4 plaastrijuhet tootmispaneelide jaoks, kus naaberkaablite juhuslikud tõmbamised põhjustavad teeninduslööke.
Salvestuspiirkonna võrgud (fibre Channel 16G / 32G)
Brocade ja Cisco SAN-direktorid kasutavad igas pordis dupleks-LC-d. Mitmerežiimiline OM4 LC-LC hüppaja toetab 16GFC kuni 125 m ja 32GFC kuni 100 m -, mis katab pikima rea-to-rea ulatuse enamiku ettevõtete SAN-kangaste sees.
Tõusu ja liitmiku struktureeritud kaabeldus (OFNR / OFNP)
Hulgitellimuste ostjate jaoks, kes ehitavad püstikute šahtid või õhu{0}}lahjenduslagede, on LC OM4 dupleksühenduse plaastrijuhe saadaval koos OFNR- või OFNP-reitinguga ümbristega, mis vastavad NFPA 262 ja UL 910 tuleohutusnõuetele -ja sageli määratakse kindlaks USA föderaalprojektides.
OEM-i / ODM-i hulgimüük süsteemiintegraatoritele
Võtame vastu OEM-i hulgitellimusi kohandatud prinditud siltide, -värvikoodiga saapade ja mitte-standardsete katkestuspikkustega (kuni 0,5 m). LC multimode duplekshüpparite hulgiostjad saavad kombineerida 0,9 / 2,0 / 3,0 mm kaabli läbimõõtu samale PO-le.
Laiad{0}}temperatuurilised tööstuslikud kiud
−40–75-kraadine tööaken ületab standardseid kaubanduslikke spetsifikatsioone 20 kraadi võrra madalamal tasemel, võimaldades 50/125 OM4 LC-LC duplekskaablil tingimusteta lülitusruumides, välistingimustes varjualustes ja raudteeäärsetes telekommunikatsioonikappides ilma termilise tsükli rikketa üle elada.
KKK
K1: Mille poolest on 1,25 mm SFF-ümbris parem kui SC-kaabli 2,5-millimeetrine ümbris?
V: Väiksem hülss vähendab portide vahelist sammu poole võrra, mistõttu valis IEC 61754-20 LC jaoks 1,25 mm. 1U paneel, mis sobib 24 SC duplekspordiga, mahutab 48 LC dupleksporti, kasutades seda LC mitmerežiimilist dupleksset OM4 plaastrijuhet – kahekordistades pordi tihedust ilma riiuli pinda suurendamata.
Q2: kas see LC-LC OM4 kiudhüppaja töötab 40G ja 100G?
V: Jah. OM4 laser-optimeeritud 50/125 fiiber toetab 40GBASE-SR4 ja 100GBASE-SR10 lühikese-ulatusega mitmerežiimiliste linkide korral. 40G/100G paralleeloptika puhul kasutaksite kahte LC OM4 duplekshüppajat või liikuksite MPO magistraalliidese -, kuid kahe dupleks-LC SFP+/QSFP+ break{20}}väljundi ühendamiseks on see juhe õige valik.
3. küsimus: mida täpselt garanteerib IEC 61754-20 vastavus?
V: IEC 61754-20 on rahvusvaheline LC-liidese pistikute mõõtmete ja vastavusstandard. Siin toodetud IEC 61754-20 LC duplekshüppaja ühildub usaldusväärselt kõigi Cisco, Juniperi, Arista, HPE, Finisari ja teiste tootjate ühilduvate transiiveride või adapteritega – ilma müüjapoolse lukustuseta.
4. küsimus: kas ma saan tellida selle OM4 LC plaastrijuhtme hulgimüügiprojekti jaoks OFNP pleenumi reitinguga?
V: Jah. Hulgiostjad saavad määrata OFNR (riser) või OFNP (pleenum) jakid samale PO-le. Kohandatud jope reitingute MOQ on tavaliselt 100 tükki pikkuse kohta-SKU; segapikkused 0,5 m kuni 30 m laevad koos.
K5: Mis on LC OM4 duplekskiudkaablite hulgitellimuse teostusaeg?
V: Standardkonfiguratsioonid (aqua LSZH, 2,0 mm, 0,5–10 m) tarnitakse laost 3–5 tööpäevaga. Prinditud siltide, värvikoodiga -saabaste või mitte-standardse pikkusega originaalseadmete tootja tellimused nõuavad tavaliselt 7–12 tööpäeva. Suured 5,{12}} tüki pakkumised hinnatakse eraldi.
K6: Kas iga seadme puhul on tagatud väiksem või võrdne sisestuskadu, mis on väiksem kui 0,2 dB?
V: Iga LC-dupleks-OM4 plaastrijuhet kontrollitakse 100% interferomeetri-ja sisestus-kadu testitakse võrdlustaseme-meistriga. Tüüpiline joonel mõõdetud IL on väiksem või võrdne 0,2 dB lainepikkusel 850 nm ja väiksem või võrdne 0,15 dB lainepikkusel 1300 nm. Hulgitellimuste kvaliteedi esitamiseks on nõudmisel saadaval individuaalsed testiaruanded.
K7. Millise kaabli läbimõõdu peaksin valima - 0.9, 2,0 või 3,0 mm?
V: Kasutage 3,0 mm paneelide jaoks seadmete vahel, kus muljumiskindlus on oluline, 2,0 mm tihedate 1U plaastriväljade jaoks ja 0,9 mm tihedat -puhverpuhvrit ventilaatorisõlmede ja sisemiste kassettide jaoks. Kõik kolm läbimõõtu on saadaval sama 50/125 OM4 LC-LC dupleks-patch-kaabli perekonnaga.
K8: Kas see OM4 hüppaja ühildub OM3 transiiveritega?
V: Jah. OM4 fiiber töötab suurema ribalaiusega kui OM3, kuid jagab sama 50/125 südamiku geomeetriat, nii et LC multimode dupleks-plaastrijuhe töötab OM3 seadmetel ilma modaalse mittevastavuseta. Segakanalis OM3/OM4 juhib lingi katvust -alam hind.
K9: Millist töötemperatuuri võin oodata välistingimustes kasutatavas tänavakapis?
V: Töövahemik on –40 kraadi kuni +75 kraadi, salvestusruumiga –45 kraadi kuni +85 kraadi. See muudab suure-tihedusega LC OM4 patch-kaabli SFP+ juurutamiseks kasutatavaks tingimusteta kappides enamikus Euroopa, Põhja-Ameerika ja Lähis-{8}}Ida kliimavööndites.
10. küsimus: kuidas on RJ45{2}}stiilis riiv võrreldav push-pull uniboot-kaablitega?
V: Kinnitus{0}}on lihtsam, odavam ja välitehnikutele laialt tuttav. Unibooti kaablid säästavad umbes 25% hüppaja ristlõikelt-, kuid maksavad ühiku kohta rohkem. Standardsete 1U plaastriväljade jaoks on RJ45-stiilis LC-duplekshüppaja peamine valik; uniboot on eraldi tootesari.
11. küsimus: kas tarnite seda LC-LC OM4 dupleksjuhet oma kaubamärgi või originaalseadmete tootja all?
V: Mõlemad. Otsesed ostjad saavad Evoluxi{1}}kaubamärgiga silte ja pakendeid. OEM / hulgimüügi LC OM4 duplekstarnija tellimused tarnitakse koos ostja enda trüki, karbi kujunduse ja tehase päritolusertifikaadi dokumentidega.
Q12: Mida peaksin enne tellimuse esitamist kinnitama?
V: Palun kinnitagepoleerimistüüp (UPC või APC) - vaadake meie arvuti vs UPC vs APC pistiku poleerimisjuhenditkui te pole kindel, milline viimistlus sobib teie lingile, ümbrise materjal (LSZH / OFNR / OFNP / PVC), kaabli läbimõõt (0,9 / 2,0 / 3,0 mm), pikkus, -kodeeritud pakiruumi nõue ja see, kas igal koostudel on vaja prinditud pikkusemarkereid või seerianumbriga -märgiseid.
