LC kuni LC OM3/OM4 mitmemoodiline duplekskiudkaabel

LC kuni LC OM3/OM4 mitmemoodiline duplekskiudkaabel

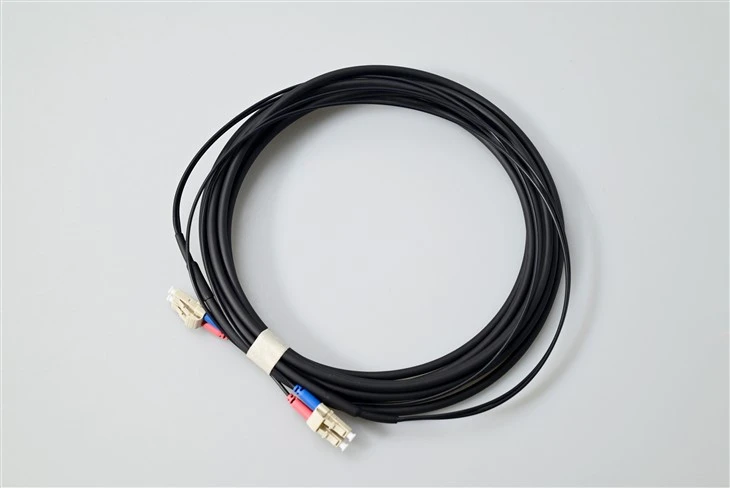

FIBER OPTIC PATCH CORD LC multimode dupleks
●Madal sisestuskadu, suur tagasivoolukadu
●Väike, kerge, tihe ühendus
● Standardne täpne plastmaterjal
● kõrge usaldusväärsus ja stabiilsus
● Hea korratavuse ja{0}}vahetatavusega
Send Inquiry

Product Introduction

LC multimode duplekskaabli tehnilised andmed



Ühenduse tüüp LC/UPC kuni LC/UPC dupleks
Kiu tüüp OM3 (50/125 μm) laser-Optimeeritud multirežiim|OM4 saadaval
Poola tüüp UPC (ultrafüüsiline kontakt)
Lainepikkus 850nm / 1300nm
Sisestamise kaotus Väiksem või võrdne 0,2 dB (tavaline: 0,12 dB)
Tagastamise kaotus Suurem või võrdne 20 dB
10G Etherneti kaugus OM3: 300m|OM4: 400 m
Kaugus 40G/100G OM3: 100m|OM4: 150 m
Kaabli jakk LSZH (Low Smoke Zero Halogen) / PVC / Plenum
Jope värv Aqua (OM3/OM4 standard)
Kaabli läbimõõt 2,0 mm / 3,0 mm kahepoolne tõmblukk
Töötemperatuur -40 kraadi kuni +75 kraadi
Saadaval pikkused 0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 15 m, 30 m, kohandatud
Vastupidavus >1000 paaritustsüklit
Vastavus IEC 61754-20|TIA/EIA-568|RoHS|REACH



Miks valida LC-LC OM3/OM4 mitmemoodilised kahepoolsed patch-kaablid lühikeste-kiirte{4}}võrkude jaoks?



LC–LC OM3 mitmemoodiline duplekskiudkaabel pakub optimaalset kombinatsiooni ribalaiusest ja kulutõhususest ettevõtete andmekeskuste, serveriruumide ja SAN-mäluseadmete vastastikuste ühenduste jaoks 300 meetri raadiuses. Erinevalt ühemoodi{3}}kiududest, mis nõuavad kalleid lasertransiiivereid, töötab see 50/125 μm laser-optimeeritud mitmemoodiline hüppaja sujuvalt kulu{7}}tõhusate VCSEL-põhiste SFP+ ja QSFP+ moodulitega, vähendades teie investeeringut pordi transiiveri kohta kuni 60% võrra.



Duplekskonfiguratsioon võimaldab samaaegset kahesuunalist edastust-üks kiudriba edastamiseks (Tx) ja üks vastuvõtmiseks (Rx)-, muutes selle standardvalikuks 10GBASE-SR Etherneti, 16G Fiber Channeli ja paralleelsete 40G/100G katkestusrakenduste jaoks. Igal LC-pistikul on kompaktne 1,25 mm keraamiline ümbris koos täpse UPC-poleerimisega, mis võimaldab kaks korda suuremat porditihedust võrreldes SC-pistikutega samas paneeliruumis.



Valmistatud paindetu -tundliku OM3 või OM4 kiuduga ja testitud sisestuskadude suhtes. Need kaablid on 0,2 dB või sellega võrdsed paari kohta, mis tagavad usaldusväärse signaali terviklikkuse isegi tihedalt marsruuditud kaablite puhul. LSZH-särgi valik tagab tuleohutu{5}}kasutuse kinnistes ruumides ja Euroopa andmekeskuse keskkondades, kus on vaja halogeeni{6}vabu materjale.



OM3/OM4 LC duplekskaablite tehnilised eelised{2}}suure ribalaiusega keskkondades



10G/40G/100G edastus mitmemoodilise kiu kaudu

Mõeldud laser-optimeeritud 50/125 μm kiududele 2000 MHz·km efektiivse modaalse ribalaiusega (OM3) või 4700 MHz·km (OM4), toetab 10GBASE-SR kuni 300m, 40GBASE-SR4, kuni}ASE}1100m ja {1000 kasutuselevõtt. Täiustatud ribalaius välistab diferentsiaalrežiimi viivituse (DMD), mis vaevab 62.5/125 mitmerežiimilisi pärandinstallatsioone.

SFP+ ja QSFP+ transiiveri ühilduvus

SFP+ moodulite LC dupleksliides pakub otsest plug{1}}and-ühenduvust kõigi suuremate transiiveribrändidega, sealhulgas Cisco, Juniper, Arista ja Mellanox. Režiimi konditsioneerimist pole vaja-lihtsalt ühendage oma 10G lülitite, salvestusmassiivide ja hüperkonvergeeritud infrastruktuuri sõlmedega.

Suure-tihedusega rack-kaabeldus 1,25 mm ümbrisega

LC-pistiku miniatuurne kuju võimaldabsuure{0}}tihedusega kiudude lappimine1U/2U patch-paneelides kuni 144 pordiga. Ideaalne top-rack (ToR) lülitite juurutamiseks ja leaf-spine arhitektuuride jaoks, kus portide arv riiuliüksuse kohta mõjutab otseselt infrastruktuuri investeeringutasuvust.

Push-tõmbevaheleht kaabel-tihedate keskkondade jaoks

Integreeritud riivmehhanism koos ergonoomilise tõuke-{0}}tõmbevabastusnukiga võimaldab ühe-käega sisestamist ja eemaldamist isegi siis, kui kaablid on tihedalt kimpus. Vähendab juhuslikke ühenduse katkemisi külgneva pordi hoolduse ajal,{3}}mis on oluline reaalajas tootmisvõrgu keskkondades.



OM3 vs OM4 Multimode Fiber: oma vahemaanõuete jaoks õige hinde valimine



Nii OM3 kui ka OM4 mitmemoodilised kaablidkasutage sama aqua{0}}värvilist 50/125 μm kiudsüdamikku ja LC-pistiku liidest. Peamine erinevus seisneb modaalses ribalaiuses ja toetatud edastuskaugustes 10G ja suurematel kiirustel. Kasutage seda võrdlust, et valida oma mitmerežiimilise LC-paigalduskaabli juurutamiseks sobiv hind.



Spetsifikatsioon OM3 multirežiim OM4 multirežiim
Efektiivne modaalne ribalaius @850nm 2000 MHz · km 4700 MHz·km
1G Ethernet (1000BASE-SX) Kuni 1000 m Kuni 1000 m
10G Ethernet (10GBASE-SR) Kuni 300 m Kuni 400 m
40G Ethernet (40GBASE-SR4) Kuni 100 m Kuni 150 m
100G Ethernet (100GBASE-SR4) Kuni 70 m Kuni 100 m
Tüüpiline kasutusjuht Rackisisene-, lühikesed ToR-i jooksud Inter-rack, rea-to-ühendused
Kulude arvestamine Madalam kulu meetri kohta 10-15% lisatasu, tulevikukindel



Soovitus: Uute andmekeskuse ehituste jaoks, mis kavandavad 40G/100G migratsiooniteid, pakub OM4 pikemat ulatust, mis mahutab suurema reavahe. Olemasolevate 10G juurutuste jaoks, mille kaabli pikkus on alla 100 m, pakub OM3 samaväärset jõudlust väiksemate kuludega.



LC-LC OM3/OM4 mitmemoodiliste duplekskiudkaablite rakendusstsenaariumid



Andmekeskuse serveri-vahetamiseks-

Ühendage serveri NIC-id ToR-lülititega 10G SFP+ SR transiiverite kaudu. LC dupleksliides ühtib standardsete SFP+ puuri pistikutega VMware'i, Hyper{4}}V ja paljas{5}}metalli keskkondades sujuvaks juurutamiseks.



SAN-salvestusmassiivi vastastikused ühendused

Ideaalne 16G/32G Fiber Channel ühenduste jaoks salvestuskontrollerite ja SAN-lülitite vahel. OM3/OM4 multimode toetab FC-protokolle sama kaabli infrastruktuuriga nagu Ethernet.



Leht{0}}selgroo kangast selgroog

Kasutage lülititevaheliste linkidena (ISL) spine{1}}lehtede arhitektuurides. 300-meetrine OM3 katvus katab enamiku ühe-hoone andmehalli vahemaad, ilma et oleks vaja-ühe režiimi uuendamist.



Ettevõtte LAN selgroog

Täiendage ülikoolilinnaku hoone püstikud Cat6 vasest 10G mitmemoodilise kiudvõrgu põhivõrgule. LC-LC-kaablid ühendavad jaotuslülitid põhiinfrastruktuuriga üle korruse--põrandale.

Leviedastus ja AV-IP-- kaudu

Toetage tihendamata 4K/8K video transporti 10G Etherneti kaudu edastusjuhtimisruumides ja reaalajas tootmisrajatistes. Madala latentsusega mitmerežiimilised lingid tagavad kaadri-täpse ümberlülitamise.



HPC klastri ühendused

Suure jõudlusega andmetöötlusklastrid, mis kasutavad InfiniBand EDR-i või 100G RoCE-d, toetuvad madala-latentsusega sõlmele-, et{5}}lülitada ühenduvust arvutusriiulites.



Saadaolevad konfiguratsioonid: pikkused, jope hinnangud ja kohandatud valikud



Valmistame standardsete ja kohandatud pikkustega LC–LC mitmemoodilisi duplekskaableid, mis vastavad teie konkreetsetele püstiku paigutuse nõuetele. Kõik kaablid läbivad enne saatmist 100% optilise sisestuskadude testimise.

Standard pikkuse valikud

Eelotsaga kaablid on saadaval 0,5 m, 1 m, 2 m, 3 m, 5 m, 7 m, 10 m, 15 m, 20 m ja 30 m. Tarnitakse 1-3 tööpäeva jooksul alates laost. Ideaalne ettenähtavate kaablite vahemaadega ToR-i juurutamiseks.

Kohandatud pikkusega kiudkaablid

Tellige täpse-pikkusega LC mitmerežiimilised džemprid 0,1 m sammuga kuni 300 m OM3 või 400 m OM4 jaoks. Kohandatud pikkused vähendavad kaabli lõtku, parandavad õhuvoolu ja lihtsustavad kaablihaldust tootmisriiulites.

Jope materjali valikud

LSZH (Low Smoke Zero Halogen): nõutav Euroopa andmekeskuste ja suletud ruumide jaoks. PVC: standardne tõusutoru-, mis on mõeldud üldiseks kasutamiseks siseruumides. Plenum (OFNP): UL-loetelu Põhja-Ameerika õhukäitlusruumide jaoks.

Boot värvi kodeerimine

Kohandage konnektori alglaadimisvärve võrgu segmenteerimise tuvastamiseks-tootmise ja haldamise, VLAN-i värvikoodi või A/B-teede eristamiseks üleliigsete linkide puhul. Soovi korral saadaval mitu saapavärvi.



KKK

K: Kas ma saan kasutada LC-LC OM3 mitmerežiimilist kaablit 1G Etherneti SFP transiiveritega?

V: Jah. OM3 ja OM4 mitmemoodiline kiud on täielikult tagasiühilduv 1000BASE-SX (1G) transiiveritega. 50/125 μm tuum toetab 1G Etherneti kuni 550 m (OM3) või 1000 m (OM4), ületades märkimisväärselt pärandi 62,5/125 multirežiimi kaugusvõimalusi.

K: Mis vahe on LC/UPC ja LC/APC poleerimisel mitmemoodilise kiu jaoks?

V: Kasutatakse ainult mitmemoodilist kiuduUPC (Ultra Physical Contact) lakklameda ümbrisega otsapinnaga. APC (Angled Physical Contact) poleerimisvahend on mõeldud ainult ühe-režiimiga rakenduste jaoks, kus suur tagastuskadu on kriitiline. Meie LC-LC mitmemoodilistel duplekskaablitel on tööstusstandardina UPC-pistikud.

K: Kuidas tuvastada OM3 ja OM4 mitmerežiimilised kaablid visuaalselt?

V: Nii OM3 kui ka OM4 kaablid kasutavad TIA-598 standardi järgi aqua (helesinist-rohelist) värvi mantleid. Nende eristamiseks kontrollige kaabli prindi legendi – see näitab "OM3 50/125" või "OM4 50/125". Mõned tootjad kasutavad veidi erinevat veevarjundit, kuid värv üksi ei ole usaldusväärne identifikaator.

K: Kas LC mitmerežiimilisi kaableid saab kasutada 40G QSFP+ ühenduste jaoks?

V: 40G QSFP+ SR4 transiiverid kasutavad paralleeledastuseks 8 kiuga (4 Tx, 4 Rx) MPO/MTP pistikuid. Siiski võite kasutada anMPO kuni 4x LC duplekseralduskaabel40G pordi laiendamiseks neljale eraldi 10G LC-põhisele seadmele. 10G lõpp-punkti ühenduste jaoks kasutatakse otseseid LC-LC-kaableid.

K: Millist puhastusmeetodit soovitatakse mitmerežiimiliste LC-pistikute jaoks?

V: Kasutage aühe-klõpsuga LC-kiudpuhastivõi ebemevabad salvrätikud 99% IPA-ga (isopropüülalkohol) enne iga ühendamist. Isegi mikroskoopilised tolmuosakesed 1,25 mm ümbrise otsapinnal võivad põhjustada sisestuskadu naelu. Kontrollige tootmiskeskkondades alati 200x-400x kiudmikroskoobiga.

Küsige pakkumist LC-LC OM3/OM4 mitmerežiimiliste duplekskaablite jaoks

Saadaval on kohandatud pikkused, mahuhinnad ja OEM-märgistus. Standardkonfiguratsioonide puhul on tarneaeg kuni 3 päeva.
