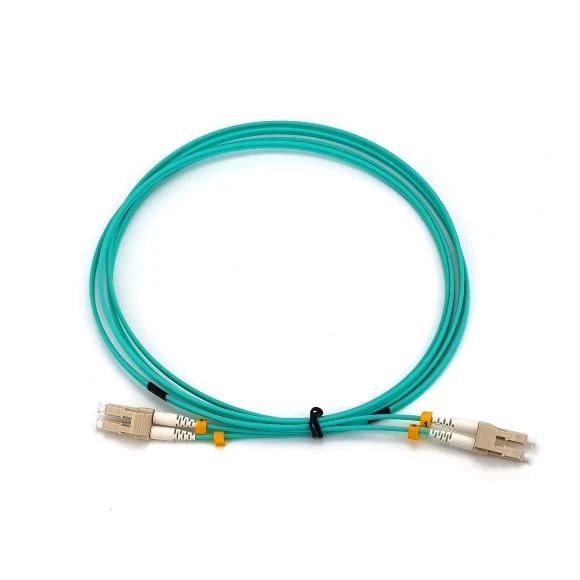

Mis on LC LC patch-kaabel?

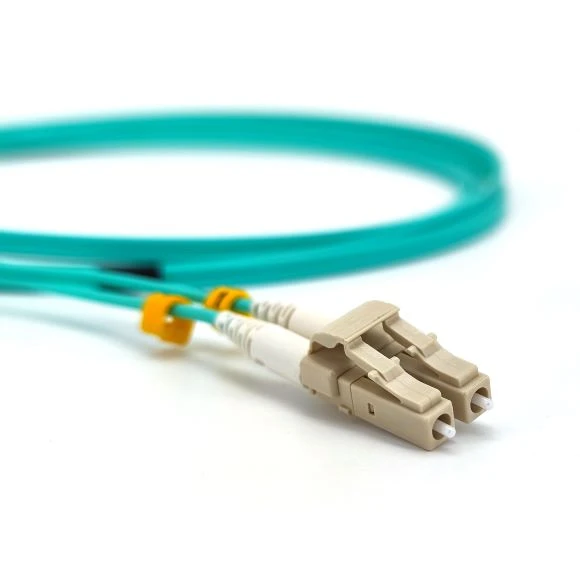

LC UPC-LC UPC fiiberoptiline patch-kaabel koosneb kiudoptilisest patch-kaablist, millel on LSZH-ümbris ja mille mõlemas otsas on LC UPC fiiberoptilised pistikud. UPC LC-tüüpi fiiberoptiline pistik minimeerib sisestuskao tase selle poleeritud pinnaviimistlusega.
Meie kaablid on 100% optiliselt kontrollitud ja sisestuskadude suhtes testitud.
Spetsifikatsioon
|
Ühenduse tüüp |
LC |
|
Poleerimise tüüp |
UPC |
| Kiu tüüp | LSZH dupleks |
| Fibe režiim | Mitme režiim |
|
Sisestuskadu (dB) |
Väiksem või võrdne 0.20 |
| Tootluskadu (dB) | UPC suurem või võrdne 50, APC suurem või võrdne 65 |
|
Paigaldustemperatuur (kraad) |
-20 kuni 70 |
|
Säilitustemperatuur ( kraad ) |
-40 kuni +85 |
Mis on OM3 fiiberoptiline kaabel?
OM3 kiud on omamoodi laseriga optimeeritud mitmemoodiline kiud. Seda tüüpi kiud kasutab 850 nm VCSEL laservalgusallikat, südamiku läbimõõt on 50 μm ja väliskest on vesisinine. Seda kasutatakse tavaliselt andmekeskuste juhtmestiku keskkonnas ja see toetab 10G või isegi See on 40/100G kiire Etherneti edastus.
Kiudoptiliste kaablite tüübid
| Kiu tüüp | Südamiku läbimõõt (µm) | Jope värv | Lainepikkus | Ületäidetud ribalaius (@850nm) | Efektiivne ribalaius (@850nm) | |
|---|---|---|---|---|---|---|
| Multirežiim | OM1 | 62.5 | Oranž | 850 nm 1300 nm |
500 MHz | – |
| OM2 | 50 | Oranž | 850 nm 1300 nm |
200 MHz | – | |
| OM3 | 50 | Aqua | 850 nm 1300 nm |
1500 MHz | 2000 MHz | |
| OM4 | 50 | Aqua | 850 nm 1300 nm |
3500 MHz | 47000 MHz | |
| OM5 | 50 | Laimiroheline | 850 nm 953 nm 1300 nm |
3500 MHz | 47000 MHz | |
| Üksikrežiim | OS1/OS2 | 8.3 või 9 | Kollane | 1310 nm 1550 nm |
– | – |
Kiudoptilise kaabli kiirused ja pikkused
| Kiu tüüp | Kiire Ethernet 10/100 | Gigabit GbE 10 | Gigabit 10GbE | 40 Gigabit 40GbE | 100 Gigabit 100GbE | 400 Gigabit 400GbE | 40 gigabitti SWDM4 | 100 gigabitti SWDM4 |
|---|---|---|---|---|---|---|---|---|
| OM1 | 2000m | 275m | 33m | – | – | – | – | – |
| OM2 | 2000m | 550m | 82m | – | – | – | – | – |
| OM3 | 2000m | 800m | 300m | 100m | 100m | 70m | 240m | 75m |
| OM4 | 2000m | 1100m | 400m | 150m | 150m | 100m | 350m | 100m |
| OM5 | 2000m | 1100m | 400m | 150m | 150m | 150m | 440m | 150m |
| OS1/OS2 | 40 km | 100 km | 40 km | 40 km | 40 km | 10 km | – | – |
