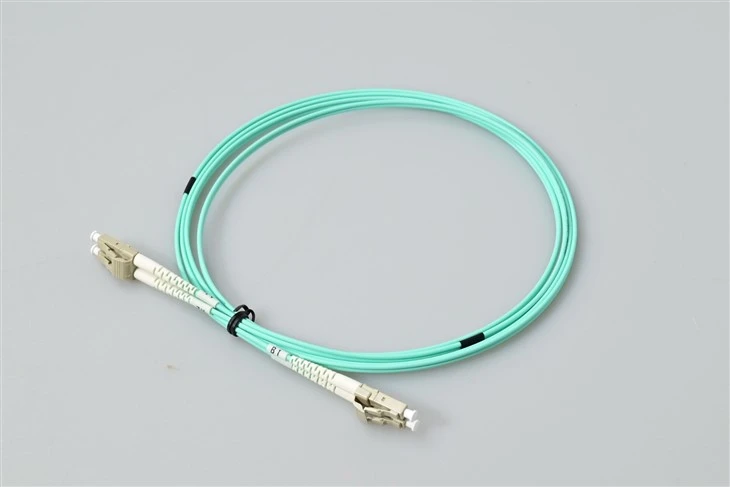

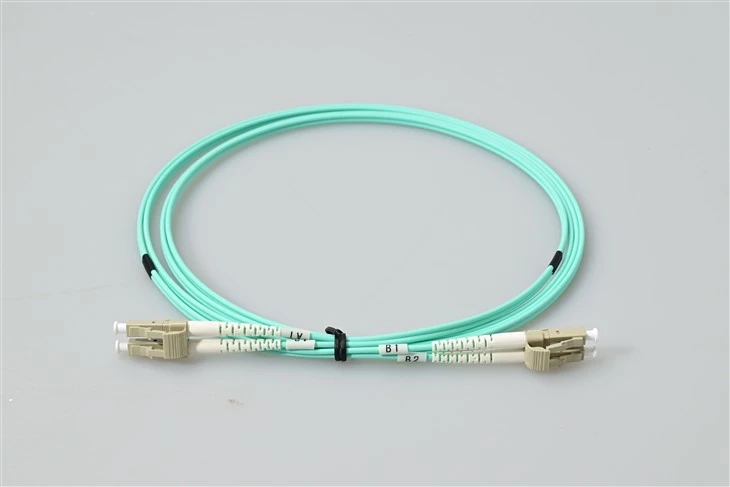

Mis on LC LC patch-kaabel?
LC-LC-kiudkaabelKahe mõlemas otsas lõpetatud LC-kiudpistikuga on tööstuses kõige sagedamini kasutatav fiiberoptilise kaabli tüüp. Võrreldes teiste tavaliste fiiberoptiliste kaablitega pakuvad LC-kiudkaablid enamikus rakendustes suurt tihedust ja usaldusväärset jõudlust
Meie kaablid on 100% optiliselt kontrollitud ja sisestuskadude suhtes testitud.
Spetsifikatsioon
| Ühenduse tüüp | LC UPC kuni LC UPC | Fiber Mode | Om{0}}/125 μm |
| Kiu klass | G657A/G652D | Lainepikkus | 1310/1550 nm |
| Sisestamise kaotus | Vähem kui 0,3 dB või sellega võrdne | Tagastamise kaotus | Suurem või võrdne 50 dB |
| Min. Painderaadius (kiudtuum) | 10 mm | Min. Painderaadius (kiudkaabel) | 10/5D (dünaamiline/staatiline) |
| Kiudude arv | Dupleks | Kaabli jakk | LSZH |
| Töötemperatuur | -20-70 kraadi | Säilitustemperatuur | -40-80 kraadi |
Optiliste kaablite klassifitseerimismeetodid
Kiudoptiline kaabel on sideliin, mis kasutab optilise signaali edastamiseks edastusvahendina optilise jõudluse nõuetele vastavaid optilisi kiude. See koosneb sellistest komponentidest nagu kaabli südamik, tugevduselemendid ja ümbris ning võib vajaduse korral sisaldada ka täiendavaid elemente, nagu veekindlad kihid, puhverkihid, isolatsioonikihid ja soomuskihid.
Optiliste kaablite klassifitseerimismeetodid hõlmavad peamiselt järgmist:
Edastusmeediumi järgi: liigitatakse ühemoodilisteks{0}}kiudoptilisteks kaabliteks ja mitmemoodilisteks kiudoptilisteks kaabliteks.
Vastavalt kaabli südamiku struktuurile: see jaguneb keerdunud optiliseks kaabliks, luustiku optiliseks kaabliks, kesktoru optiliseks kaabliks, lint-optiliseks kaabliks ja lamedaks optiliseks kaabliks.
Tugevdatud komponendid: liigitatakse mitte{0}}metallist optilisteks kaabliteks, standardseteks optilisteks kaabliteks ja tugevdatud komponentoptilisteks kaabliteks.
Paigaldusmeetodi järgi: jagatud kanalioptiliseks kaabliks, õhuliini optiliseks kaabliks, otse-maetud optiliseks kaabliks ja merealuseks optiliseks kaabliks.
Kasutuskeskkonna põhjal jaotatakse need siseruumides kasutatavateks ja välistingimustes kasutatavateks optilisteks kaabliteks.
Rakendused
OM3 LC kiud džemprid 50/125 mikroni südamikugaon loodud töötama serveriruumides lühikese-gigabitise Etherneti kiirusega. Aqua-särgiga mitmemoodiline duplekskaabel toetab efektiivset modaalset ribalaiust 2000 MHz·km lainepikkusel 850 nm, võimaldades usaldusväärset racki-to{7}}ühendust hüperskaala kasutuselevõtuks.
See 10 Gb-reitinguga LC mitmerežiimiline plaastrijuhe tagab Fiber Channeli salvestuspiirkonna võrkude ühtse läbilaskevõime. Võrguinsenerid, kes valivad SAN-infrastruktuuri jaoks OM3 kiudkaableid, saavad kasu 300 -meetrisest ulatusest 10 GbE juures, mis vähendab signaali taastamise vajadust keskmise suurusega rajatistes.
Rajatised, mis nõuavad mitmerežiimilist magistraalkaablit korruste vahel, toetuvad kitsastes juhtmeteedes liikumiseks painutus-tundmatutele LC-to-LC OM3 kaablitele. LSZH väliskest vastab tuleohutusnõuetele, mis on ette nähtud ärihoonete jaoturi ja tõusutoru paigaldamiseks.
Videotootmiskeskkonnad, mis edastavad tihendamata 3G-SDI-d või 12G-SDI-d kiu kaudu, saavad kasu selle dupleks-LC OM3 hüppaja väikesest sisestuskadust. Ringhäälingu insenerid tellivad sageli hulgi{6}}aqua multimode kaableid SDI-ruuterite ja kaamera juhtplokkide vaheliseks lappimiseks.
Tervishoiu IT-meeskonnad, kes kasutavad PACS-süsteeme ja diagnostilisi pilditöötlusseadmeid, valivad OM3 LC duplekskiu oma EMI häirekindluse ja ribalaiuse jaoks. Iga kaabli tehase-testitud optiline jõudlus tagab vastavuse haiglavõrgu tööaja rangetele nõuetele.
KKK
K1: Millist edastuskaugust toetab LC-LC OM3 mitmerežiimiline kaabel 10 GbE juures?
V: OM{0}}/125 duplekskiudkaabel toetab 10 Gigabit Etherneti kuni 300 meetrit. Kui soovite samas hoones pikemalt sõita, kaaluge versioonile üleminekutOM4 või ühemoodilise kiu alternatiivid.
2. küsimus: kas ma saan kasutada seda aqua multimode patch-juhet 40GbE QSFP+ transiiveritega?
V: Jah. Seotuna 40GBASE-SR4 QSFP+ moodulitega toetab OM3 LC kiudhüppaja paralleeledastust kuni 100 meetrini. Veenduge, et teie katkestuskaabel võiMTP{0}}to-LC rakmedsobib polaarsuse konfiguratsiooniga.
3. küsimus: kas selle kaabli LSZH-kate sobib kambriruumide jaoks?
V: LSZH (Low Smoke Zero Halogen) kaablikatted vähendavad põlemisel mürgiste suitsude eraldumist. Kinnitage, et õhu-käitlemisruumi paigalduste puhul, mille suhtes kehtivad ranged tulekaitsereeglid, on kohalikud eeskirjad aktsepteeritud LSZH-reitinguga OM3 mitmemoodiliste fiiberopsikkaablitega.
K4: Kuidas kaitseb 10 mm minimaalne painderaadius minu võrku?
V: paindetu{0}}tundetu G657A1 kiudutuum talub tihedamat marsruutimist ilma signaali halvenemiseta. Paigaldajad, kes töötavad suure-tihedusega LC-plaastripaneelidega suletud serveririiulites, loodavad lingi terviklikkuse säilitamiseks sellele paindlikkusele.
K5: Mis on selle dupleks-LC OM3 kaabli tüüpiline sisestuskao spetsifikatsioon?
V: Iga konnektori otsa on testitud nii, et sisestuskadu on väiksem või võrdne 0,3 dB. Väiksem kadu tähendab suuremat optilise võimsuse eelarvet, mis on struktureeritud kaabeldussüsteemis mitme paigapunkti kaskaadmisel kriitilise tähtsusega.
K6: Kas andmekeskuse hulgitellimuste jaoks on saadaval kohandatud pikkused?
V: Jah. OEM-kiudkaabli teenused hõlmavad kohandatud kaabli pikkusi, märgistamist ja pakendeid. Võtke ühendust müügimeeskonnaga, et saada hulgimüügi LC-–-LC-kaabli hind tellimustele, mis ületavad 100 tükki.
K7: Milline värvikood identifitseerib OM3 mitmemoodilise kiu?
V: Tööstuskonventsioon kasutab OM3 50/125 fiiberoptiliste kaablite jaoks aqua (helesinist-rohelist) ümbrist. See värvikood aitab tehnikutel paigaldamise ajal eristada mitmerežiimilisi linke kollasest ühemoodilisest või oranžist OM1/OM2 kaablist.
K8: Kas see plaastrikaabel toetab 25 GbE rakendusi?
V: OM3 fiiber on mõeldud 25 GBASE-SR jaoks kuni ligikaudu 70 meetrini. Täieliku 100-meetrise 25 GbE ulatuse jaoksOM4 mitmemoodilised dupleks-LC-kaablidpakkuda täiendavat modaalset ribalaiuse varu.
