Mis on ODF? Optiline jaotusraam, selgitatud

Optiline jaotusraam, mida tavaliselt lühendatakse ODF-iks ja mida mõnikord nimetatakse ka fiiberoptiliseks jaotusraamiks, on struktureeritud punkt, kus kiudoptilised kaablid lõpetatakse, ühendatakse, paigatakse ja kaitstakse. Leiate ODF-e telekommunikatsiooniruumides, FTTH-võrkudes, andmekeskustes, ettevõtete hoonetes ja tööstuslikes sidesüsteemides. See juhend on kirjutatud optilise jaotusvõrgu (ODN) ja kiudoptilise juurdepääsu projekte toetavate inseneride vaatenurgast, nii et eesmärk ei ole ainult olemasolevate ODF-tüüpide loetlemine, vaid aidata teil sobitada raam teie kiudude arvu, paigaldusruumi, pistiku vormingu, liitmisnõuete ja pikaajalise -laiendusplaaniga.

Kui ostjad võrdlevad valikuid, on praktiline küsimus harva "millised tüübid on saadaval?" Tavaliselt on see "milline ODF-i tüüp tegelikult minu saidile sobib ja mida ma pean tarnijaga enne tellimuse esitamist kinnitama?" Allolevad jaotised vastavad mõlemale ja artikkel lõpeb valikujuhendi, spetsifikatsioonide kontrollnimekirja, töötatud konfiguratsiooninäidete ja KKK-ga.

Mis on anOptiline jaotusraam(ODF)?

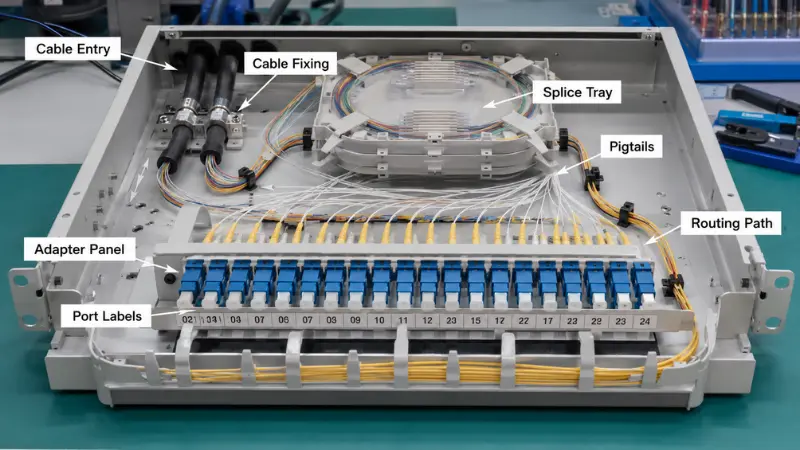

Optiline jaotusraam on kiudude haldamise ümbris, mida kasutatakse optiliste kiudude lõpetamiseks, ühendamiseks, paikamiseks, kaitsmiseks ja korrastamiseks. Sissetulevad kaablid ühendatakse väljaminevate kiudude, patside, plaastrijuhtmete või passiivsete komponentidega, nagu splitterid, ning iga ühendus on märgistatud, kaitstud ja hoolduseks juurdepääsetav, mitte jätta karpi lahti.

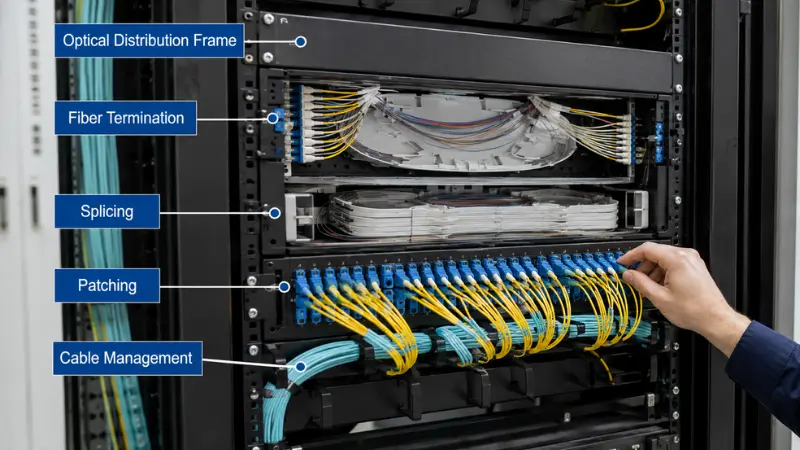

Igapäevases töös toetab -hästi läbimõeldud ODF kiudude lõpetamist, liitmike kaitset, plaastrijuhtme marsruutimist, kaablite lõtvumist, pistikute kaitset ja võrgu testimist või ümberkonfigureerimist. Põhjus, miks see on oluline, on pigem konkreetne kui kosmeetiline: kui viga ilmneb väljaspool tööaega, võimaldab selge pordi nummerdamise ja juurdepääsetavate ühendusalustega raam mõne minutiga lingi isoleerida ja parandada, samas kui ülerahvastatud märgistamata raam muudab sama töö tundideks käsitsi kiudude jälgimiseks. Paljud samad lõpetamis- ja kaitsefunktsioonid ilmuvad ka kompaktsel kujulfiiberoptilised klemmid ja jaotuskarbidkasutatakse tellijale lähemal, mistõttu on kahte tooteperekonda lihtne segi ajada. Tuleme selle eristamise juurde hiljem tagasi.

Optiliste jaotusraamide peamised tüübid

ODF-e saab rühmitada paigaldusmeetodi, paigalduskeskkonna, võimsuse, sisemise struktuuri ja rakenduse järgi. Kõige levinumad kategooriad on rack-mount, seinakinnitus, väli-, DIN-liistud, PLC-jaotur ja suure{1}}tihedusega moodulraamid. Igas allolevas jaotises kirjeldatakse, mis tüüpi see on, kuhu see sobib, ja ühte praktilist detaili, mis valikul sageli tähelepanuta jäetakse.

Rack Mount ODF

Rack-mount ODF paigaldatakse standardsesse 19{17}}tollisse seadmeriiulisse ning see on telekommunikatsiooniruumide, andmekeskuste, keskkontorite, serveriruumide ja ettevõtte magistraalkaablite tööhobune. Seda pakutakse tavaliselt 1U, 2U, 3U või 4U kõrgusega ning see integreerub puhtalt lülitite, ruuterite ja plaastripaneelidega. Ligikaudse juhisena võib öelda, et 1U üksus kannab sageli kuni 24 kiudu, 2U üksus umbes 48 kuni 96 kiudu ja 3U kuni 4U üksus 96 kuni 144 kiudu või rohkem. Need arvud muutuvad adaptervorminguga märkimisväärselt, nii et suure tihedusega LC- või MPO-paneelidega raam mahutab U kohta palju rohkem kiude kui SC-ga.

Pikaajalise{0}}kasutatavuse otsustab detail fikseeritud või libiseva sahtli kujunduse vahel. Fikseeritud raam on lihtsam, stabiilsem ja madalama hinnaga, mis sobib stabiilsete selgroolülide jaoks, mis muutuvad harva. Libisev sahtel laseb kandikul splaissimiseks ja kontrollimiseks ettepoole tõmmata, mis on parem valik iga raami puhul, mis näeb sagedasi liigutusi, lisamisi ja muudatusi. Enne libisemistüübi määramist veenduge, et riiuli ees on piisavalt ruumi, et sahtel saaks täielikult välja ulatuda, sest suure-tihedusega raami, mida ei saa kitsas vahekäigus avada, on raske hooldada.

Seinakinnitus ODF

Seinakinnitus ODF kinnitatakse otse seinale, mitte ei istu riiuli sees, nii et see on loomulik valik seal, kus riiulit pole või kus ruumi on vähe: väikesed telekommunikatsiooniruumid, büroohooned, korterikeldrid, põrandate jaotuspunktid ja FTTH-hoone sissepääsud. Tavaliselt on see kompaktne, lukustatav ja sobib mõõduka kiudude arvuga, näiteks 12, 24 või 48 südamikuga.

Seinakinnitusseadme valimisel on kaabli sisestussuund olulisem, kui esmapilgul paistab. Kitsasse püstikusse või võlli monteeritud raam vajab sageli pigem alt- või külgmist kui tagumist sisendit, sest karbi taga pole lihtsalt ruumi, et kaablit ilma järsu käänakuta vedada. Enne tellimist, mitte pärast seda, kui kast on juba seinal, kontrollige sisenemissuunda, sisemise ühendusaluse mahutavust, adapteripaneeli paigutust ja kiudude kerimiseks saadaolevat ruumi.

Väline ODF

Välistingimustes olev ODF lõpetab ja jaotab kiudaineid avatud või pool{0}}katastroofilistes kohtades, nagu FTTH-pääsupunktid, välistingimustes kasutatavad telekommunikatsioonikapid, masti{1}}jaotusseadmed, maapiirkonna lairiba- ja tööstusobjektid. Erinevalt siseraamist elab või sureb välisseade keskkonnakaitse tõttu kinni, seega on portide arv vaid pool spetsifikatsioonist.

Ankurdatav joonis on rahvusvahelises standardis määratletud sissetungimise kaitse reitingIEC 60529 (IP-kood). Praktikas tähendab IP54 tolmu{2}}kaitset ja pritsmeveekindlat materjali, mis sobib varjatud või kappi{3}}asendisse; IP65 tähendab tolmukindlat-ja madala rõhuga veejugade ja IP66 kuni IP68 lisavad tugevamad joad või ajutise keelekümbluse. Pange tähele, et kõrgem keelekümblusreiting ei tähenda automaatselt joa takistust, kuna need kaks on eraldi testid, seega võib ala, mis näeb nii paduvihma kui ka seisvat vett, vajada kahekordset reitingut. Lisaks IP-numbrile kontrollige UV-kindlust, kaablitihendi konstruktsiooni, korpuse korrosioonikindlust, lukustusmeetodit ja kondensatsiooni juhtimist. Halvasti suletud välisraam on üks levinumaid niiskusega seotud{12}}vigade põhjuseid aastaid pärast paigaldamist.

DIN-liistud ODF

DIN-liistud ODF on kompaktne seade, mis kinnitatakse DIN-liistu külge elektrikilbis või tööstusliku juhtkarbi sees ning mis on loodud madala kiudude arvu jaoks automaatikasüsteemides, toitekommunikatsioonis, nutika võrgu seadmetes, transpordi juhtkappides ja tehasevõrkudes. Selle väärtus on integratsioon: see toob kiudoptimise ja kaitse samasse paneeli kui elektrijuhtmestik, ilma et oleks vaja eraldi riiulit.

Tööstusliku töö puhul vaadake kiudude arvust mehaanilist keskkonda. Vibratsioon, saadaolev kapi sügavus, maandusnõuded ja kaabli pingevabastus mõjutavad kõik seda, kas raam jääb töökindlaks ning kiu marsruut peaks olema korraldatud nii, et tehnik jõuaks konnektoriteni, häirimata läheduses asuvaid toitejuhte.

PLC splitter ODF

PLC-jaotur ODF sisaldab raami sees passiivseid optilisi jaotureid, nii et üks fiiderkiud on jagatud paljudeks abonendikiududeks, mis teeb sellest FTTH-, GPON- ja EPON-pääsuvõrkude põhiehitusploki, mis on standarditud sellistes viidetes naguITU-T G.984 GPON soovitused. Üks kaader võib kombineerida lõpetamist, jaoturi installimist, lappimist ja kaablihaldust, mis hoiab passiivse optilise võrgu juurutamise korras. Tüüpilised konfiguratsioonid on vahemikus 1 × 8 kuni 1 × 32 või 1 × 64 ning õige suhe sõltub lingi eelarvest ja projekti abonentide tihedusest.

Kaks inseneripunkti tasub planeerida. Esiteks juhib jaotussuhe pordi paigutust ja hooldusruumi, sest 1 × 32 jaotur toidab palju rohkem väljundadaptereid kui 1 × 8 ning need väljundid vajavad ruumi paikamiseks ja märgistamiseks ilma tõrjumiseta. Samuti aitab see varakult otsustada, kas tsentraliseeritud jagamine ühes sõlmes ja hajutatud jagamine kogu võrgus,{6}}mida on selles ülevaates hästi selgitatud.optiliste jaoturite tüübid. Teiseks kasutavad PON-i juurutused peaaegu alati nurk{1}}poleeritud (APC) pistikuid. Põhjus on tagastuskadu: jagatud passiivse puu peegeldused halvendavad iga haru abonendi signaali kvaliteeti ja APC otspinnad summutavad neid peegeldusi palju paremini kui tasapinnalised{3}}lihvid. Enne tellimist kinnitage jaoturi suhe, konnektori poleerimine, sisend- ja väljundpaigutus, saadaolev liitmisaluse ruum ja märgistusskeem ning sirvigePLC jaoturvalikuid, mis sobivad täpselt teie disaini vajadustega.

Suure{0}}tihedusega modulaarne ODF

Suure-tihedusega modulaarne ODF on loodud suure kiudude arvu jaoks piiratud riiuli- või põrandapinnal ning see on standardvalik andmekeskuste, keskkontorite, operaatori magistraalvõrgu, suurte ülikoolilinnakute ja koondamispunktide jaoks, mis vajavad kasvuruumi. Ühe fikseeritud paneeli asemel kasutavad need süsteemid modulaarseid adapterpaneele, eemaldatavaid kassette, mitut ühendusplaati ja kavandatud marsruutimisteid ning tavaliselt toetavad need LC- või MPO/MTP-liideseid.

Viga, mida siin vältida, on valida puhtalt maksimaalse portide arvu järgi. Väga suure tiheduse korral koonduvad plaastrijuhtmed kokku, eesmine-juurdepääsuruum muutub kitsaks ja ületäidetud raam kutsub hoolduse ajal vale pordi kogemata lahti ühendama. Otsustav küsimus suure-tihedusega töö puhul, sealhulgas LC-versus{5}}massiivi valik, mida selles käsitletaksepraktiline juhend LC versus MTP/MPO, on see, kas tehnikud jõuavad ikkagi portidesse, haldavad plaastrijuhtmeid ja säilitavad painderaadiuse, kui raam on täielikult koormatud.

ODF-i tüüpide võrdlustabel

Võimsusvahemikud on ainult tüüpilised väärtused ja sõltuvad toote disainist, adapteri vormingust ja tarnija konfiguratsioonist. Kinnitage andmelehel alati täpne kiudude arv ja paneeli valikud.

Kiire ODF-i valikujuhend

Kui vajate ainult kiiret juhtimist õige kategooria suunas, kaardistab allolev tabel projekti levinumad olukorrad sobiva lähtepunktini. Käsitlege seda valiknimekirjana, seejärel kontrollige üksikasju allpool oleva kontrollnimekirja abil.

Kuidas valida oma projekti jaoks õige ODF?

ODF-i valimine ei tähenda lihtsalt piisava hulga portidega kasti valimist. Raam peab sobima kogu disainiga, nii et kõik allolevad tegurid tuleks enne ostmist kinnitada.

Kiudude arv ja tulevane laienemine

Alustage kiudude arvuga, mida peate täna lõpetama, liitma või paika panema, seejärel lisage reserv. Täpselt tänapäevase 24 kiu suurusega raam ei jäta ruumi, kui koht kasvab 48-ni, ja hiljem on võimsuse moderniseerimine tavaliselt kallim kui selle praegune ostmine. Praktikas reserveerivad paljud projektid 20–50 protsenti vaba tootmisvõimsust tulevaste linkide, varukiudude ja uuenduste jaoks. Küsige, kui palju kiude tuleb sisse, kui palju läheb välja, kas lisatakse rohkem kasutajaid või hooneid ning kas ühendusalus ja adapteri maht suudavad selle kasvu vastu võtta.

Paigaldusruum

Asukoht määrab suuresti tüübi. Olemasolev 19-tolline hammas osutab raami kinnitusraamile; ainult seinaruumiga sait osutab seinakinnitusraamile; tööstusliku kapi sees olev kiud on suunatud DIN-rööpa raamile; ja vihma, tolmu või temperatuurikõikumiste käes olev paigaldus välistab standardse siseseadme välisseadme kasuks. Mõõtke enne mudelile pühendumist tegelik vaba ruum, sealhulgas riiuli sügavus või sahtli vahe.

Sise- versus väliskeskkond

Sise- ja välisraamid ei ole omavahel vahetatavad. Siseseadmed sobivad kaitstud ruumidesse, nagu seadmete ruumid, kontorid ja telekommunikatsioonikapid, kus tihendamine ei ole esmatähtis. Välisseadmed vajavad kaitsvat kaitset niiskuse, tolmu, korrosiooni ja UV-kiirguse eest, mistõttu kuuluvad spetsifikatsioonile IP-reiting, korpuse materjal, ukse tihend, tihendi konstruktsioon, lukustuskonstruktsioon ja temperatuurivahemik. Selles juhendis käsitletakse sise- ja välistingimustes käsitsemise erinevusi, sealhulgas kaablitüüpe ja marsruutifiiberkaabli paigaldus sise- ja välistingimustes. Siseraami kasutamine õues on töökindluse vähenemise sagedane ja välditav põhjus.

Pistiku ja adapteri tüüp

ODF-e saab konfigureerida SC-, LC-, FC- või ST-adapteritega ning õige valik järgib olemasolevaid plaastrijuhtmeid, patse ja aktiivseid seadmeliideseid. Üldise mustrinaSC pistikudon laialt levinud telekommunikatsioonis ja FTTH-s,LC pistikuddomineerivad suure-tihedusega andmekeskustes ja ettevõtetes, FC ilmub mõnes telekommunikatsioonis ja seadmetes ning ST püsib pärandvõrkudes. Kinnitage vorming vastegafiiberoptilised adapteridkavatsete kasutada.

Poola tüüp väärib võrdset tähelepanu. UPC (tasapinnalised, kergelt kuplikujulised) otspinnad tagavad tavaliselt umbes 50 dB tagasivoolukadu, samas kui APC (8-kraadise nurga all olevad) otspinnad ulatuvad ligikaudu 65 dB-ni, peegeldades hajutatud valgust kattekihti, mitte kiudu tagasi, mistõttu on APC PON- ja RF-videorakenduste standardvarustus. Neid kahte ei tohi omavahel siduda: APC{6}}-UPC ühendus põhjustab suurt sisestuskadu ja võib füüsiliselt kahjustada ümbrise otspindu. Kui kaalute valikuid, siis see selgitusPC, UPC ja APC poleerimistüübidhõlmab üksikasjalikult erinevusi.

Splice salve mahutavus

Kui raami kasutatakse liitmiseks, peab sisemise aluse mahutavus vastama kiudude arvule, mitte ainult adapterite arvule. Levinud ja masendav viga on raami ostmine, millel on palju adapteriporte, kuid liiga vähe salve. Planeerimise reeglina mahutab liitmisalus tavaliselt 12 või 24 kaitstud pleissi, seega 24-kiu töö vajab ligikaudu ühte kuni kahte alust, 48{8}}kiudtööd kahte kuni nelja ja nii edasi. Kui kandikud saavad tühjaks, on sümptomid etteaimatavad: termokahanevatel varrukatel pole kuhugi istuda, kiudusid ei saa nende minimaalse painderaadiuse piires kokku keerata, hooldus tähendab olemasolevate ühenduskohtade uuesti häirimist ja edasine laiendamine muutub kohmakaks. Vastavalt tavadele, mille on kokku võtnudFiber Optic Association, väikeste ruumide kaablid vajavad pärast paigaldamist tavaliselt umbes 25 mm painderaadiust ja raam, mis seda raadiust ei hoia, suurendab vaikselt sisestuskadu. Planeerige salvede arv, varrukate hoiustamine ja marsruut koos ning vaadake ülekiudpatsidraami kõrval, et otsad ja kandikud ühilduksid. Kui otsustate endiselt splaissimise ja välja{1}}paigaldatud konnektorite vahel, on see võrdlusfusiooni splaissimineon kasulik viide.

Kaabli sisestus ja juurdepääs hooldusele

Kaabli sisenemise suund on tegelik{0}}maailma piirang, mitte detail. Raamid toetavad tagumist, külgmist, ülemist või alumist sisestust ning mittevastavus saidi paigutusega sunnib tegema järske kurve või räpane marsruuti. Hooldusjuurdepääs järgib sama loogikat: libiseva sahtli või ees{3}}juurdepääsu kujundusega on sageli muudetavate võrkude puhul lihtsam töötada, samas kui fikseeritud struktuur on vastuvõetav väheste muudatustega stabiilsete linkide jaoks. Raami, mis näeb paberil kompaktne välja, võib olla raske hooldada, kui kaablid on sees.

Märgistamine ja kaablihaldus

Selge märgistus säästab aega rikete ja uuenduste ajal ning suuremates raamides põhjustab kehv märgistus valesid ühendusi, pikemat rikkeisolatsiooni ja välditavaid katkestusi. Hea raam võimaldab selget pordi nummerdamist, spetsiaalset sildiruumi, plaastrijuhtmete suunamisrõngaid, sidumispunkte, lõtku hoiuruumi ning sissetulevate kaablite ja plaastrijuhtmete eraldamist. Hoidke oma marsruutiplaastri nööridpigem algusest peale planeeritud kui järelmõtlemisena lisatud.

ODF-i spetsifikatsiooni kontrollnimekiri enne hinnapakkumise küsimist

Nende üksikasjade ettevalmistamine enne tarnijaga ühenduse võtmist lühendab edasi-tagasi{0}}ja-edasi ja vähendab vale konfiguratsiooni saamise ohtu.

• Kiudude koguarv, mis tuleb kohe lõpetada, pluss reservi protsent tulevaseks kasvuks.
• Paigaldamine sise- või välistingimustes ning välistingimustes siht-IP-reiting.
• Paigaldusviis: 19{1}}-tolline U-kõrgus, sein, post, DIN-liistud või kapp.
• Pistiku ja adapteri formaat (SC, LC, FC või ST) ja poleerimine (UPC või APC).
• Patsi- ja plaastrijuhtme tüüp, pikkus ja kogus.
• Ühendusaluste arv ja ühe kandiku nõutav maht.
• Jaotuse suhe ja poolitusasend, PON-projektide jaoks.
• Kaabli sisenemissuund ja kaabli välisläbimõõt või tihendi suurus.
• Sildistamise ja pordi{0}}numeratsiooniskeem.
• Fikseeritud või liugkonstruktsioon ja vajalik juurdepääsupool.

ODF-i konfiguratsioonide näited

Kolm anonüümseks muudetud stsenaariumi näitavad, kuidas ülaltoodud tegurid praktikas kombineeritakse.

Väike FTTH hoone jaotuspunkt

24 kiu jaoks, millel on tõusutoru sees SC/APC patsid, piisab tavaliselt kompaktsest seinakinnitusest ODF-ist, millel on kaks ühendusaluse ja alumise või külgmise kaabli sisend. Mõne varupordi reserveerimine jätab hoones ruumi lisaseadmete jaoks ilma teist raami lisamata.

Andmekeskuse koondamine

Eesmise juurdepääsu ja kahe kaabli sisendiga 96 kiu jaoks LC-l 2U suure-tihedusega liugraamiga ODF hoiab paikamise hallatavana ja kaitseb painderaadiust tugeva plaastri-koormuse korral. Liugsahtel on siin oluline, kuna muudatused on sagedased.

Maapiirkonna FTTH juurdepääs postil

Paljude abonentide vahel jagatud sööturi jaoks on IP65 või kõrgema reitinguga välisjaoturi jaotusraam, mis on varustatud1×32 jaoturja SC/APC pistikud, käsitleb nii jagamist kui ka keskkonnamõju ühes korpuses.

ODF-i valik rakenduse järgi

FTTH ja PON juurdepääsuvõrgud

FTTH-töös kasutatakse tavaliselt seinakinnitusraame siseruumides, välisraame avatud pääsupunktides ja PLC-jaoturraame kõikjal, kus on vaja passiivset poolitamist. Keldris, telekommunikatsiooniruumis või korruse jaotuspunktis on tavaliselt vaja seinakinnitusseadet; väline asukoht nõuab välistingimustes-reitinguga asukohta; ja poolitussõlm nõuab jaoturi kaadrit, mis integreerib jaoturi koos lõpetamisega. Laiema ülevaate saamiseks sellest, mida passiivne ehitamine nõuab, on seeFTTH passiivsed komponendidhankejuhend on abivalmis kaaslane.

Andmekeskused ja telekommunikatsiooniruumid

Need keskkonnad eelistavad rack-kinnitust ja suure{0}}tihedusega moodulraame ning üldiselt nõuavad nad suurt kiudude arvu, suure-tihedusega LC-adaptereid, puhast-juhtme marsruutimist, usaldusväärset märgistust ja ruumi laienemiseks. Tihedates riiulites on kaablihaldusel sama suur kaal kui pordi töötlemata tihedusel.

Ettevõtlushooned ja ülikoolilinnakute võrgud

Siin sõltub õige raam selgroo kujundusest. Peamises seadmeruumis kasutatakse sageli racki kinnitusraami, samas kui põranda jaotuspunktides kasutatakse seinale kinnitatavaid raame. Mitmes-hoones asuvas ülikoolilinnakus lõpetavad ODF-id põhikiud ja pakuvad hoonete, lülitite ja seadmete ruumide vahel puhast kohanduskohta.

Tööstus- ja juhtkappide võrgud

Tööstusvõrgud toetuvad DIN-liisturaamidele või kompaktsetele seinakinnitusseadmetele. Raam peab sobituma juhtkapiga, kaitsma kiude mehaanilise koormuse eest ja võimaldama tehnikutel jõuda pistikuteni ilma elektrijuhtmeid puudutamata, võttes arvesse vibratsiooni, tolmu, kapi temperatuuri ja pingevabastust.

ODF versus Fiber Patch Panel versus Fiber Distribution Box

Ostjad ajavad need kolm sageli segamini, kuna kõik nad haldavad kiudühendusi, kuid need pole samad. ODF on tavaliselt kõige terviklikum seade, mis ühendab endas adapterpaneelid, ühendusalused, kaablite marsruutimise, lõtvunud hoiustamise ja kaitse. Kiudplaadi paneel on rohkem keskendunud riiuli sees olevale ühenduskohale, kuigi mõnel on ka ühendusalused. Kiudjaotuskast on tavaliselt väiksem ja asub lõppkasutajatele lähemal, FTTH-hoonetes, põrandapunktides või välistingimustes juurdepääsu kohtades.

Lühike viis otsustamiseks: kasutage ODF-i, kui vajate koos struktureeritud lõpetamist, splaissimist, paikamist ja haldamist; kasutage paigapaneeli, kui vajate peamiselt racki{0}}põhist lappimist aktiivsete seadmete läheduses; ja kasutage jaotuskasti, kui vajate kompaktset levitamist kasutajatele lähedal. Kuna nimetamine on tarnijate ja turgude lõikes erinev, hinnake tegelikku struktuuri, võimsust ja funktsiooni, mitte andmelehel olevat silti. See sügavam pilkODF-i ja kiudpaneeli paneeli erinevusedtasub lugeda, kui piir tundub endiselt udune.

Levinud vead ODF-i valimisel

Ainult sadamate arvu järgi valimine

Portide arv on oluline, kuid sellest üksi ei piisa. Ühendusvõimsus, kaabli sisestus, adapteri formaat, hooldusruum ja laienemisruum määravad, kas raam kohapeal ka tegelikult töötab.

Tulevase laienemise ignoreerimine

Madala hinnaga-raam, millel puudub vaba võimsus, muutub võrgu kasvu hetkel kalliks. Planeerige kiu kasvu enne lõplikku valikut, mitte pärast seda.

Sise-ODFi kasutamine õues

Siseraamid ei ole ehitatud vihma, tolmu ja pideva välistingimuste jaoks. Välispaigaldised vajavad korralikult suletud korpust, millel on sobiv IP-reiting ja tihendi konstruktsioon.

Konnektoritüüpide segamine ilma planeerimiseta

SC, LC, FC, APC ja UPC valikud peavad vastama plaastrijuhtmetele, patsidele ja aktiivsetele seadmetele. Vale kombinatsioon muudab paigaldamise keerukamaks ja ebasobiva poleerimise korral halvendab optilist jõudlust.

Hooldusjuurdepääsu unustamine

Raami, mis näeb paberil kompaktne välja, võib pärast kaabliga ühendamist olla keeruline hooldada. Veenduge, et tehnikud jõuaksid pärast paigaldamist turvaliselt adapterite, liitmisalusteni ja marsruutimisaladeni.

Korduma kippuvad küsimused

Järeldus

Peamised optilise jaotusraami tüübid on rack-, seina-, välis-, DIN-liistud, PLC-jaotur ja suure -tihedusega moodulsüsteem ning õige valik sõltub kiudude arvust, paigaldusruumist, keskkonnast, konnektori ja poleerimistüübist, liitmiku mahutavusest, kaablite marsruudist ja tulevasest laiendamisest. Väike siseruumides asuv sait võib vajada ainult seinale kinnitatavat raami; telekommunikatsiooniruumid ja andmekeskused nõuavad tavaliselt rack-kinnitust või suure-tihedusega raame; FTTH- ja PON-võrgud kasutavad sageli väli- ja PLC-jaoturraame; ja tööstuslikke kappe teenindavad hästi DIN-rööpa raamid. Enne valimist valmistage oma projekti üksikasjad ette ülaltoodud kontrollnimekirja abil ning praktilist, usaldusväärset ja hõlpsasti hooldatavat raami on palju lihtsam määrata.
