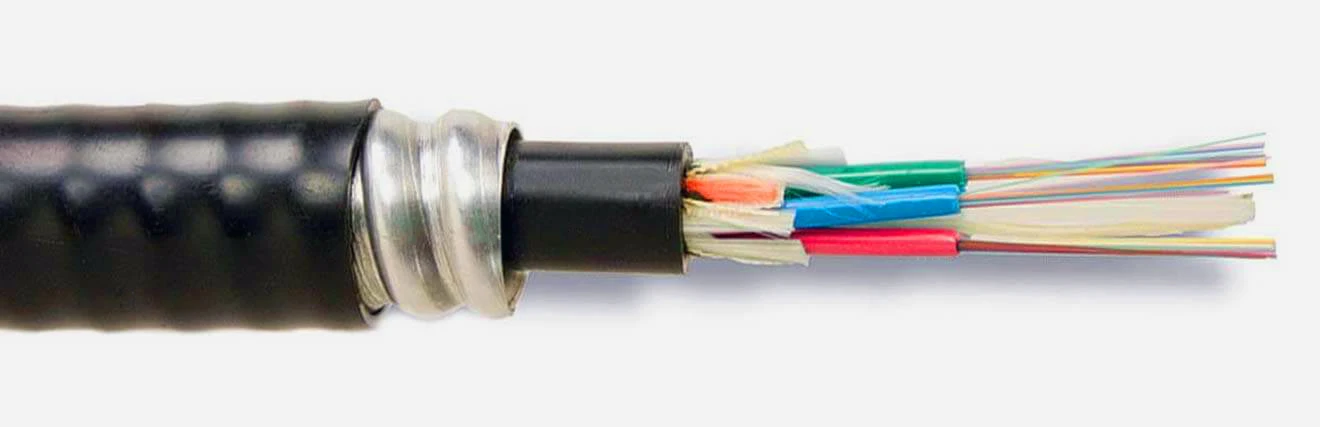

Soomustatud fiiberoptiline kaabel on tavaline kiud, mille südamiku ümber on mähitud metallist kiht -terast või alumiiniumi-. See takistab teie kaabli muljumist, närimist või muul viisil hävitamist. Andmekeskused, ülikoolilinnakud, tehased, kõikjal, kus marsruut on ebatasane.
Kui teate juba põhitõdesid ja peate lihtsalt valima õige tüübi, minge võrdlustabeli juurde. Muidu siin on, kuidas need kaablid kokku pannakse ja kus iga tüüp on mõistlik.
Kuidas soomustatud kiudkaablit ehitatakse
Alustage väljast ja töötage sisse. Väliskest on polüetüleenist väliskaabli jaoks, PVC või LSZH siseruumides. Selle all on aramiidlõnga kiht tõmbetugevuse tagamiseks. Siis soomusrüü. Soomuse sees asuvad kiud olenevalt rakendusest tihedates -puhvertorudes või lahtistes torudes.
Enamik sellest on identne mis tahes muu kiudkaabliga. Inimesed kipuvad tähelepanuta jätma seose soomuse tüübi ja puhvri konstruktsiooni vahel, sest see mõjutab seda, kuidas te kaabli tegelikult kohapeal lõpetate. Siseruumides kasutatavad soomustatud kaablid kasutavad tihedat-puhverdatud kiudu 900 µm ahela kohta-võite pannapistikudotse neile ja jätke furkatsioon täielikult vahele, mis on tore. Välistingimustes kasutatavad soomustatud kaablid on lahtise-toru konstruktsiooniga, suuremate torude sees ujuvad geelis kiud või kuiv{2}}plokkmaterjal. See talub temperatuurikõikumisi palju paremini (teie hinnangud on tavaliselt kuni -40 kraadi), kuid enne ühendamist peate selle lahti keerama ja see on lisaetapp, mida keegi ei armasta kell 7 hommikul põllul teha.
Kas sa jooksedühe--- või mitmerežiimilineon soomukitest täiesti eraldiseisev küsimus. Üks{1}}režiim kauguse ja ribalaiuse jaoks, mitmerežiim lühemate linkide jaoks. Soomus ei puuduta optilist jõudlust.
Alumiiniumblokeering vs. gofreeritud teras: millist turvisetüüpi vajate?
| Funktsioon | Blokeeriv alumiiniumist soomus (AIA) | Gofreeritud teraslindist soomus |
|---|---|---|
| Kuidas see on tehtud | Alumiiniumribad keritud spiraalselt, kattuvad | Kaetud teraslint, mis on volditud suletud torusse |
| Purustuskindlus | Mõõdukas. Jalgsiliiklus, virnastatud kastid, aeg-ajalt redeliga lohisemine | Kõrge. Otsene matmine, rasketehnika tsoonid |
| Näriliste kaitse | Osalisi{0}}lünki mähiste vahel saab ära kasutada | Tõhus. Pidev toru, sissepääsupunkte pole |
| Kaal | Umbes pool teraslindi meetri kaalust | Raskemad. 24-kiuline kaabel jookseb ligikaudu 2 korda alumiiniumist versioonist |
| Paindlikkus | Juhib hõlpsalt läbi kaablirennide ja ümber nurkade | Jäigem, suurem minimaalne painderaadius |
| Tulekahju reitingud | Tõusutoru (OFCR), pleenum (OFNP), LSZH | Enamasti on hinnatud ainult välitingimustes |
| Kuhu see läheb | Andmekeskused, tõusutorud, avatud laejooksud, ülikoolilinnaku siseteed | Otsene matmine, torujuhtmed, tööstuslik välitingimustes, karm keskkond |
Põhja-Ameerika sisetöödel domineerib alumiiniumist blokeering. Andmekeskused, haiglate IT-kapid, valitsushooned, ülikoolide püstikud{1}}seda on kõikjal. Spiraalne mähis annab kaablile piisavalt painduvust, et liikuda läbi kandikute ja J-konksude, muutmata iga kurvi maadlusmatšiks.
Siin on asi, millest ei räägita piisavalt: alumiiniumist blokeering võib paljudel siseruumides jooksudel kanaleid kõrvaldada. Tavalise kahe-etapilise-paigaldamise-kanali asemel tõmmake kaabel,-juhutage soomuskaabel lihtsalt mööda redeliriiulit või otse läbi avatud lae. Hoones, kus on 30 või 40 sõitu, on need graafikust vabad päevad, mitte tunnid. Sellel on ka täis- ja tõusureitingud, mis on oluline, sest paljud neist jooksedest läbivad õhu{8}}käitlemisruume.
Kuid alumiiniumist blokeering ei ole näriliste{0}}kindel. Peame selle selgeks tegema. Spiraalsed mähised kattuvad, kuid seal on piisavalt vahet, millest sihikindel orav või rott läbi närib. Olen näinud tagajärgi. Kui saidil on dokumenteeritud näriliste ajalugu, siis ärge isegi mõelge sellele-mine otse gofreeritud terase juurde.
Lainepapist teraslint moodustab nullvahega suletud toru. See on see, mida soovite otse matmiseks-, kanalite paigaldamiseks hoonete vahele ja tööstusobjektidele,-rafineerimistehastele, kaevandustele, tootmispõrandatele-, kus te tegelete kemikaalide, vibratsiooni ja tõstukitega. Kaabel on raske ja jäik, mistõttu on see valulik siseruumides, kuid maa all või kaablirennis, mis pole üldse oluline. Lainetus annab teile ka korraliku niiskustõkke, mis on osa sellest, miks see sobib matmiseks isegi märja pinnasega, ilma et oleks alati vaja eraldi sisemust.
Tõeliselt ekstreemsete asjade jaoks-allveelaevade maandumiseks ja jõeületuskohtadeks-on spetsiaalsed terastraadist soomus- ja põimitud soomusvariandid, mis on ehitatud palju suuremate tõmbekoormuste jaoks, kui lintsoomus talub. Aga see on hoopis teine vestlus.
Sise-, välis- ja sise-/välikaabel
Soomustatud sisekaabel: tihe-puhverkiud, blokeeruv alumiiniumist soomus, leegi-aeglustav ümbris. Väljas: lahtine-torukiud, gofreeritud teras, vett-blokeerivad ühendid. Piisavalt lihtne.
Üks, mida ülikoolilinnakuprojektides on üha enam esile kerkinud, on sise-/väli{0}}reitinguga soomustatud kaabel. Punkt on see, et juhite ühe kaabli väliskanali sisendist läbi hoone läbiviigu, mööda tõusutoru üles telekommunikatsiooniruumi -ei ole ühendusi hoone sisenemispunktis. See on ühe ülemineku kohta üks ühendusümbris vähem, millele lisandub kogu selle taga olev töö. 10 või 15 hoonega ülikoolilinnaku puhul lisandub see kiiresti. Nendes kaablites on tavaliselt ühendatud lahtine -torukiud LSZH- või tõusutoru ja alumiiniumist lukustusrüüga.
Miks on vaja lisakuludega vaeva näha?
Soomustatud kaabel jookseb 20–40 protsenti rohkem kui samaväärne soomustamata kaabel, seega vajate põhjust.
Närilised. See on põhjus ja see pole isegi lähedal. Üks närimine-soomustamata ülikoolilinnakus tähendab hädaabiveoki veeremist, liitmistehnoloogiat, uut riistvara ja mitu tundi või päeva seisakuid, kuni ootate, kuni see kõik kokku saab. See üksainus remondiarve ületab peaaegu alati selle, mida oleksite kulutanud kogu kaabli marsruudi soomustatud versiooniks muutmisele. Nii et rajatised, mis on selle korra läbi teinud? Edaspidi kirjutavad nad igasse spetsifikatsiooni soomustatud kaabli. Ülikoolilinnakud, äärelinna kontoripargid ja kõik, mis piirneb lageda maaga, kus tegutsevad oravad, tiivad või rotid. Gofreeritud teras näriliste kinnitusteede jaoks. Alumiiniumist blokeering, kus närilised on võimalikud, kuid pole end veel tõestanud.
Teine põhjus: tiheda{0}}liiklusega siseruumid. Lao laed, tehase poolkorrused, jaekaubandus-maja taga-. Alumiiniumblokk katab selle.
Kolmandaks: otsematmine. Sa lihtsalt ei saa paljast kaablit maasse pista ja oodata, et see ellu jääb.
Lõpetamine: eel-lõpetatud või väljal-lõpetatud
Eelnevalt-lõpetatud soomustatud kaablitarned, mille pistikud on juba-LC- ja SC-splaastri nöörid, MPO/MTP pagasiruumi jaoks. Tehase lõpetamise korral langeb sisestuskadu pidevalt alla 0,2 dB ja edu selles valdkonnas, kui võitlete ka soomusribaga. Kui teie jooksud on planeeritud ja mõõdetud, on liikumine ette-lõpetatud.
Välja lõpetamine on mõttekas, kui te ei saa täpseid pikkusi kindlaks määrata. Väljas kaevetööd, hoonete ümberehitused ja kõik, kus marsruut võib pärast kohapeal viibimist muutuda. Soovite soomuse jaoks pöörlevat kaabli eemaldajat. Ja pidage meeles, et -metallist raudrüü tähendab NEC artikli 770 järgi ühendamist ja maandust. See on lisaetapp, mida soomustamata kaabli puhul ei eksisteeri, ja seda kontrollivad inspektorid kindlasti.
Kaabli komplekteerimine konkreetsete tööde jaoks
Andmekeskuse rist{0}}ühendubOM3 või OM4 multirežiim: eelseadistatud alumiiniumist lukustuskastid. Kiiresti paigaldatav, puhastage optilised numbrid kohe karbist välja võttes.
Ülikoolilinnaku selgroog hoonete vahel: välitingimustes laineline teras geel-täidisega ühe-moodi lahtise-torukiuga. Ja palun täpsustage rohkem kiudaineid, kui arvate, et vajate. Teise kaabli tõmbamine kolme aasta jooksul maksab palju rohkem kui algsesse tellimusse kiudude lisamine. Oleme näinud projekte, kus arvu kahekordistamine suurendas kaabli maksumusele võib-olla 15 protsenti, kuid oleks säästnud terve teise paigalduse. Kaugemas otsas ühendage plaatpaneeliga ja ühendage seadmegasimpleks- või kahepoolsed plaastrijuhtmed.
Jookseb väljast siseruumidesse ilma hea liitmispunktita: sise-/välis{0}}reitinguga soomustatud kaabel. Üks kaabel, ilma üleminekuliiteta, puhtam BOM.
Kohaldatavad standardid
IEC 60794 hõlmab mehaanilisi ja keskkonnakatseid. ITU-T G.652 määratleb ühemoodi-kiu spetsifikatsioonid. Ärihoonete kaabelduse jaoks Põhja-Ameerikas vaatate ANSI/TIA-568.3-D. GR-20-CORE (Telcordia) tagab töökindluse väljaspool tehast. Tuleohutushinnangud kuuluvad UL 1666 ja NFPA 262 alla. Kui tuletõkkereiting – tõusutoru, vooder ja üldotstarbeline tuleohutusaste on vale – rebitakse kõik välja. Keegi ei taha seda vestlust projektijuhiga.
Mõned paigaldusmärkused
Soomustatud kaabli painderaadius on välisläbimõõdust 10–20 korda suurem. Minge sellest mööda ja murrate kiu-jäävalt. NEC 770 järgi ühendage ja lihvige alati metallist soomust mõlemast otsast.
Kui eemaldate soomust välja lõpetamiseks, jätke umbes 10–12 tolli soomust{2}}vabaks puhvrile juurdepääsuks. Ja pöörleva eemaldaja sügavusega on lihtne. Jälgige 900 µm puhverkatet selle all ja teil on probleem, mis ilmneb alles katsetamise ajal-või mis veelgi hullem, kuus kuud hiljem katkendlikult.
Veel üks asi, mida inimesed unustavad: kui tõmbate soomustatud kaablit läbi olemasoleva kanali, kontrollige täitmist. Suurenenud välisläbimõõt tähendab, et toru, mis sobib mugavalt soomustamata kaabliga, võib olla soomustatud versiooni jaoks liiga pingul. Mõõtke kõigepealt.
Korduma kippuvad küsimused
K: Mis vahe on soomustatud ja soomustamata kiudkaablil?
V: Soomustatud kaablil on muljumiskindluse ja näriliste kaitse tagamiseks mantel ja kiudsüdamiku vahel metallikiht (alumiinium või teras). Soomustamata seda ei tee. Selle eest maksate kaalu, maksumuse ja painderaadiuse järgi. Kui marsruut ei ohusta kiudaineid füüsiliselt, töötab soomustamata seade hästi ja maksab vähem.
K: Kas soomustatud kiudkaablit saab otse matta?
V: Ainult juhul, kui see on spetsiaalselt ette nähtud otseseks matmiseks,{0}}tähendab see gofreeritud teraslindist soomust, mis blokeerib vett-lahti{2}}torukonstruktsiooni. Sees olev geel või kuiv-plokkteip takistab niiskuse liikumist, kui kivi või juur ümbrisesse aja jooksul läbi torkab. Alumiiniumblokeering ei ole maetud-reitinguga. Enamik kohalikke koode nõuavad 18–24 tolli sügavust.
K: Kas soomustatud kiudkaabel vajab maandust?
V: Jah. NEC artikkel 770 nõuab metallist soomuse ühendamist hoone maanduselektroodisüsteemi mõlemast otsast.
K: Kas soomustatud kiudkaabel on näriliste{0}}kindel?
V: Lainepapi teras on tegelikult-pidev tihendatud toru, mis ei anna närilistele kuskilt alustada. Alumiiniumblokeering ei ole spiraalsete mähiste vahede tõttu. See pärsib juhuslikku närimist, kuid ei pea vastu motiveeritud loomale. Teadaoleva näriliste liiklusega marsruutidel kasutage alati gofreeritud terast.
K: Millised pistikud töötavad soomustatud kiudkaabliga?
V: kõik samad -LC, SC, ST, MPO/MTP. Armor ei muuda teie pistiku valikut. See muudab lõpetamisprotsessi lihtsalt keerulisemaks, kuna enne kiudpuhvertorude juurde pääsemist peate soomuse maha võtma.
