Üks kiudriba või kaks - on põhiline erinevus simpleks- ja duplekskiudoptiliste kaablite vahel. Kuid valik nende vahel kujundab rohkem kui lihtsalt materjalikulu. See määrab teie paigapaneeli tiheduse, iga töös oleva plaastrijuhtme spetsifikatsiooni ja - kõige kriitilisemalt - selle, kas kogu teie lingi füüsiline arhitektuur vastab tegelikult võrgu nõudmistele. Siin on kiire-viidete võrdlus ja kui vajate täielikku pilti, jätkake lugemist.
Simplex fiiberoptiline kaabel: üks haru, üks suund
Simplekskiudoptilise kaabli ühe kaitseümbrise sees on üks klaas- või plastkiud. See kannab andmeid ühes suunas - allikast vastuvõtjani, punkt. Pole tagasiteed, pole kahepoolset-vestlust.
See ühesuunaline{0}}kujundus sobib teatud töökohtadega. CCTV valve on klassikaline näide: kaamera jäädvustab videot ja suunab voo salvestusseadmesse. Salvesti ei pea kunagi sama kiu kaudu andmeid kaamerasse tagasi saatma. Tööstuslikud andurite võrgud töötavad samamoodi -, kui tehases olev temperatuuriandur saadab näidud juhtpaneelile ja armatuurlaual pole põhjust tagasi rääkida.
Simplex kaablid juhivad ka ringhäälingu infrastruktuuri. Televisioonitootmises edastab kaamera oma toite kesksesse edastusüksusesse simplekskiudlingi kaudu. Meditsiinilise pildistamise seadmed - endoskoopiasüsteemid, teatud röntgeniaparaadid - tuginevad samale ühesuunalisele lähenemisele. Pildindusseade käivitab kõrge eraldusvõimega-andmed töötlemisjaama ja see on kogu andmetee.
Füüsilise poole pealt on simplekskiud kergem ja võtab salves vähem ruumi. Üks ahel, mis on lõppenud anSC fiiberoptiline pistikvõi FC-pistikut on kiire paigaldada ja tõrkeotsing on lihtne. Üks kiud, üks joondus, üks võimalik tõrkepunkt - ja sellel lihtsusel on tõeline väärtus suuremahuliste-andurite juurutamisel, kus käitate sadu individuaalseid linke.
Kahepoolne fiiberoptiline kaabel:{0}}kahepoolne side
Duplekskiudoptiline kaabel kimbutab kaks kiudu kokku tõmbkaabli konfiguratsioonis - kaks kiudu kõrvuti, mis on ühendatud õhukese ümbrise materjali ribaga. Ühe haru käepidemed edastavad (TX), teised vastuvõtvad (RX), nii et üks kaabel tagab täieliku kahesuunalise side.
Mõelge sellele, mis toimub andmekeskuses. Server räägib lülitiga - päringud kustuvad, vastused tulevad tagasi ja mõlemad suunad on samal ajal hõivatud. Korruse lülitid suunatakse põhimagistraalsüsteemi ja kõik need üleslingid edastavad liiklust mõlemas suunas. See ei ole juhus; nii toimivad protokollid. Ethernet, Fiber Channel, SONET - kõik eeldavad samaaegset saatmise-ja-vastuvõtu teed. Duplekskiud on olemas, kuna tänapäevane võrgundus ei käi kordamööda.
Täis-duplekstöö tähendab, et mõlemad ahelad jäävad aktiivseks üheaegselt. Tööjaam käivitab päringu serverile ühel ahelal, samal ajal kui server lükkab vastuse tagasi teisele ahelale. Ei mingit ootamist, ei mingit pöörde-võtmist ega raisatud ribalaiust. See erineb pool{5}}dupleksist, kus andmed liiguvad mõlemas suunas, kuid ainult ühes suunas korraga - raadiosaatja-kõnede mudelist, kus hoiate kõnenuppu all ja teine inimene ootab.
Kahepoolsed plaastrijuhtmed on lõppenud seotud pistikutega. AnLC-to-LC dupleksjuhetänu LC-pistiku kompaktsele 1,25 mm ümbrisele ja otsesele ühilduvusele SFP ja SFP+ transiiveritega on tänapäeval andmekeskustes kõige laialdasemalt kasutusel olev kaablikoost.
Üks{0}}režiim vs mitmerežiim
Nii ühe- kui ka kahepoolsed fiiberoptilised kaablid on saadaval ühe{0}- ja mitmerežiimilisena. See valik määrab kauguse ja ribalaiuse, seega tasub seda selgelt mõista.

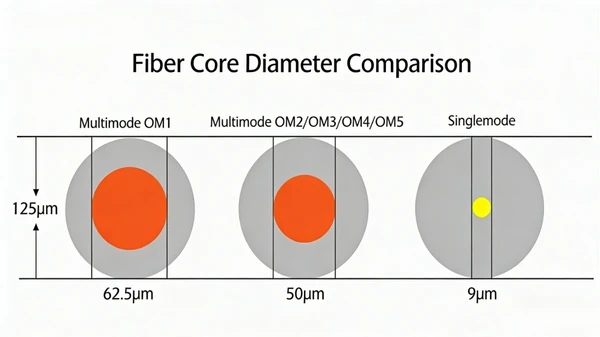

Ühemoodi{0}}kiu südamiku läbimõõt on 8–10 mikronit ja see kannab ühte valguskiirt. See tihe tuum välistab modaalse hajumise, mis hoiab signaali puhtana pikkade vahemaade tagant - räägime kilomeetritest, mitte meetritest. Ühemoodi-liht- ja duplekskaablid on telekommunikatsiooni magistraalliinide, suurlinnavõrkude ja kõigi mõne kilomeetri kaugusel asuvate linkide standard. Maksumus on kõrgem, kuna ühe-režiimi transiiiverid kasutavad mitmerežiimiliste süsteemide odavamate LED-ide asemel pigem laservalgusallikaid.
Mitmemoodiline kiud kasutab suuremat südamikku - 50 ehk 62,5 mikronit - ja võimaldab korraga liikuda mitmel valgusrežiimil. See tagab tugeva ribalaiuse lühikestel jooksudel, kuid signaal halveneb kiiremini, kuna need mitmed valgusteed tabavad vastuvõtjat veidi erinevatel aegadel. Modaalne hajutamine piirab 10G ühenduste jaoks efektiivseid mitmerežiimilisi kaugusi 300 kuni 550 meetrit, olenevalt kaabli klassist OM3 või OM4. Ülikoolilinnaku võrkude,{11}}hoonesiseste linkide ja andmekeskuse lühikeste käituste jaoks on mitmemoodiline duplekskiud{12}}kuluefektiivne valik.
Kui need kaablid lõpevad jaotuspunktides, on{0}}hästi määratudfiiberoptiline klemmikarphoiab liitmispunktid organiseerituna ja kaitstuna. See detail säästab tunde tõrkeotsingust, kui otsite probleemset linki mitu kuud pärast installimist.
Simpleks vs duplekskiudoptilised kaablid
Kulud on esimene asi, mille kohta küsime. Simplekskaablis kasutatakse ühte kiudahelat ja ühte pistikut otsas - vähem materjali, madalam hind. Kui tõmbame sadu andurite vooge läbi tööstusrajatise või ühendame hoone-laia CCTV-võrgu, koguneb-käitamisepõhine sääst kiiresti. Duplekskaabel maksab teise ahela ja täiendavate pistikute tõttu rohkem, kuid see tagab kahesuunalise võimaluse, mida simpleks ei suuda paljundada.
Paigaldamine on teine küsimus. Simplex kaablid on õhemad, paindlikumad ja neid on kergem läbi tiheda kanali juhtida. Duplekskaablid jooksevad laiemalt tänu tõmbjuhtme konstruktsioonile, mis tekitab piiranguid suure-tihedusega plaatpaneelidele. Kuid siin on kompromiss: duplekskaablid kõrvaldavad vajaduse hallata kahte eraldi simplekskäivitust, kui projekt vajab kahesuunalist sidet. Võrgukeskkondades on üks duplekskaabel puhtam kui kaks samasse sihtkohta suunatud ühepoolset kaablit.
Ribalaiuse läbilaskevõime soosib dupleksit igas võrgukontekstis. Samaaegne kahe{1}}suunaline andmevoog tähendab, et teie lingi täisvõimsus töötab mõlemas suunas korraga. Simplekslink eraldab kogu ribalaiuse ühes suunas - efektiivne andurite voogude ja leviedastuse jaoks, kuid see ei toeta IP-võrkude jaoks vajalikku saatmis-ja-vastuvõtutsüklit.
Pistikute ühilduvus on mõlema tüübi puhul identne. Samafiiberoptilised adapteridmis ühendavad SC-to-SC või LC-to-LC ühendused töötavad ühe- ja duplekskoostudega vaheldumisi. Kaks simplekskaablit võivad asendada ühe duplekskaabli ja vastupidine olukord. Praktikas eelistatakse võrguühenduste puhul dupleksit, kuna see hoiab kaablihalduse puhtamana.
Kus kasutada Simplex fiiberoptilisi kaableid
Simplekskiud kuulub igasse rakendusse, kus andmed liiguvad ühes suunas allikast vastuvõtjani: CCTV- ja videovalvesüsteemid, tööstusautomaatika andurid ja IoT-seirevõrgud, edastussignaalide jaotus (nt kaamerate{0}}to{1}}tootmisrajatiste kanalitesse), meditsiinilise kujutise andmeedastus (nagu endoskoop{2}to-andurite tuvastussüsteemid ja töötlusjaamade tuvastamise süsteemid.
Kõigi nende stsenaariumide korral genereerib lähteseade andmed ja vastuvõttev seade tarbib neid. Rakenduse disainis pole tagastuskanalit, nii et duplekskaabli kasutamine lisab kulusid ilma funktsiooni lisamata.
Kus kasutada kahepoolseid fiiberoptilisi kaableid?
Duplekskiud on kõikjal, kus toimub kahesuunaline side -, mis katab valdava enamuse võrgu infrastruktuurist. LAN-i magistraalühendused kommutaatorite ja ruuterite vahel, serveri-lüliti-lingid andmekeskustes, WAN-ühendused hoonete vahel, kiudoptiline-to-töölaua-juurutus suure-ribalaiusega tööjaamade jaoks ning ühendused fiiberopodemite ja meediumimuunduritega. Kui mõlemas otsas olev seade nii saadab kui ka võtab vastu andmeid - ja see kirjeldab kõiki viimase kahekümne aasta jooksul ehitatud võrguseadmeid, - tuleb määrata duplekskaabel.
Üks arendus, mida tasub teada: BiDi (kahesuunalised) transiiverid saavutavad kahe{0}}suunalise side ühe kiu ahela kaudu, kasutades edastamiseks ja vastuvõtmiseks erinevaid lainepikkusi. Simplekskaablitega ühendatud BiDi transiiverid vähendavad kiudude arvu metroo- ja juurdepääsuvõrkudes, kus kanalis on vähe ruumi. See lähenemisviis nõuab lainepikkustele{3}}spetsiifilisi transiivereid mõlemas otsas, seega on see pigem suunatud lahendus kui dupleksi üldine asendus.
Kuidas valida oma rakenduse jaoks sobiv fiiberoptiline kaabel
Otsus taandub ühele küsimusele: kas link kannab andmeid ühes või kahes suunas? Üks suund - andur toidab armatuurlauda, kaamera toidab salvestit - tähendab simpleksit. Kaks suunda - mis tahes võrguühendus - tähendab dupleksit.
Peale selle ärge jätke tähelepanuta lõpetamise kvaliteeti. Puhas, korralikult poleeritudfiiberoptiline kiire pistikmõlemal kaablitüübil ületab iga kord halvasti lõpetatud premium-kaabli. Turu parim kaabel ei päästa määrdunud või valesti joondatud otsaga linki.
Enamiku võrguehituste puhul on mõlema kaablitüübi kombinatsioon mõttekas. Aktiivsete võrguühenduste jaoks käivitage dupleks. Kasutage simpleksit spetsiaalsete seire-, anduri- ja edastusvoogude jaoks. Kaabli tüübi vastavusse viimine tegeliku andmevooga - selle asemel, et vaikimisi kasutada dupleksrežiimi igal käitamisel -, hoiab materjalikulud kontrolli all ja kaabliteed hallatavad, loobumata mis tahes jõudlusest, kus see on oluline.
