Mis on FC Fiber Connector? Tüübid, kasutusalad ja valikujuhend

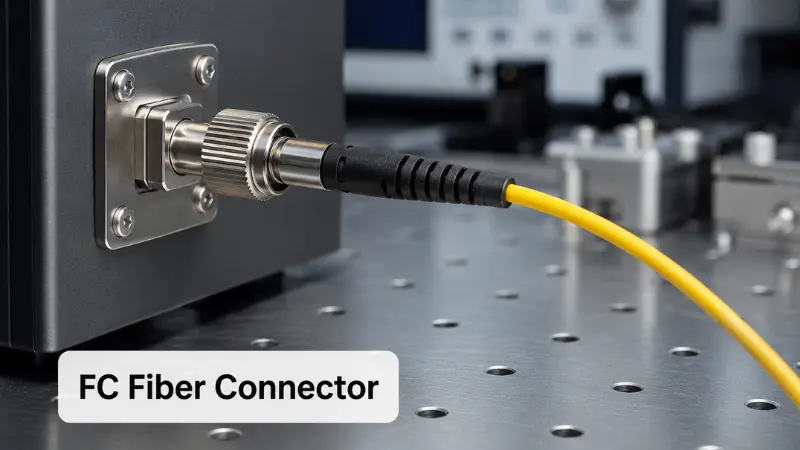

AnFC fiiberpistikon ümmargune keermestatud fiiberoptiline pistik, mis kruvitakse adapteri või seadmeporti, selle asemel et suruda sisse nagu SC- või LC-pistik. Nime loetakse tavaliselt kuiHöövli ühenduspesa, ja kogu disain on loodud selleks, et teha üht asja hästi: hoida stabiilset, korratavat optilist ühendust, mis jääb paigale, kui seadet käsitsetakse, liigutatakse või vibratsiooniga kokku puututakse.

FC ei ole enam vaikeseade uute suure{0}}tihedusega võrkude - jaoks, millele roll kuulubLC pistikud. Kuid see on endiselt levinud optilistes katseseadmetes, vanemas telekommunikatsiooni- ja edastusinfrastruktuuri osades ning laser-, andurite- ja polarisatsiooni-säilitavates (PM) kiudsüsteemides. Selles juhendis kirjeldatakse, kuidas FC töötab, kuidas FC/PC, FC/UPC ja FC/APC erinevad, kus FC on tänapäeval veel määratud ja kuidas valida õiget FC-d.pistik, plaastri juhe, pats või adapter projekti jaoks.

Kuidas FC Fiber Connector töötab?

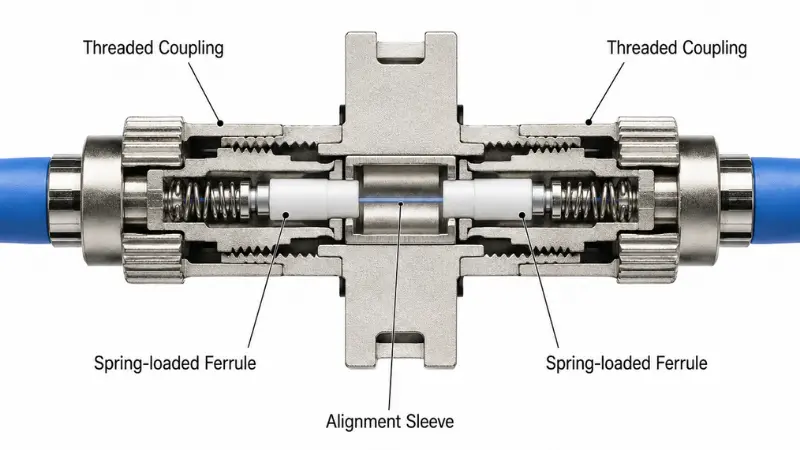

FC-pistik kasutab adapteri või seadme pordi külge lukustamiseks keermestatud ühendusmutrit. Mutri pingutamisel surutakse vedruga -koormushülss kontakti ühendusmuhviga, joondades kiu kaks otsapinda nii, et valgus pääseb vähese kaoga läbi. Liidese mõõtmed on rahvusvaheliselt määratletudIEC 61754-13, mis määrab FC-pistikute perekonna 2,5 mm ümbrise ja keermestatud vedruga{1}}muhvi ümber.

Keermestatud ühendusmehhanism

Ühenduse kruvi-on konnektori signatuur. Kohale klõpsamise asemel pöörate mutrit, kuni pistik istub. Tasu on mehaaniline stabiilsus: ühendus peab vastu juhuslikele tõmblustele ja hoiab oma joont vibratsiooni all, mis on täpselt see, mida katsestendid ja instrumentide pordid vajavad.

Kompromiss{0}}on kiirus. Iga ühenduse keermestamine ja lahtilõng on aeglasem kui SC või LC tõuke-tõmbetegevus, seega on FC harva õige tööriist tiheda paigapaneeli jaoks, mida sageli uuesti-lapitakse. See teenib oma koha, kus ühendus luuakse üks kord ja eeldatakse, et see jääb usaldusväärseks.

Tross, võti ja olulised osad

Põhiosade tundmine muudab nii täpsustamise kui ka tõrkeotsingu lihtsamaks:

• Ferrule- tavaliselt 2,5 mm keraamiline (tsirkooniumoksiid) silinder, mis hoiab ja tsentreerib kiudu otspinnal ning on sama nimisuurusega kui SC ja ST hülsidel.
• Ühendusmutter- pöörlev metallkrae, mis keerdub adapteri külge ja rakendab kontaktjõudu.
• Joondamisvõti- väike isane võti konnektori korpusel, mis määrab orientatsiooni ja peatab hülsi pöörlemise vastu ühendusotsa külge.
• Ühenduse korpus ja pakiruum- korpus, mis hoiab kõike koos, pluss pingutus-saabas, mis kaitseb kiudu selle väljumiskohas.
• Adapteri varrukas- FC-adapteri sees olev poolitatud joondushülss võtab vastu mõlemad ümbrised ja joondab need.

Joondamine on oluline, kuna halvasti asetsev või rist{0}}kinnitusega pistik suurendab sisestus- ja tagasipöördumise kadu ning ümbrise sundimine või keeramine vastu paarilist võib pistikut kriimustada.poleeritud otspind. Klahvimine on eriti oluline nurga all (APC) pistikutel, kus pöörlemisasend mõjutab otseselt jõudlust.

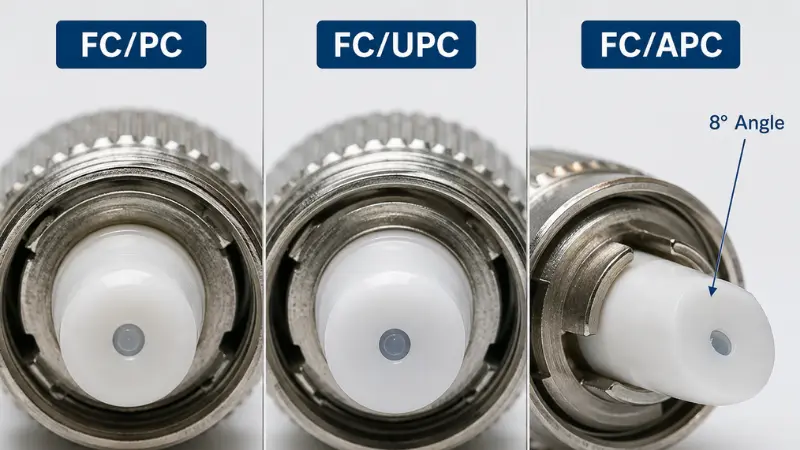

FC konnektori poleerimistüübid: PC, UPC ja APC

FC-pistikud on varustatud erinevate ots{0}}poleerimisvahenditega ja poleerimine -, mitte konnektori korpus - on see, mis põhjustab peamiselt peegeldust ja sisestuskadu. Kui mäletate üht asja sellest jaotisest, pidage meeles osanumbri kolmest{4}}tähelist järelliidet. Kõigi konnektoriperekondade põhjalikuma ülevaate saamiseks vaadake meie juhenditPC, UPC ja APC poleerimine.

FC/PC (füüsiline kontakt)

PC on originaalne kuplikujuline poleerimine, kus kiudsüdamikud puutuvad kokku kerge vedrusurve all. See töötab, kuid selle peegeldusvõime järgib uuemaid poleerimisi, nii et seda kasutatakse uutes üherežiimilistes{1}}projektides harva ja see ilmub nüüd peamiselt pärandseadmetes.

FC/UPC (ultrafüüsiline kontakt)

UPC on arvuti peenem, rangemalt kontrollitud versioon. See tagab väikese sisestuskadu ja kindla tagastuskadu ning on praktiline vaikeseade üldiste ühe-režiimi linkide, laboriühenduste ja seadmete liideste jaoks, mis vajavad otsest füüsilist-kontakti poleerimist. UPC osad on tavaliselt tähistatud siniste saabastega, kuigi värvikoodid võivad tootjati erineda.

FC/APC (nurkne füüsiline kontakt)

APC poleerib otspinda nurga all -, standardväärtus on 8 kraadi -, nii et peegeldunud valgus suunatakse katte sisse, mitte otse tagasi allika poole. See vähendab järsult tagasipeegeldust, mistõttu on APC valitud peegeldunud valguse suhtes tundlike süsteemide jaoks: CATV ja analoogvideo, PON- ja FTTH-vood, laserallikad ja täppismõõtmine. APC osad kannavad tavaliselt rohelisi saapaid.

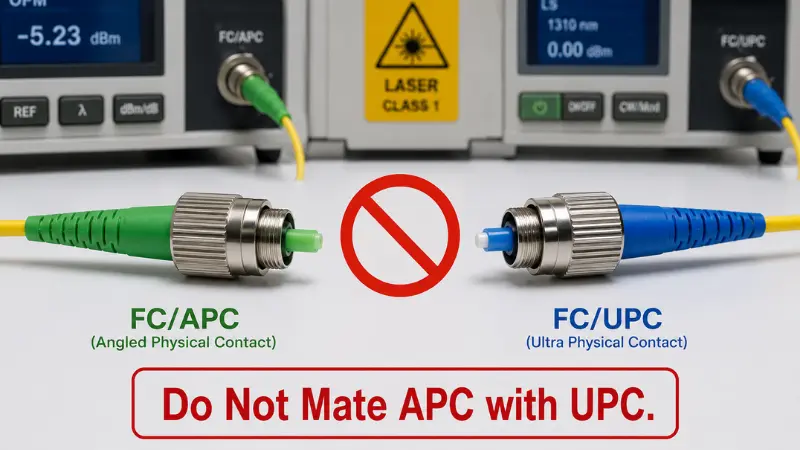

APC-pistikud peavad ühilduma ainult sama võtmega APC-pistikutega. APC näo surumine vastu UPC- või PC-pinda põhjustab suurt kahju ja võib jäädavalt kahjustada mõlemat otsapinda.

PC vs UPC vs APC lühidalt

Ülaltoodud tootlus{0}}kahjum kajastab taset, mida tavaliselt viidatakse rahvusvahelistes toimivusstandardites, näiteksIEC 61753ja tarnija andmelehtedel; kinnitage alati tellitud osade täpne hinne testiaruande alusel.

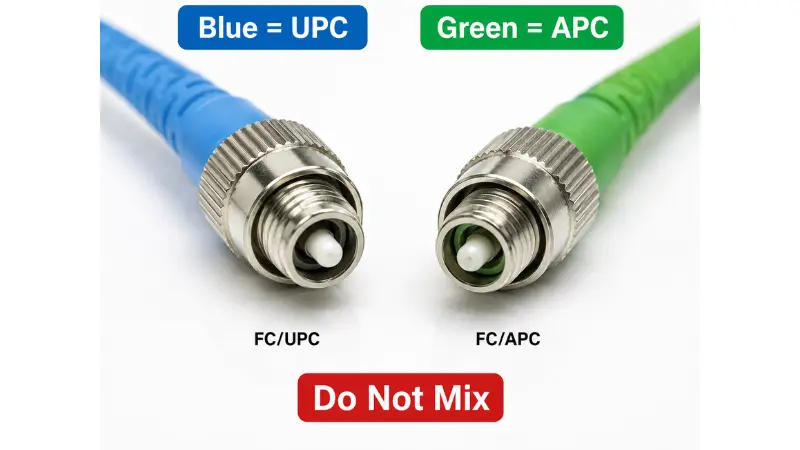

Kuidas eristada FC/APC ja FC/UPC

Praktikas saab tavaliselt poleerimisvahendit tuvastada neljal viisil: pagasiruumi värv (roheline APC jaoks, sinine UPC jaoks), nähtav nurk hülsi otsal, järelliide tellimuse spetsifikatsioonil või sildil (FC/APC vs FC/UPC) ja märgistus seadme pordil. Kahtluse korral kontrollige esmalt pordi silti, mitte välimuse järgi otsustades - see on lihtsaim viis vältida APC/UPC mittevastavust.

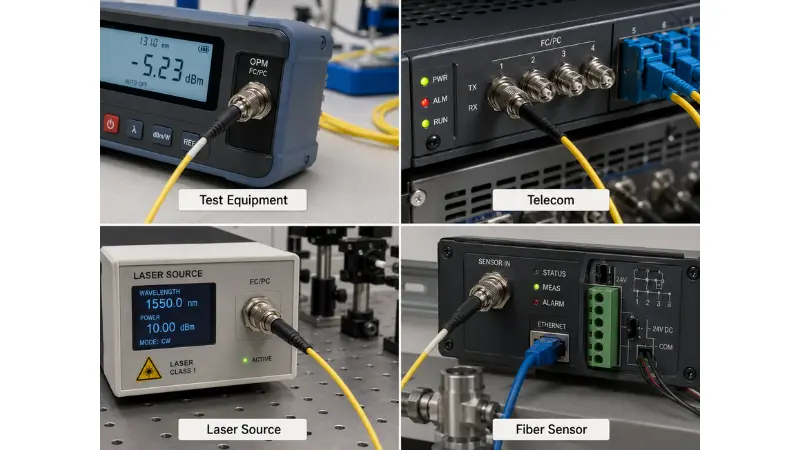

Kus FC kiudühendusi tänapäeval veel kasutatakse?

Õiglane küsimus iga LC-le eelnenud pistiku kohta on see, kas see on vananenud. FC ei ole -, see on lihtsalt kitsenenud kohtadesse, kus selle stabiilsus on aeglasemat ühendust väärt.

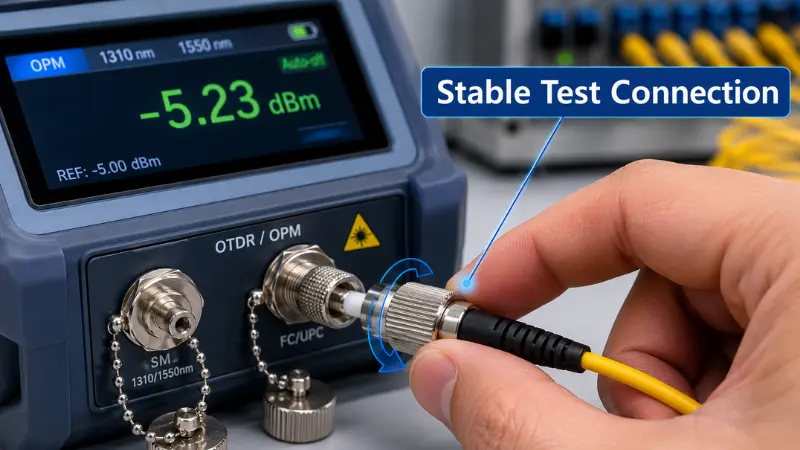

Testimis- ja mõõteseadmed

FC on tuttav vaatepilt optiliste võimsusmõõturite, valgusallikate, OTDR-ide ja optiliste spektrianalüsaatorite, aga ka võrdluskvaliteediga-testi juhtmete kohta. Keermestatud ühendusel on pidev korduv kontakt, mis hoiab mõõtmised järjepidevana paljude ühendamis-/lahutustsüklite jooksul -, mis on tõeline eelis, kui lahtine port võib näitu moonutada.

Telekommunikatsiooni- ja ülekandesüsteemid

Mõned telekommunikatsiooni- ja transpordiseadmed, eriti vanemad platvormid, ehitati FC-portide ümber ja kasutavad neid siiani. Uusehitised kalduvad pooleSC pistikudjuurdepääsuvõrkudes ja seadmete LC-s, kuid FC võib siiski olla vajalik olemasoleva šassii või jaotusraami sobitamiseks.

Laserid, andurid ja PM Fiber

Laserinstrumendid, fiibersensorid, uurimisseadistused ja PM-kiudsõlmed kasutavad sageli FC-d, sest mehaaniline stabiilsus ja täpne, korratav joondus on olulisemad kui ühenduse kiirus. Nendes süsteemides võib isegi väike tagasipeegeldus allika destabiliseerida või mõõtmist rikkuda, seega on FC/APC siin tavaline.

Tööstuslikud ja{0}}kõrge vibratsiooniga keskkonnad

Kuna ühendus on keermestatud, sobib FC vibratsioonile või liikumisele avatud ühendustega. Sobivus sõltub siiski kogu komplektist - pingevabast, adapteri kvaliteedist ja paigaldusest -, mitte ainult pistikust.

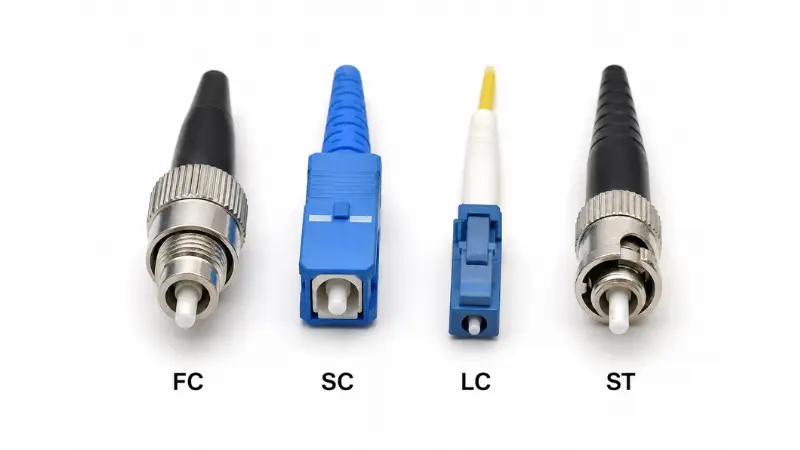

FC vs SC vs LC vs ST pistikud

FC on üks võimalus mitme hulgast. Selle võrdlemine teiste tavaliste pistikutega muudab otsuse selgemaks.

Millise pistiku peaksite valima?

• Valige FCkatseseadmete juhtmestiku ühendamisel, vanade FC-seadmete sobitamisel või laser-/anduri-/PM-ühenduste ehitamisel, kus stabiilne joondamine ületab kiirust.
• Valige LCtransiiveritele jasuure{0}}tihedusega kaabeldus, kus selle 1,25 mm hülss kahekordistab pordi tiheduse ligikaudu kaks korda.
• Valige SCFTTH ja juurdepääsuvõrkude jaoks, kus SC/APC on laialdaselt kasutusel ja seda on lihtne kohapeal lõpetada.
• ValiSTpeamiselt olemasoleva mitmerežiimilise tehase sobitamiseks; see on harva valik uueks tööks.

Kui kaalute konkreetselt kahte 2,5 mm kruvi-või-tõukevalikut, siis meie märkuserinevused SC ja FC pistikute vahelkäsitleb kompromisse{0}}sügavamalt.

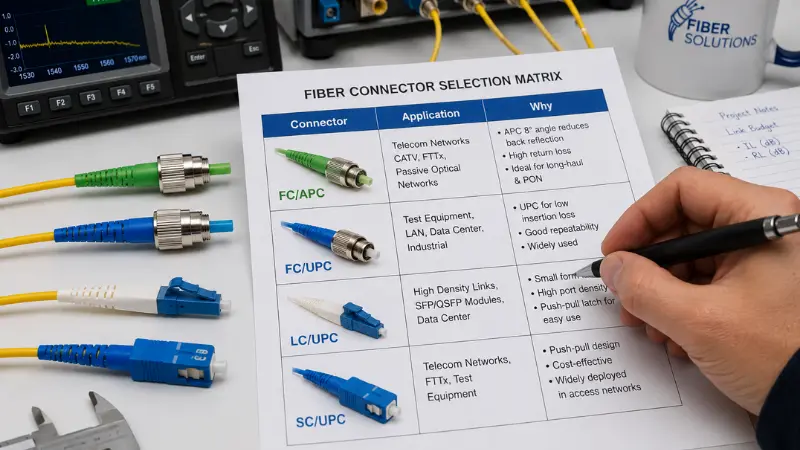

FC pistiku valikumaatriks

Kiireks ülevaateks siin on, kuidas valik tavaliselt rakenduse järgi langeb:

FC-pistikute eelised ja piirangud

Aus kokkuvõte: FC vahetab mugavuse stabiilsuse vastu. Mõnes kohas on see hea tehing ja mõnes kohas halb.

Kus FC on tugev.Keermestatud ühendus on vastupidav juhuslikule lahtiühendamisele ja vibratsioonile, ümbris-ja-võtme disain toetab korduvat joondust ning konnektor on saadaval nii UPC-s kui ka APC-s, et see vastaks erinevatele tagastamis-kaovajadustele -, mistõttu see püsib testi-, laser- ja PM-rakendustes.

Kus FC alla jääb.Selle ühendamine ja lahtiühendamine on aeglasem kui SC või LC, see on füüsiliselt suurem kui LC ja seetõttu sobib see halvasti{0}}suure tihedusega paneelide jaoks ning nõuab paaritumisel rohkem hoolt: võti peab olema joondatud ja ümbrist ei tohi kunagi sundida ega pöörata vastu oma paari.

Millal FC-d mitte kasutada

Jätke FC vahele, kui prioriteet on porditihedus või paikamise kiirus (LCD-le jõudmine), standardse FTTH- või juurdepääsuvõrgu juurutamisel (SC/APC on tavaliselt norm) või kui miski lingil ei vaja tegelikult FC keermestatud stabiilsust. FC valimine tihedal paneelil "turvalisuse tagamiseks" suurendab tavaliselt kulusid ja aeglustab installimist.

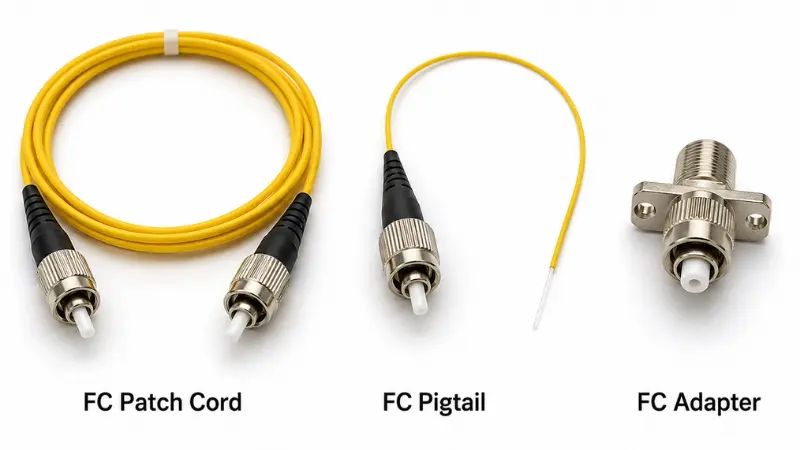

FC Patch Cord vs FC Pigtail vs FC Adapter

Need kolm FC toodet lahendavad erinevaid probleeme ja nende segamine on tavaline tellimisviga:

• FC patch-juhtmedon mõlemast otsast valmis ja ühendage kaks porti otse -, näiteks instrument paigapaneeliga. Joped on tavaliselt 2,0 mm või 3,0 mm.
• FC patsidühes otsas on pistik ja teises otsas kiud, mis on ette nähtud liitmiseks-kaabli või kandikuga. Tavaliselt kasutavad nad 0,9 mm tihedust{3}}puhverdatud kiudu.
• FC adapterid(muhvid) on emane vahesein, mis ühendab kaks FC-pistikut joondushülsi kaudu; need paigaldatakse paneelidesse, kastidesse ja korpustesse.

Kuidas valida õiget FC kiudühendust?

Enne FC-pistiku, patch-juhtme, patsi või adapteri tellimist kinnitage need viis asja.

1. UPC või APC

Kasutage FC/UPC-d üldiste üherežiimiliste{0}}linkide jaoks, kus piisab väikesest sisestuskaost. Kasutage FC/APC-d, kus tagasipeegeldus on oluline - laserid, analoog/CATV, PON ja täppismõõtmine. Ärge kunagi segage APC-d UPC või PC-ga.

2. Kiu tüüp

Kinnitage, kas link onühe--- või mitmerežiimiline. Ühe-režiimiga FC on telekommunikatsiooni-, test- ja kaug{2}}optika norm; multimode FC on olemas, kuid uutes teostes on see palju vähem levinud.

3. Kaabli läbimõõt

Sobitage pakiruum ja pistik kaabliga: 0,9 mm tihe-puhverkiud enamiku patside jaoks ja 2,0 mm või 3,0 mm kattejuhtmete jaoks, olenevalt marsruudist ja vastupidavusest.

4. Adapteri ja võtme ühilduvus

Adapter peab sobima poleerimisvahendi ja võtmega. FC-adapterid on saadaval kitsa võtmega (sageli märgistusega NK / 2,0 mm) ja laia võtmega (WK / 2,14 mm), tänapäeval on kitsas võti tavalisem. FC/APC puhul on klahvi joondamine kriitilise tähtsusega, kuna nurga asend määrab jõudluse - sobimatu võti võib takistada õiget istumist või suurendada kadu.

5. Toimivusnõuded

Ärge peatuge konnektori nime juures. Kinnitage numbrid, mis otsustavad, kas link töötab:

• Sisestuskadu (IL)- valgus kadus paaritatud paari läbimisel; madalam on parem. Küsige tüüpilisi ja maksimaalseid väärtusi.
• Tootluskahjum (RL)- valgus peegeldub tagasi allika poole; kõrgem dB on parem ja see on APC valimise peamine põhjus.
• Töölainepikkus- kinnitage, et koost on teie akna jaoks ette nähtud (näiteks 1310/1550 nm ühe-režiimi korral).
• Jope, vastupidavus ja keskkond- jope reiting (nt LSZH), pistiku-tsükli vastupidavus ja kõik välistingimustes või tööstuslikud nõuded.

B2B tellimuste puhul tasub ka kinnitada, et tarnija saab esitada katsearuanded, kohandatud pikkused, märgistuse ja pakendi.

Levinud vead, mida vältida?

• APC ja UPC segamine:Erinevate otste{0}}geomeetriate tõttu põhjustab nende sidumine suuri kadusid ja võib lakki kahjustada. Hanke puhul taanduvad enamik FC-vigu poleerimisele, kaabli-läbimõõdu mittevastavusele või eeldusele, et iga FC-adapter on vahetatav.
• Puhtuse eiramine:Tolm, õli ja kriimud suurendavad kadu ja rikuvad testi korratavust. Kontrollige japuhasta otspindenne iga paarilist, eriti pillidel.
• FC kasutamine, kus LC või SC sobib paremini:Suure{0}}tihedusega paneelid tahavad tavaliselt LC-d; FTTH soovib tavaliselt SC/APC-d. Varu FC keerme stabiilsuse või seadmete ühilduvuse jaoks.
• Portide unustamine mõlemas otsas:Ühendus peab sobima seadme, adapteri, paneeli või instrumendiga. Enne FC patch-juhtmete tellimist kontrollige lingi - mõlemat otsa ja lugege pordi silti, mitte ei arva välimuse järgi.

FC Fiber Connectori ostmise kontrollnimekiri

Kinnitage need enne tellimuse esitamist:

• Pistiku konfiguratsioon: FC-FC või hübriid, näiteks FC-LC või FC-SC
• Poola: UPC või APC
• Fiber: ühe{0}}režiimiga või mitmerežiimiline
• Kaabli pikkus
• Kaabli läbimõõt: 0,9 mm, 2,0 mm või 3,0 mm
• Jope materjal ja hinnang
• Simpleks või dupleksstruktuur
• Adapteri tüüp, võti ja kinnitusviis
• Sisestuskao ja tagastuskao eesmärgid
• Katsearuanne, märgistus ja pakendamisvajadused

Hankemärkused B2B ostjatele

Projektitellimuste puhul ei piisa sageli kataloogi vaikesätetest. Kaabli pikkus, ümbrise materjal, pagasiruumi värv, poleerimine, sildi formaat ja pakend mõjutavad osade sujuvat paigaldamist skaalal - ning enamiku välditavate FC-probleemide põhjuseid kohapeal on poleerimismaterjali mittevastavus, vale kaabli läbimõõt või täpsustamata adaptervõti. Lukustage need üksikasjad ostutellimusel ja küsige partii katsearuandeid kõige kohta, mis toidab katseseadmeid või peegeldus{4}}tundlikke linke.

Järeldus

FC-kiudpistik on keermestatud pistik, mis on loodud stabiilsete, korratavate optiliste ühenduste jaoks, mis hoiab selle asjakohasusena katseseadmetes, laser- ja andurisüsteemides ning kõikjal, kus olemasolevad seadmed on kavandatud FC-portide ümber -, isegi kui LC ja SC domineerivad uutes suure-tihedusega ja juurdepääsuvõrkudes. Valige FC, kui port, jõudluse sihtmärk või keskkond seda konkreetselt nõuab; jõuda LC-ni tiheduse ja SC/APC-ni FTTH jaoks.

Enne tellimist viige läbi kiirkontroll, mis hoiab ära enamiku probleemidest: kinnitage mõlemad seadmete pordid, poleerimine (UPC või APC), kiu tüüp, kaabli läbimõõt ja adapteri võti ning küsige testprotokolli instrumentide või peegeldus{0}}tundlike linkide kohta. Nende õigeaegne hankimine hoiab sisestuskao, tagastamise kadumise ja ümbertöötamise kulud madalad.
