See on kirjutatud võrgupaigaldajatele ja hankemeeskondadele ning seda on kontrollitud kehtiva MPO liidese standardi (IEC 61754-7) ja TIA-568.3 polaarsusmeetodite järgi, et saaksite tehnilisi punkte kontrollida, mitte neid usaldada.
MPO-adapter näeb välja nagu lihtne plastikühendus, kuid suure-tihedusega kiudühenduse sees täidab see ühe kriitilise tähtsusega ülesande: see hoiab kaks mitmekiulist MPO-pistikut vastamisi, nii et iga kiudude südamik ühtib samal hetkel oma partneriga. Andmekeskuses, kus üks 1U paneel võib kanda sadu kiude, on valesti joondatud või vale{4}}polaarsusega adapter erinevus puhta lingi ja tunnipikkuse ühenduse jälgimise vahel, mis näeb hea välja, kuid ei läbi valgust.
Selles juhendis selgitatakse, mis on MPO-adapter, kuidas see tegelikult töötab, milliseid tüüpe andmelehel kohtate (polaarsus, kiudude arv, sugu ja korpus) ning samm-sammult, kuidas õige adapterit valida. Kui see on oluline, osutab see liidese ja polaarsuse standarditele, et saaksite oletamise asemel osa kinnitada.
Mis on MPO-adapter?
MPO-adapter, mida mõnikord kirjutatakse ka MPO/MTP-adapteriks, on fiiberoptiline ühendusseade, mis on loodud mitme kiudoptilise MPO-pistiku jaoks. See saab mõlemalt küljelt ühe pistiku ja hoiab neid õiges asendis, nii et terve rida kiude, olgu see siis 8, 12, 16 või 24, liitub ühe kompaktse liidese kaudu.
Erinevalt aühe-kiuga LC-adapter, mis ühendab vaid kahte kiudu, haldab MPO-adapter tervet massiivi, mõnikord kahte virnastatud rida. Just see teebki sellest suure-tihedusega lappimise selgroo, kus riiuliruum, õhuvool ja kaablite marsruut on surve all.

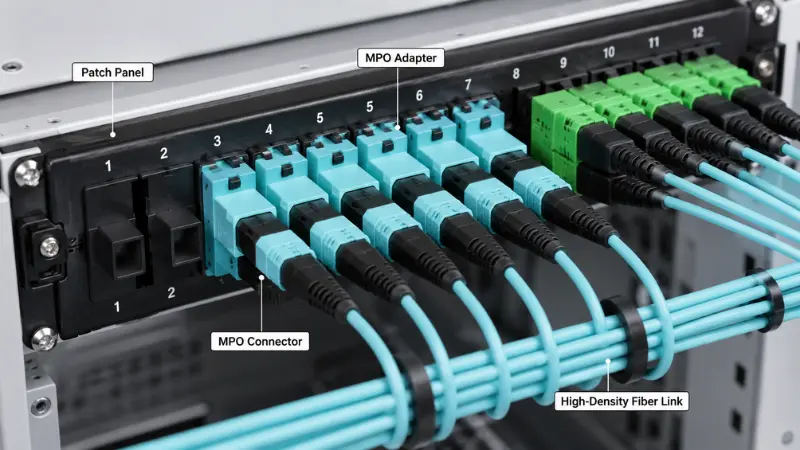

Tavaliselt leiate MPO-adapterid andmekeskuste plaastripaneelidest ja MPO-kassettidest, magistraal- ja magistraalkaablitest, optilistest jaotusraamidest ja migratsiooniprojektidest, mis liiguvad 40G, 100G või 400G duplekslingid üle paralleelsele optikale.
MPO-adapter vs MPO-pistik
Need kaks terminit reisivad koos, kuid need ei ole sama osa. Pistik on kaabli küljes; adapter on paneelis.
| Üksus | MPO adapter | MPO pistik |
|---|---|---|
| Peamine funktsioon | Ühendab ja joondab kaks MPO-pistikut | Lõpetab optiliste kiudude rea |
| Kus see istub | Paigaldatud paneelile, kassetile või adapterplaadile | Kinnitatakse pagasiruumi või patch-kaabli otsa |
| Võtmetöö | Hoiab mõlemat pistikut õiges asendis | Kannab kiude ja sobib vastaspistikuga |
| Mida kontrollida | Polaarsus, võtme orientatsioon, korpuse stiil, kiudude arv | Kiudude arv, sugu, hülssi klass, poleerimine, sisestamise kadu |
Lühidalt,MPO pistikon kaabli külge kinnitatud osa, samas kui adapter on see osa paneelis, mis võimaldab kahel pistikul õigesti ühendada.
Kuidas MPO-adapter töötab?
MPO-adapter on mehaaniline juht, mitte optiline komponent. Tavaliselt ei sisalda see oma kiudaineid. Kui surute pistiku mõlemalt küljelt sisse, fikseerib adapteri korpus nende orientatsiooni ja hoiab õiget ühendusasendit, nii et kaks hülssi saaksid täpselt kokku puutuda.
Korpus, võti ja juhttihvtid
Iga MPO-konnektor kasutab ristkülikukujulist mitme{0}}kiuga (MT) ümbrist, mille korpuse ühel küljel on väike võti. Adapteri ava on kujundatud selle võtme järgi, nii et pistik istub ainult ühes suunas. Peen joondus tuleneb aga tihvtitest endist. Õiges paaris on üks pistik kinnitatud, mis tähendab kahe juhttihvtiga isane, ja teine on lahti, mis tähendab, et ühendus on kahe juhtavaga. Tihvtid libisevad aukudesse ja registreerivad kaks tihendit mikronite täpsusega. TheMPO liidese mõõtmedmis määratlevad selle tihvti ja juhiku-avade geomeetria isas- ja emaspistikute jaoks, on sätestatud standardis IEC 61754-7, mistõttu võivad erinevate tootjate ühilduvad pistikud ja adapterid omavahel suhelda.
Konnektori sugu pole valikuline
Kuna joondamine sõltub tihvtide aukudesse istumisest, vajab töötav ühendatud punkt täpselt ühte isa- ja ühte emasühendust. Kaks isast ei istu, kuna tihvtide võtmiseks pole auke ja nende sundimine võib otsapindu kahjustada. Kahel emasel ei ole midagi, mis neid joondaks. Nii et enne tellimist jälgige kogu lingil sugu: kui teie pagasiruum on emane, peab teisel pool asuv kassett või plaasternöör tooma tihvtid. Adapter ei saa soolist mittevastavust parandada; see hoiab ainult seda, mida sa talle annad.
MPO-adapteri polaarsuse ja võtme orientatsiooni selgitus
Polaarsus on MPO töö see osa, mis tekitab kõige rohkem väljavigu, kuna osad sobivad mehaaniliselt, kui optiline tee on vale. Duplekslingis üks kiud saadab ja teine võtab vastu. Mitme-kiuga MPO, mis edastab-ja-vastuvõtt, peab vastu pidama iga kanalis oleva magistraalvõrgu, kasseti ja plaastrijuhtme puhul, seega on polaarsus kogu lingi, mitte ühegi adapteri omadus.
Tüüp A, tüüp B ja tüüp C
TIA-568.3 kirjeldab kolme massiivi polaarsuse tüüpi. Need erinevad selle poolest, kuidas kiud on ots-otsa kaardistatud ja kuidas pistikud on ühendatud.
| Tüüp | Kiudude kaardistamine (kuhu 1. asukoht maandub) | Võtme orientatsioon | Kuhu see sobib |
|---|---|---|---|
| Tüüp A (sirge) | Asend 1 positsioonile 1 | Klahv-üles kuni-alla | kasseti{0}}põhine struktureeritud kaabeldus; kanal vajab ühte ümberpööratud patch-juhet |
| Tüüp B (tagurpidi) | Asend 1 kuni 12 | Klahv-üles kuni-üles | Üldine valik otsese paralleelse optika jaoks; mõlemas otsas töötavad samad plaastri nöörid |
| Tüüp C (paar{0}}pööratud) | Asend 1 positsioonile 2, vahetatud paarides | Klahv-üles kuni-alla | Mõned kahepoolsed MPO{0}}to-LC süsteemid |
Kõik kolm on kehtivad ja standarditele{0}}ühilduvad ning kõik kolm saavutavad sama eesmärgi, et edastada ühest otsast ja teisest otsast vastu võtta. Konks on selles, et need ei ole koostalitlusvõimelised, kui neid segada. Valige kogu installi jaoks üks meetod ja hoidke see ühtlane, sestTIA-568.3 polaarsuse meetodidon tulemuses vahetatavad, kuid mitte kombineerituna samas kanalis.
Lugemisklahv-üles ja klahv-alla
Klahv-üles tähendab konnektori võtmevahekaarti ülespoole; klahv-alla tähendab, et see osutab alla. Kui võti on üleval ja ots on teie poole, on positsioon 1 kõige vasakpoolsem. See, kas kaks ühendatud pistikut vastavad klahvile -üles klahvile- või klahvile-üles klahvile-, on täpselt see, mis otsustab sirge ja vastupidise vastenduse, nii et andmelehel on võtme seos otsene vihje polaarsuse tüübile. Üks lõks on märkimist väärt: positsioonide ümberpööramine muudab ka nurga all oleva otsapinnaAPC ühemoodilised pistikud, seega on tüüp B tavaliselt mitmerežiimiline, tasane{0}}poola konventsioon. Kui töötate APC-ga, kontrollige poleerimist ja nurka, enne kui valite meetodi.
MPO vs MTP-adapter: kas need on samad?
Näete sageli MPO/MTP-ga märgistatud osi ja mõtlete, kas ostate kahte erinevat asja. MTP on USA Coneci registreeritud kaubamärk oma täiustatud MPO-pistiku jaoks, mis on ehitatud ujuva ümbrise ja metallist tihvtidega klambriga, et tolerantsid oleksid rangemad. Määratluse järgi anMTP-pistik vastab täielikult MPO standardile, nii et MTP ja üldine MPO on omavahel seotud. Lihtsamalt öeldes on iga MTP MPO, kuid mitte iga MPO pole MTP.
Adapteri puhul tähendab see kvaliteetset MPO-adapterit, mis ühendab nii MTP- kui ka üldised MPO-pistikud; praktilised erinevused kadude järjepidevuses ja paaritumistsükli kestvuses-asuvad enamasti konnektoris, mitte siduris. Kui projekti spetsifikatsioonis on kirjas MTP, tasub kontrollida, kas klient mõtleb konkreetselt USA Coneci kaubamärki või kasutab seda sõna vabalt mis tahes MPO kohta, sest see üksainus eristus muudab hinda ja hankimist. Sügavama võrdluse saamiseks vaadake meieMPO ja MTP kiudude juhend.
MPO-adapterite tüübid
Kiudude arvu järgi: 8, 12, 16 ja 24
Sobitage adapter konnektori vormingu ja rakendusega. Levinud arvud ja nende ilmumiskoht:
- 8 ja 12 kiud:40G-SR4 ja 100G-SR4 kasutavad 8 kiudu, mis asuvad sageli 12-kiuga MPO-s; ühemoodiline 400G-DR4 kasutab ka MPO-12-s 8 kiudu.
- 16 kiudaineid:400G-SR8 ja 800G variandid kasutavad MPO-16-s 16 kiudu, millest 8 edastavad ja 8 vastuvõtvad.
- 24 kiudaineid:kahe{0}}rea vorming väga suure tihedusega ja mõnede 100G-SR10 pärandlinkide jaoks.
MPO-12 ja MPO-16 ei ole omavahel asendatavad. Need erinevad rõnga laiuse ja võtme poolest, seega on erinev ka adapteri ava. Enne ostmist kontrollige nii konnektori kui ka paneeli arvu.Mitu -arvu MTP/MPO-adapteriton sukahoidmise lihtsustamiseks saadaval, kuid adapter peab siiski vastama tegelikult kasutatavale pistikule.
Üksikrežiim vs multirežiim
MPO-adapterid tulevad mõlemale. Singlemode (OS2) sobib pikema katvuse ja väiksemate kadude eelarvetega, samas kui multimode (OM3, OM4, OM5) domineerib andmekeskuses lühikese katvuse{5}}kiire{6}}linkide hulgas. Kiu tüüp juhib pistiku poleerimist ja jõudlust ning sageli korpuse värvi. Kui olete ikka veel otsustamas, millist kasutusele võtta, vaadake meie ülevaadetühemoodiline versus mitmemoodiline kiudsätestab kompromissid-.
Värvikood ja korpus
Värv on kasulik esimene vihje. Aqua annab tavaliselt märku OM3 või OM4, magenta või erika violetne annab sageli märku OM4, laimiroheline OM5 ja sinine või roheline on tavaline üksikrežiimi puhul. See on siiski vihje, mitte garantii, sest tootjad on erinevad ja UPC{6}}versus{7}}APC mõjutab ka keha värvi. Lugege andmelehte kiu tüübi, polaarsuse ja klassi kohta, selle asemel, et osta ainult korpuse värvi. Kui teie värviotsus sõltub tõesti klaasist,OM1 kuni OM5 mitmerežiimiline perekondselgitab, kuidas hinded rakendustele vastavad.
Äärikuga vs äärikuta
See on paneeli{0}}sobivusotsus rohkem kui toimivus.
| Aspekt | Äärikuga | Äärikuta |
|---|---|---|
| Paigaldamine | Kruvi-kinnitatud metallpaneeli külge | Kinnitage-klipp, vähem tööriistu- |
| Parim, kui | Fikseeritud ODF- või paigapaneelid, raskem käsitsemine, sagedane{0}}lappimine | Suure-tihedusega moodulpaneelid ja kassetid, kiire kokkupanek |
| Kauba{0}}alla | Tugevam hoidmine, aeglasem paigaldamine | Kiiresti paigaldatav, kinnipidamine sõltub paneeli väljalõikest |
Kui adapter on fikseeritud metallraamis, mida sageli käsitsetakse, on äärik turvalisem valik. Kui pakendate tihedat moodulpaneeli ja soovite -vähem tööriista kokku panna, võidab tavaliselt äärikuta.
Kus MPO-adaptereid kasutatakse?
Rakenduste loendi asemel aitab see vaadata ühenduspunkti ja iga valiku märkust.
Andmekeskused.MPO-adapterid asuvad vahepaneelidel, kassettide tagaküljel ja pagasiruumi{0}}-{1}}ühenduskohtades. Tavalisel teel on palju-arvMPO pagasiruumi või patch kaabelpaneelile, seejärel murrab selle läbi kassettide LC dupleksportidesse. Valikumärkus: sobitage kasseti polaarsuse tüüp ja klahvi orientatsioon, vastasel juhul ei säilita katkestus edastamist ja vastuvõtmist.
Telekommunikatsioon ja ODF.Optilistes jaotusraamides ja keskkontori{0}}marsruutimises koondab MPO paljud kiud kompaktseteks paneelideks. Kui valite raami stiilide vahel, vaadake meie võrdlustODF versus plaastri paneelkaaned, kuhu igaüks sobib.
Kassetid ja läbimurre.Paljud kassetid kasutavad taga MPO-adaptereid ja ees LC-d, muutes ühe pagasiruumi kahepoolseteks paikamisportideks. Segarakenduste kohta vtLC versus MTP/MPO suure tihedusegaja kus an
8-tuuma SC-to-MTP/MPOon mõtet.
Kiire{0}}migratsioon.Dupleksoptikalt paralleelsele optikale üleminekul lihtsustab MPO-kaabeldus näiteks füüsilise kihi . 400G-SR816 kiudu üle MPO-16IEEE 802.3 jaoks. Kui astute kõigepealt 100 G sammu, siis meie
100G kaabli juhendkõnnib valikutest läbi.
Kasu lühidalt
| Kasu | Mida see praktikas tähendab |
|---|---|
| Suurem tihedus | Üks MPO liides kannab 8 kuni 24 kiudu, vähendades riiulis olevate sidurite ja adapterite arvu |
| Puhtam juhtimine | Vähem ühenduspunkte tähendab vähem ummikuid ja paremat õhuvoolu |
| Kiirem installimine | Eelnevalt lõpetatud pagasiruumid ja kassetid jätavad-kohapealse poleerimise ja splaissimise vahele |
| Lihtsamad versiooniuuendused | Plaanitud MPO magistraal saab hiljem{0}}kassettidele, väljalülitustele või paralleelsele optikale suunata |
| Kiireks{0}}valmidus | Sobib 40G, 100G ja 400G paralleeltransiiveritele |
Kuidas valida MPO-adapterit: 6-astmeline raamistik?
Kuju järgi valimise asemel vähendage kanalit järgmises järjekorras:
- Kinnitage lingi tüüp.Kas see on otsene MPO{0}}to-MPO link või MPO pagasiruumi toitekassetid, mis väljuvad LC-sse?
- Kinnitage transiiveri liides.Pange tähele kiudude arvu ja pistikut, näiteks 100G-SR4 8 kiu puhul või 400G-SR8 16 kiu ja sageli APC puhul.
- Kinnitage pagasiruumi kiudude arv.MPO-8, 12, 16 või 24; adapter peab sellega sobima.
- Kinnitage kassett versus otsene.Kassetid määravad polaarsuse kaardistamise teie eest. Otseühendus surub polaarsuse pagasiruumi ja plaastri juhtmetele, nii et vastutate ise.
- Kinnitage võtme asend ja korpus.Klahv-üles-klahvi-alla või klahv-üles-klahviga-teie meetodi jaoks ning äärikuga või äärikuta paneeli jaoks.
- Kinnitage kahjueelarve ja puhtus.Valige oma lingieelarve jaoks vajalik sisestus-kao aste ning plaanige enne paaritumist üle vaadata ja puhastada.
Kui toimingud 1–5 jätavad teile rohkem kui ühe laoseisu, võib mitme -vorminguga adapter riiulit lihtsustada, kuid alles pärast seda, kui need sammud on tegelikult lahendatud.
Näide: Andmekeskuse paigapaneeli jaoks adapteri valimine
Oletame, et suunate 24-kiuga OM4 MPO pagasiruumi 1U paneelile ja jagate selle LC-dupleksiks 100G-SR4 lülitite jaoks. Pagasiruumi pistikud on naissoost ja kasseti MPO-pistikud on isased, nii et tavaline MPO-adapter ühendab need ilma soolise vastuoluta. Olete standardiseerinud meetodi B, nii et kassetid ja pagasiruumi on tüüpi B ning pistikud vastavad klahvile-kuni klahvile-üles; adapter peab lihtsalt toetama seda suunda ja kiud{12}}loendusvormingut, mida kassett kasutab. Valite äärikuta adapterid, kuna paneel on tiheda konstruktsiooniga{14}}, vesikorpus, kuna kiud on OM4, ja madala kaoga, kuna kanal kulutab eelarve juba kahele kassetikaaslasele. Enne paikamist kontrollige iga tihendit. Ükski neist pole eksootiline, kuid jätke polaarsuse kontroll vahele ja kogu paneel lülitub vaikselt saatesse.
MPO-adapteri spetsifikatsiooni kontrollnimekiri RFQ jaoks
Hinnapäringu saatmisel esitage tarnijale järgmised andmed, et õige osa tarnitaks esimest korda:
- Kiudude arv: 8F, 12F, 16F või 24F
- Kiu tüüp: ühemoodiline (OS2) või mitmemoodiline (OM3, OM4, OM5)
- Polaarsuse tüüp: A, B või C
- Klahvi suund: klahv-üles klahvile-alla või klahv-üles klahvile-üles
- Lingis kasutatud konnektori sugu
- Korpus: äärikuga või äärikuta
- Värv ja korpuse materjal
- Töötemperatuuri vahemik
- Sisestamise-kaotuse hinne või link-eelarve sihtmärk
- Tolmukatete ja adapterplaadi või paneeli väljalõike ühilduvus
- Vastavus, näiteks RoHS, pluss katsearuanne
Selle loendi kõrval olev lühike kaabeldusskeem eemaldab suurema osa edasi--ja-edasi.
Kontrollige ja puhastage enne paaritumist
MPO hülss pakib ühele pinnale mitu otsapinda, nii et üks täpp võib maha võtta rohkem kui ühe kanali. 16- ja 24-kiulistel hülsidel muudab kiudude kõrguse kõikumine ühtlase puhastamise raskemaks, mistõttu on reegel kontrollida, puhastada ja seejärel uuesti kontrollida. Saastumine ilmneb suurema sisestuskadu, suurema peegelduvuse ja katkendlike linkidena, mida on tihedal paneelil aeglaselt jälgida. Kasutage sobivaid MPO kontrolli- ja puhastustööriistu ning järgige helilõpp-näokontrolli tavaenne iga kaaslast. Meie märkmed selle kohta
MPO džemprite käsitseminekatab -päevast-päevahooldust, mis hoiab näod ennekõike puhtana.
Levinud vead ja nende maksumus
- Polaarsuse ignoreerimine.Osad sobivad, kuid edastus maandub saatele. Link on tume ja te kaotate aega, et otsida ühendust, mis näeb füüsiliselt õige välja.
- MPO ja MTP käsitlemine kvaliteedilt identsetena.Mõlemad paarituvad, kuid kadu ja vastupidavus erinevad. Eeldades, et võrdsus võib vaikselt pingelise seose eelarve puhuda.
- Ostmine ainult värvi järgi.Aqua ei kinnita klassi, polaarsust ega poleerimist. Andmeleht teeb.
- Soo unustamine.Kaks kinnitatud või kaks kinnitamata pistikut ei joondu ja nende sundimine võib otsapindu kriimustada.
- Uuendusplaani pole.Ainult täna valitud adapter ja pagasiruum ei pruugi hiljem{000G või 800G puhtalt taastuda.
KKK MPO-adapterite kohta
K: Mida MPO-adapter tegelikult teeb?
V: See ühendab kaks MPO-pistikut ja hoiab neid joondatud, nii et terve rida kiude liitub ühe kompaktse liidese kaudu korraga.
K: Kas adapter on sama, mis pistik?
V: Ei. Pistik on kaabli külge kinnitatud ja adapter on paneeli ühendusosa, mis võimaldab kahel pistikul ühendada.
K: Kas ma peaksin kasutama A- või B-tüüpi?
V: See sõltub kogu kanalist. Tüüp B on levinud otsese paralleelse optika puhul, kuna mõlemas otsas töötavad samad plaastrijuhtmed. Tüüp A on kassetipõhises{2}}struktureeritud kaabelduses levinud. Otsustage üks kord ja hoidke seda järjekindlalt otsast lõpuni.
K: Kas üks adapter saab teenindada nii MPO-12 kui ka MPO-24?
V: Ei. Ümbrise laius ja võti erinevad, seega on adapteri ava loendusspetsiifiline. Mõnda adapterit pakutakse mitmes versioonis, kuid iga versioon vastab siiski ühele vormingule.
K: Kuidas lugeda spetsifikatsioonist või fotost klahvi-üles või klahvi-alla?
V: Otsige üles klahvi sakk konnektori korpuselt. See, kas kaks ühendatud pistikut kokku puutuvad üles--- või üles---, näitab otse ja vastupidise vastendust, mis seostub otseselt polaarsuse tüübiga.
K: Kas ühe- ja mitmerežiimilised adapterid on lihtsalt erinevad värvid?
V: Ei. Kiu tüüp mõjutab poleerimist, klassi ja tolerantse, mitte ainult värvi. Kinnitage täielik spetsifikatsioon.
K: Millist MPO-adapterit vajan 400G või 800G jaoks?
V: See paralleelne optika kasutab 16-kiulist MPO-16, sageli koos APC-ga. Sobitage adapter selle arvu ja võtmega.
K: Kuidas ma tean, kas tarnija adapter on hea?
V: Küsige kiu tüüpi, polaarsust, sugu, korpust, sisestus{0}}kaoastet ja testiaruannet ning seejärel kontrollige, kas see sobib ja vastab teie lingi eelarvele.
K: Mida peaksin koos adapteritega tellima?
V: Tavaliselt on magistraal- ja vahekaablid, kassetid, adapterplaat või -paneel ja tolmukatted, mis kõik sobivad sama polaarsuse ja võtmeskeemiga.
Järeldus
MPO-adapter on väike osa, millel on liiga suur ülesanne: hoida kaks mitme{0}}kiudpistikut joondatud, et ühendus toimiks esimesel korral. Tehke kindlaks kiudude arv, polaarsus, sugu, kiu tüüp ja korpus ning kinnitage need liidese ja polaarsuse standardite järgi, mitte välimuse järgi. Kui uurite MPO/MTP projekti ulatust, saatke tarnijale eelnevalt kiudude arv, polaarsuse tüüp, võtme orientatsioon, korpuse stiil ja kaabeldusskeem. See on kiireim tee paremaleMPO adapterja teie võrgu jaoks sobivad kaablikomplektid.
