Fiber Pigtailide ühendamine plaastripaneelil: protseduur, läbimise kriteeriumid ja aktsepteerimispiirangud

Suurem osa sellest, mis meie rakenduste töölauale jõuab, ei ole splaissimise probleem. Tegemist on ostu- või planeerimisprobleemiga, mis ilmnes alles siis, kui meeskond seisis liitmiku juures ja kaabel oli juba avatud. Kolm kontrolli võtavad kümme minutit ja eemaldavad peaaegu kõik.

Kolm tõrkerežiimi põhjustavad enamiku meie poolt käsitletavatest patsidega seotud kaebustest ja tagastamistest ning kõik kolm otsustatakse enne, kui keegi kaablit avab: paneel, mis on tellitud otseotsa šassiina, kui konstruktsioon eeldas liitmisaluseid, mitmerežiimiline patsi komplekt, mis on tellitud vastu ühe režiimiga pagasiruumi, kuna tellimuses viidati kaablile 9 mm ja jala värvile mm2, mitte jalale0. hinnapõhjuseid seni, kuni salv ei sulgu enam ilma pigistamata. Ükski neist kolmest pole parandatav parema spliceriga.

Eelkõige on paneeli valik ostuotsus, mis tehakse nädalaid enne kaabli avamist, mistõttuliitmisvalmidus-paigapaneeli või ODF-i valiminekuulub liitmisplaani sisse. Režiimide ühilduvus on samasugune otsus:ühe{0}}- ja mitmerežiimilise patsi ehituse erinevuson seatud tellimisjärgus, mitte salve.

Patsi lõpetamise juhtum on tootmisargument, mitte mugavusargument. Hõõru otsa-pinna geomeetria, mis tähendab kõverusraadiust, tipunihket ja kiu kõrgust, on seatud poleerimisseadmetele, mis kasutavad korraga kümneid pistikuid kontrollitud rõhu ja kilede järjestuse all.

Mida me saame täpselt öelda, on spetsifikatsioon ja selle taga olev protsess. Iga meie liini lõpetatud koost läbib enne pakkimist otsa-näokontrolli, sisestuskao mõõtmise, tagastuskao mõõtmise, järjepidevuse, polaarsuse kontrolli ja värvide järjestuse{2}}kinnituse. Ühe -režiimi spetsifikatsiooni piirangud on väiksem või võrdne 0,2 dB sisestuskadu ja suurem või võrdne 50 dB tagastuskadu UPC puhul, väiksem või võrdne 0,3 dB ja suurem või võrdne 60 dB APC puhul. Need on toote spetsifikatsioonis kirjas ülemmäärad, mitte väidetav välja keskmine. Mõõdetud jaotus kuulub partiikirjesse, mis tarnitakse koos tellimusega, ja me saadame nõudmisel anonüümseks muudetud partiiaruande koos testi lainepikkuse ja instrumendi tüübiga, sest jaotus, mida saate kontrollida, on väärt rohkem kui ajaveebi lõigus tsiteeritud number.

Välja{0}}lihvitud konnektor võib nende numbriteni jõuda. Mida see teha ei saa, on need järjepidevalt, konnektori järel, juulis katusel käsitsi poleerimisketta ja interferomeetrita jõuda. See järjepidevus on kogu põhjus, miks tehases{3}}lõpetatud kiudpats, mis on ühendatud tüve külge, lööb otse pagasiruumi. Taust pealmilleks kiudpatsi kasutatakse FTTH, ODF ja andmekeskuse ehitusteskatab komponendi poole. See artikkel jääb protseduuri juurde.

Kui põhipädevus on kindlaks tehtud, muutub tarbitav seisund splaissimise tulemuste korduvaks allikaks. Vaadeldav signaal ei ole ükski halb liigend. See on trend: hinnanguline kadu tõuseb pidevalt läbi aluse teise poole või teatatud lõhenemisnurga vähenemine kolme järjestikuse ühenduskoha vahel. Kui näete kumbagi, peatuge ja kontrollige tera asendit ja kaarde arvu, enne kui muudate oma tehnikas midagi.

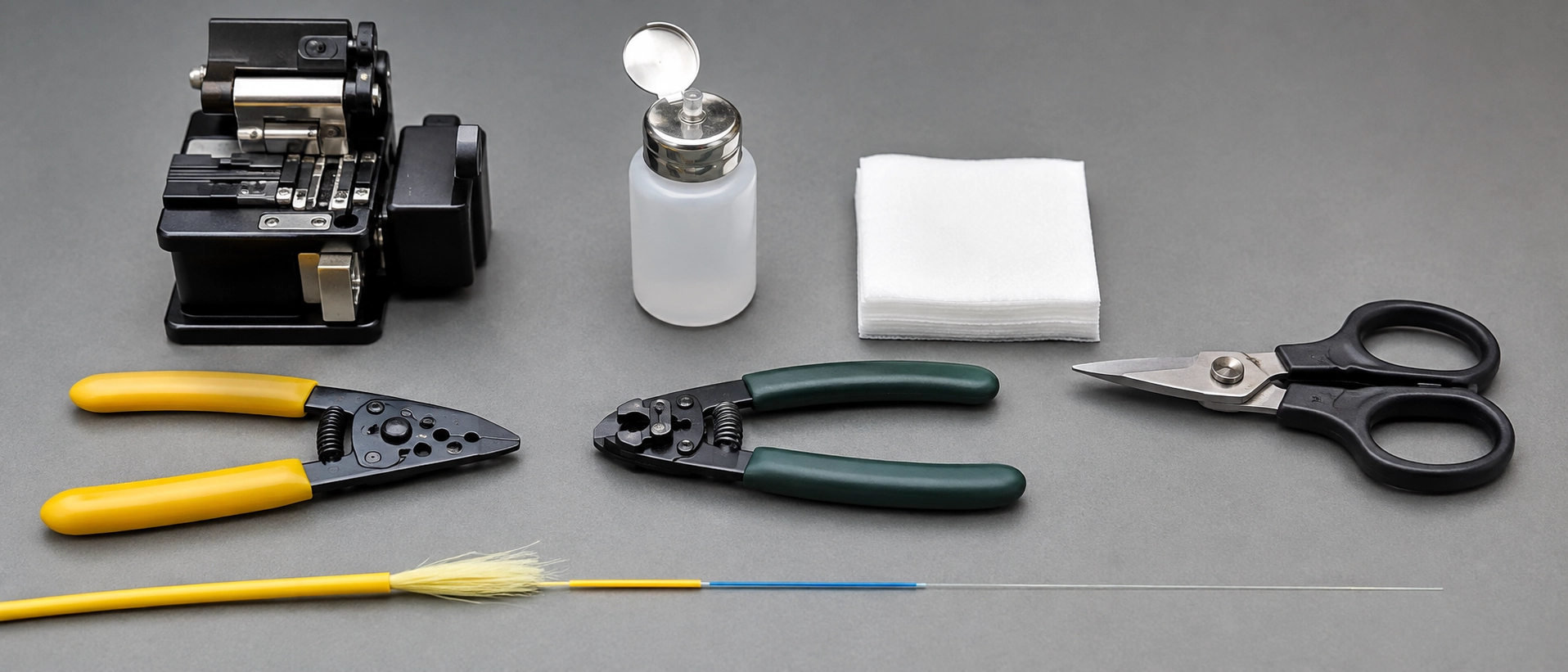

Allolev tabel loetleb, mida pink vajab, ja mis veelgi kasulikum, kui iga üksus ei ole enam usaldusväärne, on autoriteet, millele iga kuju tegelikult tugineb.

Üks detail tasub selgelt välja tuua, sest see maksab meeskonnale tund, kui nad vea teevad: termokahanev ümbris läheb kiu külgeennekiud läheb splaissijasse. Tagantjärele mäletamisest ei taastu.

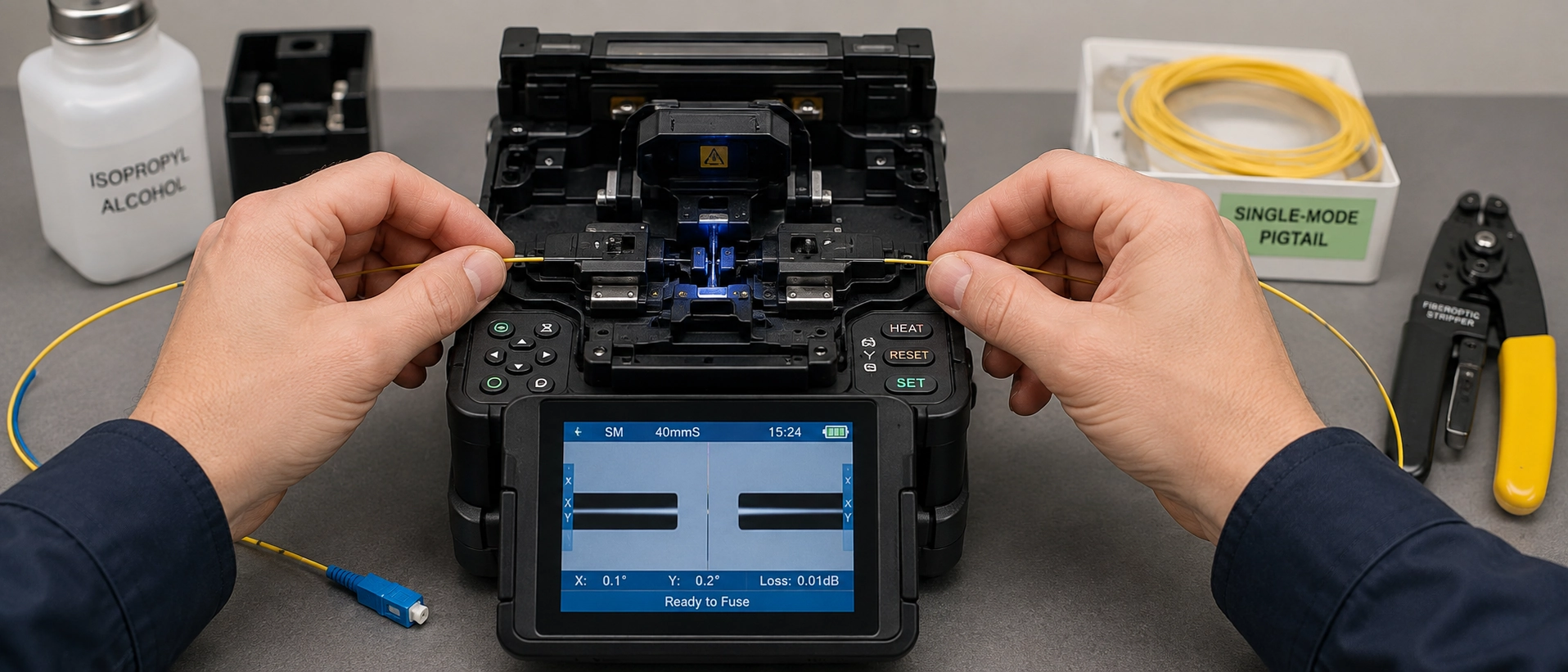

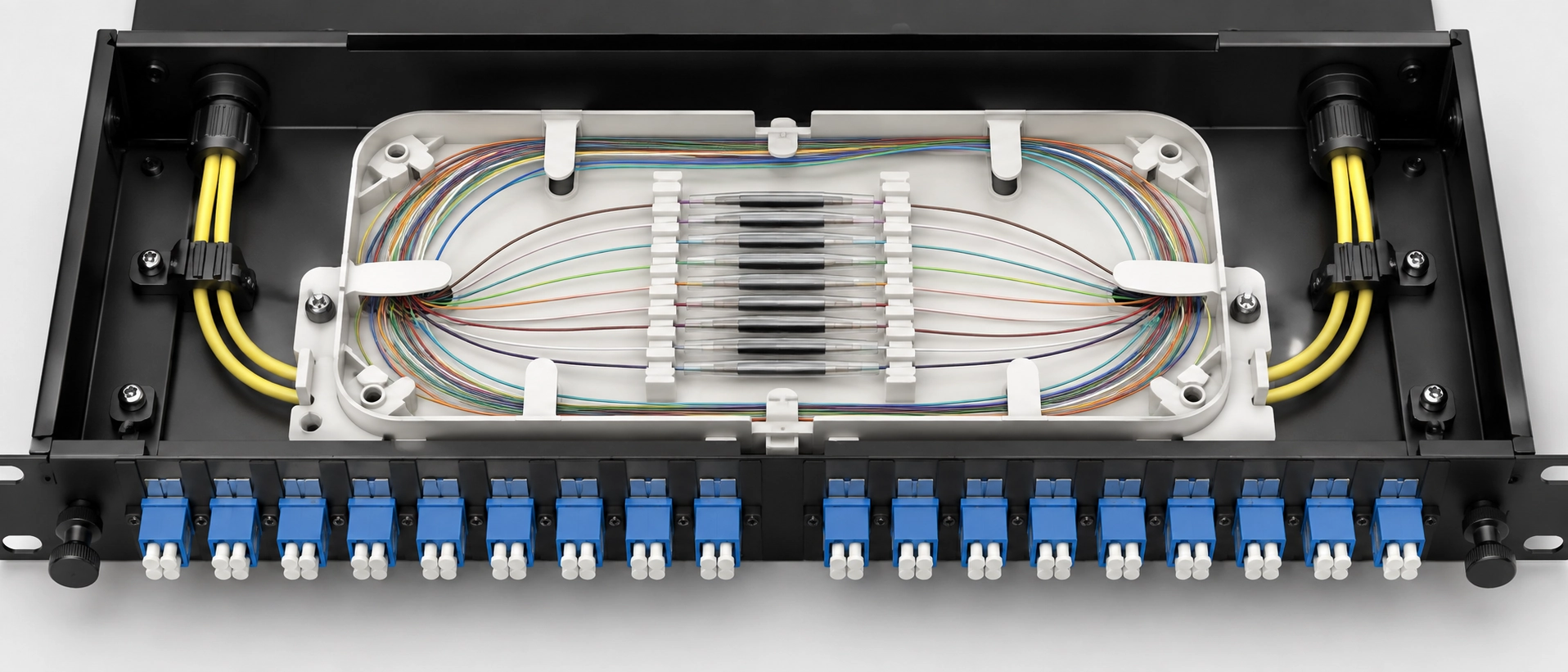

See on töökorraldus, mida kasutatakse, kui liidame -kiudpatsid klientide katsete ja proovide kvalifitseerimise ajal meie enda rakenduslaboris 12-kiuga ja 24{10}}kiust lahtise toruga pagasiruumi 1U ja 2U kandikuümbristesse, millel on 40 mm ja 60 mm kaitsehülss. Igal sammul on läbimiskriteerium ja taastegemise päästik, sest jada ilma otsustuspunktideta on vaid kirjeldus. Sama järjekord kehtib ka FTTH klemmikarpide üherežiimilise patside splaissimise protseduuri kohta, kus muutuvad ainult salvete arv ja kiudude arv.

Nähtav joon, punn või mull tähendab uuesti-lõhkumist, mitte uuesti-kuumutamist.

Kaks selles järjestuses olevat otsustuspunkti väärivad esiletõstmist. Splaissija hinnang etapis 8 on kujutise analüüsi tulemusel saadud hinnang, mitte mõõtmine. See sobib suurepäraselt otsustamaks, kas liigend kohapeal uuesti teha, ja see ei ole aktsepteerimise tõend. Ja samm 10 on sihilikult korraldatud nii, et sildistamine eelneks testimisele, kuna testiaruanded, mida ei saa pordini jälgida, on varjatud.

Fiber Pigtail värvide järjestus ja polaarsuse parandamine esimest korda

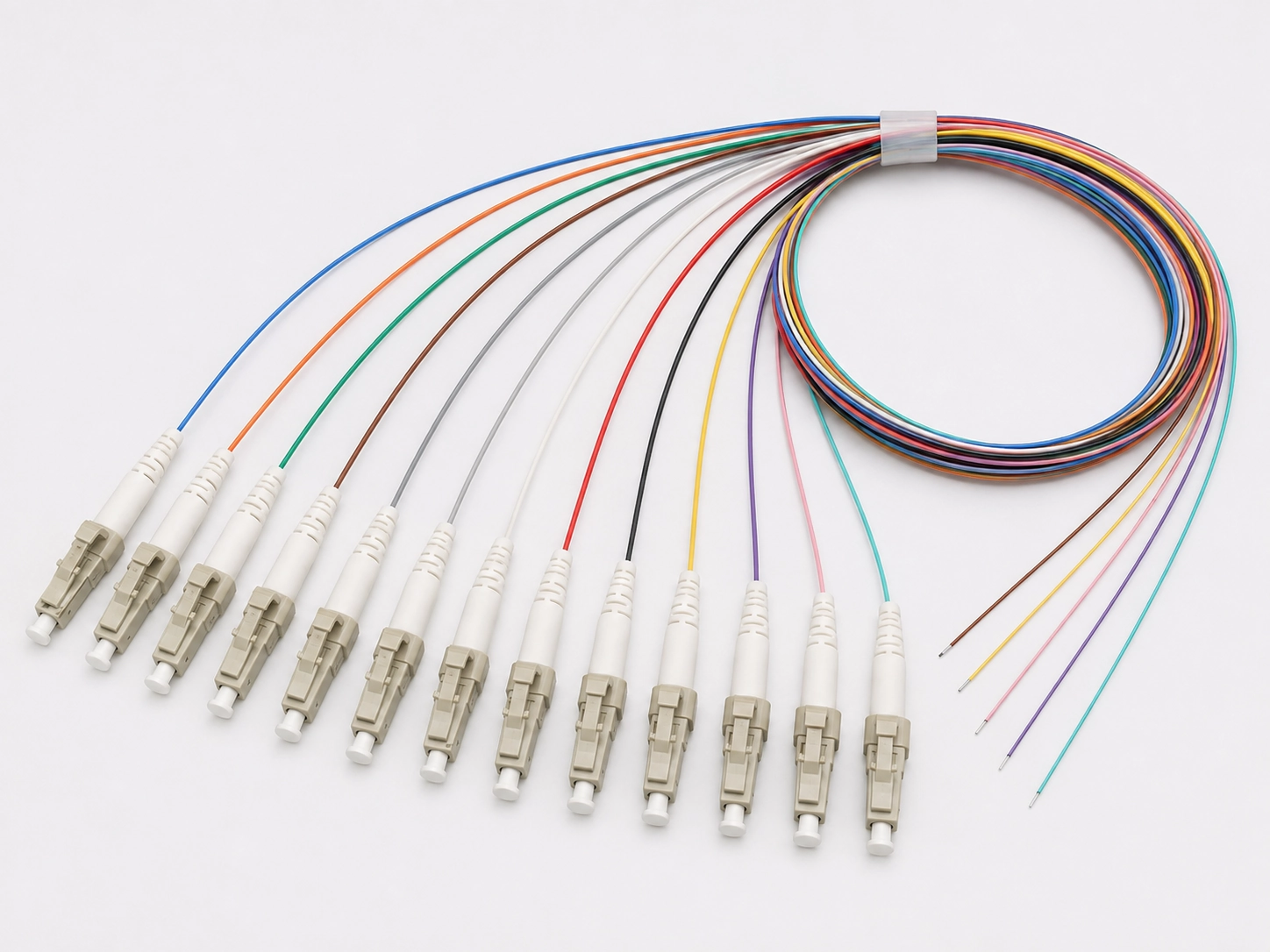

Värvituvastus on protseduuri odavaim{0}}vigade vältimise mehhanism ja see toimib ainult siis, kui patsi komplekt järgib sama põhimõtet kui pagasiruumi. Standardis ANSI/TIA-598-D määratletud kaheteistkümne-asendijada on sinine, oranž, roheline, pruun, kiltkivi, valge, punane, must, kollane, violetne, roos, vesi, kaheteistkümne kiu kohal olevad kaablid kordavad järjestust puhvertoru kohta ja lisavad märgistusmärgistuse.



Igaüks, kes tegeleb 12-kiulise patsi paigaldamisega plaastripaneelile, peaks käsitlema värvikomplekti spetsifikatsioonielemendina, mitte kui mugavust. Kehtib kaks ettevaatust. IEC ja TIA kokkulepped ei ühti igas asendis, nii et konstruktsioon, mis segab ühe konventsiooni kaablit teise ahelaga, vajab vastendust, mis tuleb enne splaissimist üles kirjutada, mitte testimise käigus avastada. Ja saabunud leping on see, mida ostutellimus kannab. Tarnime12 värvi patside komplektidkummalegi järjestusele, mis tähendab, et otsus tehakse RFQ, mitte alusel.

Kasutage kiudpatside ühendamisel töösihtmärgina 0,1 dB liigendi kohta ja oodake, et kaasaegne südamiku-joondusliiter puhtal üherežiimiga-klaasil maandub tunduvalt selle all. Lepingu vastuvõtmisel järgitakse aga projekti spetsifikatsiooni ja selles nimetatud väljaannet, mitte seda lõiku. Ringluses on kolm künnist, need pärinevad väga erineva autoriteediga dokumentidest ja projekti toimik otsustab, kumb neist kehtib.

Järgnev praktiline reegel: projekti spetsifikatsioon edestab kõiki selle tabeli üldisi näitajaid, sealhulgas meie oma. Kui need kaks on vastuolus, võidab spetsifikatsioon ja vaidlus on lõppenud.

Vahe 0,3 dB ja 0,05 dB vahel on koht, kus vastuvõtmise vaidlused elavad ja põhjus on aritmeetiline. Kõrge jaotussuhtega PON-lingil on pärast jaoturi kadumist, konnektoripaare ja marsruudi sumbumist vähe järele jäänud, nii et iga ühine maandumine 0,15 dB 0,05 dB asemel kulutab eelarvet, mida tulevane sõlm vajas. 90-meetrisel kaubanduslikul LAN-jooksul pole sama liigend asjakohane.

Veel üks aritmeetika, hoolikalt öeldud. Halvimal-juhul, mis on arvutatud standardi maksimaalsete lubatud väärtuste järgi, tarbib ühendatud konnektoripaar 0,75 dB juures rohkem kui kaks korda rohkem kui splaiss 0,3 dB juures, seega on pistiku liides, mitte liitliides, suurem reaelement. Tõelised komponendid toimivad tavaliselt palju paremini kui kumbki lagi, mistõttu iga tarnitava kiudpatsi ühendusots mõõdetakse, mitte eeldatakse.

Kui sertifitseerite kiudpatsiliite, on olemas kaks katsetaset ja need ei ole omavahel asendatavad. 1. tase on sisestuskao sertifikaat koos optilise kadude testi komplektiga ja see sertifitseerib linki. 2. tase on OTDR-i iseloomustus ja see on diagnostiline. Jälg, mis näitab iga pleissimist alla 0,05 dB, on kasulik tõend ja see ei asenda 1. astme tulemusi.

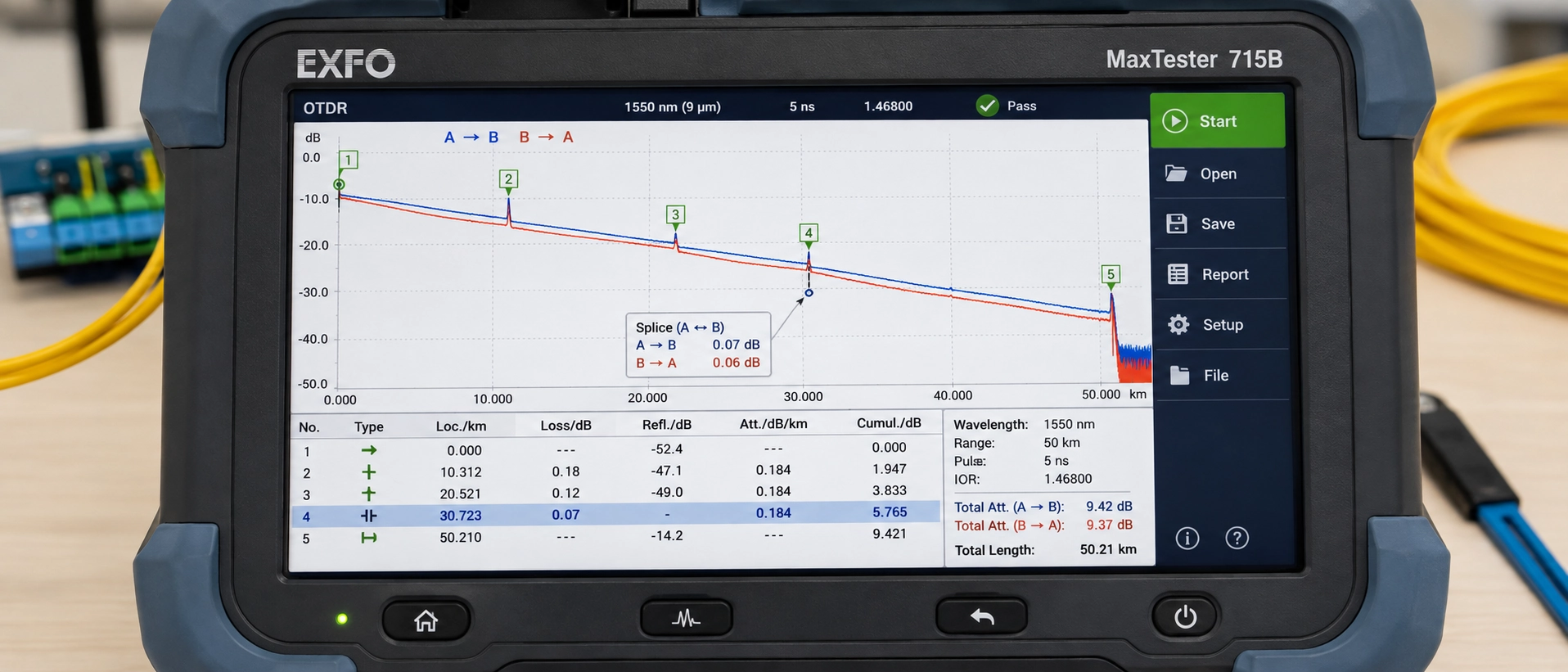

Teine reegel püüab rohkem meeskondi kui esimene. OTDR-i splaissingu kadu tuleb mõõta mõlemas suunas ja keskmistada. See on mõõtmismeetod, millele protseduur tugineb, ja ühesuunalised tulemused erinevat kiudu sisaldava lingi puhul pole mitte ainult ebatäpsed, vaid ka ennustatavas suunas valed (Corning). Mis toob meid lugemiseni, mis paneb head tehnikud häid liigeseid uuesti tegema.

OTDR ei mõõda kiudpatsi liigendi splaissingu kadu. See mõõdab tagasihajutust sündmuse mõlemal küljel ja järeldab sammust tulenevat kahju. Kui kahel kiul on erinev režiimivälja läbimõõt, on nende tagasihajumistegurid erinevad ja tuletatud etapp on selle erinevusega saastunud.

Mõõdetuna suurema-MFD poolelt väiksema poole, annab seade näilise võimenduse, mis tähendab võimsust, mida ei saa eksisteerida. Teistpidi mõõdetuna teatab see ülepaisutatud kaotusest. Kahe suuna keskmistamine eemaldab artefakti ja jätab tegeliku kujundi.

Kategooria-taseme võrdlus ei ole piisav tõend režiimiväljade erinevuse kohta ja see on koht, kus enamik väljade selgitusi läheb valesti. ITU-T nõuab nominaalse MFD ja tolerantsi deklareerimist 1310 nm juures lubatud vahemikus ning standardsete ühe-režiimi ja painde{5}}tundetute kategooriate lubatud vahemikud kattuvad (ITU-T G.652). Kattuvus ei ole teoreetiline: Corningi SMF-28 Ultra deklareerib 9,2 ± 0,4 μm lainepikkusel 1310 nm, olles samal ajal täielikult kooskõlas G.652.Djaületab G.657.A1 paindenõuet, nii et "G.657 fiiber" ei ütle teile režiimivälja kohta, millesse splaissitakse, iseenesest midagi. Muud paind{4}}tundlikud kujundused, eriti B-kategoorias, istuvad madalamal.

Nii et tööreegel ei ole "oodata võimendust alati, kui G.657 vastab G.652-le". See on järgmine: lugege deklareeritud nominaalset MFD-d mõlemal andmelehel, magistraalkaablil ja patsil, ja oodake suuna asümmeetriat, kui need kaks deklareeritud väärtust oluliselt erinevad. Kategooriate nimed eksitavad teid, andmelehed mitte. Seetõttu trükime kiuklassi G.652D, G.657A1 või G.657A2 patsi spetsifikatsioonile ja miks tarnijalt deklareeritud MFD küsimine on pigem mõistlik kui pedantne küsimus.

Kui sidumispiiranguks on optilise kadu või ühikuhinna asemel plaadi asukohad, kasutage pistikute{0}}liitmist kiudpatside asemel. Liitmikud-ei vaja hoidmiseks välist kaitseümbrist ega hoidikust (Fluke võrgud) ja 1U ümbrises, mille kandikul on juba täielik liigeste komplekt, on see määrav.

Piir kulgeb neljal tingimusel teistpidi: paneeli pindala on piisav, lõpetamise hind loeb mahu juures, pistiku liidest võib tekkida vajadus tehase kasutusea jooksul hiljem muuta või soovite, et konnektori ots oleks tehases{0}}testitud artikkel dokumenteeritud kadude arvuga, mitte kohapeal{1}}toodetud.

Kolm juurutusolukorda teevad kiudpatsi ja pleissi{0}}otsuse ühenduspaneeli betoonis. FTTH-kapis või klemmikarbis on patsid eelistatud, kui kasti tarnitakse koos integreeritud kandikuga, hoidikute arv katab kiudude arvu vähemalt ühe varuasendiga, ostetud varruka pikkus mahub tegelikult sellesse hoidikusse ja disain nõuab tehase{2}}otsaga pistikut sadamas. Muutke mõnda neist ja-käivitage võrdlus uuesti. Andmekeskuse sissepääsu juures asuvas kande-ODFis ühendatakse sissetulev tehas tavapäraselt paneelidega, mis on koormatud tehase-otsaga ja arhitektuur eeldab, et kandikud on olemas, nii et igaüks, kes küsib, kuidas ODF-is kiudpatse ühendada, töötab disainis, mis sellele küsimusele juba vastas. Tihendatud ettevõtte IDF-is, kus 1U paneel on määratud 48 kiule, ei sulgu aritmeetika sageli ja tegelik valik on sügavama ümbrise ja pistikute{10}}liitmise vahel. See kompromiss{12}}on sama tagapaigapaneeli võrdlemine ODF-igaprojekteerimisetapis.

See, kas aritmeetika teie konkreetsel juhul sulgub, sõltub kolmest muutujast, mida ükski üldine artikkel ei suuda pakkuda: teie aluse hoidiku maht, kasutatava kaitsehülsi pikkus ja marsruutimistee hoidikust adapterini. Saatke meile paneeli mudel, kandikute arv ja kiudude arv ning me võrdleme lõtku ja pikkuse näitajaid nende kolmega ning saadame tagasi selle ümbrise soovitatava patsi pikkuse ja kiudude järjestuse koos mõõtmistöölehega, mida kasutasime sinna jõudmiseks.

Kaheksa spetsifikatsioonirida määravad, kuidas kiudpats pingil käitub, ja igaüks neist kuvatakse hiljem kas kiiruse või ümbertöötlemisena alusel.

Kaks dokumentatsioonirida kuuluvad samale ostutellimusele: -partii- või-ühikute testimise kirjed, mis hõlmavad sisestamise kadu ja tagastamise kadu, ning vastavussertifikaat. Mõlemad on meie poolel pigem standardsed tulemused kui erandid, mis muudab vastuvõtuvestluse lühikeseks, kui kliendi enda OTDR-i tulemusi vaadatakse.

Kui soovite enne tarnijaga sidumist näha, milline see dokumentatsioon tegelikult välja näeb, küsige meilt akohandatud fiiberoptiline patsspetsifikatsioonileht koos võrreldava partii IL-i ja RL-i katsearuande näidistega. See on kiirem viis tootja üle otsustamiseks kui mis tahes andmelehel esitatud väide, sealhulgas käesolevas artiklis käsitletu.
