Kiudoptilise paneeli -, mida sageli nimetatakse ODF-iks või optiliseks jaotusraamiks -, valimine on harva vaid kiudude arvu vastavusse viimine pakkumise reaga. Tõelises telekommunikatsiooniruumis, FTTH-juurdepääsuvõrgus, ettevõtte LAN-is või andmekeskuses peab paneel ka fikseerima sissetuleva kaabli, kaitsma ühendusi, hoidma adaptereid, juhtima plaastrijuhtmeid, kandma selgeid silte ja jätma ruumi kasvamiseks. Kui tehke need üksikasjad valesti, kulub odava-välimusega paneel installimise ajal ja iga tulevase versiooniuuenduse korral vaikselt aega.
See juhend on kirjutatud fiiberoptiliste passiivsete komponentide valimise ja tarnimise seisukohast FTTH-, telekommunikatsiooni- ja andmekeskuste projektide jaoks. See käsitleb otsuseid, mis on kohapeal tegelikult olulised - võimsus, paigaldus, adapterid, splaissimine ja kaablihaldus - ning lõpeb valikumaatriksite, pakkumise kontroll-loendi ja ülevaatuse kontroll-loendiga, mida saate järgmisel ostul uuesti kasutada.
Mis on optilise kiu plaastri paneel / ODF?
Optiliste kiudude vahepaneel on kiudude haldusüksus, mida kasutatakse optiliste kiudude lõpetamiseks, korrastamiseks, ühendamiseks, ühendamiseks ja kaitsmiseks. Leiate selle telekommunikatsiooni ruumides, andmekeskustes, FTTH juurdepääsuvõrkudes, ettevõtete võrkudes ja sidekappides.
Igapäevases projektikeeles kasutatakse "kiudoptilist paneeli", "kiudoptilist paneeli", "ODF" ja "optilist jaotusraami" sageli sünonüümidena. Mehaaniline konstruktsioon on erinev, kuid töö on sama: muuta kiudühendused hõlpsamini hallatavaks, testimiseks, hooldamiseks ja laiendamiseks. Kui soovite täpsemat jaotust selle kohta, kus terminid erinevad, on see võrdlus anODF versus patch-paneelkiudoptiliste süsteemide puhul on hea koht alustamiseks.

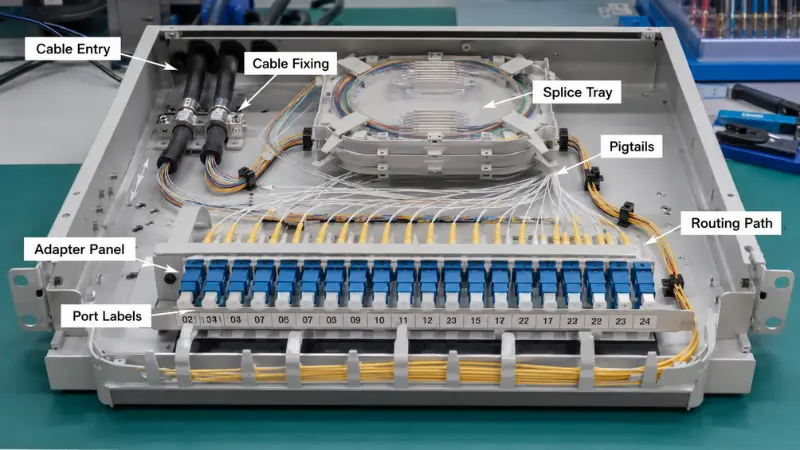

Tüüpiline kiudpaneeli paneel ühendab mitu elementi:
- -Adapteripaneelid, mis hoiavad SC-, LC-, FC- või MPO-ühendusi
- -Plaissimisalused, mis kaitsevad liitsid ja säilitavad liigset kiudu
- -Sissetuleva kaabli külge sulandatud kiudpatsid
- -Kaabli kinnituspunktid ja sisendpordid pinge vähendamiseks
- -Sisemised marsruutimisteed, mis säilitavad painderaadiuse
- -Esiküljel on plaastri juhtme haldusala
- -Pordisildid või tunnus
-
Miks on õige Fiber Patch paneeli valimine oluline?
Plaastripaneel on tavaliselt väike osa võrgu kogueelarvest, kuid sellel on paigaldamise kvaliteedile ja hilisemale aastatepikkusele hooldusele liiga suur mõju. Kohale sobiv paneel võimaldab paigaldajatel kiud puhtalt suunata, kaitsta ühenduspunkte, kontrollida paindepinget ja leida kiiresti kõik pordid. Halvasti valitud loob ülerahvastatud marsruutimise, ebamugava hoolduse, luhtunud võimsuse ja segase paigavälja.
Enne mudelile pühendumist peaks see vastama kolmele nürile küsimusele: kas see suudab kanda praegu vajalikku kiudude arvu, kas tehnik saab seda ilma võitluseta paigaldada ja hooldada ning kas see võib võrguga kasvada, selle asemel et välja tõmmata ja välja vahetada? Kui mõni vastus on eitav, korvab madalam kleebise hind selle harva.
Peamised tegurid, mida tuleb optilise kiu paneeli valimisel arvesse võtta

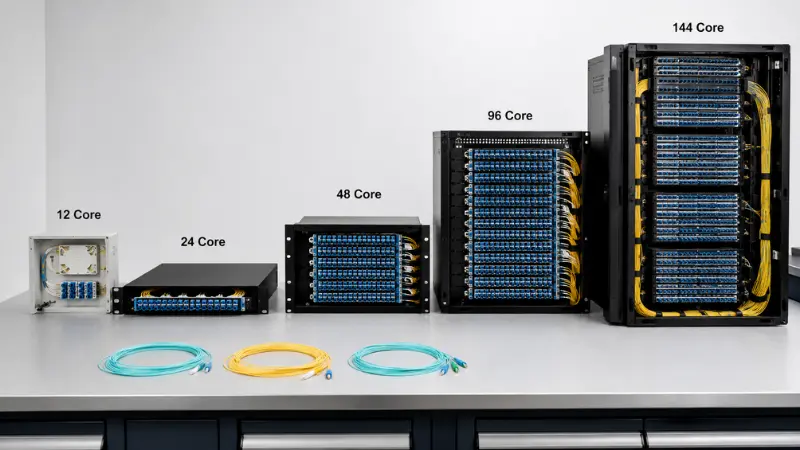

Kiudude arv ja pordi maht
Kiudude arv on esimene number, mida enamik ostjaid kontrollib. Levinud ODF-i konfiguratsioonid töötavad 12, 24, 48, 72, 96 ja 144 tuumaga. Väike FTTH jaotuspunkt võib sobida 12- või 24-südamikuga seinakinnituskarbiga; telekommunikatsiooniruum või ettevõtte tuum satub sageli 24- või 48-tuumalistele riiulipaneelidele; ja suure tihedusega andmekeskused või põhipunktid suruvad 96 või 144 tuuma poole.
Viga on selles, et paneeli suurus vastab täpselt tänapäevasele kiudude arvule. Toimiv rusikareegel onvoolukiud + vaba võimsus + riiuliruum: võtke kiud, mida praegu lõpetate, lisage mõistlikult ettenähtavatele linkidele ruumi, seejärel kontrollige, mida teie riiuli kõrgus tegelikult võimaldab. Kui projekt valgustab 24 kiudu, kuid koht tõenäoliselt kahekordistub, maksab 48-südamikuga paneel tavaliselt palju vähem kui seadme hilisem vahetamine.
Lähtepunktiks:
- Väike pääsupunkt - 12 kuni 24 tuumani
- Standardne telekommunikatsiooniruum - 24 kuni 48 tuuma
- Suurem jaotuspunkt - 72 kuni 96 tuumani
- Suure-tihedusega magistraal- või andmekeskuse - 96 tuuma ja rohkem

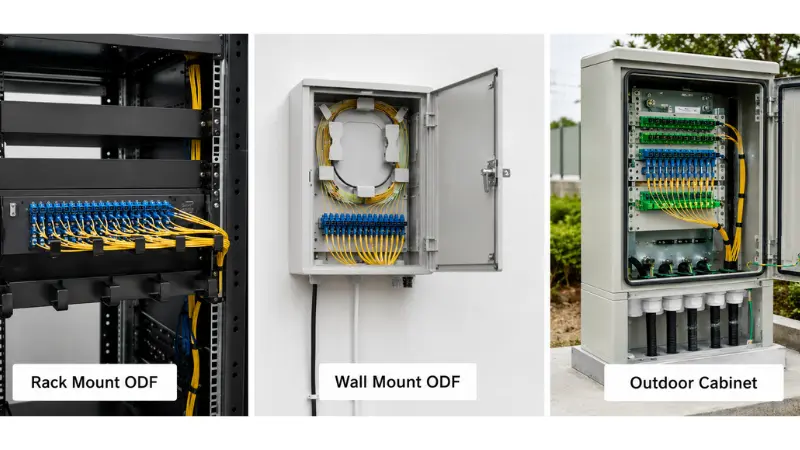

Paigaldamine riiulisse, seinale või välistingimustesse

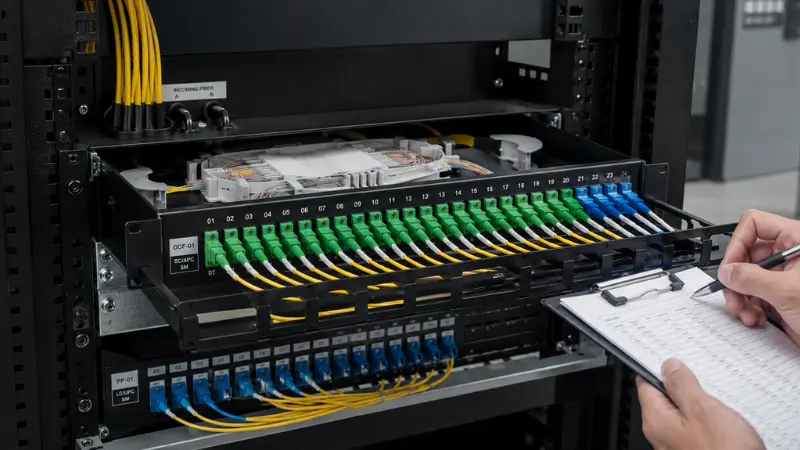

Paigalduskeskkond määrab rohkem kui miski muu paneeli vormi. 19--tolline riiulile kinnitatav kiudpaneeli paneel langeb kenasti tavalistesse riiulitesse lülitite, OLT-de ja ülekandeseadmete kõrval, mistõttu domineerib see telekommunikatsiooniruumides ja andmekeskustes. Seinale paigaldatav ODF sobib kohtadele, kus pole üldse riiulit - FTTH-pääsupunktid, väikeste hoonete võrkude, koridoride jaotuspunktide ja harukontorite jaoks. Väljas olev kiudjaotuskapp on mõeldud tänavakappidele ja poolvälistele kohtadele, kus tihendus, mehaaniline tugevus ja kaablisisend on palju olulisemad kui kasti kompaktsus või korrasolek.
Kinnitage asukoht enne valimist: 19-tollise riiuli sees, seinal, telekommunikatsioonikapi sees, välipääsupunktis või suure-tihedusega andmekeskuse reas. Kui paneel läheb õue, käsitlege sissetungimise kaitset pigem kindla nõudena, mitte kena--otsida - kindlaksmääratud IP-reitingut, UV-kindlat korpust ja korralikke tihendatud tihendeid ning kinnitada seda vastupidiselt.teie sise- ja väliskaabel on paigaldatud.
1U, 2U või kõrgem: riiuli kõrguse valimine
Rackpaneelide puhul on kõrgus tema enda otsus, mitte ainult kiudude arvu funktsioon. 1U kiudoptiline plaastripaneel säästab kõige rohkem riiuliruumi ja on andmekeskuse ridade vaikeseade, kuid sama 1U, mis mahutab mugavalt 24 LC dupleksporti, võib tunduda kitsas, kui proovite lisada esiküljele ühendusaluseid ja plaastrijuhtmeid. 2U-ni tõusmine ostab teile tööruumi: sügavamad kandikud, kergem lõtva kiudude kerimine ja eesmine plaastriväli, mis ei võitle teiega liigutuste, lisamiste ja muudatuste ajal.
Lihtne viis otsustamiseks: valige 1U, kui tihedus on prioriteet ja paneel on enamasti -lõpetatud lappimine; valige 2U või kõrgem, kui samale paneelile tuleb paigutada ka põldliited, suuremad patsikummud või sagedane ümberkonfigureerimine. Üksnes levinumaid suuruse vigu on ainult portide loendamine ja nende pordi jaoks vajaliku ruumi ignoreerimine adapterite taga ja ees.
Fikseeritud tüüp vs libistatav tüüp
Rack-paneelid on fikseeritud ja libiseva kujundusega. Fikseeritud rack-kinnituspaneel on lihtsam, jäigem ja tavaliselt odavam - mõistlik valik, kus kiud paigaldatakse üks kord ja neid puudutatakse harva. Liugpaneel tõmbub siinidel ettepoole, nii et tehnik pääseb ühendusalustele, adapteritele ja sisemisele marsruutile ilma midagi lahti võtmata.
Kompromiss{0}}on pärisraha versus reaalajas. Saitidel, kus porte sageli ümber konfigureeritakse, võimaldab libistatav sahtel ühenduste kallal töötada ilma tervet paneeli riiulilt eemaldamata, mis võib hõivatud raamil muuta poole-tunnise töö mõneks minutiks. Madala-puutetundliku lingi jaoks, mis püsib puutumatuna aastaid, on fikseeritud paneel parem väärtus. Valige libisemine, kui hooldus, testimine või uuendused on sagedased; valige fikseeritud, kui need pole.
Adapteri tüüp: SC, LC, FC või MPO
Adapter peab ühtima teie võrgus juba olevate pistikutega, seega on see otsus, mille kinnitate kaabli, patside ja seadmete portide suhtes, mitte arvata.
SC-adapterid jäävad FTTH, FTTx ja telekommunikatsiooni juurdepääsu tööhobuseks. PON-i ja FTTH-de puhul on SC/APC tavaline valik, kuna 8-kraadise nurga all olev otspind peegeldab hajutatud valgust südamiku asemel tagasi kattekihti, hoides tagasivoolukadu madalal – täpselt see, mida passiivsed optilised jaoturid vajavad. SC/UPC kuvatakse teistes standardsetes linkides, kus seda nurka ei nõuta. Poleerimisainet ei saa vahetada: APC sobib ainult APC-ga ja APC ümbrise sundimine UPC vastu kahjustab mõlemat. Kui poola küsimus on teile uus, siis see selgitaja on sisse lülitatudPC, UPC ja APC erinevusedsätestab selle selgelt. Tagastuse kadu ja sisestamise kadu ise liigitatakse allaIEC fiiberoptiliste ühenduste standardid, mis on viide, millele teie tarnija andmeleht peaks viima.
LC-adapterid domineerivad andmekeskustes ja suure{0}tihedusega seadmetes, kuna LC-pistik on ligikaudu poole väiksem kui SC-pistik. See suuruste erinevus on kogu asja mõte: LC-duplekspaneel mahutab samasse 1U-sse palju rohkem porte kui SC-paneel, mis on oluline, kui vaidlustatakse iga riiuliüksust. Enamik lülitite ja transiiveri porte - SFP, SFP+, QSFP breakouts - lõpevad LC-ga, nii et paneel järgib tavaliselt seadmeid.
FC-adapterid koos keermestatud ühendusega ilmuvad endiselt mõnes telekommunikatsiooni-, katse- ja mõõtmisasendis või pärandasendis, kus ühenduses olev kruvi{0}}kinnistab vibratsiooni. MPO/MTP-adapteripaneelid on jällegi teine kategooria: need kannavad ühes ümbrises 8, 12 või 24 kiudu ning need on loodud selleks, et muuta andmekeskuse suure-tihedusega ja eelotsaga kaabeldus praktiliseks, toiteallika-ja-kassettsüsteemid. Kui kaalute tiheduse valikuid tiheda ehituse jaoks, lugege seda praktilist juhenditLC võrdlemine MTP/MPO-gatasub kõigepealt lugeda.
Enne tellimist lahendage mõned asjad: pistiku tüüp (SC, LC, FC, ST, MPO/MTP); poleerimine (UPC või APC); simpleks-, dupleks- või quad-adapter;ühe--- või mitmerežiimiline(need ei ole lingil segatavad); ja kas paneel tarnitakse adapterite ja patsidega või paljalt. Kiire otsustamise otsetee:
- ValiSC/APCPON, FTTH ja enamiku juurdepääsu jaotuse jaoks.
- ValiLC, tavaliselt dupleks, kui pordi tihedus või lüliti-poolne ots juhib disaini.
- ValiFCainult siis, kui on määratud keermestatud vibratsioonikindel{0}}liides.
- ValiMPO/MTPmagistraaltorude ja -lõpetatud suure-tihedusega kaablite jaoks.
Laaditud vs mahalaaditud paigapaneel
Üks küsimus, mis ostjaid ootamatult tabab, on see, kas paneel jõuab kohalelaetudvõimaha laaditud. Koormatud kiudpaneeli paneel on varustatud adapteritega ja sageli ka eelinstallitud-patsid, nii et välimeeskonnal tuleb vaid liita ja lappida. Koormamata kiudpaneeli paneel on tühi šassii: adapterplaadid ja patsid lisate ise, mis annab paindlikkuse pistikutüüpide segamisel või konfiguratsiooni muutmisel, kuid lisab kohapeal kokkupanekuaega.
Valige koormatud paneel, kui konnektori tüüp on fikseeritud, mahud on korratavad ja soovite põllul tööjõudu minimeerida. Valige laadimata, kui projektil on veel avatud muutujaid - erinevat tüüpi poleerimistüüpi saitide lõikes, üleminek konnektori standardite vahel või soov varuda üks šassii ja täita see vastavalt vajadusele. Kui te alles otsustate, kuidas need kiud üldse lõpetatakse, siis see võrdluskiired pistikud fusioonpleissimise vastuon kasulik kaaslane. Mõlemal juhul määrake tarnija pakkumisele selgesõnaliselt laaditud või mahalaaditud olekuks, sest "paigapaneel" üksi ei ütle teile, mis karbis on.
Splaissimise nõue ja liitmisaluse kujundus
Mõned paneelid parandavad ainult eelotsaga{0}}kaableid; teised peavad sissetuleva kiu liitma. Kui optiline kaabel tuleb kohapeal patsidega kokku sulatada, vajab paneel piisavalt ühendusaluseid, ühendusmuhvisid ja hoiuruumi, et kiud ilma tihedate paindeta kokku keerata. Näiteks lahtise toruga väliskaabel toob sisse pikad puhvertorud, mis vajavad kuhugi istumist, nii et korraliku sisekaabli jaoks sobiv kandik võib põllul üle jõu käia.
Salve mahutavus on detail, mille inimesed vahele jätavad. Ühele alusele mahub tavaliselt fikseeritud arv pleise ja kaitsehülsi; ületage see ja tehnikud hakkavad kiude virna laduma, mis muudab hilisema hoolduse õnnetuks ja ohustab neid ühenduskohti, mida proovite kaitsta. Kinnitage, kui palju kiude ühendatakse, kas nende jaoks on piisavalt aluseid vähese varuga, kaspatsidon kaasas või tellitud eraldi ja et salve pääseb juurde ka pärast paneeli täitumist. Kui soovite liitumise enda tausta, selgitab see ülevaadefusiooni splaissimise eesmärk.
Eellõpetatud kaablite puhul ei pruugi liitmisalused olla vajalikud ja fookus nihkub selle asemel adapterplaatidele, kaablikinnitustele ja esikülje-vahejuhtme marsruutimisele.
Kaabli sisestamine, marsruutimine ja painderaadius
Piisav portide arv ei ole sama, mis hea kiu haldamine. Samuti peab paneel laskma kaablitel ja plaastrijuhtmetel võitluseta siseneda, suunata ja lahkuda. Esmalt kontrollige sisenemissuunda saidi suhtes - mõned paneelid võtavad kaabli tagant, teised küljelt või ülalt ning väliskapid vajavad tihendatud tihendeid. Rack-paneelid peaksid andma teile kinnituspunkti ja tõmbevabastuse, nii et sissetuleva kaabli raskus ei tõmbaks kunagi ühenduskohti.
Sees vajavad kiud selget teed ja plaastrijuhtmed ei tohiks blokeerida juurdepääsu adapteritele või kandikutele. Marsruutimisel tuleb arvestada ka painderaadiusega: kiudude painutamine nominaalsest miinimumist tihedamaks suurendab sisestuskadu ja aja jooksul võib klaas puruneda. Selle asemel, et usaldada kuskilt loetud numbrit, järgige kaabli ja pistiku tootja määratud minimaalset painderaadiust - bend-.ITU-T G.657soovitus talub rangemat marsruutimist, kuid tehniline leht, mitte oletus, on autoriteet. Seda hästi käsitlev paneel annab kinnituspunktid, sujuva sisemise marsruudi, lõtvunud hoiuruumi ning sissetuleva kaabli ja puhta vaheplaastri nöörid, ja ruumi, et saaksite oma käed hoolduseks.
Märgistamine ja tulevane laienemine
Märgistust eiratakse hankimisel ja see muutub siis kriitiliseks, kui keegi peab esimest korda surve all olevat vooluringi jälgima. Selge pordi identifitseerimine võimaldab tehnikul linki testida, tõrke isoleerida ja vältida vale plaastrijuhtme tõmbamist - ning suurel raamil lisab kehv silt vaikselt aega igale hoolduskõnele ja tekitab reaalse ohu aktiivse teenuse katkestamiseks.
Laienemine on teine pool. Kui esimesel päeval kasutatakse kõiki porte, tähendab järgmine hooldustaotlus teist paneeli, rohkem riiuliruumi ja rohkem kaabeldust. Varuadapterikohtade jätmine või modulaarsete adapterplaatidega paneeli valimine muudab uuendamise ajal võimsuse lisamise või pistikutüüpide muutmise palju lihtsamaks, selle asemel et alustada uuesti.
Võrreldud optiliste kiudude paneelide tüüpe
| Patch paneeli tüüp | Parim jaoks | Peamine eelis | Valikumärkus |
|---|---|---|---|
| Fikseeritud racki kinnituspaneel | Standardsed telekommunikatsiooniruumid ja seadmete riiulid | Lihtne, jäik ja{0}}kulutõhus | Hea, kui juurdepääs on harv |
| Libisev racki kinnituspaneel | Andmekeskused ja hõivatud telekommunikatsiooniruumid | Eesmine juurdepääs kandikutele ilma lahti harutamata | Tasub seda sagedaste liigutuste ja muutuste jaoks |
| Seinakinnitus ODF | FTTH-juurdepääs, väike kohtvõrk ja hoonejaotus | Säästab riiuliruumi | Kontrollige sisenemissuunda ja liitmisvõimsust |
| Välijaotuskapp | Tänavakapid ja välipääs | Keskkonnakaitse | Vaadake IP reitingut, tugevust ja suletud näärmeid |
| MPO suure{0}}tihedusega paneel | Andmekeskuse ja magistraalkaabeldus | Enamik kiude riiuliüksuse kohta | Eel-lõpetatud magistraal-ja-kassettsüsteemide jaoks |
Kiirvalikujuhend: millist ODF-i peaksite valima?
Ülaltoodud tegurid toimivad koos, seega on siin koondatud vaade, mis kaardistab levinud projektistsenaariumid mõistliku vaikeväärtusega. Käsitlege seda lähtepunktina ja kohandage seda vastavalt oma riiuliruumile ja seadmeliidestele.
| Projekti stsenaarium | Soovitatav paneel | Adapter | Splaissimine | Märkmed |
|---|---|---|---|---|
| Väike FTTH pöörduspunkt | Seinakinnitus ODF, 12–24 südamikuga | SC/APC | Jah | Kompaktne; lihtne tellija märgistamine |
| Ettevõtte LAN / standardne telekommunikatsioonituba | 19-tolline rack ODF, 24–48 südamikuga | SC või LC | Sageli | Ühendage adapter seadme poolega |
| Andmekeskuse rida | 1U LC või MPO paneel | LC dupleks või MPO/MTP | Tavaliselt ei | Suur tihedus; eellõpetatud kaabeldus |
| Telekomiruum väliskaabliga | Rack ODF, 48 tuuma ja rohkem, vajadusel 2U | SC või LC | Jah | Kandikud, kaablikinnitus ja lõtvad panipaigad |
| Välispääsupunkt | Välijaotuskapp | SC/APC | Jah | IP-reiting, UV-vastupidavus, tihendatud näärmed |
Praktilised valikunäited
Näide 1: Väike FTTH jaotuspunkt
Kujutage ette äärekivi või keldri jaotuspunkti, mis toidab PON-i abonentide kogumit. Sisse tulevad tilk- ja jaotuskaablid, kiud ühendatakse patsidesse ja abonendiliinid loksuvad välja. Tavaliselt piisab 12- või 24-südamikust seinale kinnitatavast ODF-ist, mis on varustatud SC/APC-adapteritega, et hoida jaoturi etteande tagastuskadu madalal. Piirangud, mis hammustavad, on füüsilised: piiratud seinapind, korralik tõmbekaabel ja piisavalt selge märgistus, et järgmine tehnik leiab õige abonendi ilma iga kiudu jälgimata. Veenduge, et karbil on loenduse jaoks sobiva suurusega ühendusalus ja etPLC jaoturselle toitmine arvestatakse kiudainete eelarvesse. PON-ehituse laiema osade loendi jaoks on seeFTTH passiivsete komponentide hankejuhendon kasulik viide.
Näide 2: andmekeskuse 1U riiuli paigaldamine
Andmekeskuse reas on riiuliruumi vähe ja porditihedus on reeglid. Paneel on peaaegu alati 19-tolline, võimaluse korral 1U, asustatudLC dupleksadapteridvõi MPO/MTP magistraal{0}}ja-kassettkaablite jaoks. Enamik linke on eelnevalt-lõpetatud, seega on splaissimine haruldane ja rõhk nihkub puhtale esiküljele, täpsele märgistusele ja modulaarsele paigutusele, mis võimaldab teil hiljem kassette lisada. Libisev 1U paneel teenib siin oma koha: kui tehnik peab aktiivse rea uuesti-paika panema, lööb paneeli ettepoole tõmbamine adapterite taga pimesi. Ärge määrake suurust ainult portide arvu järgi - kontrollige, kas täislaaditud paneeli ees on plaastrijuhtmete ühendamiseks piisavalt ruumi.
Näide 3: sidestamisnõudega telekommunikatsiooniruum
Kui välistingimustes olev optiline kaabel satub telekomiruumi ja see tuleb patsidega ühendada, on õige tööriist hammaskinnitusega ODF koos õigete liitmisalustega. Kaabel vajab kinnitust ja tõmbevabastust sisenemisel, maandust mis tahes metallilise tugevuselemendi jaoks, kui kaabli konstruktsioon seda nõuab, liitmiskaitset ja piisavalt hoiuruumi, et mähis oleks lõtvunud ilma tihedate paindeta. Mahutavus on siin tavaliselt 24, 48 tuuma või rohkem, SC- või LC-adapterid on valitud vastavalt ülekande- või OLT-liidesele ning tagumine või külgmine sissepääs, mis sobib riiuli paigutusega. Kui arv või hooldussagedus on kõrge, tasub 1U-lt 2U-le astumine end tööruumis ära. Laetud paneeli - adapterid ja patsid, mis on eelseadistatud-a24-südamikuga karp koos ühendusalusegastyle build - lühendab välitööd; koormamata šassii vahetab seda paindlikkuse nimel.
Levinud vead, mida vältida
Valik ainult kiudainete arvu järgi
48-tuumaline paneel ei ole automaatselt parem kui 24-tuumaline paneel. Kui sisemine marsruut on kitsas või kandikud on raskesti ligipääsetavad, teeb suurem number teile lihtsalt raskema paigalduse. Kaaluge mahutavus koos riiuli kõrguse, adapteri tüübi, kandiku ruumi ja marsruudiga.
Hooldusjuurdepääsu eiramine
Mõned paneelid näevad välja kompaktsed ja nende hooldamine on pärast kokkupanemist armetu. Kui eesmine kliirens on tihe, muudab fikseeritud paneel iga tulevase muudatuse raskemaks; Kui linke konfigureeritakse sageli ümber, säästab libisev tüüp tavaliselt rohkem, kui see maksab.
Konnektoritüüpide segamine ilma plaanita
SC, LC, FC ja MPO ei ole omavahel asendatavad, samuti pole need APC ja UPC poleerimisvahendid. Enne tellimist kontrollige kaabli, patsi, transiiveri, OLT-i, lüliti või ülekandeseadme kasutatav pistik ja poleerimine, vastasel juhul saate paneeli, mis ei saa võrguga ühilduda.
Tulevase laienemise unustamine
Täielikult hõivatud paneel esimesel päeval on probleem, mis on edasi lükatud, mitte välditud. Kui võrk tõenäoliselt kasvab, reserveerige varupordid või valige modulaarne disain.
Vaade kaabli sissepääsu suunas
Kui kirje ei vasta saidile - tagumine, külg, ülemine või alumine -, muutub installimine sassi ja pingevabastus jõuab harva sinna, kus seda vajate. Kinnitage suund riiuli või seina paigutuse ees.
Mida öelda oma tarnijale enne hinnapakkumise küsimist
Täpne pakkumine sõltub mõnest konkreetsest. Saatke need ja tarnija saab soovitada õiget paneeli, selle asemel, et kasutada vaikimisi odavaimat standardmudelit:
- Rakendus - FTTH, andmekeskus, telekommunikatsiooniruum, ettevõtte LAN või välikapp
- Paigaldustüüp - rackkinnitus, seinakinnitus või väli
- Riiuli suurus - 19-tolline ja 1U, 2U või kohandatud kõrgus
- Kiudude arv - 12, 24, 48, 72, 96, 144 või muu
- Adapteri tüüp - SC, LC, FC, ST, MPO/MTP
- Poola - UPC või APC
- Fiber tüüp - üherežiimiline- või mitmemoodiline
- Splaising - splaissimisalustega või ilma
- Koormatud või koormamata paneel
- Kaabli sisenemise suund
- Pigtaili ja plaastri nööri nõuded
- Märgistamise ja pakendamise vajadused
- Eeldatav laienemine tulevikus
Kontrollimise kontrollnimekiri: paneeli kontrollimine saabumisel
Kui paneelid saabuvad, päästab kiire sissetulev kontroll kohapeal kurbust. Lisaks ilmselgele arvule kinnitage üksikasjad, mida tarnijad hinna saavutamiseks aeg-ajalt kärbivad:
- Adapterite arv ja tüüp vastavad tellimusele ning poleerimine (APC või UPC) on õige
- Koormatud patsid on õige pistiku, pikkuse ja kiu tüüpi ning puhtalt istuvad
- Ühendusaluseid on kokkulepitud koguses, varrukate ja lõtvumisvõimega
- Välisseadmete korpuse materjal ja viimistlus vastavad spetsifikatsioonidele -, kontrollige tihedust ja IP-reitingut
- Kaabli tihendid, paigalduskomplekt, sildid ja tarvikute pakett on kõik karbis
- Sisestamise kadumise ja tagastamise kadumise testi andmed esitatakse seal, kus seda lubati
Kui konstruktsioon sisaldab samas riiulis olevaid lõppseadmeid, jätkake seda ülevaadetpatch-paneeli ja lüliti paigaldaminehõlmab saidi -järjestust.
Korduma kippuvad küsimused
K: Mis vahe on ODF-i ja Fiber Patch Panel'i vahel?
V. ODF ehk optiline jaotusraam on laiem kiuhaldussüsteem lõpetamiseks, splaissimiseks, paikamiseks ja salvestamiseks, samas kui kiudpaneeli paneel on tavaliselt riiulile{0}} või seinale-kinnitatud seade, mis teeb sarnaseid ühendamis- ja haldustöid. Nende funktsioonid kattuvad nii tugevalt, et termineid kasutatakse sageli koos ja vähese kiu arvu korral eristus suures osas kaob.
K: Kas ma peaksin ostma laaditud või laadimata kiudpaneeli?
V: Koormatud paneel tarnitakse koos adapteritega ja sageli ka patsidega, mis minimeerib välitööd, kui konnektori tüüp on fikseeritud ja mahud on korratavad. Koormamata paneel on tühi šassii, mille asustate ise. See on parem, kui konnektoritüübid on saidi lõikes erinevad või kui soovite varuda ühe šassii ja selle hiljem konfigureerida. Ükskõik, mille valite, laske tarnijal see hinnapakkumisele märkida.
K: Kuidas valida 1U ja 2U kiudpaneeli vahel?
V: Valige 1U, kui riiulil on vähe ruumi ja töö on enamasti lõpetatud paikamine-. Liikuge 2U-le, kui samale paneelile peavad mahtuma ka liitmikud, suuremad patside kimbud või sagedased ümberseadistamised - lisakõrgus ostab tööruumi adapterite taha ja ette. Ärge määrake suurust ainult portide arvu järgi.
K: Kas ma peaksin valima SC/APC või LC/UPC?
V: Kasutage SC/APC-d PON-, FTTH- ja enamiku juurdepääsujaotuste jaoks, kus nurga all olev poleerimine hoiab tagastuskadu madalal. Kasutage LC/UPC-d, kui pordi tihedus või lüliti- ja transiiveri-poolne ots juhib disaini. Otsustavaks teguriks on pistik, mida teie olemasolev kaabel ja seadmed juba kasutavad; paneel peaks seda järgima.
K: Mitu porti peaks Fiber Patch paneelil olema?
V: Sobitage praegused lingid ja jätke vaba ruumi. Väikesed saidid sobivad sageli 12 või 24 pordiga; telekommunikatsiooniruumid ja andmekeskused vajavad tavaliselt 48, 96 või suurema{5}}tihedusega paneele. Kasulik reegel on praegused kiud pluss realistlik vaba võimsus, mida võrreldakse teie tegeliku riiuliruumiga.
K: Millal on mul vaja libisevat kiudpaneeli?
V: Valige libistamine, kui tehnikud vajavad regulaarset juurdepääsu liitmisalustele, sisemistele marsruutidele ja adapteriraamidele -, kus on sagedased liigutused, lisamised, muudatused, testimised või plaanitud uuendused. Aastaid puutumatuna seisvate linkide puhul on fikseeritud paneel parem väärtus.
K: Kas kõik Fiber Patch paneelid vajavad liitmisaluseid?
V: Ei. Eellõpetatud kaabeldus ei pruugi üldse plaate vajada. Põlluliitmine toimub ja siis peab paneelil olema piisavalt aluseid, ümbriseid ja lõtvunud hoiuruumi kiudude arvu jaoks.
K: Kas MPO plaastripaneel sobib tavalise FTTH jaoks?
V: Tavaliselt mitte. MPO/MTP on olemas suure-tihedusega ja eelnevalt lõpetatud magistraal--andmekeskuse kaabelduse jaoks. Tüüpilist FTTH-pääsupunkti teenindab paremini SC/APC seinakinnitus ODF; MPO lisab kulusid ja keerukust, mida PON-juurdepääs harva vajab.
K: Mis vahe on ODF-i ja kiudotsakarbi vahel?
V: Kiudude otsmikukarp on üldiselt väiksem kest piiratud arvu kiudude sulgemiseks ja kaitsmiseks, sageli juurdepääsu servas, samas kui ODF- või plaastripaneel on ehitatud suurema tiheduse ja pideva paigale raami või raami jaoks. Rida häguneb madalal arvul, kus seinakinnitus ODF ja jaotuskast kattuvad praktikas.
Järeldus
Õige optilise kiu plaastri paneel sobib palju enamaga kui kiudude arv. See sobib installikeskkonnaga, teie võrgu juba kasutatava pistiku ja poleerimisvahendiga, splaissimise meetodiga, kaabli sisendiga, marsruutimisruumiga, hooldusviisiga ja ruumiga, millest see lahkub. Väikest FTTH saiti teenindab hästi kompaktne seinakinnitus ODF; andmekeskus kaldub suure-tihedusega LC- või MPO-riiulipaneeli poole; väliskaablit kasutav telekomiruum soovib tavaliselt rack ODF-i, millel on korralikud kandikud ja kaablihaldus.
Enne tellimist määratlege keskkond ja peamised parameetrid, jagage neid oma tarnijaga ja kontrollige saabumisel paneeli nende suhtes. See distsipliin loob paneeli, mida on lihtsam paigaldada, lihtsam hooldada ja mis on võrgu eluea jooksul töökindel.
