Fiiberoptilise pigtaili valimine: spetsifikatsioonid ja ostja juhend

Pange kaks tarnija andmelehte kõrvuti ja mõlemad loevadIL väiksem või võrdne 0,3 dB, RL suurem või võrdne 50 dB. Tellige mõlemast, ühendage need samasse ODF-i ja mõõdetud linkide eelarved võivad erineda. Kaks fiiberoptilise patsi spetsifikatsiooni võivad tsiteerida samu piire, kirjeldades samas oluliselt erinevaid tooteid, sest ilma mõõtmismeetodita kirjutatud arv ei ole spetsifikatsioon. See on turunduslik väide.

Sellest lõhest saab alguse enamik tarnevaidlusi. Kui salv on suletud ja OTDR-jälg on kliendi ees, ei saa keegi tagasiulatuvalt otsustada, kas märgitud 0,3 dB mõõdeti võrdlusjuhtme või juhusliku paaritatud väärtusena, kas paneeli adapterid on konnektoritega samas jõudlusklassis või millise lõpp{2}näokontrolli standardi väljaande järgi tehas hindas.

Selles juhendis ei selgitata, mis on pats või kuidas see erineb plaastrijuhtmest. Seda põhjust on juba käsitletud meie märkuseserinevus kiudpatsi ja plaastri nööri vahel. Järgnev on kitsam: üheksa rida, mis kuuluvad spetsifikatsiooni, mida igaüks tegelikult juhib ja mis juhtub kohapeal, kui üks neist tühjaks jäetakse.

Kõik allpool olev on seotud ühega neist väljadest. Kui teie pakkumises on kõik üheksa, tsiteerivad kaks tarnijat sama toodet ja hinnavõrdlus muutub mõttekaks. Kui seal on neli, siis võrdlete erinevate toodete hinnapakkumisi.

Väljanimed on lihtsam pool. Toimiv pakkumispakkumine sisaldab kolme veergu, mitte ühte, milles on kirjas ostja nõuded, tarnija vastused ja aktsepteerimise tõendid iga üheksa fiiberoptilise patsi spetsifikatsiooni kohta, sest väli, mille tarnijal on lubatud tühjaks jätta, otsustatakse tehases, mitte teie. Milliseid aktsepteerimistõendeid tasub iga rea ​​kohta nõuda, on see, mida see artikkel sätestab.

Spetsifikatsiooniread 1 ja 2: üherežiimi ja mitmemoodilise kiudliidese valik ja konnektori liides

"Ühe{0}}režiim" ei ole spetsifikatsioon. Standardsele G.652D-le ehitatud ühemoodiline fiiberoptiline pats käitub teisiti kui G.657A2-le ehitatud kiudoptiline pats, mille vähendatud makropaindetundlikkus talub tihedamat kerimist. Kui kandiku geomeetria võimaldab lõtkul asetseda kiu määratud minimaalse painderaadiuse kohal, on G.652D õige ja odavam vastus. Kompaktsetes FTTH-klemmikarpides, seinakinnituskarpides ja tihedates kassettides, kus mähis on sunnitud selle piiri lähedale, vähendab G.657A1 või A2 määramine makropainde kadumise riski, mis põhjustab vahelduvat temperatuurist sõltuvat käitumist, mida on väga raske jälgida, kui raami on asustatud.



Kaks erinevat küsimust koondatakse üheks mitmerežiimilisel küljel. Geomeetriline ühilduvus on esimene: 50/125 µm kiud (OM3, OM4, OM5) ühendatakse omavahel füüsiliselt, samas kui nende ühendamine 62,5/125 µm OM1-ga tekitab tuuma -suuruse mittevastavuse, mida ei saa parandada ainult splaissi joondamise parandamisega. Modaalne ribalaius on teine ​​ja sõltumatu: segaklassidest ehitatud kanal toimib selle madalaima efektiivse modaalse ribalaiusega, nii et OM4 linki, mis sisaldab vaikselt OM3 mitmemoodilist fiiberoptilist patsi, tuleb kontrollida tegeliku pikkuse ja liinikiiruse suhtes, mitte eeldada, et see on vastuvõetav.

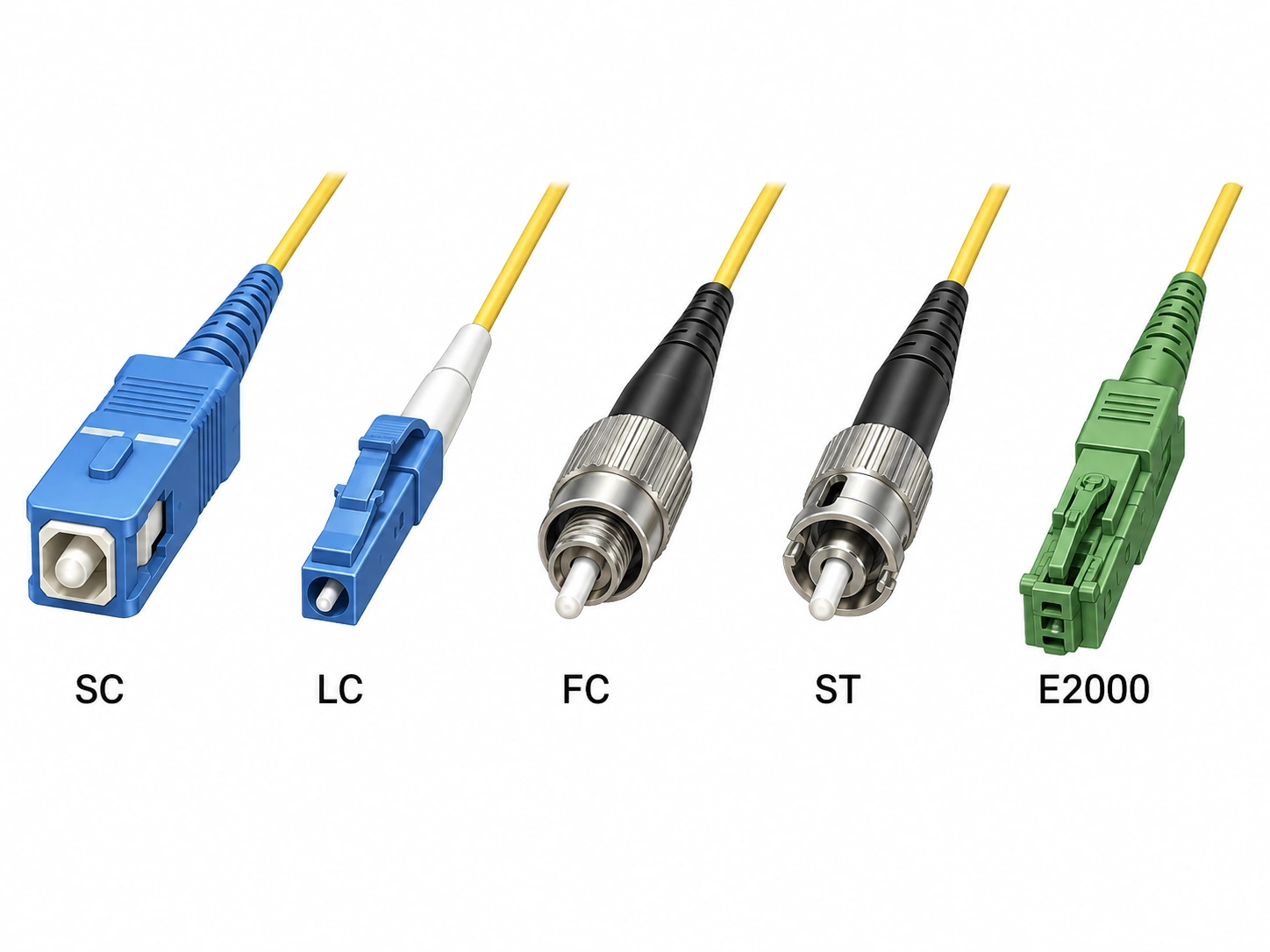

Pistiku valik on pigem mehaaniline kui optiline. LC domineerib suure-tihedusega paneelide puhul, kuna see kahekordistab portide arvu püstiku kohta, SC jääb GPON-i ja suure osa FTTH juurdepääsukihi standardseks ning FC püsib testimisel ja mõõtmisel ning vanemates telekommunikatsiooni raamides. Enne oma kohustuste täitmist sellest loobumistkeermestatud FC liides ja kus see ikkagi oma koha teenibtasub kontrollida. E2000 kuvatakse seal, kus on nõutud katikuga suure-tasuvuse-kaoga liides. Spetsifikatsioonireal on oluline nimetada kohaldatav IEC 61754 osa koos konnektoriperekonnaga, sest see määrab teie paneeli ja adapterite ühendamise geomeetria.

UPC otspind on kuplikujuline ja sobib tasapinnaliselt vastu vastavat külge. APC otspind on lihvitud 8 kraadi all, mis juhib peegeldunud valguse südamikust välja ja katte sisse. Praktiline tagajärg on tagastamise kadu. Nurga liidesed on määratletud piirkonnas Suurem või võrdne 60 dB, kui need on ühendatud, ja füüsilised -kontaktliidesed 50–55 dB või suurema piirkonna ümber ning erinevus on kõige olulisem seal, kus peegeldunud võimsus signaali aktiivselt halvendab, mis tähendab PON- ja FTTx-jaotust, CATV ülekatteid, DWDM-i ja analoog-RF-transporti. Ettevõtte LAN-i, standardsete digitaalsete andmesideühenduste ja enamiku ühe-režiimiga andmekeskuse kanalite jaoks piisab 50 dB tagastuskao nõudele vastavast UPC fiiberoptilisest patsist, eeldusel, et transiiveri enda peegelduse tolerantsi kontrollitakse, mitte eeldatakse.

Poola tüüp ei ole -üksusepõhine väli, see on kanali-väli. Pats, adapter, patch-paneeli port ja seadme liides peavad kõik kokku sobima ning RFQ peaks näitama iga fiiberoptilise patsi ja iga kanali adapteri poleerimist, mitte eeldama, et paigaldaja seda märkab. Nurga taga oleva liidese geomeetria on meie jaotuses läbi töötatudkuidas APC pistikud erinevad UPC-st.

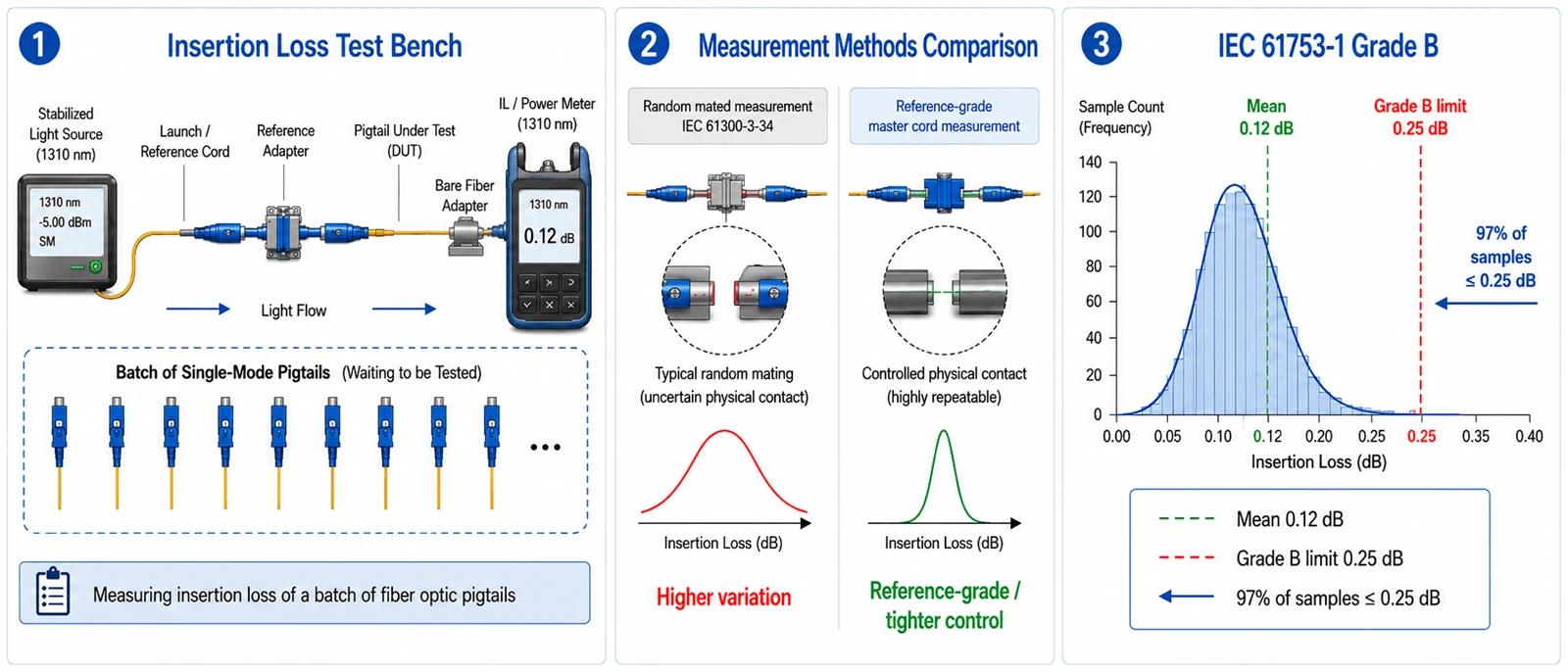

Ühenduspaari sisestuskadu saab iseloomustada kahel viisil. Võrreldes võrdluskvaliteediga-peajuhtmega (häälestatud, rangelt kontrollitud pistik, mida hoitakse metroloogia jaoks), annab tootmisliides meelitava kujundi. Mõõdetuna ajuhuslik kaaslane, kus mis tahes partii pistik ühendatakse mõne muuga, laieneb jaotus, kuna ideaalne partner ei kompenseeri enam kahe tihendi südamiku positsiooni. Mõlemad numbrid on ausad ja need ei ole samad, mistõttu on teie tsiteeritud fiiberoptilise patsi sisestuskaotuse standard olulisem kui teie tsiteeritud number.

Standard IEC 61753-1 lahendab ebaselguse, määrates sumbumisastmed statistiliselt ja juhuslikult, kasutades mõõtmismeetodit, mis on fikseeritud kui IEC 61300-3-34. Hinne B on määratletud kui keskmine 0,12 dB või alla selle 0,25 dB maksimumiga vähemalt 97% proovide puhul, aste C maksimaalselt 0,50 dB keskmise väärtusega 0,25 dB ja aste D maksimaalselt 1,0 dB. Üks proov, mis läbib 0,3 dB vastu võrdlusjuhet, on palju nõrgem väide kui B-klassile vastav partii. Tsiteerige standardit selle praeguse väljaande ja muudatusega RFQ real samamoodi nagu mis tahes muud aktsepteerimisdokumenti.

Üks erinevus kaob pidevalt, sealhulgas tarnijate andmelehtedel, kes peaksid paremini teadma.Sumbumise klassid ja tootluskao klassid on kaks paralleelset skaalat, mitte üks.Täheklassid B, C ja D kirjeldavad sisestamise kadu. Tagastuskadu määratakse eraldi, kusjuures liidese nurga{1}}tase on määratud väärtusega Suurem või võrdne 60 dB. Seetõttu ei ütle pakkumistaotlusele sõna "B-klass" kirjutamine peegelduvuse kohta üldse midagi ja fiiberoptiline pats võib vastata B-klassile, kandes samal ajal mis tahes tagastamiskaod, mille tarnija otsustas ehitada. Märkige mõlemad.

Hinne B nõuab kontrollitud tuuma orientatsiooni

B-klassi järjepidevaks saavutamiseks on tavaliselt vaja kontrollida, kus kiusüdamik asetseb ümbrise telje suhtes, mis praktikas tähendab, et monteerija orienteerib ja fikseerib ümbrise nii, et südamiku ekstsentrilisus langeb teadaolevas suunas. Tarnija ilma selle sammuta võib toota hea proovi. Hea toote tootminelevitamineon erinev võimalus, mistõttu 2024. aasta versioonid IEC 61755-3 seeriasse vormistasid nende liideste tuumaekstsentrilisuse statistika.

Adapter on osa mõõdetavast ühendusest

Hülss hoiab kahte ümbrist koaksiaalselt, nii et lahtine-tolerantsiadapter võib takistada kokkupandud ühendusel ettenähtud sumbumisjaotust isegi siis, kui esmaklassiline fiiberoptiline pats on tasemel. Kontrollige pigem ühendatud ühenduse kui komponendina. Seda on lihtne vahele jätta just seetõttu, et saabuv ülevaatus testib tavaliselt patsi üksinda.

Kaonumbrite all asuvad neid tekitavad geomeetrilised parameetrid: kõverusraadius, tipunihe (kui kaugel asub kupli kõrgeim punkt kiu teljest) ja kiu kõrgus, kiu eend või allalõige ümbrise suhtes. Üheskoos määravad nad, kas kaks südamikku vedrukoormuse all ka tegelikult kokku puutuvad. Need on poleerimisprotsessi väljundid, mitte disaini valikud, mistõttu on need kiireim viis eristada kontrollitud tootmisliini allhanke korras valmistatud tootmisliinist.

Puhtus on teine ​​pool. Otsa-näo saastumine on kogu tööstusharus korduvalt tuvastatud kui peamine rikete põhjus paigaldatud kiudoptilistes võrkudes ning 9 µm ühemoodilises -režiimis südamikus võib südamiku piirkonnas istuv osake põhjustada tugevat sumbumist või peegeldust, mitte marginaalset. Samuti kipub see ilmuma halvenenud tagastamiskaona, enne kui see kuvatakse halvenenud sisestuskaduna, nii et võimsus-mõõturi näit võib jääda spetsifikatsiooni sisse, samal ajal kui koherentne või võimendatud süsteem juba põleb.

Optiline jõudlus juhib ja visuaalne kontroll ei ole üksi

IEC 61300-3-35 2022. aasta kolmas väljaanne ütleb otse, et visuaalne kontroll täiendab sumbumise ja tagastuskadude mõõtmist ega asenda seda. See läheb kaugemale: konnektorit, mis on puhastatud lahtisest prahist ja mis siiski visuaalselt ei kontrolli, ei lükata automaatselt tagasi, kui see vastab määratud optilisele jõudlusele (IEC). RFQ klausel "visuaalse tõrke korral tagasilükkamine" on seega vastuolus kehtiva standardiga. Kirjutage vastuvõtmise reegel nii, nagu standard seda kirjutab, reguleerides kontrolli pluss optiline kvalifikatsioon ja optiline jõudlus.

Märkige väljaande aasta, sest kriteeriumid on liikunud

Kolmandas väljaandes eemaldati tsoonide C ja D kontrollinõuded ning osad tsooni A ja B kriteeriumidest kirjutati ümber. "Vastab IEC 61300-3-35" ilma kuupäevata on seetõttu jõustamatu, kuna tarnija ja ostja võivad hinnata erinevaid reeglistikuid ja mõlemad räägivad tõtt (Fluke võrgud).

Automatiseerige klassifitseerimine ja käsitlege pakendeid spetsifikatsioonide osana

Inimese hinnangud läbi/mittetulemuse kohta sõltuvad tehnikust, ümbritsevast valgusest ja kuvast, mis muudab aktsepteerimisotsused -reprodutseeritavaks, samas kui automaatne pildianalüüs annab tulemuse, mille saab lisada partiikirjele. Pakend on olulisem kui välja näeb: mitte--hermeetiline pakend ei anna pikaajalist-puhtuse garantiid, seega ei tohiks avamata pakendit puhtana lugeda. Tolmukorgid ja pakkimisviis kuuluvad fiiberoptilise patsi spetsifikatsioonilehele ning välikontroll enne paaritumist jääb kohustuslikuks olenemata sellest, kui head tehaseandmed välja näevad.

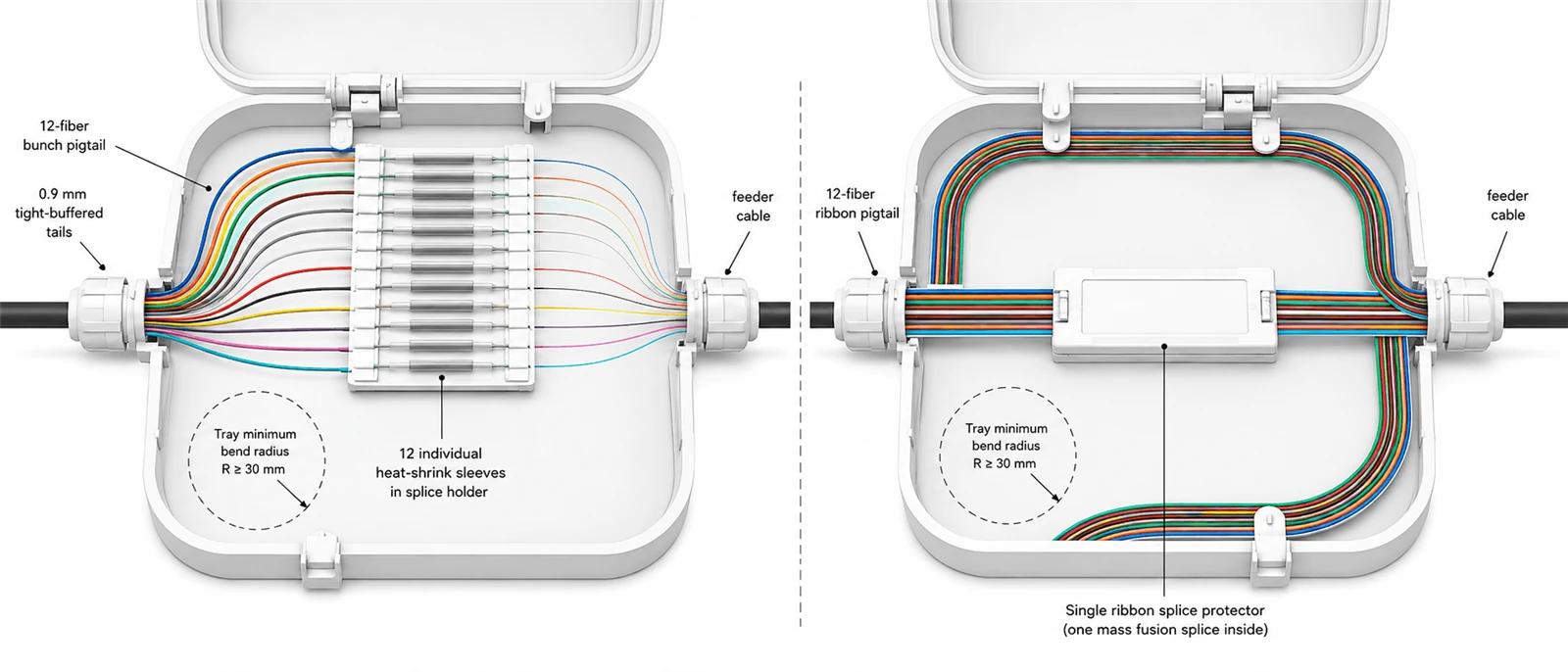

Struktuur valitakse korpuse järgi. 0,9 mm tihe -puhverdatud konstruktsioon on splaissimis-alustööde vaikeseade, kuna see suunab ja keerdub kinnistes alustes, samas kui 2,0 mm ja 3,0 mm kattega konstruktsioonid lisavad muljumis- ja tõmbekaitset, kui saba käideldakse korduvalt või väljub korpusest. Raskemaid jakke on märkimisväärselt raskem kerida väikese minimaalse raadiusega aluse sees, mis on praktiline piir, kui kaugele te võite minna. Kahe splaissimismeetodi vahel on tõeline otsus: 12-kiuline kiudoptiline pats ühendatakse eraldi, mis sobib segatud või faasiliste otstega, samas kui lint lõpeb massliitmise teel, mis on mastaabis oluliselt kiirem, kuid nõuab lintkiudu sissetuleval küljel ja sobivat splaissimiskaitserežiimi. Lindi tellimine seadmesse, mis on lõpetatud individuaalseks splaissimiseks, muudab tööjõu kokkuhoiu tööjõukaristuseks.

Olenevalt projekti spetsifikatsioonist võib 12 kiust koosnev patsi värvikood järgida TIA-598 või IEC konventsiooni. Nimetage standard spetsifikatsioonireal, selle asemel, et kirjutada "standardvärvid", ja kontrollige seda kaadrisse juba installitud järjestusega, sest kahe kokkuleppe kohaselt asustatud kaader muudab iga tulevase veajälje aeglasemaks. See kontrollimine kuulub pigem ODF-i aktsepteerimise ja kiu haldamise juurde, mitte esimese vea korral.

Pikkus on väli, mis täidetakse kõige sagedamini harjumusest ja see on pigem aritmeetiline kui eelistus. Valige marsruutimistee splaissimispunktist kuni lõppu, lisage selle kindlaksmääratud minimaalse painderaadiuse juures aluse kerimiseks vajalik lõtk, lisage hooldusvaru ja ümardage seejärel järgmise standardsammuni. Töötatud illustratsioon: 1,2 m marsruut, kaks mähist salves, mille minimaalne raadius on 30 mm (umbes 0,19 m kiudu pöörde kohta, seega 0,38 m), pluss 0,1 m otsas, annab 1,68 m, millest saab 2,0 m tellimus. Järjekord alla selle ja kiud surutakse üle paindepiiri, tekitades sumbumise, mis ilmneb alles pärast aluse sulgemist. Telli kõvasti üle selle ja ülejääk ummistab kassetti, takistades hilisemat tööd. Sama aritmeetika otsustab, kas korpusel endal on maht, mis on punkt, kusplaastri paneeli ja korpuse valikei ole enam fiiberoptilise patsi spetsifikatsioonist eraldiseisev otsus.

Jope valikut juhib enne midagi muud tulekood. PVC on tavaliselt pakutav üldotstarbeline materjal, LSZH fiiberoptiline pats on määratletud seal, kus suitsu mürgisus ja läbipaistmatus kinnistes ruumides on reguleeritud, ning OFNR ja OFNP tähistused kehtivad seal, kus tõusutorude ja ruumide loendid on jõustatud. Need on pigem vastavusotsused kui tulemuslikkusega seotud otsused. Kirjutage loendisse, mida teie kohalik hoone, elektri- ja tuletõrjekood nõuab, mitte materjali nimetust, kuna nõue on jurisdiktsiooni ja projekti spetsifikatsiooniti erinev.

Standardne siseruumides olev fiiberoptiline pats ei ole ehitatud otseseks väliseks kokkupuuteks ja me ütleksime seda pigem enne tellimust kui pärast. Sellel puudub UV--stabiilne, ilmastikukindel-ümbris ja tugevdus, mis on vajalik temperatuurimuutuste, niiskuse sissetungimise ja mehaanilise koormuse korral. "Väljas" pole ka üks tingimus ning soomustatud ja veekindel ei ole omavahel asendatavad vastused. UV-kiirgus mõjutab ümbrise keemiat, seisev vesi või kondensaat tihendab ja kaitseb sissetungi eest, näriliste ja mehaaniliste löökide oht soodustab soomust ning temperatuurivahemik mõjutab nii materjali valikut kui ka koostu testitud kvalifikatsiooni. Määrake tingimused, mida koost näeb, ja laske ehitusel järgida.

Mehaanilised piirid kuuluvad koostu enda numbritega samale reale. Tehase magistraalkaabli välise-tõmbepinge näitajad ei kandu üle lühikese pistikuga koostule, mille piiravad parameetrid on sabakaabli tõmbetugevus ja pistiku kinnitusjõud otsas. Nõua mõlemat tellitava konkreetse konstruktsiooni andmelehel ja nõuda neid pigem SKU kui tootepere jaoks.

Telcordia GR-326-CORE on selles tootekategoorias enim viidatud ja enim valesti kasutatud mandaat. Selles on sätestatud üldised nõuded ühemoodiliste optiliste kiudude ühendamiseks kasutatavatele pistikutele ja nendest valmistatud ühendussõlmedele (Telcordia). Välipaigaldatavad pistikud kuuluvad eraldi GR-1081 alla ja pistikute puhastusvahendid GR-2923 alla.

Selle kõrval kõige sagedamini tsiteeritud dokumenti tsiteeritakse valesti.GR-1435-CORE on "Mitmekiuliste optiliste konnektorite üldised nõuded", mis tähendab mitmekiulist, mitte mitmerežiimilist.See käsitleb mitme{0}}kiulisi pistikuid, nagu MPO-stiilis sõlmed, ja selle teema on endiselt ühe-režiimiga. Suur osa tarnijate kirjandusest transkribeerib selle GR-326 mitmerežiimilise vastena ja ostjad pärivad vea oma pakkumistaotlustesse. Kui tarnija pakub GR-326 dokumentatsiooni mitmemoodilise fiiberoptilise patsi toetamiseks, on õige vastus mitte küsida GR-1435. Tuleb tunnistada, et ükski Telcordia GR dokument selles tooteperekonnas ei hõlma toodet, ning määrata selle asemel IEC jõudlusklasside ja partii katseandmete aktsepteerimine.

Kvalifikatsiooni tõendav dokument ja tarnetõend ei ole sama dokument

GR-326 kvalifikatsiooniaruanne kirjeldab konnektori konstruktsiooni, mis läbis katserežiimi; see ei ütle midagi järgmisel kuul saabuva rulli kohta. ISO 9001 tõendab, et tootmisprotsess on dokumenteeritud ja kontrollitud, mitte seda, et ükski partii vastaks optilistele spetsifikatsioonidele, ning CE ja RoHS on turule{6}}juurdepääsu ja ainete deklaratsioonid. Teie saadetist kirjeldab teie partiiga seotud testkirje, milles on märgitud mõõtmismeetod, lainepikkus, proovi alus ja partii identifikaator. Küsige kolmanda osapoole kvalifikatsiooni, kui kinnitate pistiku kujundust võrgustandardisse. Küsige partii kirjeid, kui võtate vastu kiudoptilise patsi tellimuse kohaletoimetamist. Need kaks ajavad segadusse see, kuidas ostjad saavad muljetavaldava sertifikaadi ja kontrollimatu rulli.

Samad üheksa põldu esitavad oluliselt erinevaid optilisi ja mehaanilisi nõudeid sõltuvalt toote maandumiskohast. Mõlemad alltoodud veerud on illustreerivad lähtespetsifikatsioonid, mis on tuletatud esitatud eeldustest, mitte universaalsed nõuded.

Eeldused ja kuidas nad hinde annavad.GPON-kolonn eeldab, et klassi B+ PON-eelarve on 28 dB, 1:32 jaotur, mis tarbib ligikaudu 17,5 dB, umbes 5 dB kiudude ja splaissingu kadu ning kaks ühendatud konnektoripaari. See jätab mitu dB jaotamata, nii et klass C on piisav ja hinde B määramine ostab marginaali, mida link ei vaja. Andmekeskuse veerg eeldab, et kanali eelarve on kavandatud kiiruse ja ulatuse juures ligikaudu 2,6 dB, ligikaudu 1,0 dB kiudude ja splaissingu kadu, 0,6 dB insenerivaruna ning neli paaritatud paari, mis jagavad ülejäänud 1,0 dB. See võimaldab keskmisena 0,25 dB paari kohta, mille C-klass tarbiks täielikult ilma pearuumita, samas kui B-klassi keskmine 0,12 dB jätab ruumi vananemiseks ja taaspaaritumiseks. Muutke jaotussuhet, paaride arvu või reserveeritud marginaali ja hindesoovitus muutub koos sellega. Hinne on eelarve väljund, mitte taotluse atribuut.

Meie poolel vastavad üheksa välja tootmisetappidele, mis jätavad registreeritud: sissetuleva kiu ja ümbrise kontrollimine, lõhenemine ja puhastamine, pistiku kokkupanek koos temperatuuriga -kontrollitud kõvenemisega, eraldi poleerimisprogrammid UPC-le ja APC-le, automaatne otsa{1}}näokontroll ning optiline testimine sisestuskao, tagastuskao, polaarsuse järjepidevuse, värvuse ja lõpliku järjestuse jne jaoks. Milline neist kirjetest on nõudmist väärt, sõltub juurutusest ja praktilistest erinevustestFTTH, ODF ja andmekeskuse keskkonnadotsustage, kas vajate -üksuse andmeid või partiistatistikat.

Kirjutage üheksa rida. Märkige mõõtmismeetod ja sumbumise aste eraldi tagastuskao nõudest real 4, märkige väljaande aasta ja kehtiv vastuvõtmise reegel real 5, muutke poleerimistüüp kanali -laiaks, mitte ühe -üksuse kohta, arvutage pikkus korpusest ja nõudke SKU tõmbe- ja retentsiooniarvud, mitte perekonna jaoks. Ainuüksi see kõrvaldab enamiku selle tootekategooria tekitatud tarnevaidlustest.

Ülejäänud puhul küsige pigem dokumente kui tagatisi. Saadaval koos tellimusega: andmelehed, -üksuse- või Saab külltaotleda proovi, mida on testitud vastavalt teie enda üheksa{0}}rea spetsifikatsioonile koos selle partiitesti kirjega. Saatke üheksa välja ja me vastame samas vormingus, sealhulgas read, mida me tagasi lükkame. Täielikud spetsifikatsioonivalikud ja kohandamisväljad on loetletud lehelfiiberoptilise patsi tooteleht.
