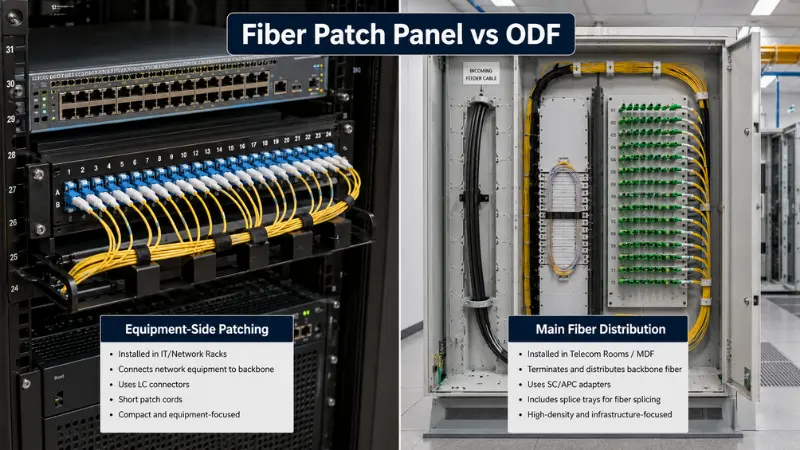

Kui plaanite fiiberoptilist võrku, ilmub varakult üks küsimus: akiudplaat vs ODFOtsustage, milline neist kuulub teie riiulisse või telekommunikatsiooniruumi? Lühivastus - reach for akiudplaadi paneelkui peate põhiliselt lõpetama ja rist{0}}ühendama väikese-kuni-keskmise arvu kiudusid aktiivsete seadmete läheduses ja valigeODF (optiline jaotusraam)kui suurema-arvuga magistraal- või toitekaablid vajavad liitmist, vaba salvestusruumi, kaablite kinnitamist ja pikaajalist-jaotushaldust.
See puhas jaotus peidab endas midagi, mida iga välitehnik kiiresti õpib: kaks tooteperekonda kattuvad. Mõned rack{1}}paigaldatavad plaastripaneelid tarnitakse koos liitmisalustega ja mõned kompaktsed ODF-id teevad ainult lappimise. Seega ei ole tegelik küsimus "milline nimi", vaid "milline disainifookus vastab võrgu asukohale, kiudude arvule ja sellele, kuidas kaablid seadmesse sisenevad ja sealt väljuvad." See juhend hõlmab erinevusi, nendevahelist halli ala, valikumaatriksit, konnektorivalikuid ja tegelikke projekti konfiguratsioone, et saaksite esimest korda õige üksuse määrata. Kui soovite kõigepealt lühikest versiooni, siis siin on seekeskendunud pilk ODF-i ja plaastripaneeli peamistele erinevustele.
Mis on Fiber Patch Panel?

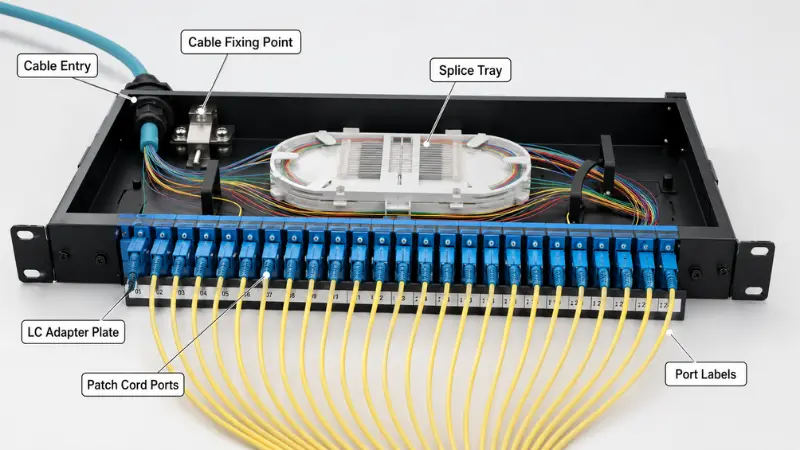

Kiudpaneeli paneel ühendab sissetulevad kiud fikseeritud adapterite komplektiga ja annab tehnikutele plaastrijuhtmete jaoks puhta esiliidese. See on punkt, kus struktureeritud kaabel kohtub lülitite, ruuterite, meediumimuundurite ja optiliste transiiveriteni viivate džempritega. Enamik paneele kinnitatakse standardsesse 19{6}}-tollisse riiulisse kõrgusega 1U, 2U või 4U, kuigi seinale kinnitatavad korpused on väiksemate kappide puhul tavalised.
Tüüpilise paneeli sees on adapterplaat (LC, SC, FC, ST või MPO/MTP), kaabli sisend- ja kinnituspunkt, eesmine ja tagumine hüppaja juhtimine, märgistusriba ja - paljudel mudelitel - väike ühendusalus patside ühendamiseks sissetuleva kaabliga. Igapäevane töö paigapaneelil liigub, lisab ja muudab: linkide uuesti-lapimine ilma püsikaablit häirimata. See on ka põhjus, miks eesmine juurdepääs ja selge pordi nummerdamine on siin olulisemad kui sügav salvestusruum.
Levinud plaatpaneelide tüübid
- Fikseeritud paneelid- adapterit staatilisel plaadil; madalaim hind, hea stabiilsete linkide jaoks.
- Lükand (sahtlite) paneelid- salv tõmbub ettepoole, et hõlpsam-lõpetada ja kontrollida.
- Suure{0}}tihedusega LC-paneelid- pakkige kõige rohkem dupleksporte 1 U-sse, sest LC 1,25 mm ümbris on poole väiksem kui SC-l.
- MPO/MTP kassetipaneelid- eraldage 40G/100G/400G linkide jaoks eelnevalt lõpetatud 12- või 24-kiulised magistraalid.
- Eelnevalt-lõpetatud ja liita-laaditud paneelid- tehasepistikud kiireks juurutamiseks või tehases-paigaldatud patsid, mis on kohapeal ühendamiseks valmis.
Patch-paneelid asuvad aktiivse varustuse lähedal: andmekeskuste riiulites, ettevõtte võrguruumides, serverikappides ja põrandate jaotuspunktides. Kui ülesandeks on statiivi-taseme lappimine, piisab tavaliselt 1U või 2U paneelist. Praktiline poolpaneeli paigaldamine ja juhtmestiku ühendamine lülitisseon otsekohene ja õige valimineLC adapteridsest sadama tihedus on sageli ainus tõeline otsus.
Mis on ODF (optiline jaotusraam)?

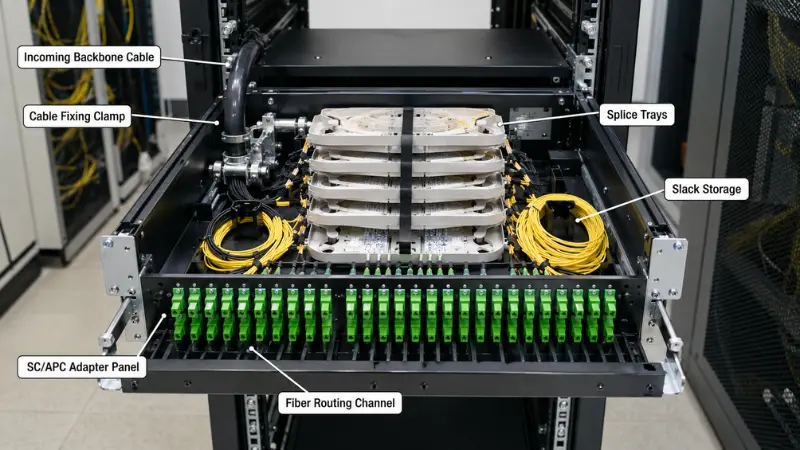

ODF on struktureeritud kiuhalduspunkt, mis on loodud kaablite sissetoomiseks, kaitsmiseks, ühendamiseks ja jaotamiseks - mitte ainult lappimiseks. Võrreldes tavalise paneeliga, on see välja töötatud suurema kiudude arvu ja välise-tehase või magistraalkaabli täieliku eluea järgi: kaablite kinnitamine ja maandamine, patside liitmine, lõtk hoiustamine, organiseeritud marsruutimine, märgistamine ja hooldusjuurdepääs ühes kaadris.
Tüüpiline ODF sisaldab adapterpaneele, mitut ühendusplaati, spetsiaalseid marsruutimiskanaleid ja vaba hoiuruumi, kaabli{0}}kinnitusklambreid ja maanduspunkte kaabli tugevuselemendi jaoks, kaitsekatet või suletud raami ning selget nummerdamisskeemi. Põhjus, miks see on oluline, on füüsiline: 96F või 144F lahtine-toru toitekaabel saabub koos terasest või aramiidist tugevuselemendiga, mis tuleb ankurdada, et kiududeni ei jõuaks tõmbejõud, seejärel liidetakse iga kiud kokku patsiks ja keeratakse selle painderaadius kaitstud. Väikesel plaatpaneelil pole seda lihtsalt kusagil ohutult teha.
Levinud ODF-i tüübid
- Rack{0}}paigaldatud ODF- sobib 19-tollisele riiulile; telekomiruumide ja OLT kabinettide tööhobune.
- Seinale{0}}kinnitatud ODF- väiksemate jaotuspunktide jaoks piiratud põrandapinnaga.
- Põrandal{0}}olev ODF- suure võimsusega-raamid keskkontoritele ja suurtele POP-saitidele.
- Modulaarne ODF / ODF kappVõrgu kasvades kombineeritakse - splaissi-, jagamis- ja jaotusmoodulit.
Näete ODF-e telekommunikatsiooni keskkontorites, FTTH-juurdepääsuruumides, ISP-seadmete ruumides, POP-saitides, metroo- ja magistraaljaamades ning peamistes jaotusruumides. Selgeim signaal, mida vajate, on sissetulev{1}}suure arvuga kaabel, mis peab olemafusioon splaissitudpatsid, mis on lõppenud näiteksSC adapterid, lõtku ja kaitsega aastatepikkuseks kasutuseks. Neutraalse tausta saamiseks kompromisside kohta-vaadake FOA ülevaadetväljaspool-tehase splaissimist ja lõpetamiston kindel viide. Ja kuna ODF-e on saadaval mitmes paigaldusviisis -, mis komistab palju esmaostjaid- -, tasub lugedaoptiliste jaotusraamide peamised tüübidenne raami suuruse määramist.

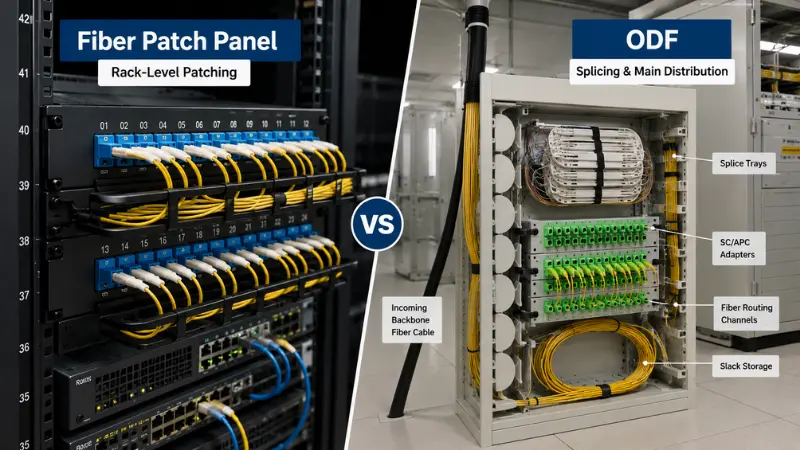

Fiber Patch Panel vs ODF: tegelikud erinevused
Mõlemad haldavad kiudaineid, kuid nende disainiprioriteedid on eri suundades. Allolev tabel ületab sammu tavalisest-vooderdist.
| Võrdluspunkt | Fiber patch paneel | ODF |
|---|---|---|
| Peamine disainifookus | Lõpetamine ja rist{0}}ühendamine (paigaldamine) | Lõpetamine, splaissimine, kaitse, marsruutimine, levitamine |
| Tüüpiline võrguasend | Varustus{0}}küljel, riiulite ja kappide sees | Põhijaotus: telekommunikatsiooniruum, FTTH-ruum, keskkontor, POP |
| Tüüpiline kiudude arv | 12F–48F | 48F–144F ja üle selle |
| Liitmisvõime | Valikuline, piiratud kandikuruum | Mitu salve; disaini põhiosa |
| Füüsiline struktuur | Kompaktne 1U–4U või seinakarp | Suurem raam, sageli suletud ja kaitstud |
| Kaabli sisestamine ja kinnitamine | Põhiline pingevabastus | Tugev kinnitus, maandus tugevuselementide jaoks |
| Lõtvus ja marsruutimine | Minimaalne | Spetsiaalsed vabad salvestus- ja marsruutimiskanalid |
| Juurdepääs eest/taga | Esi{0}}juurdepääsu parandamine | Juurdepääs esi- ja tagaküljele pleissi ja plaastri jaoks |
| Paigaldamine | Riiul või sein | Riiul, sein, põrand või kapp |
| Laiendusmeetod | Portide ja U{0}}ruumiga piiratud | Lisage mooduleid ja plaate; kasvuks ehitatud |
| Hooldus | Kiired plaastrivahetused | Struktureeritud pikaajaline{0}}lisanduste ja paikade haldamine |
| Suhteline kulu | Madalam pordi kohta | Kõrgem, kuid vähem ühikuid suure arvu jaoks |
Kus joon häguneb: funktsionaalne kattumine?
"Ainult paigapaneeli=patching" ja "ODF=splaising only" käsitlemine viib teid lõpuks eksitavalt. Paljud rack-paigaldatavad plaastripaneelid sisaldavad liitmisaluseid ja väikest ODF-i saab enamasti kasutada paikamiseks. Aus kirjeldus on rõhuasetusega: paigapaneel on optimeeritud seadmete-külgmiste hüppajate haldamiseks kompaktses ruumis, samas kui ODF on optimeeritud kaablisisendi, liitmiskaitse, lõtva hoiustamise ja struktureeritud jaotuse jaoks, mis peab kestma. Tehniliste lehtede võrdlemisel lugege sisemist struktuuri - salvete arvu, lõtvumist, kaabli-kinnitusriistvara -, mitte ainult adapterite arvu. Kaks seadet võivad mõlemad öelda "48 porti" ja olla ehitatud täiesti erinevateks töödeks.
ODF vs Fiber Patch Panel vs Fiber Distribution Box
Kolmas toode segab võrdlust: kiudjaotuskarp või klemmikarp. Ligikaudu:
- Fiber patch paneel- rack-taseme lõpetamine ja lappimine seadmete läheduses.
- ODF- peamise-jaotus-taseme lõpetamine, splaissimine, kaitse ja marsruutimine keskmise-kuni-suure kiu arvu jaoks.
- Kiudjaotus / klemmikarp- väiksem, sageli seinale- või vardale-kinnitatud korpus, mis on lõppkasutajatele lähemal, sageli välistingimustes-reitinguga, kus võib olla ka jaotur.
Ühes võrgus võite näha kõiki kolme: ODF-i põhiruumis, plaastripaneele seadmete riiulites jaklemmi- ja jaotuskarbidhoone sissepääsude juures või igal korrusel. Kui piirid tunduvad endiselt hägused, siis see laguneminekuidas kiu jaotustooted erinevadon lugemist väärt.
Kuidas valida: samm-sammuline--protsess?
-
Tuvastage võrgu asukoht
- Seadme -poolne (lülitite ja OLT-de kõrval) kaldub paigapaneeli; peamine jaotuspunkt, mis võtab vastu väliskaableid, kaldub ODF-i.
-
Kinnitage praegune ja tulevane kiudude arv
- 12F–24F sobib väikeste kappide ja põrandajaotustega, 48F on tavaline ettevõtete magistraalvõrkude ja väikeste ruumide jaoks ning 96F–144F+ osutab FTTH OLT ruumidele, POP-saitidele ja keskkontoritele.
-
Otsustage, kas fusiooni splaissimine on vajalik
- Kui lahtine-torusööturi kaabel tuleb avada, kinnitada ja patsidega ühendada, vajate tõelist liitmiku-salve mahtu ja vaba ruumi -, mis on ODF-i territoorium.
-
Kinnitage pistiku ja poleerimistüüp
- See peab sobima olemasoleva tehasega; LC/UPC suure{0}}tihedusega riiulite jaoks, SC/APC enamiku PON- ja juurdepääsutööde jaoks.
-
Kontrollige paigaldusruumi
- 1U–2U riiul või seinakarp kitsaste ruumide jaoks; rack, seina või põranda ODF, kus võimsus kaalub üles ruumi.
-
Planeerige kaabli sisestamine ja kinnitamine
- Tagumine, külgmine, ülemine või alumine sisend peaks sobima kohaga, klambrite, tõmbevabastuse ja maandusega soomustatud või OSP-kaabli jaoks.
-
Laiendusvõimsuse reserv
- Varuadapteri pesad ja salve on nüüd palju odavamad kui kogu seadme hilisem väljavahetamine.
Fiber Patch Panel vs ODF Selection Matrix
| Projekti seisukord | Parem valik | Miks |
|---|---|---|
| 1U riiuli lappimine lüliti kõrval | Fiber patch paneel | Kompaktne eesmine{0}}juurdepääsu hüppaja haldus |
| 48F haru vaid mõne pleisiga | Splice{0}}laaditud paigapaneeli sageli piisab | Piiratud splaissimine sobib salve{0}}varustatud paneeliga |
| 96F–144F toitekaabel täieliku splaissiga | ODF | Salve mahutavus, lõtvad hoiuruumid, kaablikinnitus ja maandus |
| FTTH telekomi / OLT tuba | ODF | Sööturi ja jaotuse juhtimine, SC/APC tihedus |
| Väike büroo või ühe korruse link | Fiber patch paneel | Madal keerukus, madal kiudainete arv |
| Selgroog pluss varustusriiulid | Mõlemad | ODF peajaotuse, paneelide seadmete-küljele |
| Eelnevalt-lõpetatud MPO/MTP pagasiruum | MPO/MTP kasseti plaastri paneel | Välja splaissimine puudub; kiire ja suure{0}}tihedusega läbimurre |
Ühendus ja poola: LC, SC, MPO ja UPC vs APC
Adapteri- ja poleerimisvalik on sageli olulisem kui paneeli-vs-ODFi küsimus ise, sest see peab sobima olemasoleva seadmega. LC domineerib suure-tihedusega riiulites ja andmekeskustes - selle 1,25 mm ümbris võimaldab 1U paneelil kanda 96 või enam kiudu, mistõttu on see vaikimisi duplekspistikANSI/TIA-568 struktureeritud kaabeldus. SC on FTTH- ja telekommunikatsioonijuurdepääsu põhielement: 2,5 mm rõngas ja tõuke-riiv on vastupidavad ja põllul hõlpsasti käsitsetavad ning SC/APC on levinud kõikjal, kus tagantpeegeldus peab jääma väga madalaks. FC kuvatakse endiselt katseseadmetel ja mõnel pärand- või{4}}kõrge vibratsiooniga seadistusel, samal ajal kui MPO/MTP kannab 40G/100G/400G linkide taga eelnevalt{5}}lõpetatud magistraalid. Praktilised tiheduse kompromissid{10} on toodud selles võrdlusesLC ja MTP/MPO suure{0}tihedusega kaabelduses.
Poola keel on see, mida inimesed eksivad. PC- ja UPC-ühendused loovad füüsilise kontakti väikese kadu tagamiseks; APC hülss lisab 8-kraadise nurga, nii et peegeldunud valgus suunatakse katte sisse, mitte otse tagasi allika poole, kunaFOA pistiku viideselgitab. See teeb APC-st PON-, RF/CATV-video ja suure-bitikiirusega üherežiimiliste-linkide - valiku, kuid see tähendab ka seda, et te ei tohi kunagi ühendada APC-pistikut UPC-ga: nurga all olevad ja lamedad otspinnad ei paigale, tekib kadu ja võite kahjustada ühendusi. Planeerige üks poleerimine tee kohta. Üksikasjalikuma teabe saamiseks vaadake seda juhenditPC, UPC ja APC poleerimistüübidja pühendunudSC/APC pistikudülevaadet.
Reaalse projekti konfiguratsiooni näited
24-pordiline ettevõtteriiul
Põrandavõrgu ruum peab ühendama tõusutoruga vaid käputäie lüliteid. 1U, 24{3}}pordiga LC/UPC plaastripaneel - kas eelotsaga-või väikesele alusele - ühendatud patsidega tagab puhta esijuurdepääsu ja ruumi. ODF oleks siin raisatud ruumi ja kulu.
144F FTTH telekommunikatsiooniruum
Sissetulev toitekaabel on ankurdatud ja raami juures maandatud, iga kiud on liidetud -SC/APC patsiga, lõtk on mähitud, painderaadius on kaitstud ja plaastrijuhtmed kulgevad OLT-i. Aastaid hallatavate liitmisaluste, marsruutimise ja 144 otsakuga on hammas-paigaldatud ODF-iga palju lihtsam elada kui mitme väikese paneeli virnastamine. LähedalPLC jaoturidtoita jaotusvõrku; kui hankite passiivset poolt, siis seeFTTH passiivsed komponendidjuhend on kasulik kontrollnimekiri.
Andmekeskuse magistraalkaabeldus
40G/100G lingid töötavad eellõpetatud MPO/MTP magistraalidel, mis on eraldatud kassettide paneelide poolt. Prioriteet on porditihedus, polaarsus ja puhas marsruutimine standardite -põhise struktureeritud kaabelduse - mitte splaissingu - alusel, nii et paneel võidab siin ODF-i.
Ehitamise selgroog (kihiline disain)
Põhiseadmete ruum kasutab ODF-i, et lõpetada ja jaotada tõusutoru kiud korruste vahel; igal korrusel kasutatakse lokaalsete lülitite ühenduste jaoks patch-paneeli. Selgroog püsib stabiilsena, samal ajal kui paikamine jääb paindlikuks - ja see on tavaliselt kõige paremini hooldatav lahendus mitme-korruselise hoone jaoks.
Ostueelne-kontrollnimekiri: pordid, adapterid, liitmikud ja riiuli suurus
| Parameeter | Miks see on oluline | Paigalduspaneeli fookus | ODF-i fookus |
|---|---|---|---|
| Kiudude / portide arv | Määrab mahutavuse ja pearuumi | 12–48F täna, pluss varu | 48–144F+ koos mooduliruumiga |
| Adapter ja poleerimine | Peab sobima taimega | LC/UPC tihedus | SC/APC PON-i jaoks, pluss LC |
| Splice{0}}salve maht | Kaitseb ja säilitab liigeseid | Tihti üks väike kandik | Mitu loenduri suurusega kandikut |
| Kinnituse / riiuli tüüp | Sobib ruumi | 1U–2U või seinale | Riiul, sein, põrand või kapp |
| Kaabli sisestamine ja kinnitamine | Hoiab stressi eemal kiududest | Kerge pingevabastus | Klamber ja maandus OSP-kaabli jaoks |
| Painde-raadiuse juhtimine | Kaotus ja usaldusväärsus | Korralik hüppaja marsruut | Marsruutimisrõngad ja lõtvad hoiuruumid |
| Märgistus | Vähem hooldusvigu | Eesmise pordi sildid | Täielik pordi ja splaissi nummerdamine |
| Laienduskõrgus | Väldib täielikku asendamist | Jätke U{0}}ruumi | Varupesad ja kandikuruum |
Levinud vead - ja nende maksumus
-
Ostmine ainuüksi sadamate arvu järgi
- Kaks "48-pordilist" seadet võivad sees täielikult erineda; võib juhtuda, et teil pole lõtku või kandikuid ja paneeli, mida on valus hooldada.
-
-
Tugeva splaissimise jaoks tavalise plaastri paneeli kasutamine
- Kandikud voolavad üle, kiud painduvad üle oma piiri ja pleisimiskaitse kannatab -, mis hiljem ilmneb kadumise või katkendlike linkide tõttu.
-
-
Kaabli sisenemissuuna ignoreerimine
- Sisend, mis võitleb saidi paigutusega, koormab kiude ja muudab paigaldamise aeglaseks ja segaseks.
-
-
Pistikute segamine ja poleerimine ilma plaanita
- Ainuüksi APC{0}}to{1}}UPC mittevastavus võib hävitada ühe-režiimi lingi tagastamise kadu. Otsustage ette LC/SC ja UPC/APC ning kaaluge, kuidas lõpetate selle pilgugakiired pistikud versus fusioonpleissimine.
-
-
Ei jäta laienemisruumi
- Kui arv kasvab, tähendab täisüksus ilma vabade pilude või kandikuruumita kogu asja väljavahetamist, mitte lisamist.
KKK
K: Kas ODF on sama mis Fiber Patch Panel?
V: Ei. Nende funktsioonid kattuvad, kuid paigapaneel on loodud seadmete-külgmise lõpetamise ja lappimise jaoks, samas kui ODF lisab splaissimise, kaablikaitse, lõtvunud salvestusruumi ja struktureeritud jaotuse pikaks ajaks.
K: Kas ma saan ODF-i asemel kasutada kiudpaneeli?
V: Jah, lihtsate linkide jaoks, millel on madal kiudude arv ja vähe või üldse mitte. Kui teil on palju arvutusi, sissetulevaid etteandekaableid või tugevat sulandusliitmist, on ODF turvalisem valik.
K: Kas iga kiudplaadi paneel sisaldab liitmisaluseid?
V: Ei. Paljud on ainult adapter-, eellõpetatud või hüppaja kasutamiseks; teised on ühendatud-patside jaoks mõeldud kandikuga. Enne oletamist kontrollige spetsifikatsiooni.
K: Mis vahe on ODF-i ja kiudjaotuskasti vahel?
V: ODF on suurem pea{0}}jaotusraam, mis on tavaliselt siseruumides ja riiulil- või põrandal{2}}kinnitatud. Jaotuskast on väiksem, sageli välistingimustes-ehitatud kate, mis on abonentidele lähemal ja võib sisaldada ka jaoturit.
K: Kas ODF-i kasutatakse ainult FTTH-võrkudes?
V: Ei. ODF-id on levinud keskkontorites, Interneti-teenuse pakkuja ruumides ning suurlinnade ja ettevõtete magistraalides - kõikjal, kus suure-arvuga kaablid vajavad lõpetamist, splaissimist ja levitamist.
K: Kas ma peaksin valima SC- või LC-adapterid?
V: Sobitage taim. LC suure-tihedusega riiulitele ja andmekeskustele; SC, sageli SC/APC, FTTH ja telekommunikatsiooni juurdepääsuks.
K: Kas ma saan paigaldada ODF-i 19-tollisse riiulisse?
V: Jah. Telekommunikatsiooniruumide ja OLT-kappide standardvarustuses on rack-paigaldatud ODF-id; Muude ruumide jaoks on olemas seina- ja põrandaversioonid.
K: Kumb on andmekeskuse jaoks parem?
V: Tavaliselt kiudplaadi paneelid - LC või MPO/MTP - rack-taseme lappimiseks, ODF-iga ainult siis, kui suur põhivõrgu jaotusala vajab splaissimist ja kaitset.
K: Kas 48 kiudu puhul valin plaastripaneeli või ODF-i?
V: See sõltub splaissimisest. Vähene splaissimine või üldse mitte ja kitsas ruum viitab pleissimise-laaditud või{2}}lõpetatud plaastripaneelile. Sissetulev toitekaabel, mis vajab täielikku ühendamist, lõtku ja maandust, osutab 48F ODF-ile -, eriti kui eeldate, et see kasvab 96F-ni.
K: Mida peaksin enne ostmist kontrollima?
V: Kiudude ja pordide arv pluss kõrgus, adapteri ja poleerimistüüp, liitmiku-mahutavus, kinnitustüüp ja riiuliüksused, kaabli sisestus ja kinnitus, painderaadiuse juhtimine- ja märgistusskeem.
Kui töö on puhas rack-tasandi lappimine, on kiudplaadi paneel praktiline ja kulutõhus valik. Kui lõpetate suure-arvuga või sissetulevaid magistraalkaableid, mis vajavad splaissimist, kaitset, lõtku salvestusruumi ja aastatepikkust levihaldust, teenib ODF oma koha. Suured võrgud kasutavad tavaliselt nii - ODF-i peajaotus- ja plaastripaneelide seadmete-küljel. Olenemata sellest, millise määrate, kontrollige enne tellimist arvu ja kõrgust, adapteri ja poleerimistüüpi, liitmismahtu, kinnituse ja riiuli suurust ning kaabli sisestust, et seade sobiks nii tänase paigaldusega kui ka järgmise aasta kasvuga.
