Aastal anFBT jaotur vs PLC jaoturVõrdluseks, kumbki tehnoloogia pole automaatselt parem iga kiudoptilise võrgu jaoks. FBT on tavaliselt esimene võimalus hinnata, kui projekt vajab madalat portide arvu, määratletud lainepikkuse akent või ebavõrdset jaotust, näiteks 10/90. PLC on üldiselt tugevam valik võrdse, suure-tihedusega jaotuse, laia lainepikkusega katvuse ja ühtlase väljundvõimsuse jaoks FTTH- ja PON-võrkudes.
Otsuse tegemisel ei tohiks lähtuda ainult tehnoloogia nimetusest või ühikuhinnast. Portide arv, poolitusmuster, maksimaalne sisestuskadu, ühtlus, töölainepikkused, pakendi tüüp, pistiku kadu ja täielik optiline eelarve mõjutavad jaoturi sobivust.
Lugejad, kes vajavad laiemat tutvustust, võivad selle esmalt üle vaadataOptiliste jaoturite tüüpide ja tööpõhimõtete juhend. Allolevad jaotised keskenduvad konkreetselt sellele, kuidas FBT ja PLC kujundused erinevad ning kuidas muuta need erinevused kaitstavaks valikuks.
FBT või PLC: kiirvaliku juhend
| Projekti nõue | Tehnoloogia, mida kõigepealt hinnata | Põhjus |
|---|---|---|
| Ebavõrdne jaotus, näiteks 5/95, 10/90 või 20/80 | FBT | FBT-liitmikud on tavaliselt ette nähtud asümmeetriliseks optilise võimsuse jaotamiseks. |
| Lihtne 1 × 2 jaotus kindlaksmääratud lainepikkusel | FBT või PLC | Mõlemad võivad töötada; võrrelda garanteeritud kadu, ribalaiust, paketti ja installitud kogumaksumust. |
| Võrdne jaotus 1×8, 1×16, 1×32 või 1×64 | PLC | PLC-tehnoloogia sobib hästi kompaktseks, suureks{0}}arvuks ja ühtlaseks võrdseks jagamiseks. |
| FTTH-võrk, mis toetab mitut PON-lainepikkuse plaani | PLC | Lairibaühenduse PLC-tooted on tavaliselt määratletud laias ühe{0}režiimi töövahemikus. |
| Järelevalvekraan, mis peab säilitama läbisõidul suurema osa võimsusest | FBT | Asümmeetriline sidestussuhe võib seireks jätta vaid väikese protsendi. |
| Välikapp või sulgur | Kvalifitseeritud valmis montaaž | Välistingimustes sobivus sõltub pakendist, pitseerimisest, patside kaitsest ja kvalifikatsioonist, mitte ainult PLC-st või FBT-tehnoloogiast. |
| Madalaim esialgne komponendi hind | Projekti{0}}spetsiifiline võrdlus | Ühendus, väljal splaissimine, korpuse ruum, katsenõuded ja asendustöö võivad kaaluda üles palja komponendi hinna. |
Mida teeb optiline splitter?
Optiline jaotur on passiivne komponent, mis jaotab optilise sisendvõimsuse kahe või enama väljundkiudu vahel. See ei võimenda, taasta ega lülita signaali elektrooniliselt ümber. Seetõttu saab iga väljund vähem optilist võimsust kui sisend, isegi kui seadmel endal tootmiskadusid pole.
Optilisi jaotureid kasutatakse FTTH-s, GPON-is, XGS-PON-is, optilistes jaotusvõrkudes, jälgimislinkides ja muudes punkt--mitmepunktisüsteemides. Konfiguratsioonid võib kirjutada kujul 1×2, 1×8 või 2×16, kus esimene number identifitseerib sisendarvu ja teine väljundi arvu.
Tingimusedsidurjapoolitajamõnikord kattuvad. Sidur võib optilist võimsust kombineerida või jagada, samas kui jaoturit kasutatakse tavaliselt siis, kui esmane eesmärk on jaotamine mitmele väljundile. Nende seadmete jagatud parameetrite üksikasjalikumat selgitust leiate sellest juhendistkiudoptilise siduri ja jaoturi tehnilised andmed.
Kuidas FBT- ja PLC-jaoturid töötavad?

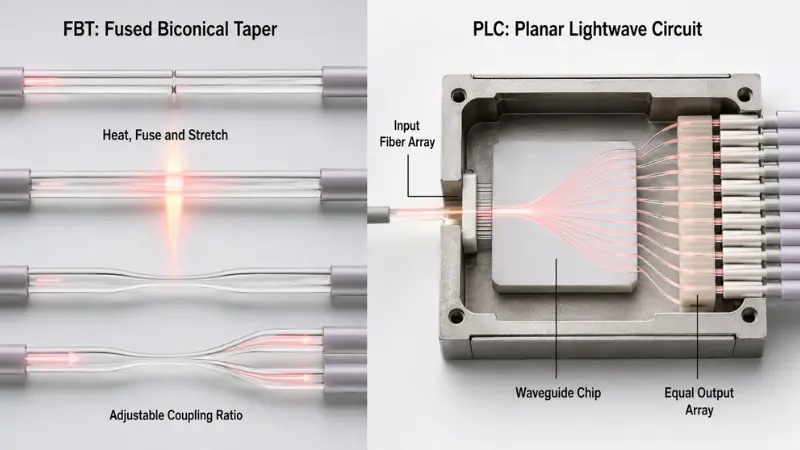

FBT splitteri tehnoloogia
FBT tähistabSulatatud bikooniline koonus. Tootmise ajal joondatakse, kuumutatakse, sulatatakse ja venitatakse kaks või enam optilist kiudu, et luua kitsenev ühenduspiirkond. Tootmisprotsess juhib optilise võimsuse ülekandmist kiudude vahel.
Kuna sidurit saab reguleerida, on FBT-seadmed eriti kasulikud ebavõrdsete suhete korral. Kaubanduslikud tooted võivad olla konstrueeritud 50/50, 40/60, 20/80, 10/90 või muude kindlaksmääratud distributsioonide jaoks. Näiteks AFL avaldab sulatatud lairibaühendusi, mille ühendussuhted on vahemikus 5% kuni 50%. See on pigem toote-perekonnanäide kui universaalne spetsifikatsioon iga FBT-seadme jaoks.AFL-i ametlik lairibaühenduse teaveannab vastava ulatuse ja kvalifikatsiooni üksikasjad.
Kompaktne1 × 2 FBT fiiberoptiline jaoturvõib seetõttu sobida seirekraani, vähese arvuga{0}}haru või rakenduse jaoks, kus kaks teed nõuavad erinevat võimsustaset.
FBT jõudlust tuleb ikkagi hinnata tegeliku andmelehe järgi. Mõned tooted on optimeeritud valitud lainepikkusega akende jaoks, samas on saadaval ka kvalifitseeritud lairibakujundused. Ei ole täpne eeldada, et igal FBT-jaguril on sama lainepikkuse tundlikkus, temperatuurivahemik või pordi-loenduse piirang.
PLC splitteri tehnoloogia
PLC tähistabTasapinnaline valguslaineahel. PLC-jaotur kasutab kiibile moodustatud optilisi lainejuhte. Sisendkiu massiiv ja väljundkiudude massiiv on täpselt joondatud kiibiga, ühendatud ja kaitstud lõplikus pakendis.
See struktuur sobib hästi võrdseks võimsuse jaotamiseks paljude väljundite vahel. Näiteks avaldatud AFL-i PLC-jaoturite perekond määrab töö 1260–1650 nm vahel, jagades isegi selle määratud ribalaiuse, madala PDL-i ja konfiguratsioonid vahemikus 1 × 4 kuni 2 × 32. Need arvud kehtivad selle tooteperekonna kohta ja neid ei tohiks käsitleda iga PLC-jaoturi garantiina.AFL-i PLC-jaoturi spetsifikatsioonmärgib ka, et selle loetletud insertion{0}}loss väärtused ei sisalda konnektoreid.
Ostjad saavad üle vaadata saadaolevadPLC-jaoturi tootevalikpordi arvu, pistiku, patsi ja pakendi nõuete sobitamisel.

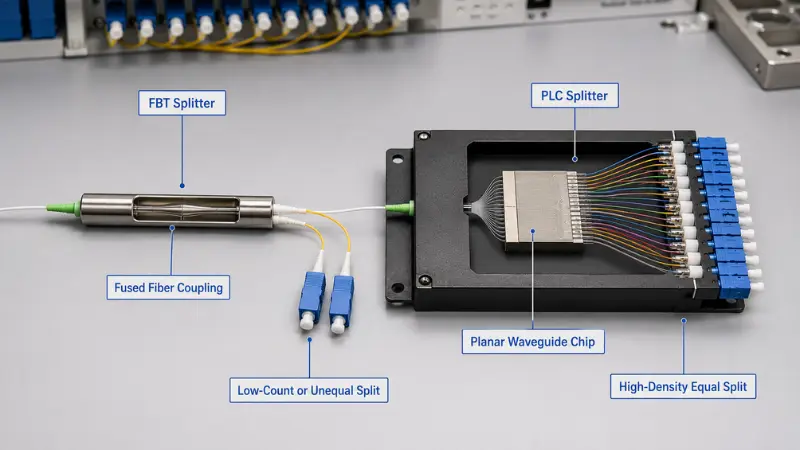

FBT jaoturi vs PLC splitteri võrdlus
| Võrdlustegur | FBT splitter | PLC splitter |
|---|---|---|

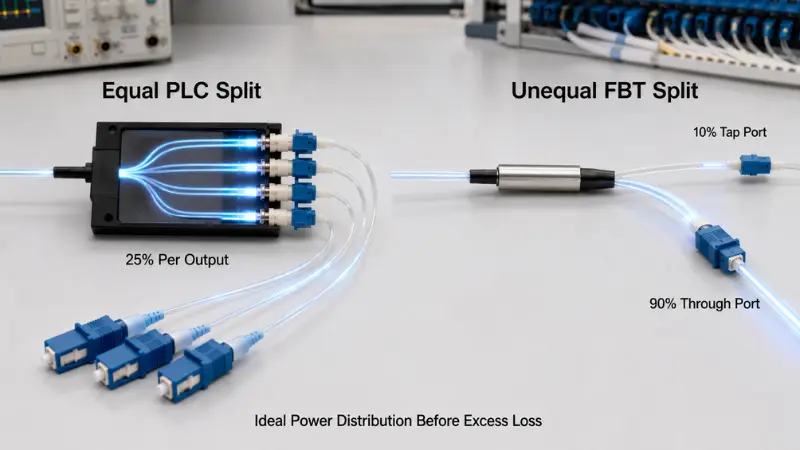

| Optiline struktuur | Sulatatud ja kitsenevad optilised kiud | Joondatud sisend- ja väljundkiudude massiividega lainejuhtahel |
| Tüüpiline poolitusmuster | Võrdne või ebavõrdne | Enamasti võrdsed |
| Tugevaim rakendus | Madala-arvuga oksad ja asümmeetrilised kraanid | Võrdne suure{0}}tihedusega jaotus |
| Lainepikkuse käitumine | Sõltub tugevalt valitud toote disainist ja lainepikkuse aknast | Lairibatooted on tavaliselt saadaval ühe{0}režiimi juurdepääsuvõrkude jaoks |
| Kõrge väljundi arv | Võib nõuda mitut sulandatud etappi, mis suurendab kumulatiivset kadu ja kokkupaneku keerukust | Sobib hästi kompaktsete suure-pordi-arvuga konfiguratsioonide jaoks |
| Sadama ühtsus | Toote-spetsiifiline ja raskemini juhitav paljudes kaskaadväljundites | Üldiselt sobib see paremini paljude võrdsete väljundite ühtluse kontrollimiseks |
| Pakendi suurus | Madala-arvuga seadmed võivad olla kompaktsed; mitu etappi võivad vajada rohkem ruumi | Suure väljundvõimsusega saab pakendada kompaktsetesse moodulitesse |
| Temperatuur ja keskkonnamõju | Oleneb pakendist ja kvalifikatsioonist | Oleneb pakendist ja kvalifikatsioonist |
| Kulude tendents | Võib olla ökonoomne lihtsate{0}}madala arvu või ebavõrdse kujunduse korral | Sageli annab parema väärtuse, kui portide arv ja tihedus suureneb |
| Ühine võrgukasutus | Jälgimine, puudutusarhitektuurid ja valitud madala arvuga{0}}jaotus | FTTH, GPON, XGS{0}}PON ja suure-tihedusega ODN-jaotus |
Tabelis kirjeldatakse projekteerimise tendentse, mitte lepingulisi piire. Madala-kvaliteediga PLC-jaotur võib halvemini toimida kui-kvalifitseeritud FBT-liides. Tehnoloogiamärgis ei asenda täielikku spetsifikatsiooni ja katsearuannet.
Optilised parameetrid, mis määravad jõudluse
| Parameeter | Mida see tähendab | Kuidas seda võrrelda |
|---|---|---|
| Maksimaalne sisestuskadu | Suurim lubatud kadu sisendist väljundporti | Kasutage garanteeritud maksimaalset väärtust ja kontrollige, kas pistikud on komplektis. |
| Ühtsus | Parima ja halvima väljundpordi kaotuse erinevus | Kasutage maksimaalset lubatud variatsiooni, mitte ainult keskmist väljundvõimsust. |
| PDL | Polarisatsiooniseisundi muutustest põhjustatud kadude varieerumine | Võrrelge maksimaalset PDL-i määratud lainepikkuse ja temperatuurivahemikus. |
| Tootmiskaotus | Allika poole tagasi pöörduva optilise peegelduse mõõt | Suuremad tulu{0}}kao väärtused viitavad üldiselt väiksemale peegeldusele. |
| Suunatus | Isolatsioon optiliste teede või väljundportide vahel | Kontrollige garanteeritud miinimumväärtust ja kehtivaid katsetingimusi. |
| Lainepikkusest{0}}sõltuv kadu | Sisestamiskadude muutus töölainepikkuste vahemikus | Kinnitage kogu tööriba selle asemel, et kontrollida ainult ühte testlainepikkust. |
| Temperatuurist{0}}sõltuv kadu | Sisestamiskao muutus komponendi temperatuuri muutudes | Ärge ajage segi määratud töövahemikku garanteeritud optilise stabiilsusega kogu selles vahemikus. |
| Pistiku kaotus | Tehase{0}}paigaldatud pistikute ja väljapaigutamise tõttu tekkinud lisakadu | Kontrollige, kas jaoturi spetsifikatsioon on mõeldud palja kiu, patside või täieliku ühendussõlmega jaoks. |
Erilist tähelepanu väärib sisestuskaotus. Avaldatud väärtus võib kirjeldada ainult tühja jaoturit, samas kui mõni muu tarnija võib sisaldada tehase{1}}paigaldatud pistikuid. Neid kahte väärtust ei saa otseselt võrrelda.
Konnektori poleerimine mõjutab ka peegeldust ja ühilduvust. SC/APC on levinud juurdepääsuvõrkudes, kus peegelduse juhtimine on oluline, kuid õige liides peab sobima seadme, adapteri ja olemasoleva seadmega. APC ja UPC otspindu ei tohiks vahetult ühendada. See juhendPC, UPC ja APC pistikute poleerimineselgitab mehaanilisi ja tootluskao{0}}erinevusi.
Kuidas jaotussuhe mõjutab optilist kadu?
Isegi ideaalne passiivne jaotur peab olemasoleva võimsuse jagama. Võrdse 1 × N jaoturi korral on teoreetiline jaotuskadu:
Ideaalne poolituskadu=10 × log10(N)
| Võrdne jagunemine | Ligikaudne ideaalne kaotus |
|---|---|
| 1×2 | 3,0 dB |
| 1×4 | 6,0 dB |
| 1×8 | 9,0 dB |
| 1×16 | 12,0 dB |
| 1×32 | 15,1 dB |
| 1×64 | 18,1 dB |
Need on matemaatilised miinimumid. Tegelik maksimaalne sisestuskadu on suurem, kuna toodetud seade põhjustab liigset kadu, üleminekukadu ja vajaduse korral konnektori kadu.
Esinduslikud tootevalikud hõlmavad a1 × 2 PLC jaotur, 1 × 8 PLC jaotur, 1×16 PLC-jagaja, 1 × 32 PLC jaoturja1 × 64 PLC jaotur. Nende tegelikud piirid tuleb võtta pigem vastavast heakskiidetud spetsifikatsioonist kui ülaltoodud teoreetilisest tabelist.
Ebavõrdne FBT jagatud kaotus
Ebavõrdsele harule, mis saab murdosapsisendvõimsusest on ideaalne harukadu:
Ideaalne haru kadu=−10 × log10(p)
Teoreetiliseks 10/90 jagamiseks:
- 10% haru ideaalne kadu on 10,0 dB.
- 90% haru ideaalne kadu on ligikaudu 0,46 dB.
Tõeline sisestuskadu mõlemal teel on suurem, kuna siduril on liigne kadu ja lubatud sidestussuhte{0}}tolerants. Ostu spetsifikatsioonis tuleks seega kindlaks määrata iga tee kraanipordi, läbiva pordi, haakeseadise tolerantsi ja maksimaalse kadu.
See erinevus on põhjus, miks FBT jääb pika või hargnenud juurdepääsu paigutuse korral asjakohaseks. Rakenduste üksikasjalikum arutelu on saadaval selles juhendistasakaalustamata jagamine maapiirkondade FTTH-projektide jaoks.

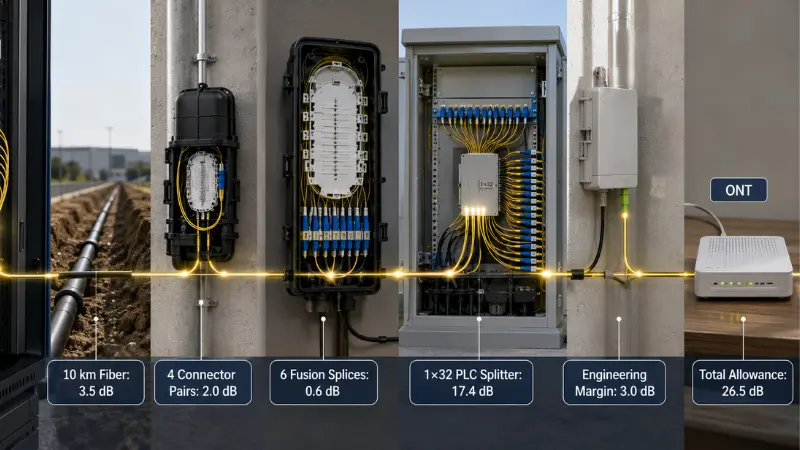

Töötatud näide: 1 × 32 PLC optiline eelarve
Järgnev on illustratiivne arvutus, mitte universaalne PON-disain. Iga väärtus tuleb asendada projekti tegeliku kaabli, komponendi ja seadme spetsifikatsiooniga.
| Kaotatud objekt | Eelduse näide | Arvutatud hüvitis |
|---|---|---|
| Kiudude sumbumine | 10 km × 0,35 dB/km | 3,5 dB |
| Paaritatud pistikupaarid | 4 × 0,5 dB | 2,0 dB |
| Fusioonliitmikud | 6 × 0,1 dB | 0,6 dB |
| 1 × 32 PLC jaotur | Maksimaalselt 17,4 dB, mis põhineb ühel avaldatud tühi{1}}jaoturi tooteperel | 17,4 dB |
| Tehnika- ja vananemismarginaal | Projekti eeldus | 3,0 dB |
| Kogu teetoetus | 26,5 dB |
17,4 dB jaoturi näitaja pärineb ühelt AFL PLC andmelehelt ja ei sisalda selgesõnaliselt pistikuid. See on lisatud ainult arvutusmeetodi demonstreerimiseks.
Kui valitud OLT ja ONT kombinatsioon tagab kehtivate töötingimuste korral kontrollitud 29 dB optilise eelarve, jätab see näide pärast märgitud insenerivaru 2,5 dB. Kui seadmete eelarve on väiksem, tee on pikem või lisatakse täiendavaid ühendusi, võib projekteerimine ebaõnnestuda.
Õige arvutus peaks kasutama:
- Pigem maksimaalne komponentide kadu kui tüüpiline kadu
- Pikim planeeritud optiline tee
- Halvim jaoturi väljundport
- Õige lainepikkusest{0}}sõltuv kiudude sumbumine
- Kõik pistikud, adapterid ja ühenduspunktid
- Tegelik OLT ja ONT optiline klass
- Kokkulepitud inseneri- ja vananemismarginaal
Tsentraliseeritud vs kaskaadjagamine
| Arhitektuur | Eelised | Riskid ja kompromissid{0}} |
|---|---|---|
| Tsentraliseeritud jagamine | Üks peamine splitteri etapp, lihtsam kahjuarvestus, lihtsam sadamahaldus ja vähem passiivseid etappe | Võib nõuda rohkem jaotuskiudu ja keskse jaoturi asukoha hoolikat paigutamist |
| Kaskaadne poolitamine | Saab paigutada väiksemad jagatud etapid abonendirühmadele lähemale ja toetada hajutatud võrgupaigutusi | Lisab splitteri etapid, ühenduspunktid, kumulatiivse liigse kadu ja tõrkeotsingu keerukuse |
1 × 4 jaotur, millele järgneb 1 × 8 jaotur, loob üldise 1 × 32 jaotuse, kuid teekadu ei piirdu ideaalse 1 × 32 jaotusega 15,1 dB. Disain peab lisama mõlema jaoturi etapi kindlaksmääratud sisestuskadu koos nendevaheliste ühenduste ja splaissidega.
CommScope dokumenteerib madala-arvuga PLC-mooduleid hajutatud split-arhitektuurides, kus teine jaotusaste on paigaldatud kaugemale välisseadmesse. See näitab, et väikese-arvuga PLC-tooteid saab kasutada ka kaskaadkonstruktsioonides; arhitektuuri ei tohiks tuletada ainult tehnoloogia nimetusest.
Millal FBT-jaotur sobib paremini?
FBT-d tuleks kõigepealt hinnata, kui nõutav võimsusjaotus on ebavõrdne. Kraanide, lavastatud maapiirkondade filiaalide ja tahtlikult erineva filiaali eelarvega linkide jälgimine on tugevamad põhjused FBT valimiseks kui lihtsalt selle ostuhinna võrdlemine PLC-ga.
FBT võib sobida ka madala-loenduse jaoks selgelt määratletud lainepikkusel, eriti kui projekt ei nõua laia mitme-lainepikkuse ühilduvust ega tulevast migratsiooni läbi sama passiivse tee.
Enne kinnitamist kontrollige:
- Disainitud lainepikkusega aken
- Ühendussuhe ja suhte tolerants
- Maksimaalne sisestuskadu iga väljundi jaoks
- Tootmiskadu ja suunavus
- Temperatuurist{0}}sõltuv jõudlus
- Pakend, kiudkaitse ja pistiku tüüp
Ärge keelduge igast FBT-seadmest, kuna see kasutab sulatatud tehnoloogiat. Kvalifitseeritud lairiba FBT-tooted on olemas ja nende toimivust tuleks hinnata konkreetse andmelehe ja usaldusväärsuse tõendite põhjal. Ja vastupidi, ärge kasutage kitsa-aknaga FBT-toodet võrgus, mille tulevased lainepikkuse nõuded pole määratletud.
Kui PLC-jaotur sobib paremini
PLC on üldiselt praktilisem valik, kui projekt nõuab palju võrdseid väljundeid, kompaktset pakendit ja kontrollitud pordi-to{1}}ühtlust. Need tingimused on tavalised FTTH jaotuses, kasutades konfiguratsioone 1 × 8, 1 × 16, 1 × 32 ja 1 × 64.
PLC on ka tugevam kandidaat, kui sama passiivne infrastruktuur peab toetama mitut juurdepääsu{0}}võrgu lainepikkuse plaani. Füüsilise-kihi nõuded GPON-i ja XGS-PON-i jaoks on määratletud kohaldatavasITU-T G.984.2 GPON soovitusjaITU-T G.9807.1 XGS-PON soovitus. Disainerid peaksid kasutama praegusi seadmete spetsifikatsioone ja kohaldatavaid soovitusi, selle asemel, et eeldada, et iga võrk kasutab sama lainepikkuse plaani või optilist eelarvet.
PLC ei ole automaatselt välistingimustes kasutatav toode. Terastoru, ABS-moodul või kassett peab siiski olema kaitstud paigaldusele sobivas korpuses. Usaldusväärsus sõltub kogu komplektist, sealhulgas patsid, pingevabastus, pistikud, adapterid, tihendus ja keskkonnaalane kvalifikatsioon.
Seitsme{0}}etapiline jaoturi valimisprotsess
- Määratlege võimsuse jaotus:Määrake võrdsed või ebavõrdsed väljundid, sisendite arv, väljundi arv ja mis tahes nõutav kraan või läbiv port.
- Loetlege kõik praegused ja kavandatud lainepikkused:Kaasake ülesvoolu, allavoolu, ülekatte ja migratsiooninõuded.
- Valige jagatud arhitektuur:Võrrelge tsentraliseeritud ja kaskaadilahendusi, mitte ainult lõplikku tellijate arvu.
- Arvutage halvimal{0}}juhul optiline eelarve:Kasutage maksimaalseid kadusid, pikimat marsruuti ja nõrgimat jaoturi väljundit.
- Määrake installikeskkond:Märkige sise- või väliskasutuse, temperatuurivahemiku, õhuniiskuse, ümbrise, käsitsemise ja kasutuse{0}}ootused.
- Valige pakett ja pistik:Sobitage moodul ühendusaluse, klemmikarbi, kapi, ODF-i või riiuliga.
- Vaadake üle kvaliteedidokumentatsioon:Taotlege garanteeritud spetsifikatsioone, testi lainepikkusi, jadaaruandeid ja kohaldatavaid kvalifikatsioonitõendeid.
Projektide puhul, mis sisaldavad jaotureid, adaptereid, patse, klemmikarpe ja plaastrijuhtmeid samas materjalis,FTTH passiivsete komponentide hankimise juhendpakub laiemat osturaamistikku.
Pakendi ja pistiku valik
| Paketi tüüp | Tüüpiline paigaldus | Peamine kasu | Peamine kaalutlus |
|---|---|---|---|
| Paljas kiud | Integreeritud moodul, kaitstud ühendusalus või kohandatud komplekt | Väikseim jalajälg | Nõuab kontrollitud käsitsemist ja täielikku välist kaitset |
| Terastoru või plokkideta | Ühendusalus, sulgur või kompaktne jaotuskast | Täiustatud mehaaniline kaitse kompaktse vormiga | Kiu marsruutimine ja painderaadius on endiselt kriitilised |
| ABS moodul | Seinakast, kapp või kaitstud välisjaotuskapp | Jakiga patsid ja tugevam komponentide kaitse | Kasutab rohkem ruumi kui paljast või terasest{0}}torust seade |
| LGX või pistik{0}}kassett | Moodulkapp, ODF või jaotusraam | Kiire asendamine, selge pordi identifitseerimine ja plug{0}}and-installimine | Nõuab ühilduvaid šassii mõõtmeid ja adapteri paigutust |
| Rack{0}}jaotur | Keskkontor, seadmeruum või suure{0}}tihedusega riiul | Organiseeritud eesmine juurdepääs ja suur pordi läbilaskevõime | Tarbib riiuliruumi ja lisab adapteriühendusi |
See ülevaadePLC-jaoturi pakenditüübidvõib aidata optilist komponenti selle korpusega sobitada. Seinale{1}}kinnitatud juurdepääsu jaotamiseks mõeldud jaoturi võib integreerida ka sobivasse korpusesse, näiteks24-tuumaline kiudjaotuskast, eeldusel, et salve maht, adapterite arv, kaablite marsruutimise ja tihendamise nõuded vastavad projektile.
Ühendatud jaoturid vähendavad välja{0}}pleisingutööd ja lihtsustavad asendamist, kuid iga paaritud paar lisab kadu ja nõuab näo{1}}otsa kontrolli. Lõpetamata patsid võivad adapterpunkte vähendada, kuid nõuavad liitmisseadmeid, koolitatud paigaldajaid ja kaitstud splaissimisruumi.
Kuidas võrrelda tarnijate andmelehti?
| Üksus, mida taotleda | Mida tarnija peaks teatama | Risk, kui see puudub |
|---|---|---|
| Seadistamine | 1×N või 2×N, võrdne või ebavõrdne suhe, pordi tunnus | Kaasasolev seade ei pruugi ühtida võrgu arhitektuuriga. |
| Töölainepikkus | Täielik garanteeritud lainepikkuste vahemik | Kadu võib olla vastuvõetav ühel lainepikkusel, kuid mitte üle nõutava teenindusriba. |
| Sisestuskaotus | Maksimaalne kadu iga konfiguratsiooni ja pistikute olemasolu korral | Tarnijate hinnapakkumisi ei saa võrrelda samal alusel. |
| Ühtsus | Maksimaalne pordi-to-porti kadumise variatsioon | Ühel abonendiharul võib olla oluliselt väiksem marginaal kui teistel. |
| PDL | Maksimaalne väärtus ja katsetingimused | Toimivuse varieeruvus võib peituda keskmise sisestamise{0}}kao taga. |
| Tootmiskadu ja suunavus | Garanteeritud miinimumväärtused | Peegeldus ja pordi isolatsiooni jõudlus jäävad teadmata. |
| Temperatuuri jõudlus | Töövahemik ja lubatud optiline muutus selles vahemikus | Lai temperatuurisilt ei pruugi näidata stabiilset optilist jõudlust. |
| Pakend ja kiud | Mõõtmed, kiu tüüp, kate, jope, patsi pikkus ja paindenõuded | Seade ei pruugi sobida ettenähtud kandiku, karbi või riiuliga. |
| Pistiku spetsifikatsioon | Pistiku tüüp, poleerimine, klass ja see, kas testimine hõlmab pistikut | Installimise ajal võivad tekkida ootamatud kadumised või ühilduvusprobleemid. |
| Katsearuanne | Testi lainepikkused, üksikute pordide tulemused, seerianumber ja testimise kuupäev | Tarnitud toodet ei saa jälgida esitatud mõõtude järgi. |
GR-1209 ja GR-1221 nõuded
GR-1209 ja GR-1221 viidatakse tavaliselt koos, kui tarnijad arutavad passiivsete optiliste komponentide kvalifikatsiooni ja pikaajalise töökindluse tagamist. Väide, näiteks "Telcordiaga ühilduv", peaks tuvastama:
- Kohaldatav standard ja väljaanne
- Testitud toote konfiguratsioon
- Katse labor
- Testi ulatus ja kohaldatavad jaotised
- Olenemata sellest, kas tulemus kehtib tühja komponendi või täieliku ühendatud sõlme kohta
Sissetulev ülevaatus ja testimine
- Kinnitage toote identiteet:Kontrollige tehnoloogiat, konfiguratsiooni, suhet, lainepikkust, kiudu, patsi pikkust, pistiku poleerimist, seerianumbrit ja silti.
- Kontrollige pakendit ja kiude:Otsige purustatud torusid, lahtist tõmbevabastust, teravaid painutusi, kahjustatud ümbriseid, katmata kiudu või valet pordi nummerdamist.
- Kontrollige ja puhastage pistiku otspinnad:Ärge ühendage saastunud jaoturit testkomplekti ega pingestatud võrku.
- Seadke viide ja mõõtke iga väljund:Kasutage kindlaksmääratud katselainepikkustel stabiilset allikat ja kalibreeritud optilise võimsuse mõõturit. Registreerige iga pordi kadu ja arvutage ühtlus parimate ja halvimate tulemuste põhjal.
- Võrrelge tulemusi lepinguliste piirangutega:Ärge kasutage läbimise või ebaõnnestumise standardina üldist Interneti-tabelit.
- Säilitage jälgitavad dokumendid:Salvestage ostutellimus, partii, seerianumber, testi lainepikkus, katseseadme tunnus, operaator ja kontrollimise kuupäev.
Tavaline vastuvõtukontroll allika- ja võimsusmõõturiga võib kontrollida sisestuskadu ja ühtlust. Sõltumatu PDL, tagastamise-kao või keskkonnakontrolli kontrollimine võib nõuda spetsiaalset varustust, kvalifitseeritud laborit või tarnija kvalifikatsioonidokumente.
Viis levinumat valikuviga
- Valides ainult ühikuhinna järgi:Odavam tühi komponent võib vajada rohkem väljavahetamist, ruumi, tööjõudu ja tõrkeotsingut.
- Tüüpilise kahju võrdlemine maksimaalse kaoga:Tüüpiline väärtus kirjeldab eeldatavat toimivust; maksimaalne väärtus määrab lepingulise limiidi. Need ei ole omavahel asendatavad.
- Pistiku lisamise ignoreerimine:Tühja jaoturi spetsifikatsiooni ei saa otseselt võrrelda ühendatud mooduliga, välja arvatud juhul, kui mõõtmispiirid on samad.
- Eeldusel, et iga PLC-jaotur on parem:Lõpptulemuse määravad kiibi kvaliteet, kiud{0}}massiivi joondamine, pakend, pistikud ja testimine.
- Tulevaste lainepikkuste ja arhitektuurimuutuste unustamine:Praeguse teenuse jaoks töötav jaotur võib piirata hilisemat PON-i migratsiooni või ülekatet.
RFQ spetsifikatsiooni mall
Järgmist plokki saab kohandada tarnijapäringu jaoks:
Nõutav tehnoloogia: FBT / PLC / tarnija soovitus
Sisend- ja väljundkonfiguratsioon: 1×__ / 2×__
Poolitusmuster: võrdne / ebavõrdne __% / __%
Töölainepikkuse vahemik: __
Maksimaalne sisestuskadu: __ dB, pistikud kaasas / välistatud
Maksimaalne ühtlus: __ dB
Maksimaalne PDL: __ dB
Minimaalne tagastuskadu: __ dB
Minimaalne suunavus: __ dB
Pakendi tüüp ja mõõtmed: __
Kiu tüüp ja patsi pikkus: __
Pistiku tüüp ja poleerimine: __
Töö- ja säilitustemperatuur: __
Paigalduskeskkond: sise-/välikapp/sulgur/rack
Nõutav katsearuanne: üksik / partii
Nõutav usaldusväärsust või kvalifikatsiooni tõendav dokument: __
Nõutav märgistus ja seerianumbri{0}}jälgimine: __
Korduma kippuvad küsimused
K: Kumb on parem, FBT või PLC?
V: FBT on tavaliselt madala{0}}arvu või ebaühtlase energiajaotuse jaoks parem lähtepunkt. PLC on üldiselt parem lähtepunkt võrdse ja suure{2}}tiheduse jagamiseks laias määratud lainepikkuste vahemikus. Lõplik vastus sõltub garanteeritud toote spetsifikatsioonist ja täielikust optilisest eelarvest.
K: Kas PLC kadu on alati väiksem kui FBT?
V: Ei. Vältimatu teoreetilise kaotuse määrab optilise võimsuse jagunemine. PLC pakub tavaliselt tugevamat ühtlust ja pakkimise tõhusust paljude võrdsete väljundite jaoks, kuid tegelikku sisestamiskadu tuleb võrrelda maksimaalsete väärtustega samades katsetingimustes.
K: Kas 1 × 32 splitter lisab ainult 15,1 DB?
V: Ei. Ligikaudu 15,1 dB on ideaalne matemaatiline kaotus võimsuse võrdseks jagamisel 32 väljundi vahel. Tegelik jaotur lisab liigseid kadusid ja kogu tee võib sisaldada ka pistikuid, adaptereid, ühendusi, kiudude sumbumist ja tehnilist varu.
K: Kas FBT-jaoturid saab kasutada PON-võrkudes?
V: Neid saab kasutada, kui nende jaotussuhe, lainepikkuse vahemik, sisestuskadu, keskkonnamõju ja arhitektuur sobivad võrku. PLC on tavalisem suure-arvuga võrdse FTTH jagamise korral, kuid FBT võib teenindada madala-arvuga või asümmeetrilisi harusid.
K: Kas PLC-jaoturid saab kaskaadiga ühendada?
V: Jah. PLC-jaoturid saab kasutada tsentraliseeritud või kaskaadpaigutustes. Iga etapp tuleb optilise eelarvesse eraldi lisada ning hoolduse ja rikete isoleerimisel tuleks arvestada täiendavate ühenduspunktidega.
K: Kas ma peaksin valima ühendatud või liitmisvalmis{0}}jagaja?
V: Valige ühendatud moodul, kui kiire paigaldamine, asendamine ja juurdepääs pordile on prioriteetsed. Valige liitmisvalmis-seade, kui adapterpunktide vähendamine ja jaoturi integreerimine kaitstud liitmisalusesse on olulisemad.
Järeldus
Otsus FBT jaotur vs PLC jaotur algab vajaliku võimsusjaotusega. Ebavõrdne jälgimiskraan või lihtne{1}}madala arvuga haru osutab sageli FBT poole. Võrdne suure-tihedusega FTTH jaotus, laia lainepikkusega ühilduvus ja kontrollitud pordi ühtsus viitavad üldiselt PLC-le.
Tehnoloogia valik on alles esimene samm. Usaldusväärne otsus nõuab ka maksimaalset sisestuskadu, ühtlust, lainepikkuse katvust, keskkonnapiiranguid, paketti, pistikut, testdokumentatsiooni ja halvimal juhul{1}}optilist eelarvet.
Nende nõuete esitamine RFQ-s vähendab pakkumise ebaselgust ja toetab usaldusväärsemat võrgukujundust. Projekti ostjad saavadesitama jaoturi spetsifikatsiooni tehniliseks ja hinnapakkumise läbivaatamisekskui nõutav suhe, pakend, pistik ja töötingimused on määratletud.
