Mis on SC LC patch-kaabel?
SC-LC-kiudoptiline plaastrijuhe on väike kompaktne patch-kaabel, mida kasutatakse paljudes rakendustes. Need võrgulahendused hõlmavad telekommunikatsioonivõrke, kohtvõrke, andmetöötlusvõrke, seadmete lõpp- ja ruumide jaotusi. SC-LC-vahejuhtmed on loodud pakkuma kiireid Etherneti lahendusi Gigabit-rakendustes ja ATM-rakendustes väiksema ruumikuluga.
Spetsifikatsioon
| Parameeter | Üksus | FC, SC, LC/ Armored fiber patch cord | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Sisestamise kadu (tavaline) | dB | Väiksem või võrdne 0,3 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,3 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,3 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,3 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,3 | Väiksem või võrdne 0,3 |
| Tootmiskaotus | dB | Suurem kui 45 või sellega võrdne | Suurem või võrdne 50 | Suurem või võrdne 60 | Suurem või võrdne 30 | Suurem kui 45 või sellega võrdne | Suurem või võrdne 50 | Suurem või võrdne 30 | Suurem kui 45 või sellega võrdne | Suurem või võrdne 50 | Suurem kui 35 või sellega võrdne | Suurem või võrdne 55-ga | Suurem või võrdne 75-ga |
| Töölainepikkus | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Vahetatavus | dB | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | ||||||||
| Vibratsioon | dB | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | Väiksem või võrdne 0,2 | ||||||||
| Töötemperatuur | kraadi | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Säilitustemperatuur | kraadi | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kaabli läbimõõt | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

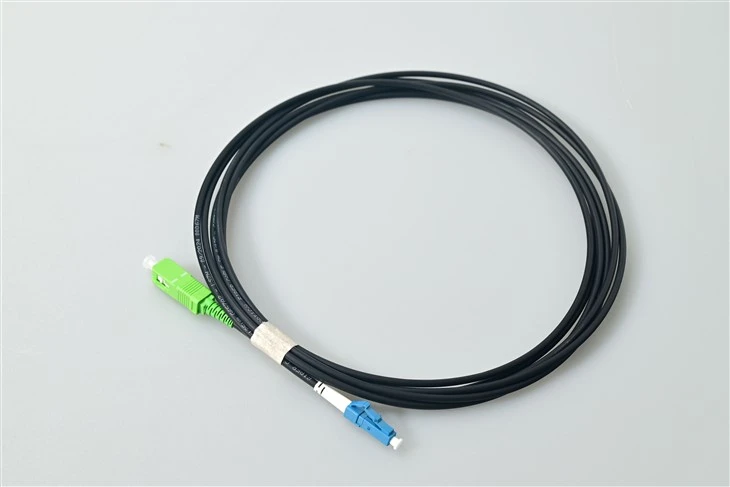

SC/APC kuni LC/UPC fiiberoptiline plaastrikaabel
APC-to-UPC hübriiddisain
SC/APC 8-kraadise nurga all olev poleerimine tagab 60 dB või suurema tagasivoolukadu. LC/UPC kupli poleerimine tagab 50 dB või rohkem. Üks kaabel ühendab mõlemat liidese tüüpi - roheline keha identifitseerib APC, sinine UPC.
Väikese kujuga, suure{0}}tihedusega LC-ühendus
LC 1,25 mm hülss on poole väiksem kui SC 2,5 mm - kahekordistab porditihedust SFP/SFP+/QSFP transiiverites. RJ-stiilis riiv kiireks ühendamiseks-ja tõmbamiseks.

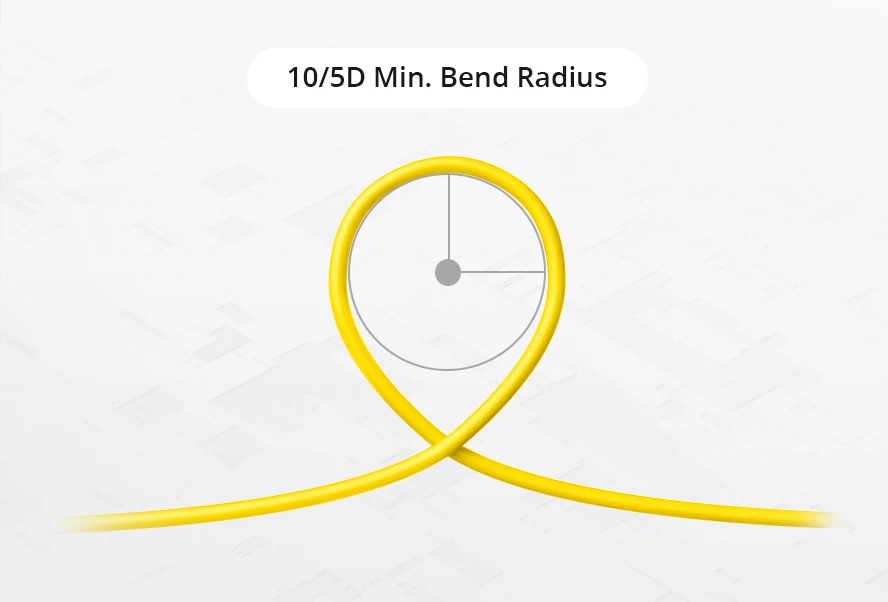

G.657.A1 Bend-Tundmatu kiud
Minimaalne painderaadius 10 mm tihedaks marsruutimiseks plaatpaneelides ja-põrandaalustes juhtmetes. Tagasiühilduv G.652.D-ga. Toetab kuni 40 km 1550 nm juures.
Rakenduslahendused
Selle SC-LC ühemoodilise fiiberoptkaabli tüüpilised kasutuselevõtu stsenaariumid.
FTTH / GPON juurdepääsuvõrk
Ühendab SC/APC OLT pordid ODF-i LC/UPC ONT seadmetega. ThePLC jaoturlevitamise teel kasutab ka SC/APC liideseid.
Andmekeskuse rist{0}}ühendus
Paigutab SC/APC kiudjaotuspaneelid otse LC/UPC SFP+ transiiveritele ToR-lülitites. Toetab 10GbE, 25GbE ja 100GbE.

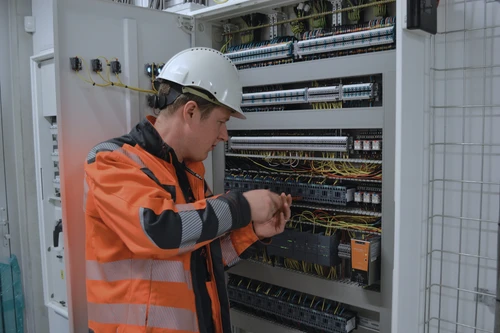

CATV / RF üle Fiberi
APC ots{0}} hoiab ära CSO/CTB moonutused analoogvideos. Kasutatakse HFC-võrkude peajaama saatjate ja optiliste sõlmede vahel.

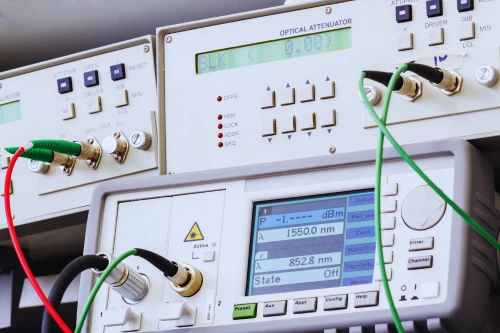

Telekommunikatsiooni testimine ja mõõtmine
Võrdlus-klassi testjuhe LC/UPC OTDR testportide ühendamiseks SC/APC jaotusraamidega keskkontorites.
Ettevõtte LAN-i migratsioon
Sillab pärand SC-lõpetatud struktureeritud kaabelduse uute LC-põhiste kommutaatorite ja ruuteritega ilma uuesti-lõpetamiseta.

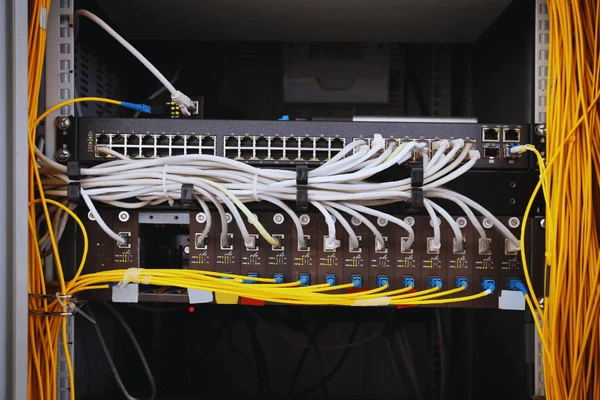

WDM-i multipleksimissüsteemid
Liidesed SC/APC mux/demux pordid LC/UPC transpondritega CWDM ja DWDM juurutustes.
Toodete kirjeldus
Iga kiudoptilist plaastrikaablit on 100% testitud sisestuskadude ja tagasivoolukadude suhtes 1310/1550 nm juures. Tsirkooniumoksiidi keraamilised rõngad tagavad 0,2 dB või vähema vahetatavuse 1000 või rohkema paaritustsükli jooksul. ISO 9001:2015 sertifitseeritud rajatis. Telcordia GR-326, IEC 61300, RoHS, REACH-ühilduv. OFNR ja LSZH jope valikud. Kaabli läbimõõt φ0,9 / φ2,0 / φ3,0 mm. Saadaval kohandatud pikkused 0,3 m–100 m.
Toodete kirjeldus
K: Mis vahe on APC-l ja UPC-l fiiberoptilisel plaasterjuhtmel?
V: APC-l on 8-kraadise nurga all olev ots-(suurem kui 60 dB või sellega võrdne tagastuskadu), UPC-l on kupli-kujuline ots-(suurem kui 50 dB või sellega võrdne). GPON- ja CATV-süsteemid nõuavad levitamise poolel APC-d; seadmete pordid, nagu SFP transiiverid, kasutavad UPC-d. Roheline pistik=APC, sinine=UPC.
K: Kas ma saan ühendada APC-pistiku UPC-adapteriga?
A: No. Mismatched polish creates an air gap causing >3 dB kadu ja ümbrise kahjustus. Ühendage alati APC APC-ga, UPC UPC-ga. Nurga all olev võtmepesa seesSC/APC adapteridhoiab ära enamiku juhuslikest-ristpaaritustest.
K: Milliseid kiirusi ja vahemaid toetatakse?
V: 100 Mbps kuni 100 GbE. Kuni 10 km 1310 nm juures, 40 km 1550 nm juures. Tegelik katvus sõltub transiiveri optilisest eelarvest ja lingi kogukadudest.
K: Mis vahe on plaastrijuhtmel ja akiust pats?
V: Paigaldusjuhtme mõlemas otsas on pistikud ühendamiseks{0}}ja{1}}mängimiseks. Patsil on üks pistik ja üks paljas kiu ots magistraalkaablite liitmiseks.
K: Kas ma saan tellida kohandatud pikkusi või dupleksversioone?
V: Jah. Kohandatud 0,3 m–100 m, teostusaeg 3–5 päeva. Saadaval on dupleks-, soomustatud ja LSZH-versioonid. Valmistame ka12-tuumaline SC/APC kuni LC/UPCsuuremate kiudude arvu vajaduste jaoks.
