Kusagil teie hoone laes vajab traadita pääsupunkt nii võrguühendust kui ka toiteallikat -, kuid lähim pistikupesa on kahe toa kaugusel. Spetsiaalse elektrijuhtmestiku käivitamine lööks eelarve kokku. See on täpne probleem, mille PoE pihusti lahendab: see ühendab andmed ja elektritoite ühe Etherneti kaabliga. Ja kui see kaabel ühendub tagasi fiiberoptilise magistraalvõrguga - nagu enamikus kaasaegsetes kommertsvõrkudes -, loob kaug-kiudkaabli ja viimase-miili PoE kombinatsioon ühe tänapäeval saadaolevatest kõige paindlikumatest juurutusarhitektuuridest.
Mis täpselt on PoE pihusti?

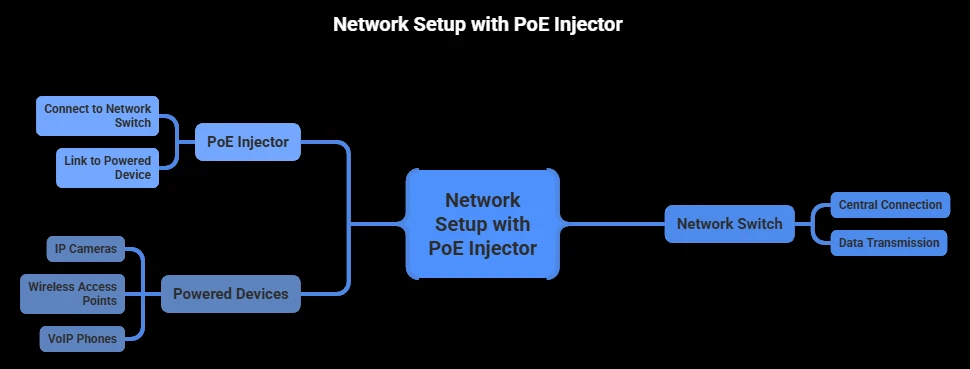

PoE-pihusti, mida nimetatakse ka keskmise pikkusega või PoE-adapteriks, sisestab elektritoite standardsesse Etherneti kaablisse. Seda juhivad IEEE 802.3af, 802.3at ja 802.3bt standardid ning see asub mitte-PoE võrgulüliti ja toitega seadme (PD), nagu IP-kaamera, VoIP-telefon või traadita pääsupunkt, vahel. See võtab vastu kaks sisendit - Etherneti andmed lülitist ja vahelduvvoolutoide seinakontaktist -, seejärel väljastab see ühe kaabli, mis kannab lõpp-punkti nii toite kui ka andmeid.
Miljonid pärand Etherneti lülitid jäävad kasutusse. Nende kõigi asendamine PoE{1}}toega mudelitega oleks raiskamine. PoE-pihusti ületab tühimiku kulu murdosaga, pikendades olemasolevate seadmete eluiga, võimaldades samal ajal kaasaegseid toitega seadmeid.
Kuidas PoE pihusti töötab
Tavalisel PoE-pihustil on kaks RJ45 Etherneti porti:Andmed sisse(ühendatud ülesvoolu lüliti või ruuteriga) jaPoE/andmeväljund(ühendatud toiteseadmega). Kolmas ühendus - vahelduvvoolu toitejuhe - ühendatakse standardsesse seinakontakti.
Sisemiselt muundab vahelduvvoolu-–-alalisvoolumuundur seinakontakti voolu reguleeritud alalisvooluks, mis on tavaliselt 48–57 V standarditele-ühilduvate mudelite puhul. See alalisvool sulandub väljuva kaabli Etherneti andmesignaaliga. Kaugotsas asuv toiteseade eraldab sisemiselt toite andmetest, kasutades igaüht oma otstarbel.
Enne toiteallika algust teostavad IEEE{0}}ühilduvad pihustid akäepigistuse protsess: pihusti saadab kaablit mööda madal{0}}pingesondi ja kui PoE-ühilduv seade vastab õige signatuuriga, lepivad need kaks kokku täpse võimsuse üle. Alles pärast edukat läbirääkimist voolab jõud. Kehtiva vastuse puudumine tähendab, et injektorist - ei välju toide, mis kaitseb mitte-PoE seadmeid juhuslike kahjustuste eest.
Aktiivsed vs passiivsed PoE pihustid
See eristus võib tähendada erinevust ohutu paigalduse ja praetud seadme vahel. Anaktiivne PoE pihustivastab IEEE 802.3af/at/bt standarditele: see surub käepigistuse, reguleerib pinget ja kohandab tarnimist vastavalt ühendatud seadme vajadustele. Aktiivsed pihustid on professionaalse-klassi valik.
A passiivne PoE pihustijätab selle kõik vahele. See surub fikseeritud pinge -, tavaliselt 24 V või 48 V -, olenemata sellest, mis asub teises otsas. Ei mingit käepigistust, läbirääkimisi ega turvavõrku. 24 V seadme ühendamine 48 V passiivse injektoriga põhjustab püsivaid kahjustusi. Passiivsed mudelid teenindavad eelarvejuurutusi endiselt pingega{10}}sobiva riistvaraga, kuid need nõuavad käsitsi kinnitamist enne iga ühendamist.
PoE standardid lühidalt
Tihedatel spetsifikatsioonidokumentidel hõljumise asemel kasutage seda võrdlust, et sobitada oma seadmetele õige standard.
| Standardne | Üldnimetus | Maksimaalne võimsus (allikas) | Saadaval seadmes | Tüüpilised seadmed |
|---|---|---|---|---|
| IEEE 802.3af | PoE | 15.4W | ~12.95W | Põhilised IP-telefonid, staatilised kaamerad, lihtsad andurid |
| IEEE 802.3at | PoE+ | 30W | ~25.5W | PTZ-kaamerad, kaks{0}}raadiopääsupunkti, väikesed ekraanid |
| IEEE 802.3bt tüüp 3 | PoE++ | 60W | ~51W | Videokonverentsiüksused, mitmed-raadio AP-d, LED-paneelid |
| IEEE 802.3bt tüüp 4 | PoE++ | 90W | ~71W | Õhukesed kliendid, POS-terminalid, digitaalsed märgistused, sülearvutid |
Injektori suuruse määramisel on kõige olulisem veerg "Saadaval seadmes". Toide hajub soojusena piki kaablit - umbes 15–20% kadu terve 100-meetrise läbimise ajal kvaliteetse vaskkaabliga. Sobitage või ületage alati seadme tegelikku tõmmet, mitte ainult standardi etiketti.
Samm{0}}sammu haaval-: kuidas installida PoE-injektor
Järgmises juhendis kasutatakse IP-turvakaamerat, kuid see protsess kehtib kõigi PoE{0}}toitega seadmete kohta. Tarkvara konfigureerimine pole vajalik - PoE-pihustid on plug-and-riistvara.
Samm 1 - Esmalt test-.Ühendage kaamera, pihusti ja lülitage töölaud sisse. Veenduge, et kaamera lülitub sisse, hangib IP-aadressi ja voogesitab videot. Konfigureerige kõik seaded, kui seade on käeulatuses.
Samm 2 - Asetage pihusti kohale.Asetage see oma lüliti lähedusse -, see vajab juurdepääsu nii vahelduvvoolu pistikupesale kui ka lühikesele Etherneti ühendusele lüliti porti.
Samm 3 - Ühendage andmesisend.Käivitage Cat5e, Cat6 või Cat6a kaabel lülitist injektori Data In porti. Õige valiminepatch-kaabli kategooriatagab nii andmete terviklikkuse kui ka piisava toiteallika.
Samm 4 - Ühendage toiteväljund.Viige teine Etherneti kaabel PoE/Data Out pordist kaamera Etherneti pistikusse. Kaabli maksimaalne pikkus: 100 meetrit (328 jalga) vastavalt IEEE spetsifikatsioonile.
Samm 5 - Lülitage sisse.Ühendage pihusti vahelduvvoolu juhe seinakontakti. Käepigistus toimub automaatselt - kaamera peaks mõne sekundi jooksul sisse lülituma.
Samm 6 - Paigaldage ja kinnitage.Installige kaamera püsivalt, kinnitage videovoog ja veenduge, et salvestamine on aktiivne.
Fiberi ja PoE ühendamine: koht, kus pikk{0}}vedu kestab-miil
Siin nihkub vestlus üldistelt PoE nõuannetelt arhitektuurile, mis tegelikult skaleerub. Vase Etherneti maksimaalne pikkus on 100 meetrit. Fiiberoptiline kaabeldus edastab signaale läbi kilomeetrite halvenemiseta. Võrkudes, mis hõlmavad mitut hoonet või välialasid, tegeleb kiudoptiline magistraal, samas kui vask edastab viimase segmendi lõpp-punktidesse. PoE-injektor asub täpselt selles kiud{5}}vask{6}}üleminekupunktis, muutes selle üheks strateegiliselt tähtsamaks seadmeks hübriidvõrgus.
Allolev tabel näitab, miks see hübriidarhitektuur ületab puhast vaske:
| Parameeter | Vask-ainult võrk | Fiber Backbone + PoE viimane-miil |
|---|---|---|
| Maksimaalne edastuskaugus | 100 m segmendi kohta | Kilomeetrid (kiud) + 100m (vask) |
| Ribalaiuse läbilaskevõime | 1–10 Gbps tüüpiline | 10–100 Gbps kiudoptilisel magistraalvõrgul |
| EMI vastuvõtlikkus | Kõrge (vask on nagu antenn-) | Null kiusegmentidel |
| Skaleeritavus | Piiratud kaabli pikkusega | PLC-jaoturid võimaldavad hargnemist kümnetesse lõpp-punktidesse |
| Toite edastamine | PoE igas segmendis | PoE ainult vasest viimane{0}}miil (tõhusam) |
Kus PoE pihusti nendes võrkudes füüsiliselt asub? Kohe kohas, kus kiust saab vask. FTTP juurutamise korral saabub optiline signaal läbi kiu, mis on täpselt lõpetatudfiiberoptilised pistikudmeediumikonverteris või ONT-is. Etherneti väljund siseneb otse PoE-pihustisse, mis toidab kaameraid, pääsupunkte või telefone ilma täiendavate elektrijuhtmeteta üheski lõpp-punktis.
Sama loogika kehtib ka mastaabis. Kui üks kiudkapp teenindab mitut üürnikku -, jagataksefiiberoptilised PLC-jaoturideraldi ridadesse - iga ruum saab oma ONT-i, oma Etherneti üleandmise ja oma PoE-pihusti, mis toidab kohalikke seadmeid. Injektori roll ei muutu kunagi: see ühendab andme-ainult Etherneti voo ja seadme, mis vajab nii andmeid kui ka toidet.
Seadmeriiulite sees kordub muster väiksemal füüsilisel skaalal. Tehnikud suunavad kiud läbifiiberoptilised klemmikarbidja plaatpaneelid, seejärel kasutagefiiberoptilised adapteridmagistraalkaablite ja jaotusühenduste vaheliste ühenduste ühendamiseks. Kui signaal läheb plaatpaneeli väljundis üle vasele, lisab PoE-pihusti teatud portidele toitevõimsuse -, täielikku PoE-lülitit pole vaja uuendada.
Puuduv link: PoE kiudmeediumimuundurid
Tavaline meediumimuundur teisendab optilised signaalid elektrilisteks Etherneti signaalideks ja vastupidi -, kuidPoE kiudmeediumi muundurastub sammu edasi. See ühendab kiud-vask-konversiooni ja PoE süstimise ühte seadmesse, välistades vajaduse eraldi PoE-pihusti järele.
See on reaalses{0}}juurutamises oluline. Kaaluge parkimismaja, kus IP-kaamerad asuvad lähimast võrgukapist 500 meetri kaugusel. Vask ei jõua sellele kaugusele. Garaaži sissepääsu juures olev PoE kiudmeediumimuundur võtab vastu sissetuleva fiiberopsiini ja väljastab PoE{5}}toega Etherneti ühenduse otse kaamerasse. Üks seade, üks kaabel kaamerasse, kaamera asukohas pole pistikupesa.
PoE kiudmeediumimuundurite hindamisel kontrollige PoE standardit (802.3af/at/bt), kiutüüpi (üks-režiim vs. multirežiim) ja sobitage pistiku tüüp oma infrastruktuuriga. Kvaliteetfiiberoptiline patch-juheselles üleandmispunktis mõjutab see otseselt signaali kvaliteeti ja pikaajalist{0}}kindlust.
PoE pihusti vs. PoE lüliti: kumba te vajate?
PoE-lülitil on PoE sisseehitatud igasse porti -, toide ja andmeside on standardvarustuses ilma täiendava riistvarata. See muudab selle ideaalseks, kui enamik ühendatud seadmeid vajab PoE-d. Kuid see tähendab ka olemasoleva mitte-PoE-lüliti väljavahetamist, mis maksab kõrgemat eelhinda ja võib osutuda ebavajalikuks, kui vaid käputäis seadmeid vajab tegelikult toidet.
PoE-pihusti lisab PoE-võimaluse üks port korraga. Kas vajate toiteallikana ühte IP-kaamerat lao sissepääsu juures? Ühe pordiga PoE pihusti saab sellega hakkama 15–30 dollari eest ilma ülejäänud võrku puudutamata. Kas lisada väikesesse kontorisse paar traadita pääsupunkti? Mitme-pordiga gigabitine PoE-injektor (4 või 8 porti) katab töö, säilitades samal ajal teie olemasoleva investeeringu lülitisse. Tasuvuspunkt saabub tavaliselt umbes 8–12 PoE-seadmega - peale selle muutub spetsiaalne PoE-lüliti tavaliselt kuluefektiivsemaks{11}}ja hõlpsamini hallatavaks.
Mida kaaluda enne ostmist
Iga ostu juhivad kolm tegurit. Esiteksseadmete arv: ühe pordiga PoE pihusti saab hakkama ühe kaamera või AP-ga; mitme pordiga mudelid pakuvad suuremaid paigaldusi. Teiseksvõimsuse eelarve: arvutage kokku iga seadme võimsus ja valige mudel, mis ületab koguvõimsuse. Tavaline IP-kaamera tõmbab 8–12 W; soojendusega PTZ-kaamera võib nõuda 50 W+. Kolmandaks,kiirus ja pinge: IEEE 802.3af/at/bt seadmed standardiseerivad 48 V ja töötavad automaatselt, kuid pärandseadmed võivad eeldada 12 V või 24 V pinget. Samuti kinnitage gigabitine läbilaskevõime -, et gigabitine PoE-injektor hoiab ära kitsaskohti suure-ribalaiusega lõpp-punktides, nagu mitme-megapiksline kaamera või Wi-Fi 6 pääsupunktid.
Ohutus, kaabli kvaliteet ja töökindlus
IEEE-ühilduvad PoE-pihustid kuuluvad võrgunduses kõige turvalisemate toiteseadmete hulka. Käepigistusmehhanism hoiab pordid elektriliselt inertsena, kuni tuvastatakse kehtiv PoE signatuur - pole ohtu kogemata ühendatud mitte-PoE seadmetele.
Missiooni{0}}kriitiliste installide jaoks ühendage PoE-pihusti katkematu toiteallikaga (UPS). Kuna PoE-seadmed saavad toidet võrguseadmete kaudu, varustab pihusti UPS akuga samaaegselt iga ühendatud lõpp-punkti.
Kaabli kvaliteet väärib rohkem tähelepanu kui tavaliselt. Kasutage alati tugevat-vasest Etherneti kaablit, millel on Cat5e või kõrgem nimi. Vasega -plakeeritud alumiiniumist (CCA) kaablid maksavad vähem, kuid kannavad suuremat elektritakistust - rohkem võimsuskadu, rohkem soojust ja tõelist tuleohtu PoE++ seadmetes, mille võimsus on 60–90 W. Kas töötate kooskiudoptilised võrguadapteridvõi vasest lõpp-punktid, määrab materjali kvaliteet igas lõpp-punktis pikaajalise{0}}usaldusväärsuse.
Korduma kippuvad küsimused
K: Kas PoE-injektor kahjustab mitte{0}}PoE-seadmeid?
V: Ei. IEEE 802.3af/at/bt-ühilduvad pihustid avaldavad enne toite saatmist käepigistuse. Kehtivat PoE-signatuuri ei tuvastata, tähendab, et toidet ei anta. Tuvastamisel kasutatav sondi pinge on kahjutu.
K: Kas ma saan kasutada PoE-injektorit koos PoE-lülitiga?
V: Saate, kuid see on üleliigne. PoE-lüliti varustab juba oma portide kaudu toidet ja pihusti virnastamine võib põhjustada läbirääkimiskonflikte. Juhiste saamiseks vaadake ülaltoodud jaotist PoE injektor vs PoE lüliti.
K: Kui kaugele saab PoE pihusti jõudu saata?
V: IEEE spetsifikatsiooni järgi kuni 100 meetrit (328 jalga). Sellest vahemaast kaugemal kasutage PoE-laiendeid või lülituge kiudoptilisele magistraalvõrgule, mille kaugotsas on meediumimuundur.
K: Mis vahe on PoE-injektoril ja PoE-jagajal?
V: PoE-pihusti lisab Etherneti kaablile toite. PoE jaotur teeb vastupidist -, eraldades sissetulevast PoE-kaablist toite ja andmed kaheks väljundiks: standardne Ethernet ja eraldi alalisvoolu toitekaabel mitte-PoE-seadmete jaoks.
K: Kas PoE-injektor mõjutab võrgu kiirust?
V: Ei. Gigabitine PoE-injektor edastab andmeid täiskiirusel 1 Gbps null mõõdetava latentsusajaga. Kinnitage alati pihusti spetsifikatsioonilehel gigabiti tugi - vanemad või soodsa hinnaga mudelid võivad piirduda 100 Mbps-ga, mis muudaks tänapäevased seadmed kitsaskohaks.
