PLC jagajate tüübid

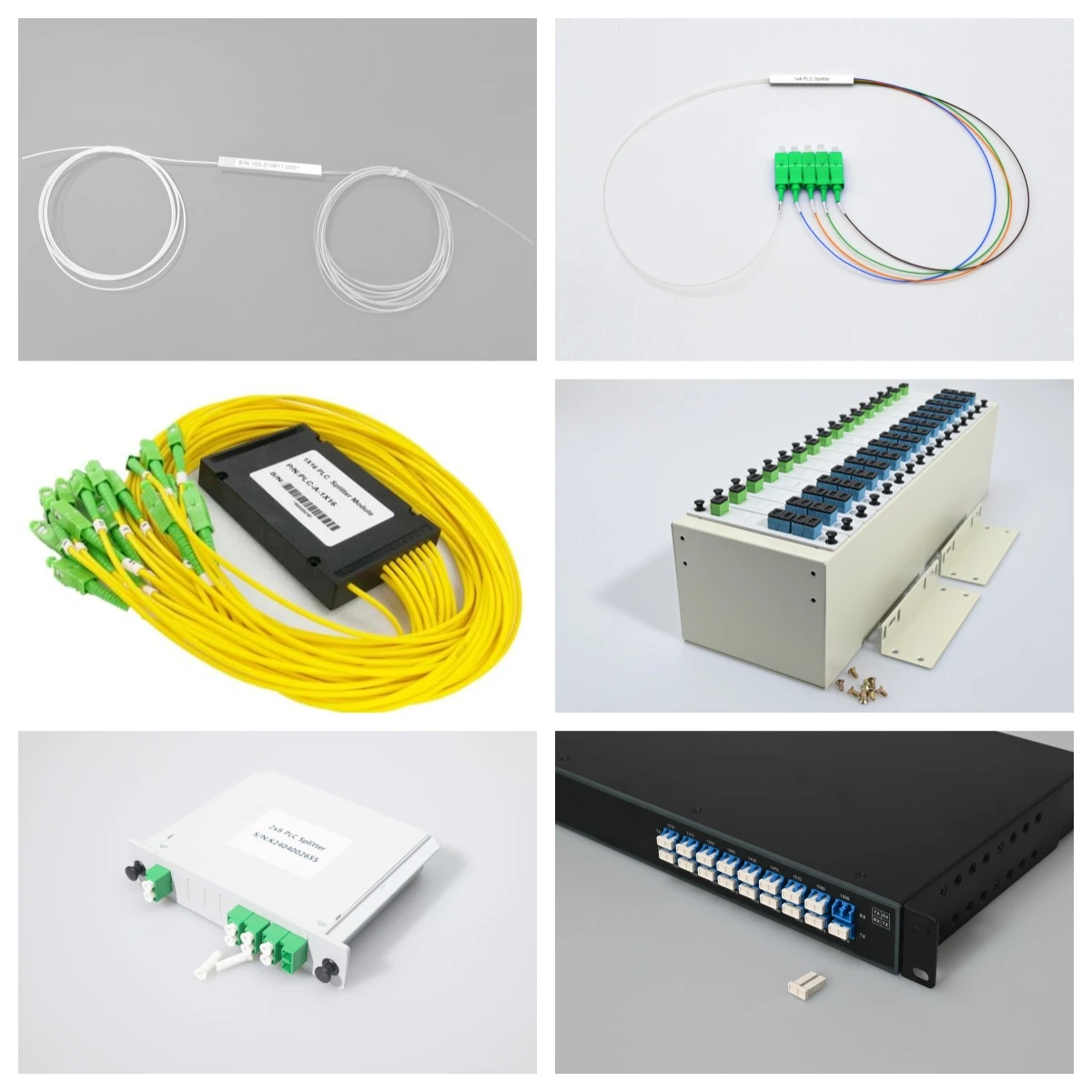

PLC jagajate tüübid klassifitseeritakse peamiselt erinevatele pakendimeetoditele, sealhulgas seadme tüübile, mikropakenditele, kastipakenditele (ABS, LGX), pistik - tüübis, rack paigaldatud, seinale kinnitatud jne.
Seadme struktuur
Palja kiu tüüpi plc optiline turustaja jätab paljaste kiudude igasse otstesse. Peamiselt sobib juhtudeks, kus demonteerimine pole sagedane, näiteks kaabelühenduskastid, kiudoptilise jaotuspaneelid jne.
Mikrokapseldamise struktuur
Miniatuursed optilised lõhestajad on kapseldatud miniatuursete terasest torudesse ja neid saab jagada ühendavate pea- ja sabakiududega ning need, millel pole ühendada pea ja sabakiud. Pistikud on tavaliselt SC, LC, FC ja ST tüüpi. Saab installida kiudoptilise kaabli ristmike, moodul- ja jaotuskastidesse.
ABS -kasti tüüp plc splitter
Box Packed Splitters on praegu kõige sagedamini kasutatavad tüübid, kusjuures ABS -pakendid on kompaktsed ja paindlikumad.
LGX tüüpi plc splitter
LGX kapseldab optilise jagaja väikeses metallkastis, mille saab paigaldada 19 -tollise 1U/2U/3U raami. Sisend- ja väljundklemmidel on sabakiudude struktuur, mis muudab ODF -i paneeli adapteritega ühenduse loomise ja aja säästmise. LGX -i kompaktne ja mikrokujundus on pistik ja mäng, mis muudab hõlpsaks installimise kiudoptilistesse jaotuskastidesse, ODF -i alamraamidesse, kiudoptiliste klemmide kastidesse ja kiudoptilise kaabli ristmike kastidesse.
Ühendage plc -jaotus
PLC -jaoturis olev pistik - on installitud ja fikseeritakse kasti pistikus - ning liidestüübid hõlmavad SC/FC/LC jne. Tavaliselt kasutatakse 1x4, 8, 16, 32 ja 2x8, 16, 32 plc lõhestajat, et paigaldada kliendipõhises šassiis, eriti koridoris kastides.
Racki paigaldatud plc -jaotaja
Racki paigaldatud optilised lõhestajad on mõeldud standardseks 19 -tolliseks paigaldamiseks ja need võivad vastata andmekeskuste või serveriruumide kõrge juhtmetiheduse nõuetele. Need on tavaliselt pakitud metallkastidesse ja hõlpsasti paigaldatavad kiudoptilise inseneri, pakkudes head kaitset PLC -splitterite jaoks. Seal on erinevad adapteri paigaldamise liidesed, näiteks SC, LC, LC, FC, või ST -ühendused. Optilised. keskused.
