Optiline jaotusraam (ODF) ja fiiberoptiline patchpaneel on mõlemad adapterid, korraldavad kaableid ja kinnitatakse 19-tolliste riiulite sisse. Väljastpoolt näevad need välja vahetatavad. Nad ei ole. Igaüks neist käsitleb täiesti erinevat kiudühendusetappi ja vale seadme paigaldamine topoloogia valesse kohta tähendab tavaliselt selle hilisemat rippimist.
| Mis vahe on ODF-il ja plaastripaneelil? Fiber Patch Panel vs ODF: peamised erinevused Kuigi kiudoptilise paneeli paneelid ja ODF-id on mõlemad fiiberoptiliste võrkude lahutamatud komponendid, on mõned peamised erinevused. Eesmärk: Fiber patch paneele kasutatakse peamiselt fiiberoptiliste liinide ühendamiseks ja haldamiseks. Seevastu ODF-id mitte ainult ei ühenda ega halda, vaid kaitsevad ka südamikku, optilise kaabli patsi ja liini reguleerimist. Disain: Patch-paneelid on tavaliselt lihtsamad kui ODF-id, sisaldades ainult plaastripaneele ja fiiberoptilisi adaptereid. ODF-id seevastu hõlmavad plaastripaneele, fiiberoptilisi adaptereid ja võivad sisaldada ka muid komponente, nagu fiiberoptilised transiiverid, fiiberoptilised lülitid, fiiberoptilised atenuaatorid jne. Kasutamine: ODF-e kasutatakse tavaliselt kaugsuhtluses-ja suuremahulistes-võrkudes, samas kui plaastripaneele kasutatakse sagedamini kohalikes võrkudes ja andmekeskustes. Skaala: ODF-id mahutavad tavaliselt rohkem kiudoptilisi ühendusi, muutes need sobivamaks suuremahuliste{0}}võrguinfrastruktuuride jaoks. Kokkuvõtteks võib öelda, et nii kiudpaneelid kui ka ODF-id on mõeldud kiudühenduste korraldamiseks ja haldamiseks, kuid nende disain, kasutus ja rakendusstsenaariumid on erinevad. Nende seadmete vahel valides arvestage nende eesmärki, võrgu ulatust ja konkreetseid võrgunõudeid. |
Mis täpselt on optiline jaotusraam (ODF)?
ODF on koht, kus välistehase (OSP) kiudoptilised kaablid sisenevad rajatisse ja organiseeritakse sisemiseks jaotamiseks. Kui tänavalt saabub 288{3}}kiududega soomustatud magistraalkaabel, ei ühendu see otse lülitiga. See siseneb ODF-i, kus tehnikud eemaldavad välimise ümbrise, eraldavad üksikud kiukiud ja liidavad igaüks neist kokku.fiiberoptiline patsmis pakub ühendatud lõpp-punkti (tavaliselt SC, LC või FC) sisemiste jaotuskaablite rist{0}}ühendamiseks. Paljudes FTTH juurutustes on ODF-is ka PLC-jaoturi moodulid, mis jagavad ühe fiiderkiu mitmeks abonendiharuks enne, kui need harud kaadrist lahkuvad.

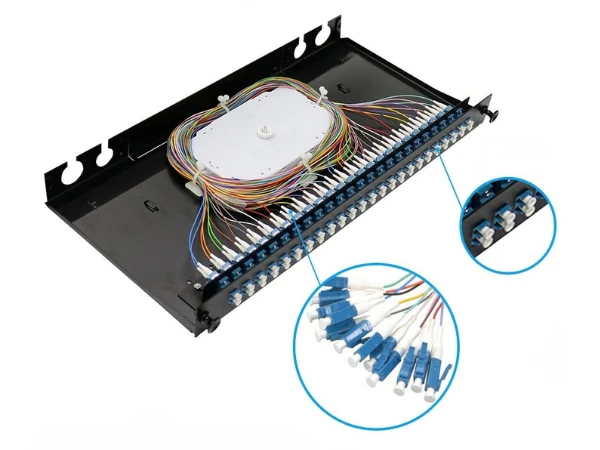

Kõik need liitmistööd vajavad kaitstud keskkonda. ODF-karbid kaitsevad õrnad liitekohad tolmu, niiskuse, vibratsiooni ja juhusliku kokkupuute eest, samas kui väljalibistatavad-pleisimisalused hoiavad OTDR-i testimiseks ligipääsetavad kõik liitmispunktid, häirimata külgnevaid kiude. Integreeritud kaablihaldusjuhised kehtestavad iga ahela minimaalse painderaadiuse, mis on olulisem, kui enamik inimesi mõistab, kui sadu kiude jagavad ühte kaadrit. Põrandal-seisev ODF mahutab 576, 864 või enam kui 1000 ühendust tänu modulaarsete salvekonfiguratsioonidele-, mistõttu leiate need operaatori keskkontoritest ja ülikoolilinnaku sissepääsukohtadest, kus koonduvad kümned magistraalkaablid.
Mis on ODF ja IDF?
ODF (Optical Distribution Frame) on fiiberoptiline haldusseade, mida kasutatakse fiiberoptiliste kaablite lõpetamiseks, ühendamiseks ja kaitsmiseks telekommunikatsiooni- ja andmekeskuste keskkondades. IDF (Intermediate Distribution Frame) on sekundaarne võrgujaotuspunkt, mis laiendab ühenduvust põhijaotusraamilt (MDF) hoone üksikutele korrustele või tsoonidele. ODF haldab fiiberoptilisi signaale, samas kui IDF jagab võrguühendusi lõppkasutajatele.
Mida teeb kiudoptiline plaastripaneel?
Fiiberoptiline patchpaneel on hammas{0}}kinnitatud korpus, mille esiküljel{1}}asuval plaadil on rida adaptereid (LC dupleks, SC simplex, MTP/MPO). Plaadi taga ühendatakse iga adapteri tagaküljega-eelotsaga magistraalkaablid või patsidega jaotuskiud. 3 meetriga tehnikfiiberoptiline patch-juheühendatakse esiküljega ja lõpetab vooluringi aktiivsete seadmete-lülitiga, serveriga, meediumimuunduriga.
Ei mingit fusiooniliiturit ega liitmisaluseid. Uue serveri võrku viimiseks ühendage plaastrijuhe ja eemaldage see kasutusest kõrvaldamiseks. Liigutused, lisamised ja muudatused (MAC-id) toimuvad sekunditega. Kaasaegsed suure-tihedusega paneelid pakivad 24 LC-dupleksporti (48 kiudu) ühte riiuliüksusesse, MTP-kasseti konstruktsiooniga on 96 või 144 kiudu üksuse kohta. Andmekeskustes, kus iga rack üksus esindab kinnisvarakulusid, määrab see tihedus enamiku ostuotsuste tegemisel.
Peamised erinevused ODF-i ja plaastripaneeli vahel
ODF on koht, kus töötlemata tehase välised kaablid lõpetatakse püsivalt sulandusliitmike kaudu, mis võivad jääda kümne aasta jooksul puutumata. Paigalduspaneel on täielikult konnektori-põhine: iga ühendus on loodud käsitsi loomiseks ja katkestamiseks nii sageli, kui võrk seda nõuab. Erinevused vahelkiudpatsid ja plaasternööridpeegeldab seda sama püsivat-versus-paindlikku jaotust komponendi tasemel.
Asukoht, ehitus ja võimsus tulenevad sellest ühest faktist. ODF-id asuvad kaablite sissepääsukohtades, peamistes jaotusraamides ja kohtumisruumides,-mis on ehitatud raskete-gabariidiga terasest korpuste, integreeritud tõmbetõmbe ja avara marsruudiruumiga, kuna need käitlevad soomustatud välikaste. Patch-paneelid asuvad seadmete riiulites lülitite ja ruuterite kõrval, tulemasinate ja liugsiiniga-kinnitatud-, kuna nende ülesanne on puhas plaastrijuhtme haldamine kontrollitud sisekeskkonnas. Ja kuigi ODF-paigaldis võib hallata tuhandeid kiudusid mitmes kaadris, optimeerib paigapaneel pordi-per-rack-ühe kiudude arvu vähem, mis on piisavalt tihedalt pakitud, et teenindada kogu seadmekappi ilma vertikaalset ruumi raiskamata.
Kuhu igaüks sobib tegelikuks kasutuselevõtuks
Tüüpilises FTTH- või FTTP-võrgus asub operaatori{0}}klassi ODF keskkontoris või välikabinetis. See võtab magistraalt vastu toitekaableid, ühendab need jaotuskiududeks ja sageli majutabPLC fiiberoptilised jaoturidmis jagavad ühe ülesvoolu kiu 16 või 32 abonendi haruks. Sealt levivad jaotuskaablid tänava-terminalidesse ja abonendi ruumidesse.
Andmekeskused töötavad vastupidi. Ülikoolilinnaku magistraalvõrgu magistraalkiud lõpevad kiu peamise ruumi ODF-is, kuid igapäevane tegevus toimub -to-rea tasemel, kus suure-tihedusega plaastripaneelid annavad administraatoritele pordiühendused, mida nad töökoormuse muutudes ühendavad ja eemaldavad. Harukontor või ühe{5}}korruse paigaldamine- lihtsustab asja veelgi: kui teenusepakkuja tarnib eelseadistatud kiudoptilist-, siis kompaktne seina{8}}kinnituspaneel haldab kogu saiti ilma igasuguste splaissimisteta.

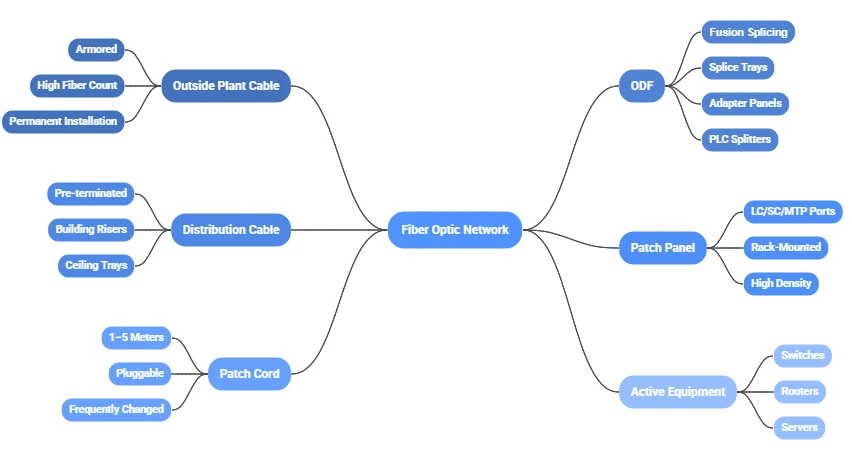

Enamik hästi{0}}disainitud võrke kasutab mõlemat paralleelselt. ODF tegeleb magistraalkaabli lõpetamisega ja pikaajaliste -rist-ühendustega; paigapaneel pakub paindlikku viimase-meetri ühenduvust seadmete portidega. See kihiline lähenemine isoleerib tundliku splaissimiskeskkonna igapäevasest lappimisest, vähendades kiudude juhusliku kahjustamise ohtu. See tähendab ka seda, et kui võrgulaiendus saabub-uus lüliti, on uus rida servereid-ainuke muutmist vajav riistvara paigapaneeli tasemel, mitte ODF-i sees.
Miks pistiku kvaliteet kujundab kogu süsteemi?
ODF ja plaastri paneel saavad planeerimisaruteludes suurema osa tähelepanust, kuid konnektorid teevad tegelikku optilist tööd. Adapteri pordid, patsi otsad, plaastrijuhtme ühenduspinnad-need kõik lisavad sisestuskadu ja see kadu koguneb. Tihedat FTTH-jaotust teenindavas 144-kiulises ODF-is kuhjub 0,1 dB erinevus konnektori kohta kiiresti sadade paaritatud paaride vahel.
Suurem osa hea ja halva pistiku vahelisest jõudluse lüngast peitub ümbrises. Täpne-poleeritud tsirkooniumoksiidi keraamika hoiab kiudude südamikud joondatud sub-mikroniliste tolerantside piires; halvasti viimistletud otspinnad tekitavad tagastuskao naelu, mis halvendavad suure-kiirusega signaale-eriti 100G-ja-ülema sidusate linkide puhul, kus iga kümnendik dB loeb. ODF-i sees on pistiku kvaliteet veelgi olulisem kui plaastripaneelil, sest liidetud ja adapterisse paigutatud patsik peab jääma kaablitehase elueaks. Halbfiiberoptiline pistikpleisimisaluse sisse maetud ei ole midagi, mida teisipäeva pärastlõunal välja vahetada.
Vormifaktor mängib ka tihedust.LC-pistikud nende 1,25 mm ümbrisegatagab ligikaudu kahekordse portide arvu rackiüksuse kohta võrreldes SC 2,5 mm kujuteguriga, mistõttu LC domineerib tänapäevaste andmekeskuste plaastripaneelide üle ja seda näidatakse üha enam ODF-i adapteri sektsioonides. SC ja FC hoiavad endiselt oma kohalt vanades telekommunikatsioonitehastes, kus tagasiühilduvus kaalub üles tiheduse kasvu.
Õigete seadmete sobitamine teie võrgumastaabiga
12-kiudoptilisel harukontori lingil ja 1500{4}}kiudoptilisel operaatori peajaamal pole riistvaralisest vaatenurgast peaaegu midagi ühist ning liigne täpsustamine raiskab raha sama usaldusväärselt kui alamääratlemine põhjustab katkestusi.
Kergemas otsas-vähem kui 48 kiudu-seina-kinnitus või 1U rack-kinnituspaneel saab tööga ise hakkama. Näiteks GPON ONT-ga ühenduv SOHO kontor võib vajada ainult 4- või 8--pordilist fiiberoptidega lõpppaneeli hoone sisenemispunkti lähedal. Kaablid saabuvad eelnevalt otsaga, nii et pole midagi liita ega põhjust investeerida ODF-taseme infrastruktuuri.
Kui kiudude arv ületab vahemikku 48{3}}kuni-288, ei lõika üks plaastripaneel seda ära. Mitme-korruseline ettevõtte ülikoolilinnak või piirkondlik Interneti-teenuse pakkuja sõlm sellises mahus saab kasu sellest, et peasissekäigu rajatis ühendatakse spetsiaalne ODF igas IDF-kapis olevate rack-mount patch-paneelidega. ODF pakub pagasiruumi ühenduskohtade jaoks puhast ristühenduskihti, samal ajal kui allavoolu paneelid võimaldavad kohalikel IT-töötajatel ühendusi ümber suunata, ilma et peaks kunagi liitmisalust avama. Õige valiminefiiberoptiliste pistikute tüübidigal astmel-APC lihvimine kaugmaa-jaotusvoogude jaoks, UPC lühikeste-ulatusandmete linkide- jaoks hoiab ära peegeldusprobleemide kaskaadi kihtide vahel. See on ka skaala, kus märgistamine ja dokumenteerimine hakkavad end ära tasuma; ilma selge pordikaardita, mis seob ODF-i liitekohad allavoolu paigapaneeli portidega, võib ühe ebaõnnestunud lingi tõrkeotsing kulutada terve pärastlõuna.
Peale mõnesaja kiu muutub ODF püsivaks hoone infrastruktuuriks. Sellise mastaabiga hüperskaala andmekeskused ja telekommunikatsiooni keskkontorid vajavad modulaarseid-põrandasüsteeme virnastatavate liitmisalustega, integreeritud marsruutimiskanalite ja eesmiste-juurdepääsuadapteripaneelidega, mis võimaldavad kuuma-vahekäiku hooldada ilma külgnevaid ühendusi katkestamata. Siia installitud riistvara kestab eeldatavasti 15–20 aastat. Kõrge-klassühemoodilised patsidja tehases{0}}testitud adapterid ODF-i tasemel maksavad alguses rohkem, kuid need välistavad pideva tõrkeotsingu kõnede voo, mida odavad komponendid aja jooksul tekitavad.
Kaablihaldus: tähelepanuta jäetud tegur, mis pikendab riistvara kasutusiga
See, kuidas kiud suunatakse läbi ODF-i või plaastripaneeli, mõjutab jõudlust sama palju kui riistvara ise. Painderaadiuse rikkumised, sassis plaastrijuhtmed ja kitsas lõtk hoiuruum toovad kaasa kaotuse, mis ilmneb OTDR-i jälgedes, kuid mida harva süüdistatakse õiges põhjuses.
Ühemoodilise kiu (standard G.652) minimaalne painderaadius on umbes 15 mm ja selle rikkumine põhjustab makropainde kadu, mis kulutab vaikselt teie lingi eelarvet. ODF-i sees on kõrgeimad-riskitsoonid patsi väljapääsupunktid, kus kiud liiguvad ühendusalustelt adapterpaneelidele, ja lõtvad hoiualad, kuhu liigne kiud kokku keeratakse. Kumerad marsruutimiskanalid ja südamiku -stiilis poolihoidikud hästi-konstrueeritud ODF-is hoiavad iga kiud üle minimaalse raadiuse-isegi siis, kui tehnik libistab aluse hoolduseks välja ja lükkab selle tagasi.
Plaastripaneelil nihkub probleem sisemistelt painutustelt välisele juhtmehaldusele. 48{3}}-pordiga LC-paneel hõivatud andmekeskuses kogub esiküljelt kümneid juhtmeid ning ilma horisontaalsete ja vertikaalsete kaablihalduriteta lähevad need juhtmed sassi, lohisevad konnektori korpustel ja koormavad ümbrisvedru pideva külgjõuga. See mehaaniline surve kiirendab näootsa-kulumist ja suurendab järk-järgult sisestuskadu – probleemi, mida takjapaelad, korralikud hooldusaasad ja ühtlane märgistus võivad täielikult ära hoida, kui distsipliin on olemas esimesest päevast peale.
ODF-i paigutus mõjutab ka seda, kui sageli pistikud allavoolu häiritakse. Kui magistraalkiududel on piisav hoolduslõtvus ja marsruutimisrajad on puhtad, toimuvad OTDR-testid ja hooldusliited ilma ühtki kiudu tõmbamata või keeramata. Iga kord, kui konnektorit pingestatakse, pistikupesast eemaldatakse ja uuesti-paigaldatakse, kogub selle otspind saastet ja mikro{3}}kriimustusi. Algusest peale madala-jõujuurdepääsu jaoks mõeldud projekteerimine tähendab vähem hooldustöid-ja vähem hooldustöid tähendab pistiku pikemat eluiga.
Selle kõik kokku panemine
ODF või paigapaneel ei ole enamiku võrkude jaoks kas/või otsus,{0}}küsimus on, milline seade kuhu läheb. ODF lõpetab magistraalkaablid ja pakub pikaajalisi-rist-ühendusi. Plaastripaneel annab tehnikutele painduva lappimiskihi seadme lähedale. Selle topoloogia õigeks saamine on esimene samm.
Teises etapis on kõik selle ümber: igale kihile sobitatud hülsi kvaliteet ja poleerimisaste, oletuste asemel tegelikul kiudude arvul põhinev korpuse suurus ja kaablite marsruutimine, mis kaitseb pistikuid tarbetu mehaanilise pinge eest. Ükski neist pole glamuurne töö, kuid see on erinevus kiutehase vahel, mis töötab puhtalt 15 aastat, ja sellisel, mis teeb igas kvartalis teeninduskõne.
