Millist mitme{0}}kongi kiirust teie võrk vajab?
5G Etherneti port -, mis on IEEE 802.3bz standardi alusel ametlikult tuntud kui 5GBASE-T -, edastab standardse Cat5e või Cat6 vaskkaabli kaudu 5 gigabitti sekundis, paiknedes laialt levinud 2,5 Gigabit Etherneti ja kõrgema{10}}kuluga Etherneti 10 Gigabiti vahel.Kõigi jaoks, kes ehitavad või uuendavad täna juhtmega võrku, ei ole enam küsimus, kas Gigabit Ethernet on piisavalt kiire. Enamikus keskkondades pole - see, kui WiFi 6E pääsupunktid edastavad kiirust 2,4 Gbps, NAS-seadmed tarnitakse mitme-giga NIC-iga ja suuremate suurlinnapiirkondade Interneti-teenuse pakkujad pakuvad nüüd 2-gigaseid elamupakette. Tegelik küsimus on selles, kui kaugele üle 1 Gbps peate minema ja kui palju see täiendus riistvara, kaabelduse ja keerukuse osas tegelikult maksab.
Selles juhendis kirjeldatakse praktilisi erinevusi 1G, 2,5G ja 5G Etherneti portide vahel, millist infrastruktuuri igaüks vajab ja kuidas otsustada, milline kiirustasand sobib teie konkreetse seadistusega, - olgu see siis kodukontor, väikeettevõte või mitme -AP ülikoolilinnaku juurutamine. Siin esitatud soovitused kajastavad SMB ja ettevõtte võrgu juurutamise levinud mustreid, kasutades IEEE 802.3bz{7}}ühilduvaid seadmeid.
Mida Multi-Gig Ethernet tegelikult tähendab
Gigabit Ethernet oli kaks aastakümmet vase{0}}põhise kohaliku võrgu ülempiir. 1000BASE-T standard, mis ratifitseeriti 1999. aastal, andis Cat5e kaabli kaudu 1 Gbps ja sellest sai vaikeporti kiirus kõiges alates tarbijaruuteritest kuni ettevõtete kommutaatoriteni. See töötas. Pikka aega ei tekitanud miski tüüpilises võrgus piisavalt liiklust, et seda küllastada.
See muutus, kui traadita ühenduse kiirus ületas traadiga tagasiühenduse. WiFi 5 (802.11ac) võib juba ületada 1 Gbps koguläbilaskevõimet. WiFi 6 (802.11ax) viis teoreetilise kiiruse üle 9,6 Gbps. Järsku oli kitsaskoht AP taga, mitte ees: 2+ Gbps suutlikku pääsupunkti toideti ühe gigabitise üleslingi kaudu ja kõik traadita ühenduse kliendid jagasid seda 1G lage.
IEEE vastas 2016. aastal 802.3bz-ga, mis määratles kaks uut kiirustaset - 2.5GBASE-T ja 5GBASE-T. Kriitiline disainivalik oli tagurpidi kaabelduse ühilduvus. Mõlemad standardid töötati välja samade Cat5e ja Cat6 kaablitega, mis on enamikus hoonetes juba paigaldatud, kasutades samu RJ45 pistikuid. Ei mingit ümberpaigutamist. Uusi patch-paneele pole. See üksainus otsus muutis mitme{14}}kontserni kasutuselevõtu praktiliseks - ja see on põhjus, miks näete tänapäeval tavalistel emaplaatidel, WiFi-ruuteritel ja NAS-seadmetel 2,5G-porte.
Kiire otsuste raamistik
Enne üksikasjadesse sukeldumist on siin lühike versioon. Enamiku SMB ja koduvõrgu juurutuste puhul taandub otsus neljale mustrile:
- Enamasti kontoriseadmed (printerid, VoIP, põhitööjaamad):Jätkake 1G-ga -, neil seadmetel puuduvad mitme-giga NIC-id ja nad peavad läbirääkimisi gigabiti tasemel.
- WiFi 6/6E pääsupunktid või mitme-kongipordiga NAS:Minge üle 2,5 G-le -, see kõrvaldab Gigabitise kitsaskoha madalaima lisakuluga.
- Rasked failiedastused, videotöötlus või suure{0}}tihedusega AP koondamine:Liikuge 5G-le -, kui pidev andmeliikumine on norm.
- Korruse--korruse lingid, hoonetevaheline-selgroog või vahemaad üle 100 m:Fiber uplinks - vask tops välja 100 meetrit; kiud saab läbi kilomeetrite 10G+.
Selle juhendi ülejäänud osas selgitatakse iga sellise valiku põhjendusi ja kompromisse.
1G vs. 2.5G vs. 5G: Kuhu maanduvad erinevused
Toores kiirusnumbrid on selged - 1 000 Mbps, 2500 Mbps, 5000 Mbps -, kuid tegelikud erinevused ilmnevad infrastruktuuri nõuetes, soojusvõimsuses, kuludes ja selles, mida iga tasand praktikas võimaldab.
| Parameeter | 1G (1000 BASE-T) | 2,5 G (2,5 GBASE-T) | 5G (5 GBASE-T) |
|---|---|---|---|
| Maksimaalne läbilaskevõime | 1 Gbps | 2,5 Gbps | 5 Gbps |
| IEEE standard | 802.3ab (1999) | 802.3bz (2016) | 802.3bz (2016) |
| Minimaalne kaabeldus | Cat5e | Cat5e (kuni 100 m) | Cat5e (kuni 100 m); Soovitatav Cat6 |
| Ühendus | RJ45 | RJ45 | RJ45 |
| Energiatarve | ~0,5 W pordi kohta | ~1–2 W pordi kohta | ~2–4 W pordi kohta |
| Switchi pordi maksumus (umbes) | $2–5 | $8–15 | $15–30 |
| Tagasiühilduv | 10/100 Mbps | 10/100/1000 Mbps | 10/100/1000/2500 Mbps |
| Tüüpiline kasutusjuht | Üldkontor, pärandseadmed | WiFi 6 AP üleslink, NAS, kodutarbija | Videotöötlus, mitme{0}}voo 4K, suure-tihedusega AP |
Kuluprognoosid kajastavad hallatud ja haldamata mitme-kontserni kommutaatori portide ligikaudset turuhinda 2026. aasta alguses. Tegelik hind varieerub sõltuvalt müüjast, portide arvust ja funktsioonide komplektist.
Paar punkti, mis kipuvad olema olulisemad kui töötlemata andmed. Esiteks on 2,5G-st saanud tarbija- ja tarbijariistvara de facto standardne mitme -kontserni tasand. Enamik WiFi 6 ja WiFi 6E ruutereid tarnitakse nüüd vähemalt ühe 2,5G WAN-pordiga. Paljud -keskklassi NAS-seadmed sisaldavad 2,5G NIC-sid. Emaplaaditootjad on alates umbes 2022. aastast tavaliste lauaarvutite plaatide puhul suures osas liikunud 1G-lt 2,5G-le. See kasutuselevõtukõver tähendab, et 2,5G-varustust on lihtne hankida ja see on üha soodsam.
Teiseks on 5G Ethernetil vähemalt praegu kitsam nišš -. See ilmub kõrgema-klassi hallatavates lülitites, ettevõtte pääsupunktides, mis koondavad liiklust mitmelt SSID-lt, ja tööjaamades, mis edastavad faile pidevalt võrgumällu. Riistvara on olemas ja töötab hästi, kuid hinnalisa üle 2,5G jääb märgatavaks. Paljude seadistuste puhul kõrvaldab 2,5G juba Gigabiti kitsaskoha ilma lisainvesteeringuid nõudmata.
Kaabeldus: see, mis teil juba on, tõenäoliselt töötab
See on osa, mis sageli üllatab inimesi, kes plaanivad mitme{0}}kontserni versiooniuuendust. Nii 2,5 GBASE-T kui ka 5 GBASE-T on spetsiaalselt loodud töötama paigaldatud Cat5e-kaablite kaudu kogu 100{11}}meetrise vahemaa tagant, mis on määratletud struktureeritud kaabeldusstandardites. Cat6 pakub lisaruumi ja seda soovitatakse üldiselt kasutada 5G töötamiseks keskkondades, kus kaablid on näiteks tihedas kanalis suurema läbirääkimisvõimega -, kuid 802.3bz spetsifikatsioon seda rangelt ei nõua.
Praktiline tähendus: kui teie hoone oli viimase 20 aasta jooksul igal ajal ühendatud Cat5e-ga, saate tõenäoliselt gigabitilt 2,5G või 5G-le üle minna, vahetades ainult lüliti ja lõpp-punkti riistvara. Uut kaablit ei tõmmata. Korduvalt-lõpetavaid plaastripaneele pole. Tüüpiliste kontorikeskkondade ja elamupaigaldiste jaoks muudab see multi-kontserni üheks kõige kuluefektiivsemaks-kiiruse uuenduseks - ostate porte, mitte infrastruktuuri.
See tähendab, et kaabli kvaliteet on suurematel kiirustel olulisem kui Gigabiti puhul. Halvasti otsaga pistikud, painutatud kaablid või 100{5}}meetrise piirangu vaevu ületavad trassid ei pruugi 5G puhul usaldusväärselt toimida. SMB juurutuste puhul on meil tõrkeotsing. Kõige tavalisem põhjus katkendlike linkide katkemises pärast mitme-kontserni uuendamist on riiulis kulunud plaastrijuhe, mitte horisontaalne kaabeldus. Kui näete läbirääkimisprobleeme, testige enne lüliti riistvara vahetamist kahtlast käitamist sihtkiiruse jaoks mõeldud kaabli sertifitseerijaga.
Kui vask saab otsa: Fiber Uplinkide roll
Multi-giga vask saab juurdepääsukihiga hästi hakkama, kuid iga võrk vajab lõpuks selgroogu, mida vask pakkuda ei suuda. Juurdepääsu{2}}kihi kiiruste tõustes 1G-lt 2,5G-le ja 5G-le, kasvab proportsionaalselt ka lülitite ja tuuma vaheline koondribalaius. Täielikult laetud 24{10}}pordiga 2,5G lüliti võib genereerida kuni 60 Gbps koguliiklust – ja see liiklus vajab teed tuumani.

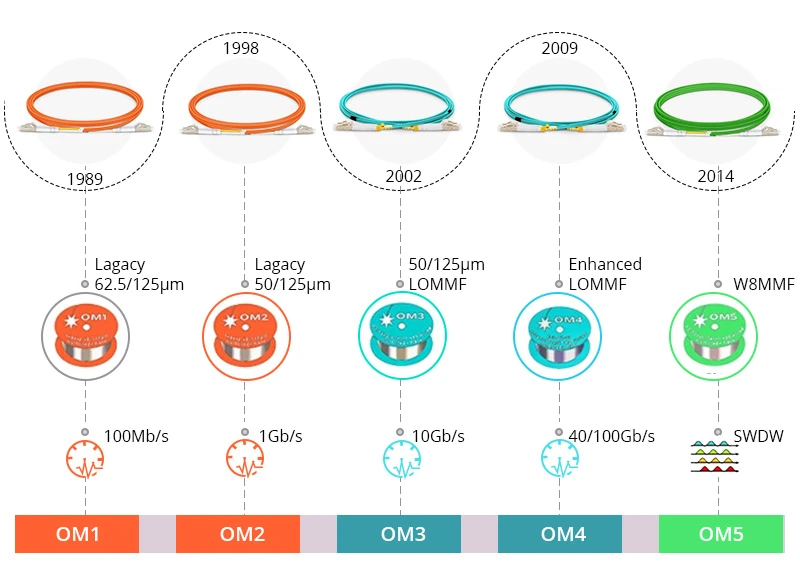

Siin teenivad kiudoptilised üleslingid oma koha. Hallatavad mitme{1}kongi lülitid sisaldavad tavaliselt ühte või kahte SFP+ või SFP28 pesa, mis aktsepteerivad fiiberoptilisi transiivereid. Andmekapis või külgnevate riiulite vahel jooksmiseksOM3 või OM4 mitmemoodiline kiudkoos lühikese ulatusega-optikaga saab mugavalt hakkama 10G-ga kuni 300–400 meetri kaugusel. eelnevalt-lõpetatudLC-to-LC kiudkaablidon nende linkide standardne ühendus.
Põrandast-põrandani- või hoonest-hooneni-ainultühemoodi{0}}kiudOS2 spetsifikatsiooniga on vaikimisi. Seotud LR (Long Reach) optikaga toetab ühe-režiim 10G kuni 10 km kaugusel - tunduvalt rohkem, kui ükski vasestandard suudab pakkuda. Valik ühe-režiimi ja mitmerežiimi vahel mõjutab kõiki lingis olevaid komponente: transiiverid, plaastrijuhtmed, adapterid ja lõppriistvara peavad kõik vastama kiu tüübile.
Praktikas on levinud mitmetasandiline arhitektuur: juurdepääsukihis on mitme{0}giga vask (2,5G või 5G-pordid, mis toidavad AP-sid ja lauaarvuteid), kusjuures fiiberoptilised üleslingid koondavad selle liikluse jaotus- või põhikihile 10G või 25G juures. See lähenemisviis hoiab pordi maksumuse servas madalal, pakkudes samal ajal ribalaiust seal, kus see on koondamispunktis kõige olulisem -. Siin loeb pistiku kvaliteet; halvasti poleeritud või saastunudkiudoptilised plaastrijuhtmedlisada sisestuskadu, mis võib pikematel jooksetel lingi marginaali kahjustada.
Uuendage eelarvet raiskavad vead
Mitmel{0}}kontserdil juurutamisel ilmnevad järjekindlalt mõned mustrid. Kõige tavalisem: multi-kongilüliti ostmine, kuid selle ühendamine Cat5 (mitte Cat5e) patch-juhtmetega. Algne Cat5 sagedus oli 100 MHz ja mõeldud 100 BASE-TX jaoks. Üldiselt ei toeta see usaldusväärselt 2,5 GBASE{12}}T ja 5 GBASE-T ei tule kõne allagi. Cat5e (tihemate läbikõnede spetsifikatsioonidega) on miinimum. Cat6 (250 MHz) pakub 5G jaoks paremat varu, eriti pikema aja jooksul. Tasub kontrollida kõiki keti lülisid -, sealhulgas nööri, mille keegi sahtli tagaosast välja tõmbas.
Veel üks sagedane probleem: eeldades, et kõik multi-kontserni lüliti pordid töötavad sama kiirusega. Paljud taskukohased multi-kontserni lülitid segavad näiteks porditüüpe - neli 2,5G-porti ja kaheksa 1G-porti. Enne juurutamist lugege pordi spetsifikatsioone. Määrake mitme-kontserdi pordid seadmetele, millest tegelikult kasu on: AP-d, NAS-id, redigeerimistööjaamad. Laserprinteri ühendamine 2,5G porti ei kiirenda kellegi printimist.
Kuumust on lihtne alahinnata. Multi-giga PHY kiibid tarbivad rohkem energiat kui Gigabit{2}}ainult räni ja see võimsus muutub soojuseks. Ventilaatorita lauaarvuti lülitid, mis töötavad hästi 1G sagedusel, võivad pidurdada või näidata pordi ebastabiilsust, kui kõik pordid töötavad 2,5G või 5G-l püsiva koormuse all. Kui vaikne toimimine on teie keskkonnas - konverentsiruumis, kodukontoris - oluline, otsige lüliteid, mis on spetsiaalselt loodud ventilaatoriteta mitme{10}}kongi tööks piisava soojuse hajumisega.

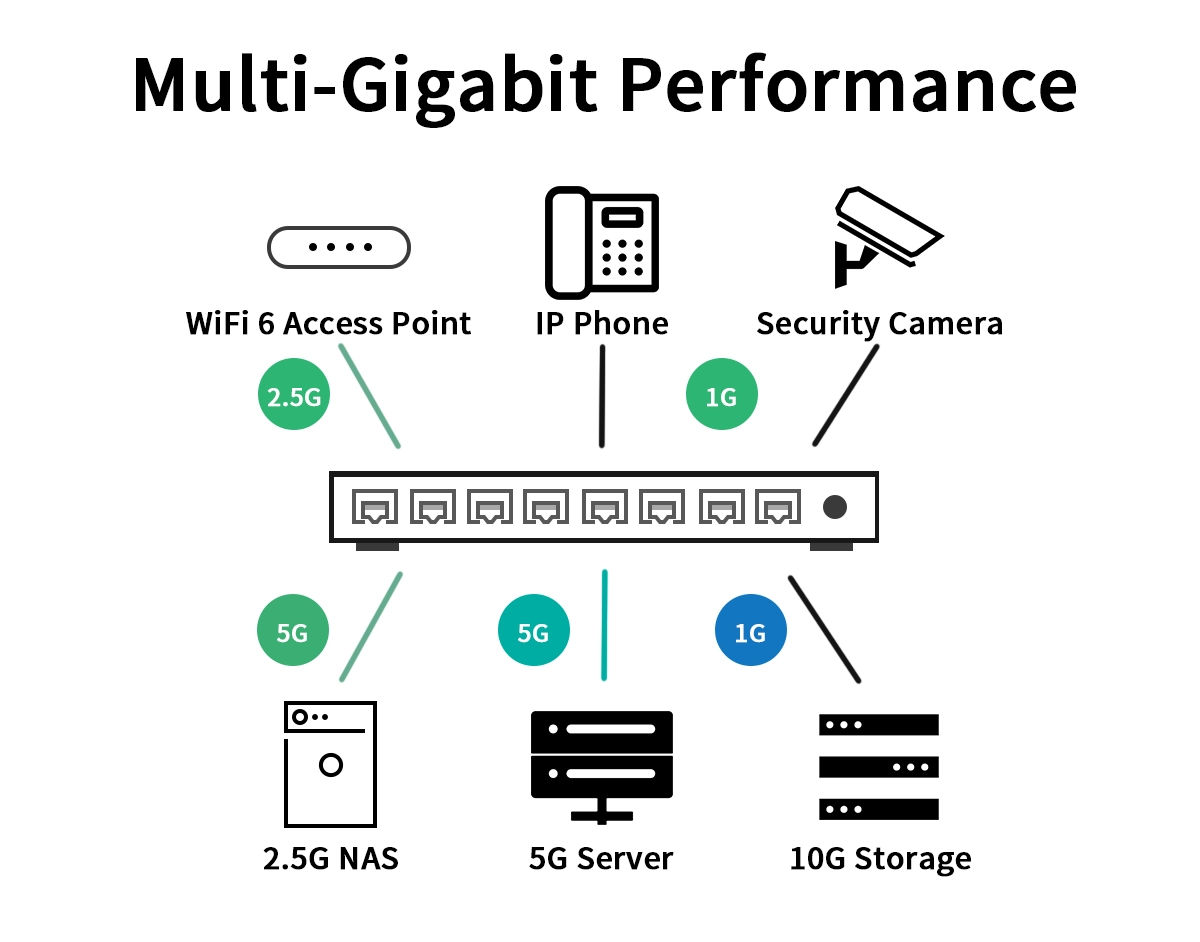

Kuhu iga kiirusaste praktikas sobib
Gigabit (1G)jääb õigeks üleskutseks lõpp-punktidele, mis ei tekita ega tarbi tihedat liiklust. Printerid, IP-telefonid, põhitööjaamad, IoT-andurid - need seadmed tarnitakse tavaliselt 1G NIC-idega ja neid ei kasutata suuremate pordikiiruste jaoks. Enamikus kontorivõrkudes ühendab enamik seinapistikuid endiselt Gigabit-seadmetega ja see tõenäoliselt lähiajal ei muutu.
2.5Gon tänapäeval enamiku uuenduste jaoks parim koht. Kui kasutate WiFi 6 või WiFi 6E pääsupunkte, võimaldab 2,5G üleslink AP-l töötada oma nimiläbilaskevõimele lähemal, selle asemel, et 1G traadiga ühendust piirata. Sama kehtib ka NAS-seadmete, meediumiserverite ja tööjaamade kohta, mis teisaldavad regulaarselt mitme{6}}gigabaidiseid faile. Enamikus SMB keskkondades tagab 2,5G kõige selgema jõudluse kasvu dollari kohta.
5Gon mõistlik nõudlikumate stsenaariumide jaoks: suure{0}tihedusega juhtmevaba juurutamine, kus mitu AP-d koondavad tihedat kliendiliiklust, videotöötluse töövood, mis tõmbavad võrgusalvestusest reaalajas suuri projektifaile, või server-, et vahetada linke, mis vajavad rohkem kui 2,5 G, kuid kus 10 G oleks töökoormuse jaoks{5}}üle. Meie kogemuse kohaselt kipub 5G-pordi kasutuselevõtt olema kõige tugevam hallatavates kommutaatorites, mis on suunatud VKEdele ja kesk{8}}ettevõtete keskkondadele, kus eelarve võimaldab pigem sihipäraseid uuendusi kui 10G täielikku väljaehitamist.
Korduma kippuvad küsimused
K: Kas 2,5G või 5G Etherneti pordi kasutamiseks on vaja uusi kaableid?
V: Enamikul juhtudel ei. IEEE 802.3bz spetsifikatsiooni kohaselt on nii 2,5 GBASE-T kui ka 5 GBASE-T loodud töötama olemasoleva Cat5e kaabli kaudu kuni 100 meetri ulatuses. Cat6 on soovitatav kasutada 5G jaoks keskkondades, kus on tihedad kaablikimpud või kaugusepiirangu lähedal. Algsel Cat5 kaablil (pre-Cat5e) puudub üldiselt usaldusväärseks mitme-kontserni signaalimiseks - vajalik läbirääkimiste jõudlus, kuigi tulemused võivad olenevalt kaabli vanusest, lõpetamise kvaliteedist ja töö pikkusest erineda.
K: Kas 5G Etherneti port on sama mis 5G mobiilside?
V: Ei. Need on täiesti sõltumatud tehnoloogiad, mis jagavad 5G silti. 5G Etherneti port pakub 5 Gbps juhtmega ühenduvust IEEE 802.3bz kohta. 5G cellular (NR) on traadita mobiilse lairiba standard, mille määrab 3GPP. Erinevad kiirused, erinevad füüsilised kandjad, erinevad standardkehad.
K: Kas 5G-port saab töötada seadmega, mis toetab ainult Gigabitit?
V: Jah. Mitme-kontserdi pordid on disainilt tagasiühilduvad. 5GBASE-T-port loob automaatselt-läbirääkimisi kuni 2,5G, 1G, 100M või 10M olenevalt ühendatud seadme võimalustest. Käsitsi seadistamine pole vajalik - lingi läbirääkimine on automaatne.
K: Millal on Fiber mõttekam kui multi{0}}vask?
V: Fiber kipub olema parem valik, kui jooksud ületavad 100 meetrit, kui vajate kiirust üle 5 Gbps (10G, 25G või rohkem) või kui muret tekitavad elektromagnetilised häired - tehasepõrandates, haiglate pildistamiskomplektides ja sarnastes keskkondades. See on ka vaikemeedium üleslinkide -lülitamiseks-mis tahes võrgus, kus juurdepääsukiht töötab 2,5 G või kõrgemal, kuna koondliiklus nõuab tavaliselt 10 G+ magistraalvõimsust.
K: Mis vahe on 2,5G ja 5G vahel tegeliku-kasu maailmas?
V: Enamiku kodu- ja väikekontori seadistuste puhul kõrvaldab 2,5G Gigabiti kitsaskoha madalaima hinnaga ja kõige laiema riistvara kättesaadavusega. Hüpe 2,5G-lt 5G-le kahekordistab läbilaskevõimet, mis on oluline püsivate suurte -failide edastamiseks (video tootmine, andmebaasi replikatsioon) või pääsupunktide jaoks, mis koondavad suurt kliendiliiklust. Kui teie igapäevane töövoog ei hõlma mitme-gigabaidiste failide regulaarset teisaldamist, pakub 2,5G sageli parimat uuendusinvesteeringu tasuvust.
K: Mitme{0}}kontserni uuendamise planeerimine
V: Olenemata sellest, kas liigute juurdepääsukihis Gigabitilt 2,5G-le, kasutate suure-ribalaiusega tööjaamade jaoks 5G-porte või lisate kiudoptilisi üleslinke, et toetada suurenenud koondamiskoormust, teie praegu tehtavad infrastruktuuriotsused kujundavad teie võrgu jõudlust aastateks. Vase pordi kiiruste, kaablite ja õige kombinatsiooni hankiminefiiberoptilised ühendusedsõltub teie konkreetsest liiklusprofiilist, vahemaa nõuetest ja kasvuplaanidest. Kui töötate nende kompromissidega ja vajate abi üleslingi disaini jaoks õigete plaastrijuhtmete, pistikute või kiutüübi valimisel, saab meie insenerimeeskond teiega koos valikud läbi vaadata.
