Fiiberoptilised kaablid (FTB) on kompaktne korpus, mis ühendab, ühendab ja korrastab kiudoptilised kaablid kaabli kulgemise lõpp-punktis.See ühendab sissetulevad kiudude kiud fusioonpleissimise kaudu patsidega, seejärel suunab need patsid adapteriportidesse, kuhu ühendatakse plaastrijuhtmed. Enamik ostjaid ei näe selle definitsiooniga vaeva. Neil on probleeme õige tüübi, portide arvu, adapteri vormingu ja kaitsetaseme valimisega oma konkreetse installikeskkonna jaoks - ning sealt saavad alguse enamik välditavaid juurutusprobleeme.
See juhend keskendub otsustele, mis on tegelikult olulised fiiberopside määramisel ja paigaldamisel, selle asemel, et korrata põhitõdesid, mida leiate mis tahes toote andmelehel.
Mis on tegelikult kiudterminalkarbi sees

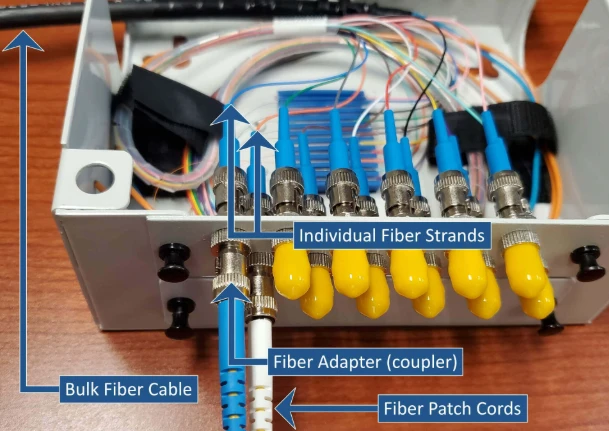

Iga FTB, olenemata kaubamärgist või mudelist, sisaldab kolme funktsionaalset rühma. Korpus tagab füüsilise ja keskkonnakaitse. Ühendusalus haldab kaablikiudude ja kaablikiudude vahelisi liitmispleisefiiberoptilised patsid. Ja adapteri paneel esitab välismaailmale pistikupesad.
Korpuse materjal sõltub paigalduskeskkonnast. Siseseadmetes kasutatakse tavaliselt ABS-i või PC+ABS-i segusid: kerge, leegiaeglustav, odav. Välisseadmed vajavad kas UV-stabiliseeritud kummist-tihenditega polümeeri või elektrostaatilise pihustuskattega külm-valtsitud terast. Erinevus pole kosmeetiline. Välisseinale paigaldatud siseruumides -reitinguga ABS-karp hakkab päikese käes kaitstud kohas 18 kuu jooksul kriidistuma ja pragunema ning kui tihend katki läheb, jõuab niiskus ühendusaluseni. Sel hetkel ei kaitse kast midagi.

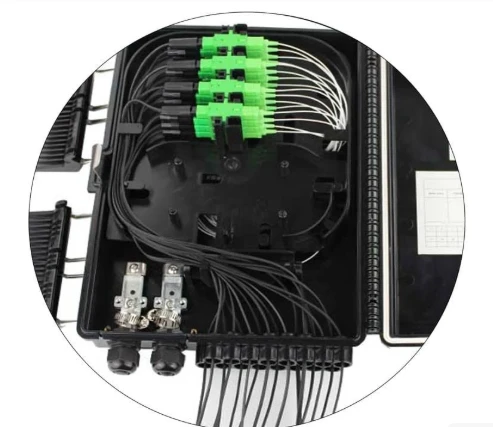

Ühendusalus on koht, kus toimub tegelik optiline töö. Kaablikiud eemaldatakse, lõhustatakse ja liidetakse patsi kiududeks üksikute splaissihoidikute sees. Liigne kiud keritakse hoiusilmustesse. Siin on olulised kaks numbrit: kui palju ühenduskohti salv mahutab ja kas marsruutimiskanalid rakendavad minimaalset painderaadiust. Standardne G.652D ühemoodiline kiud vajab vähemalt 30 mm painderaadiust. Painde-tundetu G.657A2 kiud talub vaid 10 mm, mistõttu on sellest saanud kitsastes -ruumilistes FTB disainides vaikeseade. Alus, mis sunnib kiud tugevamatesse painutustesse kui kiutüüpi toetab, põhjustab makropainde kadu -, mis ilmneb OTDR-jäljel, kuid mida on peaaegu võimatu parandada ilma uuesti{14}}pleissimiseta.
Adapteri paneel hoiabfiiberoptilised adapterid- pistikupesad, mis võtavad vastu allavoolu seadmete plaastrijuhtmeid. SC/APC-adapterid on FTTH- ja PON-võrkude standard, kuna nende 8-kraadise nurga all olev poleerimine lükkab tagasivoolukadu alla –60 dB, mis on ülesvoolu edastuskvaliteedi jaoks oluline. LC-adapterid domineerivad andmekeskuste keskkondades, kus porditihedus on prioriteet. Adapteritüüpide segamine ühes FTB-s on hübriidadapteritega tehniliselt võimalik, kuid see tekitab hoolduse ajal segadust ja seda tuleks vältida, välja arvatud juhul, kui sellel on selge tehniline põhjus. Kui te pole kindel, millist konnektori ökosüsteemi teie sait vajab, siis see jaotusneli levinumat kiudoptilise pistiku tüüpikatab kompromissid.
Fiber-terminalboksi - tüübid ja kui igaühel on mõtet
FTB klassifitseerimine pole keeruline, kuid keskkonnale vale valik on üks levinumaid hankevigu. Siin on see, mis eristab põhitüüpe praktikas, mitte ainult teoorias.

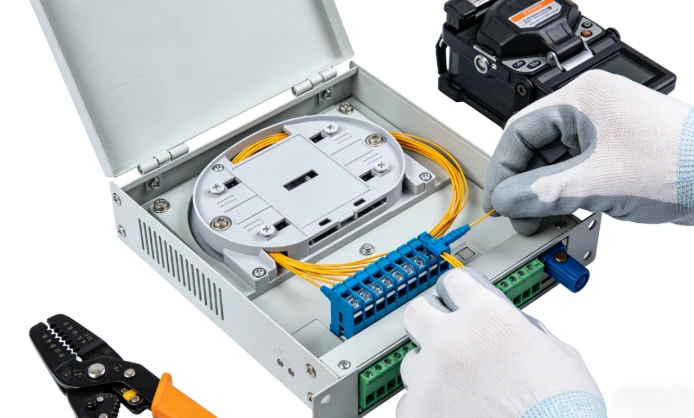

Seinale{0}}kinnitatavad FTB-don FTTH ja väikeste{0}}kontorite juurutamise tööhobune. Need kinnitatakse poltidega seina külge või istuvad nõrga vooluga -jaotuskapis, toetavad 2–24 kiudsüdamikku ja kasutavad ümberpööratavat-avatavat või eemaldatavat katet. Paigaldamine võtab minuteid - kaks kuni neli kruvi ja kaablitihend -, mistõttu määratakse need suure-mahuga elamurajatiste puhul, kus tööjõu{10}}ühiku hind peab jääma madalaks. Kompromiss on piiratud liitmisaluse ruumiga: kui teil on vaja integreerida PLC-jaotur või käsitseda rohkem kui 24 südamikku, on seinakinnituskast kiiresti täis.
Rack{0}}paigaldatud FTB-dminna standardsetesse 19{5}}tollistesse riiulitesse andmekeskustes, keskkontorites ja telekommunikatsioonivarjupaikades. Need libisevad välja, et pääseda juurde splaissingusse, pakuvad suuremat porditihedust (24, 48, kuni 96 kiudu) ja toetavad nii ristühenduse kui ka vastastikuse ühendamise arhitektuure. Lisakulu ühiku kohta on õigustatud keskkondades, kus kaablihalduse distsipliin ja tulevane mastaapsus kaaluvad üles korpuse hinna.

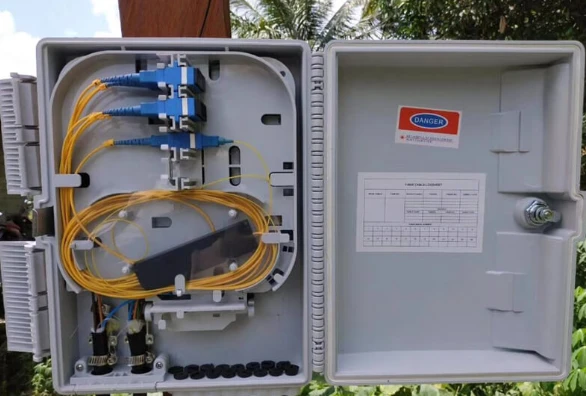

Õues kasutatavad FTB-don ehitatud varrastele- või välisseinale-kinnitamiseks. Suletud tihendid, UV--kindlad kestad, korrosioonikindel-riistvara ja töötemperatuuri taluvus ligikaudu –40 kraadist +75 kraadini. IP reiting on siin kõige olulisem spetsifikatsioon - ja üks kõige sagedamini valesti hinnatud. Varjatud koridoris töötab IP54-klassi kast. Ranniku maantee ääres asuv post vajab IP68. Kastid väljal ebaõnnestuvad, kui määrate tegelike saiditingimuste asemel sildi ("välistingimustes hinnatud") järgi.
Lauaarvuti FTB-don kerged kaasaskantavad üksused katsekeskkondadesse, ajutistesse splaissijaamadesse või väikestesse kohtadesse, kus püsikinnitus on ebapraktiline. Nad ohverdavad mugavuse nimel keskkonnakaitse.
Kiirvalikuviide
| Juurutamise stsenaarium | Soovitatav tüüp | Ühine sadamate arv | Adapter | Võtmenõue |
|---|---|---|---|---|
| FTTH siseruumides (ühekodu) | Seina{0}}kinnitus | 4 / 8 | SC/APC | Kompaktne suurus, ühendusalus 1–2 kaabli jaoks |
| Korter / MDU püstik | Seina-kinnitus või väli | 8 / 12 / 24 | SC/APC | Jaoturi ühilduvus, kaabli sisestuste arv |
| Andmekeskus / keskkontor | Rack{0}}kinnitus | 24 / 48 / 96 | LC | Pordi tihedus, libistage{0}}välja salve juurdepääs |
| Välisjaotuspunkt | Väljas suletud kast | 8 / 12 / 24 | SC/APC | IP65+ reiting, UV- ja niiskuskindlus |
| Ajutine / katsekoht | Töölaud | 4 / 8 / 12 | Varieerub | Kaasaskantavus, kiire seadistamine |
Kasulik rusikareegel: täitke kasti esimesel päeval umbes 60–70% mahust. Ülejäänud pearuum neelab tulevase kasvu ilma täieliku korpuse vahetuseta.
Mõned "mitte" juhised säästavad rohkem raha kui mis tahes valikutabel. Ärge kasutage seinale-kinnitavat FTB-d, kui teate juba, et PLC-jaotur peab sisse mahtuma -, aluse ruumi on parimal juhul vähe. Ärge eeldage, et IP65 katab kõik välistingimustes kasutatavad objektid; katmata postide kinnitused ja rannikukohad vajavad IP68. Ja ärge kasutage LC-adapterit vaikimisi ainult seetõttu, et need on väiksemad, kui ülejäänud sait on üles ehitatud SC/APC-le - pistikute mittevastavuse parandamine maksab rohkem, kui tiheduse suurendamine väärt on.
Levinud kiudvõrgu terminalikarbi valimise vead
Enamik FTB probleeme ei ole põhjustatud defektsest riistvarast. Need on põhjustatud enne kasti tellimist tehtud tehnilistest vigadest. Korduvalt tuleb ette neli viga.
Adapteri tüübi valimine olemasolevat plaastrikaablit kontrollimata.Projektides, kus FTB määrab üks meeskond ja plaastrijuhtmed tellib teine, läheb see sagedamini valesti kui peaks. SC/APC adapteri paneel on kasutu, kui saidil on juba sahtel täis SC/UPC džempreid. Nurga all olevad-poleerimis- ja lamedad-poleerimisrõngad ühinevad füüsiliselt, kuid liideses olev õhupilu tekitab peegeldusnaelu, mis halvendab PON-i ülesvoolu jõudlust. Enne adapteripaneelile lukustamist kontrollige konnektori ökosüsteemi.
Väliskastide valimine tegeliku IP reitingu asemel turundusmärgise järgi."Outdoor rated" ei ole IP-klass. Kast, millel on silt "välistingimustes", võib olla IP54, mis tähendab, et see on veepritsmekindel, kuid mitte pideva vihma või survepesu korral. Kui paigalduskoht on ilmastikumõjude käes, kontrollige konkreetset IP-numbrit tingimustega, millega kast tegelikult kokku puutub, - mitte spetsifikatsioonilehel eeldatavate tingimustega.
Sadama vaba võimsuse alahindamine.12-tuumaline kast on veidi kallim kui 8-tuumaline karp. Kahe aasta pärast 8-südamikuga karbi asendamine 12-südamikuga kasti vastu – sealhulgas veoautode rullumine, taasliitmine ja seisakuaeg – maksab mitu korda rohkem kui hinnavahe. Spetsifikatsioon kasvuks.
Jaoturi vormiteguri ühilduvuse ignoreerimine.Kui juurutuskava nõuab aPLC optiline jaoturklemmikarbi sees peab liitmiku aluse paigutus ja korpuse sügavus vastama jaotusmoodulile -, tavaliselt mini-toru või ABS-kasseti kujuga. Mitte iga FTB pole selleks loodud. Kontrollige sisemõõtmeid ja aluse konfiguratsiooni, enne kui eeldate, et jaotur sobib.
PLC-jaoturite integreerimine fiiberklemmkastidesse
Rohkem FTTH-operaatoreid ühendavad nüüd tükeldamise ja lõpetamise funktsiooni samas korpuses. Selle asemel, et juhtida kiudu eraldi jaotuskapist allavoolu asuvasse klemmikarpi, asub jaotur otse FTB pleisimisalusel. Toitekaabli kiud ühendub jaoturi sisendiga; iga jaoturi väljund on ühendatud patsiga, mis lõpeb adapteri paneelil. Abonendid ühendavad kaablite kaudu, mis on ühendatud nende esipaneeli{3}}adapteritega.
See toimib, kuna PLC-jaoturid on 1260–1650 nm tööribas{0}}sõltumatu lainepikkusest. Üks integreeritud FTB suudab samaaegselt käsitleda GPON-i allavoolu lainepikkusel 1490 nm, ülesvoolu 1310 nm juures ja RF-video ülekatet 1550 nm juures. Täiendavat filtreerimisriistvara pole vaja.
Vähem korpuseid tähendab vähem ühenduspunkte, lühemaid kiudude liikumisteid ja lihtsamat dokumentatsiooni - vähem paigaldustööd, vähem pidevat hooldust. Piirang on korpuse suurus: seinakinnitus-fiiberoptiline klemmikarp1 × 8 jaotur jätab tagavarakiu ladustamiseks piiratud ruumi, nii et paigaldus peab olema puhas. Projektide puhul, kus portide arv, adapteri vorming ja jaoturi integreerimine tuleb kõik koos kinnitada, on kasti paigutus olulisem kui andmelehel pealkirja maht. Üksikasjaliku mehaanika kohta selle kohta, kuidas signaalid läbi nende korpuste liiguvad, leiate sellest tehnilisest ülevaatestkuidas kiudoptiline klemmikarp töötabkatab sisemise signaalitee.
Paigaldus- ja hooldustavad, mis on tegelikult olulised
Kaks installietappi põhjustavad kõige rohkem probleeme ja mõlemad on välditavad.
Esimene on saastunud splaissimine. Määrdunud kiu ots tekitab 0,3–0,5 dB liigset sisestuskadu pleissi kohta -, mis on piisav selleks, et lükata PON-i piirlüli vastuvõtja tundlikkuse läve alla. Enne lõikamist puhastage kõik kiu otsad ebemevabade salvrätikute ja IPA-ga. Kontrollige pärast lõikamist kiudmikroskoobiga. Kui seal on nähtavat saastumist, puhastage ja lõigake uuesti-. Sellele etapile kuluv aeg on tühine, võrreldes ajaga, mis kulub suure{10}}kaoga pleissi tõrkeotsingule pärast karbi sulgemist.
Teine on kaablitihendi pöördemoment. Liigne pingutamine purustab kaabli kesta ja pingestab sees olevaid kiude. Vähene-pingutamine võimaldab niiskuse sissepääsu kuude jooksul. Järgige tootja määratud pöördemomendi väärtusi. See ei ole samm, kus "kätt pingul pluss natuke" on pöördemomendi mutrivõtme vastuvõetav asendaja.
Pideva hoolduse jaoks on kiudklemmi karbid passiivsed ja nõuavad minimaalset tähelepanu -, kuid mitte nulli. Praktiline ajakava: visuaalne kontroll ja konnektori otsa-puhastus iga 12–18 kuu järel sisepaigaldiste puhul, iga 6 kuu järel välistingimustes või karmides{6}}keskkondades. Kontrollige kaablitihendi tihendeid pragude või survekomplekti suhtes. Kui säilitate iga kasti OTDR-i algtaseme kirjed, tuvastavad võrdlusjäljed järkjärgulise splaissimise halvenemise ammu enne, kui see põhjustab abonendi katkestuse.
Korduma kippuvad küsimused
K: Kas ma vajan SC/APC või SC/UPC adaptereid FTTH kiudterminali kasti?
V: SC/APC peaaegu kõigil juhtudel. PON-arhitektuurid on tundlikud tagasipeegelduste suhtes ja SC/APC nurga all olev ümbris tagab tagasivoolukadu alla –60 dB võrreldes SC/UPC –50 dB-ga. Ainus levinud erand on punkt-{4}}punkt--aktiivsed Etherneti juurutused, mille puhul eelarve on andestavam.
K: Mis vahe on kiudterminalkarbil ja kiudühenduse sulgemisel?
V: Fiiberklemmikarp lõpetab kiud ja sellel on ühendatud adapteri pordid plaastrijuhtme juurdepääsuks. Splaisskinnitus kaitseb kahe kaablisegmendi vahelisi keskmisi -laiendeid, kuid ei võimalda juurdepääsu konnektoritele. Kui teil on vaja pistikjuhtmeid ühendada või kaableid kohapeal maha visata, vajate klemmikarpi. Kui ühendate lihtsalt kaks kaablitrassi maapinnal või õhust, on splaisskinnitus õige toode.
K: Kuidas valida 8-tuumalise, 12-tuumalise ja 24-tuumalise FTB vahel?
V: Loendage kiud, mida peate täna lõpetama, ja lisage seejärel 30–50% tulevase kasvu jaoks. Ühe -perekonna FTTH langus nõuab tavaliselt 4-tuumalist või 8-tuumalist kasti. 6–8 ühikut teenindav MDU püstik vajab 12 või 24 südamikku. Kui karbi sisse paigaldatakse PLC-jaotur, määrab jaoturi väljundi arv minimaalse pordinõude – 1 × 8 jaotur vajab vähemalt 8 väljundporti pluss kõik läbivad kiud.
K: Kas IP65 on piisav kõigi välistingimustes kasutatavate kiudvõrgu terminalikarpide paigalduste jaoks?
V: IP65 saab hakkama enamiku varjatud välistingimustes - räästa all, tänavakappide sees või mõne peakaitsega hooneseintel. Täielikult avatud postide, rannikualade või tugeva tolmu või tööstuslike osakestega piirkondade jaoks on IP68 kummitihenditega -turvalisem valik. Kulude erinevus on põllu asendamise maksumusega võrreldes väike.
K: Kas üks klemmikarp toetab nii kiudude ühendamist kui ka PLC-jaoturi paigaldamist?
V: Jah, paljud mudelid on selleks loodud. Ühendusalusel peab olema mini-toru või ABS-kassetijaoturi jaoks spetsiaalne ala või kinnitusklamber. Kontrollige enne tellimist sisemõõtmeid -. Mitte kõigil FTB-korpustel ei ole piisavalt sügavust, et mahutada jaotusmoodul standardsete ühendushoidikute ja kiudude salvestusaasade kõrvale.
