Fiiberoptiline kiire pistik: mehaaniline liitmine vs liitliit

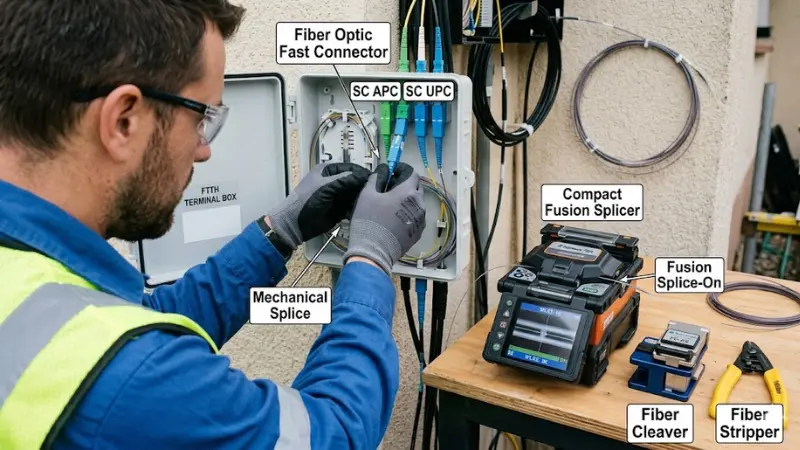

Kiudoptiline kiirpistik võimaldab paigaldajatel lõpetada optilise kiu otse väljal - vahepaneelil,FTTH klemmikarp, optiline jaotusraam või väljastuspunkt -, ootamata tehases-valmistatud kaablikomplekte. Seda võidakse nimetada ka fiiberoptiliseks kiirühenduseks, välja-paigaldatavaks kiudühenduseks või väljakoostu pistikuks.

Enamiku FTTH- ja juurdepääsuvõrguprojektide puhul ei ole tegelik küsimus mitte ainult selles, mis on kiirliides, vaid ka seda, millist väljalõpetamismeetodit kasutada: mehaanilist ühendusliidet või liitliidet{0}}. Vastus sõltub teie lingi kadumise eelarvest, kaabli tüübist, installikeskkonnast, saadaolevatest tööriistadest ja sellest, kas ühendus on ajutine või püsiv.

Selles juhendis kirjeldatakse mõlemat meetodit üksikasjalikult - kuidas need töötavad, kus kumbki kõige paremini toimib ja mida installimise ajal jälgida -, et saaksite valida õigefiiberoptiline kiire pistikteie projekti jaoks.

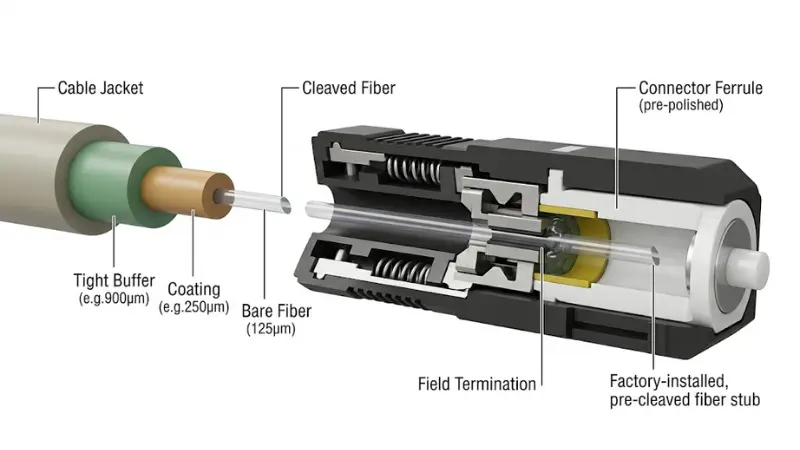

Mis on kiudoptiline kiire pistik?

Fiiberoptiline kiirpistik on pistik, mis on mõeldud kohapealseks paigaldamiseks-. Selle asemel, et tellida-lõigatud plaastrijuhe või poleerida käsitsi palja ümbris, eemaldab paigaldaja kaabli, lõikab kiu lõhki ja sisestab selle mehaanilisse joonduskonstruktsiooni või ühendab selle tehase-poleeritud pistikuga. Tulemuseks on välja-lõpuga konnektor, mis on testimiseks ja teeninduseks valmis.

Tüüpilised rakendused hõlmavad järgmist:

• FTTH-kaabli ots abonendi seinakontaktides, klemmikarpides või sisejaotuspunktides
• Kiudude jaotus sisseoptilised jaotusraamid (ODF) ja patch-paneelid
• Erakorraline kiudude taastamine, kui{0}}eelvalmistatud kooste pole kohapeal saadaval
• Ajutised lingid ehitamise, katsetamise või võrgu kasutuselevõtu ajal
• Sisekaablite ja viimase{0}}miili juurdepääsuvõrgu projektid

Enamik kohapeal{0}}paigaldatavaid konnektorilahendusi jaguneb kahte kategooriasse: mehaanilised liitmikud ja liitmikühendused{1}}. Mõlemad loovad kasutatava optilise ühenduse, kuid erinevad oluliselt kadude jõudluse, pikaajalise-töökindluse, tööriistanõuete ja kulu poolest.

Kas konnektori liitmik{0}}on ikka "kiireühendus"?

Rangelt võttes kasutavad paljud paigaldajad terminit "kiire konnektor", et viidata mehaanilistele ühenduspistikutele -, mida saate paigaldada raiuti, mõne käsitööriista ja ilma liitliistuta. Kuid liitmike liitmik-on ka väljalõpulahendus ja neil on sama eesmärk: luuakse kohapeal ühendatud kiuots ilma tehases poleerimata.

Selles juhendis käsitleme mõlemat kui väljal{0}}installitavat konnektorivalikut ja võrdleme neid kõrvuti, et saaksite otsustada oma tegelike projektinõuete, mitte terminoloogia põhjal.

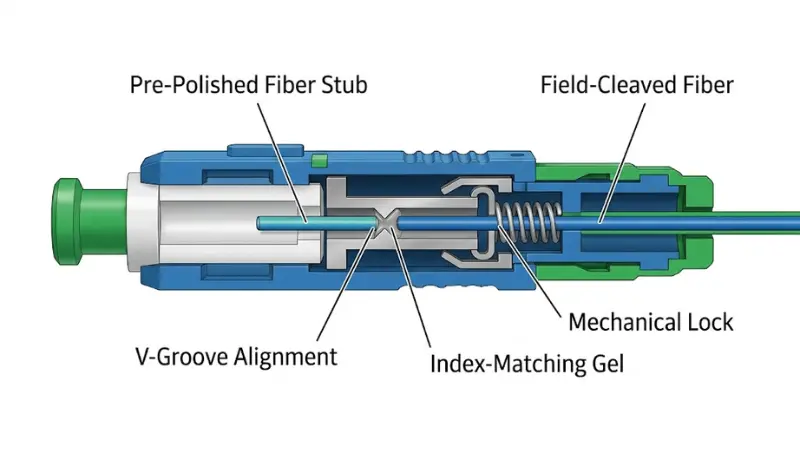

Mehaaniline kiudoptiline kiire pistik: kuidas see töötab

Mehaaniline ühenduskiirkonnektor sisaldab lühikest, tehases{0}}poleeritud kiudotsa-, mis on eelnevalt kinnitatud pistiku ümbrisesse. Põllul joondab paigaldaja eemaldatud ja lõhustatud kiu selle tüvikuga, kasutades täpset V-soont või sarnast joondusmehhanismi. Indeks-sobiv geel kahe kiu otsa vahel vähendab Fresneli peegeldust ja aitab minimeerida optilist kadu ristmikul.

Paigaldamise järjekord on lihtne: eemaldage kaabli ümbris ja kate tootja määratud pikkuseni, puhastage katmata kiud, lõigake see lõhki, libistage see pistiku korpusesse, kuni see puutub kokku eelnevalt -poleeritud otsaga, ja lukustage mehhanism oma kohale.

Mehaanilised kiirpistikud on saadaval tavalistes liidesetüüpides, sealhulgasSC APC, SC UPCja LC konfiguratsioonid ning need võivad olenevalt toote disainist töötada nii ühe- kui ka mitmemoodilise kiuga.

Mehaaniliste kiirühenduste eelised

Madalam sisenemiskulu

Suurim eelis on see, et fusioonliitjat pole vaja. Väikese FTTH-kasutuse või remondimeeskonna jaoks, kes tegeleb aeg-ajalt lõpetamisega, eemaldab see suurima üksiku seadmekulu. Alustamiseks piisab lihtsast tööriistakomplektist, mis sisaldab lõikurit, eemaldamistööriistu, puhastusmaterjale ja visuaalset veaotsijat.

Kiirus põllul

Kogenud paigaldaja saab mehaanilise kiirühenduse valmis mõne minutiga. FTTH-kaabli töö puhul -, kus pistik paigaldatakse sageli kompaktsesse klemmikarpi või piiratud ruumiga seinakontakti -, on kiirus oluline, eriti kui meeskonnal on päeva jooksul lõpetada kümneid tellijaid.

Kaasaskantavus

Kitsastes ruumides, nagu koridoris olevad jaotuskastid, õhupostid või kliendi ruumid, ei pruugi täieliku fusiooniliidese kandmine olla otstarbekas. Mehaaniline pistikukomplekt mahub rihmakotti.

Kasulik ajutiseks või erakorraliseks taastamiseks

Kui kaabel on kahjustatud ja ühendus peab kiiresti taastuma, võib mehaaniline kiirpistik taastada teenuse püsiva remondi ajal. TheFiber Optic Association (FOA)märgib, et mehaanilisi ühendusi kasutatakse tavaliselt kiireks taastamiseks ja eel{0}}poleeritud liitmikühenduste rakendusteks.

Mehaaniliste kiirühenduste piirangud

Suurem sisestuskaotuse oht

Kuna väljakiudu ja eelpoleeritud tünni hoitakse koos pigem mehaaniliselt, Vastavalt FOA kaoeelarve juhistele võib eel-poleeritud või mehaaniliste liitmikühenduste planeerimisväärtus olla kuni 0,75 dB TIA-568 standardi kohta, võrreldes 0,3 dB-ga liim--poleerimis- või liitliitmikes{10}}. Praktikas töötab hästi paigaldatud mehaaniline pistik maksimaalsest paremini, kuid veapiir on väiksem.

Tootmiskaotus sõltub suuresti täitmisest

Kui indeks-sobiv geel on saastunud, lõhenemisnurk on välja lülitatud või kiud ei asetse korralikult vastu tüve, võib peegeldusvõime suureneda -SC APC rakendusedkasutatakse PON-võrkudes, kus tagastuskao spetsifikatsioonid on ranged.

Pikaajaline{0}}mehaaniline stabiilsus

Kiude hoitakse paigal, mitte püsivalt ühendatud. Aja jooksul võivad vibratsioon, termotsüklid või kaabli liikumine joondust nihutada, eriti välistingimustes või halvasti kaitstud korpustes.

Keskkonnatundlikkus

Niiskus, tolm ja temperatuurimuutused võivad mõjutada indeksiga-vastavat geeli ja mehaanilist joondamist. Välistingimustes langevate FTTH-de või äärmuslike temperatuuridega kohtades on korpuse korralik kaitse oluline.

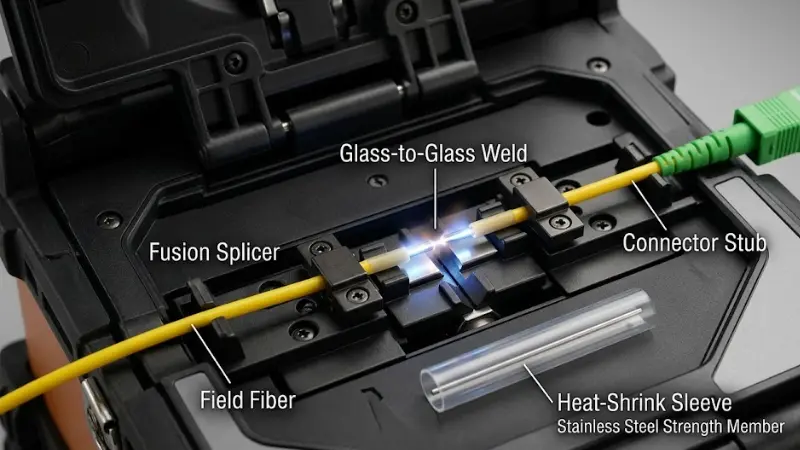

Fusion Splice{0}}Connektoris: kuidas see töötab

Konnektori liitmik-kasutab lühikest tehase-poleeritud kiudpatsi, mis on juba ühenduspesasse paigaldatud. Põllul paigaldaja ribastab ja lõikab sissetuleva kiu, seejärel kasutab afusiooniliitjajäädavalt sulama ja ühendama kaks kiuotsa. Pärast splaissimist kaitstakse liigendit termokahaneva hülsi või integreeritud kaitsekattega.

See meetod asendab mehaanilise joondamise tegeliku klaas-klaasi-keevisõmblusega, mis välistab täielikult õhuvahe ja indeksiga-sobiva geeli.

Fusion Splice'i eelised{0}}Konnektoritel

Madalam ja ühtlasem splaissikadu

Fusion splaissing tekitab püsiva vuugi, kus kiudude südamikud sulatatakse kokku. FOA soovitab kaotuse eelarve arvutamisel planeerimisväärtuseks 0,15 dB ühemoodilise fusioonliitmike kohta ning kogenud tehnikud saavutavad rutiinselt alla 0,1 dB tulemusi. Kombineerituna tehase-poleeritud konnektori otsaga, tagab konnektori liitliide{5}} tavaliselt väiksema sisestuskadu kui mehaaniline alternatiiv.

Tugevam füüsiline liiges

Sulamisliit on püsiv keevisõmblus. See ei nihku ega halvene vibratsiooni, termilise tsükli või kaabli pinge tõttu nii, nagu mehaaniline joondus seda teha saab. See on oluline väliste splaissi sulgemiste, magistraalmarsruutide ja mis tahes ühenduste puhul, mis peavad püsima stabiilsena aastaid.

Sobib paremini üherežiimiliste ja väikese{0}}kaoga linkide jaoks

Ühemoodiline kiudmille südamiku läbimõõt on umbes 9 µm, nii et isegi väikesed joondusvead võivad põhjustada mõõdetavat kadu. Fusion splaissing pakub tihedat põhijoondust, mida ühemoodilised võrgud nõuavad, muutes selle eelistatud lõpetamismeetodiks pikamaa-, magistraal- ja suure{3}}jõudlusega juurdepääsulinkide jaoks.

Usaldusväärne professionaalsete vastuvõtutestide jaoks

Kui projekt nõuab dokumenteeritud sisestuskadu ja OTDR-testi tulemusi, - nagu enamik operaatorite ja ettevõtete juurutusi teeb -, muudab konnektorite fusiooniliitmike-järjepidevus aktsepteerimiskriteeriumide läbimise lihtsamaks.

Liitmike ühendamise{0}}piirangud

Kõrgem varustuse hind

Liitliitja, täppislõikur, liitmiskaitsemuhvid ja toiteallikas kujutavad endast märkimisväärset esialgset investeeringut. Töövõtja jaoks, kes lõpetab ainult aeg-ajalt, ei pruugi see olla õigustatud.

Rohkem oskusi ja seadistamisaega

Ehkki tänapäevased liitmikud automatiseerivad kiudude joondamise ja kaarejuhtimise, vajab paigaldaja siiski õiget ettevalmistustehnikat - puhast eemaldamist, õiget lõhenemispikkust, kaare kalibreerimist ja pleisimiskaitset. Ühe abonendi kohas tehtava erakorralise remondi korral võib seadistamise ja mahavõtmise aeg ületada tegelikku liitmisaega.

Püsiv ühendus

Pärast splaissimist ei saa liigendit uuesti töödelda. Kui link tuleb ümber-marsruutida või pistik välja vahetada, tuleb kiud katkestada ja uuesti-lõpetada.

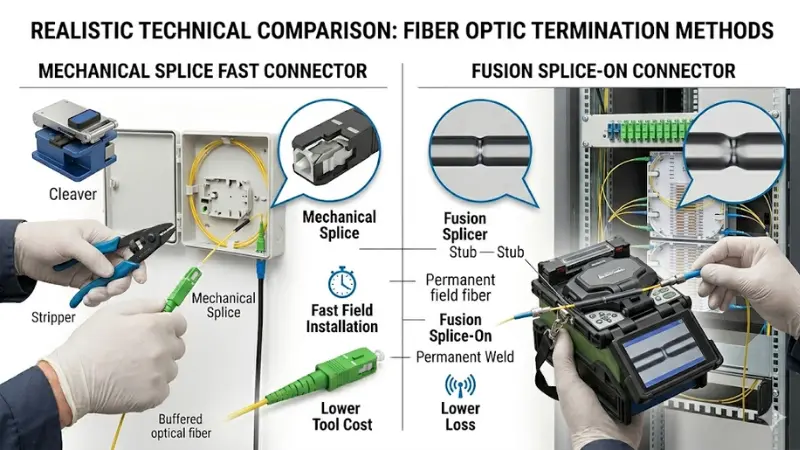

Mehaaniline liitmine vs fusioonliitmine: kõrvuti{0}}võrdlus-

Märkus. Tegelikud kadude väärtused sõltuvad kiu tüübist, lõhenemise kvaliteedist, pistiku konstruktsioonist ja tehnikute oskustest. Kontrollige alati oma projekti lingi kadumise eelarvet.

Soovitatavad pistikutüübid rakenduse järgi

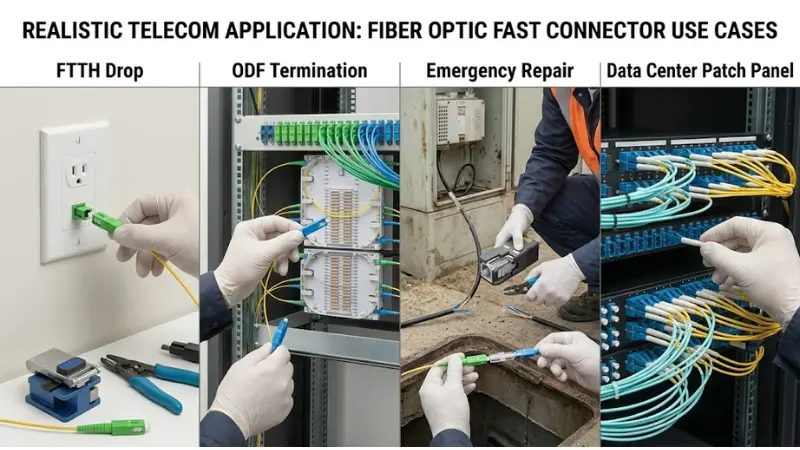

Õige kiire pistiku valimine: rakendusstsenaariumid

FTTH Drop Cable paigaldamine

Tüüpilise FTTH-projekti korral lõpetab paigaldaja kaabli abonendi juuresklemmikarpvõi seina-pistikupesa, mis ühendab sissetuleva kiu SC APC või SC UPC liidesega, mis ühildub ONU või ONT-ga. Tööruumiks on sageli seinale või koridori jaotuskarbi sisse paigaldatud väike plastümbris, kus paigaldaja peab kiu mõne minuti jooksul eemaldama, lõikama ja lõpetama.

Selle stsenaariumi puhul kasutatakse laialdaselt mehaanilisi kiirühendusi, kuna need on kiired, ei vaja liitmike ja maksavad vähem ühe tilga kohta. See toimib hästi, kui võrgu ODN-i kadude eelarvel on piisavalt varu -, näiteks lühikeste-kaugus-GPON-linkide puhul, kus kogutee OLT-st ONU-ni on mõnesaja meetri raadiuses ja jaotussuhe on mõõdukas.

Kui aga link on pikem, on jaotussuhe suurem (nt 1:32 või 1:64PLC-jaoturid) või kaabel läbib temperatuuriga kokkupuutel väliseid segmente, tagab konnektori liitmik{0}} tihedama ja prognoositavama kaotuse, mis aitab säilitada lingi varu.

Erakorraline kiudude remont

Kui kaabel katkeb ja võrk on maas, on esmatähtis teenuse kiire taastamine. Mehaaniline kiirpistik võib lingi mõne minutiga uuesti võrguühendusse viia, ilma et oleks vaja liitliistujat. Paljud hooldusmeeskonnad kannavad spetsiaalselt selleks otstarbeks mehaanilisi kiirühendusi.

Praktiline töövoog: teenuse viivitamatuks taastamiseks paigaldage mehaaniline pistik, seejärel planeerige järel{0}}visiit sulandliisturiga, et asendada ajutine liitmik püsiva liitmikuga. See kahe-etapiline lähenemine tasakaalustab kiirust-pikaajalise töökindlusega.

Selgroog ja välislingid

Välisühenduste sulgemise, magistraalkaablite ja pikamaa{0}}marsruutide puhul on liitliitmine standardvalik. Need lingid kannavad tavaliselt suuremat liiklust, neil on väiksemad kadude eelarved ja need peavad üle elama aastaid niiskuse, UV-kiirguse, tuulekoormuse ja temperatuurimuutuste tõttu. Sulandliidese püsikeevitus tagab mehaanilise tugevuse ja optilise stabiilsuse, mida need keskkonnad nõuavad.

Mehaanilised pistikud võivad siiski esineda välistingimustes kasutatavates juurdepääsuvõrkudes -, näiteks postidele-monteeritudjaotuskastkus kaablid ühendatakse sööturiga -, kuid need tuleb paigaldada korralikult suletud korpusesse ja neid hoolikalt testida.

Andmekeskuse ja ODF-i lõpetamine

Andmekeskustes ja ODF-i keskkondades sõltub valik kaabelduse konstruktsioonist ja pordi tihedusest. Sestkiired-100G või 400G lingid, iga dB murdosa on oluline. Liitmik-pistikutel või tehases eel-lõhustatud sõlmedel (ntMPO/MTP pistikud).

Mehaanilised kiirühendused võivad töötada väljal käimise, lisamise ja muudatuste puhul, kus juurdepääsetavust ja kiirust hinnatakse -, kuid enne otsustamist kontrollige alati lingi kadumise kogueelarvet.

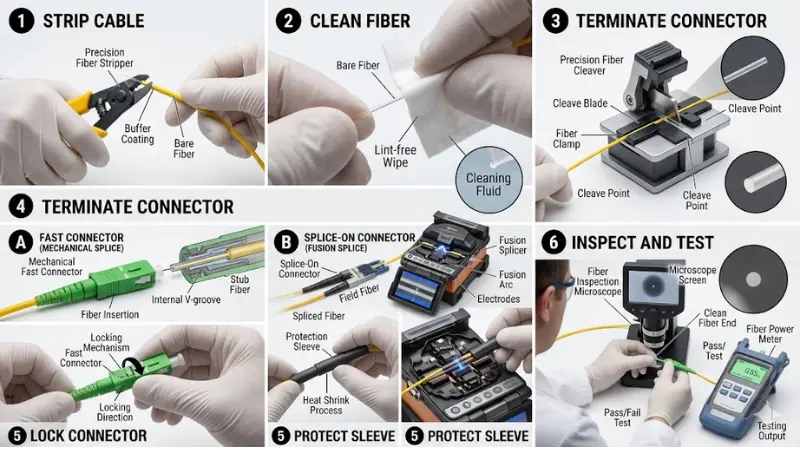

Paigaldamise ja testimise parimad tavad

Kiudoptiline kiirpistik on sama hea kui selle taga olev paigaldus. Enamik väljalõpetamise tõrkeid on tingitud saastumisest, halvast lõhustumise kvaliteedist, valest riba pikkusest või testimise vahelejätmisest.

1. Riba õige pikkusega

Iga kiirpistik on kujundatud kindla kiu sisestamise sügavuse ümber. Järgige täpselt tootja riba pikkuse spetsifikatsiooni. Liiga lühike eemaldamine tähendab, et kiud ei ulatu eel-poleeritud tükini; liiga pikk eemaldamine võib põhjustada kiudude paindumist konnektori korpuses.

2. Puhastage paljas kiud enne lõikamist

Pärast eemaldamist pühkige katmata kiud ebemevabade{0}}optiliste salvrätikute ja isopropüülalkoholiga. Katte jäägid, tolm või õli kiu pinnal võivad saastada liitmiskohta või indeks{2}}sobivat geeli, põhjustades suuremat sisestuskadu.

3. Kasutage kvaliteetset lõikurit ja hoidke seda

Lõhestamise kvaliteet on nii mehaaniliste kui ka liitmismeetodite puhul välja lõpetamise - kõige olulisem muutuja. Hea lõhenemine annab tasase, risti asetseva kiu otsa, mille lõhenemisnurk on alla 1 kraadi. Halb lõhe laastude, huulte või nurga all oleva näoga põhjustab suurt kadu, olenemata pistiku kvaliteedist. Vahetage või pöörake lõiketera vastavalt tootja ajakavale; kulunud tera on levinud halbade tulemuste põhjus põllul.

4. Ärge puudutage kiu otsa pärast lõikamist

Isegi lõhustatud kiu otsas olev sõrmejälg võib valgust hajutada ja suurendada kadu. Käsitsege kiudu ainult kaetud osast ja sisestage see pistikusse kohe pärast lõikamist.

5. Järgige pistiku kokkupanemise protseduuri

Mehaanilise kiirkonnektori jaoks sisestage kiud, kuni tunnete, et see puutub kokku eel-poleeritud otstega, seejärel kinnitage lukustusmehhanism. Ühendusliidese-liitmiseks asetage nii väljakiud kui ka konnektori ots liitmikusse, teostage liitmine, rakendage kuuma-kahanemiskaitse ja vaadake tulemust liitja ekraanil.

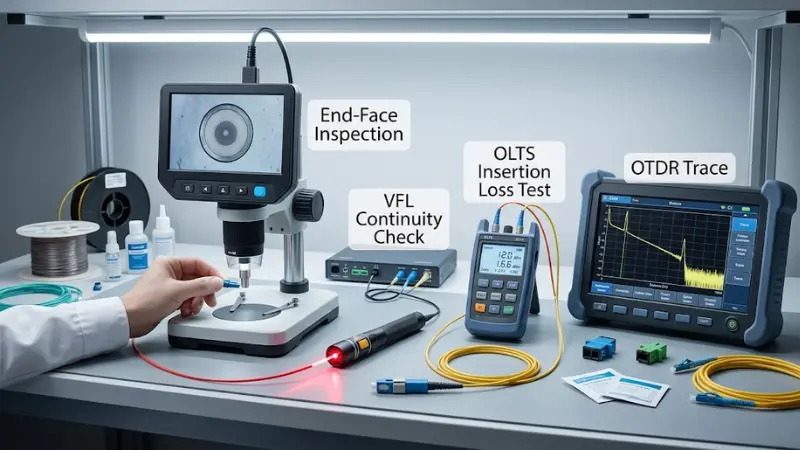

6. Kontrollige ja testige enne üleandmist

Iga välja-lõpetatud konnektorit tuleks enne lingi üleandmist üle vaadata ja testida. Vähemalt:

• Kasutage kiudmikroskoopi või videokontrollisondi, et kontrollida konnektori otsapinna saastumist. Lõpunäo{1}}kontrolli tööstusstandard onIEC 61300-3-35, mis määratleb läbikukkumise/ebaõnnestumise kriteeriumid kriimustuste, prahi ja defektide jaoks ümbrise erinevates tsoonides.
• Kasutage visuaalset veaotsijat (VFL), et kontrollida valguse järjepidevust ja tuvastada ilmsed vead, nagu makrokõverad või katkised kiud.
• Aktsepteerimistestiks mõõtke sisestuskadu optilise kadude testikomplekti (OLTS) abil. Pikemate linkide või mitme -liimimismarsruudi korral lisage OTDR-jälg, et tuvastada üksikute sündmuste kadu piki kiudu.

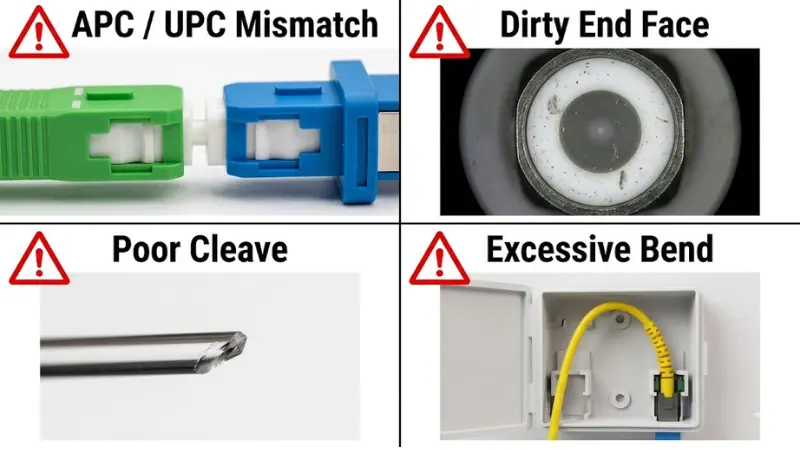

Levinud vead, mida vältida

APC ja UPC pistikute segamine

APC (nurga all olev füüsiline kontakt) ja UPC (ülifüüsiline kontakt)neil on erinev hülsi otsa{0}}pinna geomeetria. APC-pistikud on tavaliselt värvi{2}}roheline; UPC-pistikud on üherežiimiliste jaoks tavaliselt sinised. APC ühendamine UPC-ga kahjustab ümbrist ning tekitab suuri kadusid ja peegeldust. Enne ühendamist kontrollige alati poleerimisvahendi tüüpi.

Kaabli ühilduvuse ignoreerimine

Mitte iga kiire pistik ei aktsepteeri igat tüüpi kaablit. Kontrollige pistiku spetsifikatsioone toetatud kiudude läbimõõdu (250 µm paljas kiu versus . 900 µm tihe-puhverdatud kiud), katte suuruse, kaabliümbrise mõõtmete ja selle kohta, kas see on mõeldud lameda kaabli, ümmarguse sisekaabli võipigtail{0}}stiilis kiud.

Kasutades kulunud või määrdunud lõikurit

See on kõige levinum suure{0}}kaoga väljade sulgemise põhjus. Lõhede nimiarvu ületanud lõiketera tekitab ebaühtlaseid kiuotsi ja ükski konnektori konstruktsioon ei suuda halba lõhenemist kompenseerida.

Näokontrolli lõpu{0}}jätmine

Määrdunud pistikud on ennetatavate võrguprobleemide peamine põhjus. Vastavalt standardile IEC 61300-3-35 soovitatakse alati enne paaritumist üle vaadata, puhastada ja uuesti üle vaadata.

Valik ainult ühikuhinna järgi

Odavam pistik, mis kohapeal rikki läheb, maksab rohkem kui parem pistik, mis töötab esimest korda -, kui arvestada veoautode rullimist, ümbertöötamist ja kliendi seisakuid.

Ostu kontrollnimekiri: mida enne tellimist kontrollida

Enne oma projekti jaoks fiiberoptilise kiirpistiku valimist uurige oma tarnijaga läbi järgmised spetsifikatsioonid:

• Kiu tüüp: üherežiimiline (G.652D, G.657A1/A2) või mitmerežiimne (OM3/OM4)
• Konnektori liides: SC, LC, FC, ST, või muud
• Poola tüüp:APC või UPC
• Kaabli ühilduvus:FTTH lame kaabel, ümmargune sisekaabel, 900 µm tihe puhver või 250 µm tühi kiud
• Sisestuskao spetsifikatsioon:tüüpiline väärtus ja maksimum vastavalt tootja andmelehele
• Tagastuskao spetsifikatsioon:eriti oluline PON-võrkude APC-pistikute jaoks
• Lõpetamise meetod:mehaaniline liitmine või liitliit{0}}sees
• Vajalikud tööriistad:mis on komplektis ja mida tuleb eraldi osta
• Keskkonnahinnang:ainult siseruumides või mõeldud välistemperatuuri ja -niiskuse vahemikele
• Ümbertöödeldavus:kas konnektori saab uuesti{0}}lõpetada, kui esimene katse ebaõnnestub
• Dokumentatsioon:kas tarnija annab selged paigaldusjuhised, katseandmed ja rakendusjuhised

Usaldusväärne tarnija peaks suutma vastata kõigile neile küsimustele konkreetsete andmetega - mitte ebamääraste väidetega. Kui võrdlete erinevate tarnijate tooteid, taotlege näidisühendusi ja testige neid oma tegelikes välitingimustes enne hulgitellimuse täitmist.

Tehnilised märkused

Kahjueelarve planeerimisel kasutatakse tööstuses tavaliselt järgmisi kontrollväärtusi. Need on päritFOA kao hindamise juhisedja TIA-568 standardid:

• Fusion splice (ühemoodiline): 0,15 dB planeerimisväärtus splaissi kohta; kogenud tehnikud saavutavad tavaliselt alla 0,1 dB
• Mehaaniline splaiss (mitmemoodiline): 0,3 dB planeerimisväärtus; Maksimaalselt 0,3 dB TIA-568 kohta
• Liim/poleerimine või liitliide{0}}pistikul: ligikaudu 0,3 dB paari kohta
• Eelne{0}}poleeritud/mehaaniline ühenduspistik: maksimaalselt kuni 0,75 dB TIA-568 kohta

Need on planeerimisväärtused, mitte garantiid. Tegelik kadu sõltub kiu tüübist, režiimivälja läbimõõdu sobitamisest, lõhestamise kvaliteedist, splaissi seisukorrast, pistiku konstruktsioonist ja puhtusest. Mõõtke alati iga lõpetatud pistikut ja võrrelge enne installiga nõustumist oma lingi kadumise eelarvega.

Korduma kippuvad küsimused

Milliseid tööriistu on mul vaja kiudoptilise kiirpistiku paigaldamiseks?

Mehaanilise kiirpistiku jaoks: kiudude eemaldaja, täppislõikur, ebemevabad puhastuslapid, isopropüülalkohol ja visuaalne veaotsija. Liitmiku liitmiseks -lisage liitmik, liitmiskaitsehülsid ja kaitsehülsi soojusallikas. Mõlemal meetodil on näo{4}}otsa kontrollimiseks kasu kiudmikroskoobist või videokontrollisondist.

Kas fiiberoptilised kiirpistikud on FTTH jaoks usaldusväärsed?

Jah, FTTH-võrkudes kasutatakse laialdaselt - nii mehaanilist kui ka liitliitmist-kiiretel pistikutel. Mehaanilised pistikud töötavad hästi lühikeste-vahemaa-miilide langetamiseks, kui kahjueelarvel on piisav varu. Pikemate linkide, suuremate jaotussuhete või välistingimustes -paljalt langevate tilkade jaoks pakub liitmike liitmik- paremat järjepidevust ja pikaajalist-stabiilsust.

Mis põhjustab kiirühenduse suurt sisestuskadu?

Kõige levinumad põhjused on halb lõhenemine (nurkne, lõhestatud või huultega kiu ots), kiu või konnektori sees olev saastumine, vale riba või sisestuspikkus ning kiu -to{1}}viga joondamine. Kvaliteetse lõikuri kasutamine, põhjalik puhastamine ja tootja kokkupanemisprotseduuri järgimine hoiab ära enamiku probleemidest.

Mis vahe on SC APC ja SC UPC kiirpistikutel?

SC APC-pistikutel on 8-kraadise nurga all olev ümbrisega otspind, mis vähendab tagasi-peegeldust, muutes need PON-põhiste FTTH-võrkude (GPON, XGS-PON) jaoks standardseks valikuks. SC UPC konnektoritel on lame, kumer ümbrisega otspind, millel on väiksem tagasivoolukadu. Need kaks tüüpi ei ühildu ja neid ei tohi omavahel paaritada. Üksikasjaliku võrdluse saamiseks vaadake meie juhenditPC vs UPC vs APC fiiberpistiku poleerimistüübid.

Kas mul on kiirpistiku kasutamiseks vaja fusiooniliitjat?

Mitte tingimata. Mehaanilised kiirpistikud on spetsiaalselt ette nähtud paigaldamiseks ilma liitmikuta. Kui valite konnektoril fusiooniliitmiku-, siis on jah, liitliitja on vajalik. Valik sõltub teie kahjunõuetest, projekti ulatusest ja eelarvest.

Kas kiudoptilist kiirpistikut saab uuesti kasutada?

Mõned mehaanilised kiirpistikud võimaldavad lukustusmehhanismi vabastada ja kiud uuesti{0}}sisestada pärast ebaõnnestunud katset. Kuid see sõltub konkreetsest tootest - mitte kõik mehaanilised konnektorid ei ole ümbertöödeldud ja uuesti-lõpetamine ei pruugi saavutada sama jõudlust kui värske pistikuga. Konnektorite liitliit{5}}on püsiv ja seda ei saa ümber töödelda.

Kuidas katsetada välja{0}}paigaldatud fiiberpistikut?

Alustage otsapinna visuaalsest kontrollist kiudmikroskoobi abil (järgides standardi IEC 61300-3-35 kriteeriumit). Seejärel kontrollige valguse järjepidevust VFL-iga. Kvantitatiivsete tulemuste saamiseks mõõtke sisestuskadu optilise kadu testikomplektiga. Pikemate või mitme splaissiga linkide puhul kasutage üksikute splaissi- ja konnektorisündmuste tuvastamiseks OTDR-i. Võrrelge alati oma mõõdetud väärtusi projekti lingi kadumise eelarvega.

Kas mehaanilised kiirühendused sobivad ühemoodilise kiu jaoks?

Jah, paljud mehaanilised kiirpistikud on mõeldud ühemoodilise kiu jaoks (G.652D või G.657A). Ühemoodilise kiu joondustolerantsid on siiski rangemad kui multimoodidel, mistõttu lõhestamise kvaliteet ja sisestamise täpsus muutuvad veelgi kriitilisemaks. Kui teie ühemoodilise lingi kadueelarve on väike, on konnektori liitliit{4}} turvalisem valik.

Järeldus

Kiudoptiline kiirpistik lihtsustab välja lõpetamist, kuid teie valitud meetod mõjutab otseselt lingi jõudlust ja pikaajalist{0}}kindlust.

Valige mehaaniline kiire liitmik, kui paigalduskiirus, tööriistade madal hind ja teisaldatavus on prioriteediks - ja kui teie lingi kadumise eelarve tagab piisava varu. See on sageli praktiline valik FTTH viimase-miili langetamiseks, väikesteks projektideks ja hädaolukorra taastamiseks.

Valige konnektori liitmik-, kui ühendus nõuab väiksemat kadu, tugevamat füüsilist vastupidavust või dokumenteeritud testitulemusi professionaalseks heakskiitmiseks. See on magistraalvõrkude, välistingimustes kasutatavate sulgemiste, ODF-i otste ja mis tahes ühenduse jaoks, mis on loodud pikaajaliseks-teenuseks.

Enne kohustuse võtmist kontrollige oma kiu tüüpi, pistiku liidest, poleerimistüüpi, kaabli struktuuri ja lingi kadumise eelarvet. Testige näidisühendusi oma tegelikes välitingimustes. Õige pistik on see, mis vastab teie projekti optilistele ja mehaanilistele nõuetele -, mitte ainult riiuli kiireim või odavam variant.
