PC, UPC ja APC viitavad kolmele poleerimisstiilile, mida rakendatakse fiiberoptilise pistiku sees olevale ümbrisele. Poleerimine määrab, kui palju valgust peegeldub igal ühendusel allika poole tagasi - parameeter, mida nimetatakse tagasivoolukaotuseks. Selles artiklis kirjeldatakse, kuidas need kolm tüüpi erinevad, kuidas neid väljal tuvastada ja millist konkreetse rakenduse jaoks määrata.
Kolm Poola tüüpi, üks evolutsioon
Kõik kolm konnektori poleerimistüüpi lahendavad sama põhiprobleemi: kui kaks kiu otsapinda kohtuvad pistiku sees, põhjustab nendevaheline õhupilu valguse tagasipeegeldumist. See peegeldunud energia -, mida nimetatakse tagasipeegelduseks või optilise tagasipeegelduse kadudeks (ORL) -, liigub laseri allika poole ja võib halvendada signaali kvaliteeti, tõsta biti veamäära või destabiliseerida analoogsüsteeme. PC, UPC ja APC erinevus seisneb selles, kui agressiivselt iga disain seda õhuvahet ründab.
Algne lame{0}}poleeritud konnektor 1970. aastatest jättis piisavalt laia tühimiku, et umbes 4% valgust süsteemi tagasi põrgata (-14 dB tagastuskadu). See oli lähtepunkt. Mõlemale järgnenud kolm poleerimistüüpi pingutasid kontakti erineval viisil:
PC (füüsiline kontakt)asendas tasase pinna 1980. aastatel kergelt kumera kupliga. Kumerus kontsentreeris survet kiudude südamikule, sundides kaks klaaspinda otsesesse kontakti. Tagastuskadu paranes umbes -40 dB-ni. PC sai vaikeseadeksvarased SC-, FC- ja ST-pistikutüübid, kuid kupli suur raadius jättis siiski laia kontaktpinna, mis talus puudusi. Vanadel telekomiseadmetel on endiselt saadaval PC-lihvi -, see töötab, kuid see on neist kolmest kõige nõrgem ja seda kasutatakse harva uute versioonide jaoks.
UPC (ultrafüüsiline kontakt)ei ole uus disain, vaid parem poleerimisprotsess, mida rakendatakse samale kuplile. Pikendatud poleerimistsükkel annab peenema pinnaviimistluse ja tihedama kõverusraadiuse, mis surub kiusüdamikud täpsemalt kokku. Tootluskadu on -50 dB või parem - kümme- korda parem kui arvutis. See on tööhobune. Sinise kehagaLC UPC ühe{0}režiimiga plaastrijuhtmedon peaaegu igas täna toodetavas andmekeskuses, ettevõtte riiulis ja suurlinna DWDM-riiulis. Kui keegi pole teisiti täpsustanud, on teie pistikud tõenäoliselt UPC-d. Üks hoiatus: korduvad paaritustsüklid võivad kuplit kriimustada ja aja jooksul vähendada tagastuskadu, nii et kontrollimine ja puhastamine enne iga ühendamist ei ole valikuline - just see hoiab UPC-d töös nimispetsifikatsioonidega.
APC (nurkne füüsiline kontakt)kasutab põhimõtteliselt teistsugust lähenemist. Perpendikulaarse kupli asemel poleeritakse ümbrise otspind 8-kraadise nurga all. Peegeldunud valgus ei liigu enam mööda südamikku tagasi -, see väljub kiudkatte sisse ja hajub. Peegliefekt puudub. Tagastuskadu ulatub -60 dB või rohkem, mis on 0,0001% peegeldunud võimsusest. APC väärib põhjalikumat pilku, sest see käitub piisavalt erinevalt kui PC ja UPC, et tagada oma reeglistik – mida käsitletakse järgmises jaotises.
| Poola tüüp | Otsa näo geomeetria | Tüüpiline tootluskaotus | Peegeldunud jõud | Sisestamise kaotus | Olek |
|---|---|---|---|---|---|
| Korter (pärand) | Korter | -14 dB | ~4% | ~0,3 dB | Vananenud |
| Arvuti | Kumer kuppel, suur raadius | -40 dB | ~0.01% | ~0,3 dB | Pärand, uutel installidel harvaesinev |
| UPC | Kumer kuppel, tiheda raadiusega | -50 dB | ~0.001% | ~0,2 dB | Digitaalsete linkide tööstusstandard |
| APC | 8 kraadise nurga all pind | -60 dB+ | ~0.0001% | ~0,2 dB | Nõutav PON, RF, analoog jaoks |
Detsibellid on logaritmilised, seega on lüngad selles tabelis palju laiemad, kui välja paistavad. Hüpe -40 dB-lt (PC) -60 dB-le (APC) ei ole "50% parem" – see on peegeldunud võimsuse 100-kordne vähenemine.
Miks APC on olulisem, kui numbrid viitavad?
-60 dB spetsifikatsioon on paberil muljetavaldav, kuid APC tegelik eelis ilmneb konkreetses juurutamise stsenaariumis, mida UPC halvasti käsitleb: ühendamata pordid.

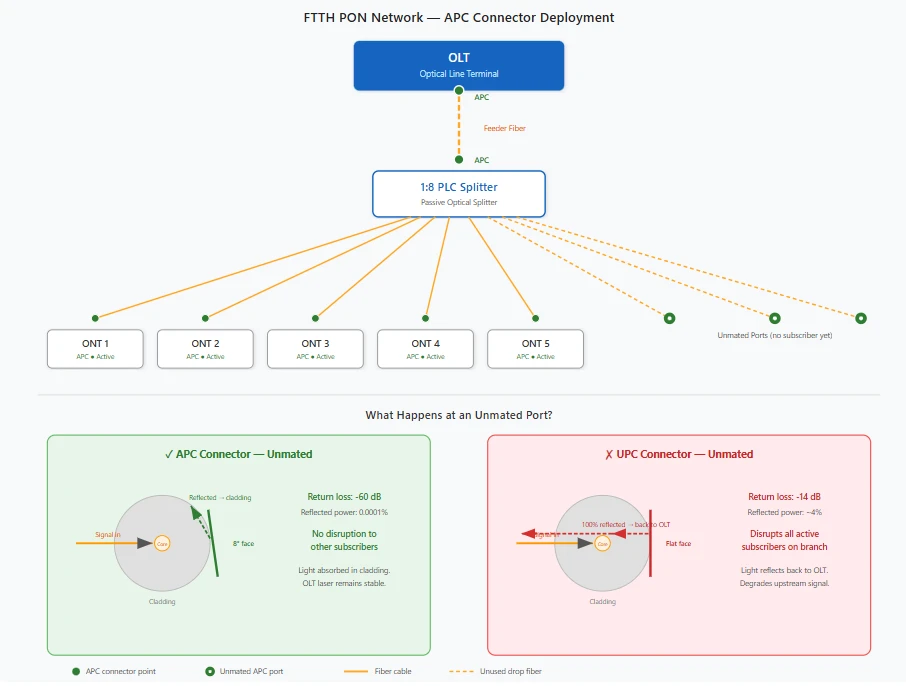

FTTH-võrkudes, mis kasutavadPLC optilised jaoturid, abonendi pordid on esialgse levitamise ajal sageli pimedad - kodud pole veel ühendatud. Iga selle jaoturi ühendamata UPC-pistik toimib peeglina, põrkab kogu langeva valguse otse tagasi optilise liini terminali poole. Korrutage see kaheksa või kuueteistkümne avatud pordi vahel ja kumulatiivne tagasipeegeldus võib häirida aktiivseid abonente, kes jagavad sama jaoturi haru. APC puhul pole sidumata pordid-probleemiks. Nurga all olev hülss suunab valguse katte sisse olenemata sellest, kas teine kiud on olemas või mitte. See ainulaadne käitumine on põhjus, miks GPON, XGS-PON ja 50G-PON standardid nõuavad APC-d kogu optilises jaotusvõrgus.
Lisaks PON-ile on APC standard CATV- ja RF-videoülekatte, hajutatud antennisüsteemide, kahesuunalise WDM-i, suure{0}}võimsusega optiliste ahelate ja PAM4- või 16QAM-modulatsiooni kasutava koherentse optika jaoks - kõik süsteemid, kus peegeldunud energia uuesti-laseriõõnde sattumine põhjustab mulle ohtlikke kahjustusi.
Üks oluline piirang: APC poleerimine on ainult ühe{0}}režiimiga. Mitmerežiimilised süsteemid (OM3, OM4, OM5) on palju vähem tundlikud tagasipeegelduse suhtes ja standardiseerivad UPC või PC puhul. Kui teie projekt kasutab mitmemoodilist kiudoptilist, pole APC rakendatav.
Arvuti-, UPC- ja APC-pistikute tuvastamine kohapeal
Pistikute poleerimise vale tuvastamine põhjustab sobimatuid ühendusi, ebaõnnestunud ühendusi ja kahjustatud ümbriseid. Siit saate teada, kuidas neid nelja meetodi abil eristada, alates kiireimast kuni usaldusväärseima.
1. Pistiku korpuse värv
Kiireim kontroll. Tööstuse värvide konventsioon on järgmine:
| Poola tüüp | Ühe{0}}režiimi värv | Mitmerežiimiline värv |
|---|---|---|
| PC | Sinine (vanem varustus) või beež | Beež (OM1/OM2) |
| UPC | Sinine | Aqua (OM3), magenta (OM4/OM5) |
| APC | Roheline | N/A (ainult ühe{0}}režiimiga) |
Roheline tähendab APC - alati. Sinine tähendab ühe-režiimis UPC-d või vanematel seadmetel arvutit. Multimode pistikud järgivad fiiberklassi värvi (aqua, magenta, beež). Sobivusfiiberoptiline adaptervõi vahesein on sama värvi, nii et roheline adapter aktsepteerib ainult rohelisi pistikuid.
2. Trükitud märgised
Enamik tehase{0}}otsaga plaastrijuhtmeid jafiiberoptilised patsidprintige poleerimistüüp otse konnektori korpusele või pistiku lähedal asuvale kaablikestale. Otsige teksti nagu "LC/UPC", "SC/APC" või "FC/PC". Kui sildil on kirjas ainult "LC" või "SC" ilma poleerimismärgistuseta, siis on peaaegu kindlasti, et UPC - tootjad käsitlevad UPC-d vaikeseadena ja jätavad mõnikord sildi välja.
3. Höövli otsakülg kiu all
See on lõplik identifitseerimismeetod. 200-kordse või 400-kordse fiiberopsiku puhul on UPC- või PC-ümbrisel ümmargune tsentreeritud kiusüdamik, mille peegeldusmuster on südamiku keskel - pind on vaatajaga risti. APC hülss näeb välja silmnähtavalt erinev: peegeldusmuster on nihutatud, kuna 8-kraadine nurk nihutab valguse tagasivoolu keskpunktist välja. Veidi harjutades on vahe kohe selge. Kui kontrollite ühendusi regulaarselt, hakkate APC otspindasid ühe pilguga ära tundma.
4. Füüsiline tunne paaritumise ajal
Võtmega korpusega APC-pistikutel (nagu SC/APC) on võtme laius, mis erineb SC/UPC-st, mistõttu on valesse adapterisse sisestamise füüsiliselt raskem. LC-pistikutel pole seda mehaanilist võtmestust, nii et LC/APC saab sundida LC/UPC-adapterisse -, mistõttu on värvide ja siltide kontrollimine enne midagi sisestamist oluline.
Mis juhtub, kui ühendate APC ja UPC?
See väärib oma tähelepanu, sest tagajärjed ei ole teoreetilised. Kui roheline APC-pistik ühendatakse sinise UPC-adapteriga - või vastupidi -, kohtub nurga all olev ots tasase kupliga. Need kaks pinda puudutavad ainult õhukese kontakti, luues suurema osa kiusüdamikust tohutu õhupilu. Sisestuskadu tõuseb tunduvalt üle 1 dB. Tootmiskaotus kukub kokku. Ja välistelje surve lihvib mõlemale ümbrispinnale, tekitades kriimustusi, mida ei saa eemaldada.
Kahjustatud ümbriseid ei saa tavaliselt uuesti-poleerida -, konnektor või pats tuleb ära lõigata ja asendada. Üks sobimatu paar hilisõhtuse-hooldusakna jooksul võib muutuda mitmetunniseks{4}}katkestusse. Ennetamine on lihtne: kontrollige värvi, lugege etiketti, ärge kunagi sundige ühendust, mis tundub vale.
Teie rakenduse jaoks sobiva pistikupoleerimisvahendi valimine
Arvutipistikud on tavapärasest kasutusest väljunud. Kui teie asutus kasutab neid endiselt telekommunikatsiooni pärandseadmetega, vahetage see väljafiiberoptilised pistikudon saadaval, kuid järgmise hooldusakna ajal UPC vastu vahetamine on odav uuendus.
UPC hõlmab kõige laiemat valikut rakendusi. Ettevõtte LAN, andmekeskuste ühendused, metroo Ethernet, DWDM-transport - kõik digitaalne, mille tagastuskao eelarve lubab –50 dB. Osad on odavad, ökosüsteem on küps ja toimivus on tõestatud.
APC on õige kõne, kui tagasipeegeldus suurendab süsteemi jõudlust: FTTx-i passiivsed optilised võrgud, CATV/RF-ülekate, DAS, WDM, koherentne optika ja igasugune arhitektuur, mis jookseb läbi potentsiaalselt paaritumata portidega optiliste jaoturite. Hinnalisa on umbes 10–30 protsenti samaväärsete UPC osade suhtes. FTTH-välja installide puhulSC APC kiirpistikudvähendage seda kulu-per-alanemise kohta veelgi, eemaldades epoksiidi ja poleerides - tehnik saab kaabli katkestada vähem kui minutiga.
Ükskõik millise poleerimisvahendi valite, ärge kunagi segage APC-d UPC-ga paaritumispunktis. Kui võrk läheb üle poleerimistüüpide vahel, peab üleandmine toimuma meediumikonverteris, -jaoturis või ONU-s -, mitte adapteri kaudu.
Puhastamine ja hooldus
Küsige igalt kiutehnikult, mis konnektori jõudlust tapab, ja vastus on mustus. Hõõru otsapinnal olev osake võib suurendada sisestamiskadu üle 1 dB ja vraki tagasivoolu kadu. Enne paaritamist kontrollige fiiberskoobiga iga otspinda 200x või 400x. Esmalt kuivatage kassetipuhasti. Kui saaste jääb püsima, tehke IPA-ga märjaks-ja seejärel{8}}kuivatamiseks. Jätke suruõhk vahele - see surub osakesed ümbrise tippu, selle asemel et neid puhastada.
UPC-pistikud lagunevad korduvate paaritumistsüklite korral kiiremini kui APC-ga, nii et kui UPC-ühendus näitab rutiinse testimise ajal hiilivat kadu, võib põhjuseks olla kulunud ümbris. APC tihendid peavad taasühendamistsükleid paremini vastu, kuid nõuavad siiski sama puhast-enne-partnerit. APC{4}}põhiste PON-linkide puhul lisage vastuvõtmise kontrollnimekirja - tootluskao mõõtmine -, kui võimsusmõõtur üksi ei suuda kinni pidada halva nurga all oleva poleerimisvõimega pistikut.
Kuhu liigub pistiku Poola tehnoloogia
50G-PON ja koherentne optika metroo-/juurdepääsuvõrkudes vähendavad veelgi-peegeldustolerantse. APC on üha enam vaikeseade mis tahes kiire -üherežiimi-lingi jaoks, mis kasutab täiustatud modulatsiooni. Automaatne poleerimine ja interferomeetriline kontroll on sulgenud APC ja UPC vahelise sisestuskao vahe -, mis jääb, on tagastuskao eelis ja see on füüsika: 8-kraadine nurk on konstruktsiooni serv, mida ükski tasane poleerimine ei suuda korrata.
Alumine rida: UPC digitaalsele, APC kõigele{0}}tundlikule peegeldamisele. Sobitage poleerimisliigid otsast lõpuni, hoidke hülssid puhtad ja konnektorid saavad ülejäänu toime.
Korduma kippuvad küsimused
K: Kas ma saan kasutada UPC plaastrikaablit seadmetel, millel on silt "APC" - või vastupidi?
V: Ei. Isegi kui pistik mehaaniliselt sobib, põhjustab nurga all -kuni -lime kontakt suure kadu ja kahjustab mõlemat ümbrist. APC-märgisega seadmed nõuavad APC-vahejuhtmeid -, mis ei asenda UPC-d. Kahe kahjustatud pistiku ja veoauto rulli maksumus ületab tunduvalt hinnavahe.
K: Minu projekt kasutab OM4 Multimode Fiberit. Kas peaksin määrama APC?
V: Ei. APC on ühe-režiimiga poleerimine. Mitmerežiimilised süsteemid on oma olemuselt vähem tundlikud tagantpeegelduse suhtes ja tööstus on standardiseerinud UPC (või vanema varustuse puhul arvuti) kõigi mitmerežiimiliste klasside jaoks. Määrake UPC OM3, OM4 ja OM5 rakenduste jaoks.
K: Mitu korda saab UPC-pistikut paaritada, enne kui see vajab väljavahetamist?
V: Enamik tootjaid hindab UPC-pistikuid sobivate puhastustingimuste korral 500–1000 paaritustsükliks. Praktikas sõltub see arv suuresti käsitsemise distsipliinist. Ühendus, mida kontrollitakse ja puhastatakse enne iga paaritumist, võib kesta kauem kui 1000 tsüklit. Määrdunud vooluvõrku ühendatud seadmel võib juba mõnekümne kasutuskorra järel vähenenud tagastuskadu. APC-pistikud taluvad üldiselt rohkem paaritumistsükleid, kuna nurga all olev pind on vähem vastuvõtlik tippude kulumisele, mida lamedad kuplid kogevad.
