Kiudoptiliste jaotusraamide, klemmide, jaotuskastide ja ODF -kaadrite diferentseerimise analüüs
Neil neljal on sarnased omadused, kajastub peamiselt nende põhifunktsioonides:
1. fikseerimine ja kaitse
Pärast kiudoptilise kaabli sulandamist sabakaabliga saab see mehaaniliselt kinnitada kaabli välimise kesta, paigaldada maapealse juhtme kaitse ja rühmitada otsad ja kiud kaitseks, et tagada kaabli ja südamiku kahjustamine.
2. jaotamise funktsioon
Sisestage sabakaabli pistik adapterisse, et saavutada optilise teeühendus adapteri teisel küljel asuva optilise pistikuga. Adapter ja pistik peab vastama paindlikele pistikupesale ja pistikupesa nõuetele ning optilisel teel peaks olema võimalus vabalt reguleerida ja testida.
3. keevitusfunktsioon
Nad võivad sulatada optilisi kiudu kiudoptilise kaabli, mähise ja salvestada liigsete optiliste kiududega ning kaitsta termotuumasühendust.
4. Salvestusfunktsioon
Nad mahutavad riiulite vahel erinevaid ristühendatud optilisi kaableid, tagades, et kaableid saab korrapäraselt ja korras hoida. Kiudoptilise jaotusraami sisemus tuleb kavandada piisava ruumi ja mõistlike meetoditega, nii et kiudoptiliste kaabliliinide saab selgelt suunata, hõlpsasti reguleerida ja vastata minimaalse painderaadiuse nõuetele.
Nelja diferentseerumisomadused asuvad peamiselt nende erinevates rakenduskeskkondades:

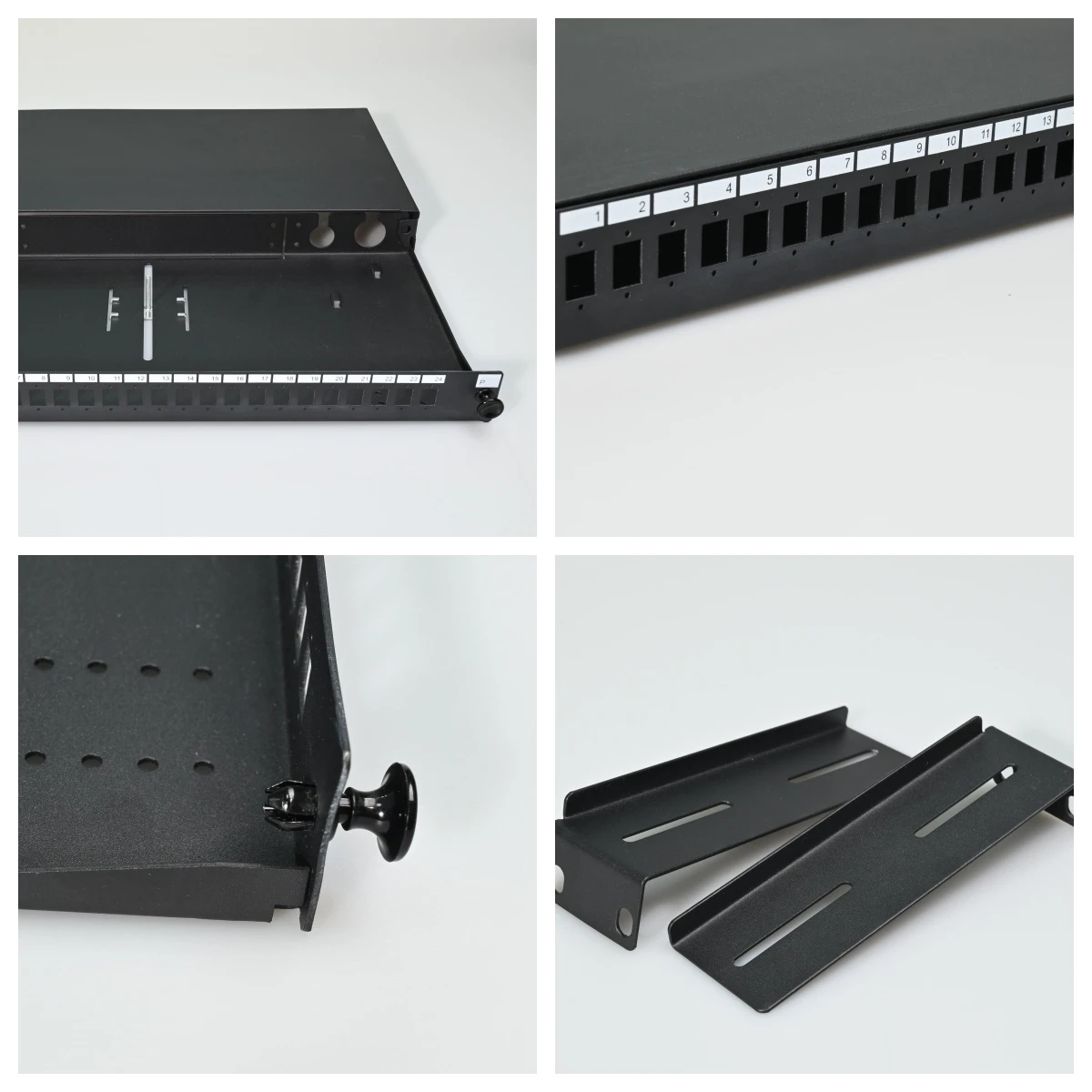

1. kiudoptiline jaotusraam
Peamiselt vertikaalsete selgroogude ja horisontaalsete optiliste kaablite ühendamiseks, on see enamasti 19 -tolline raami kõrgus 1U. Kiudoptilise jaotuse raami pordide arv on tavaliselt 24 või 48. Pakuge suhteliselt universaalset kaabeldusfunktsiooni, mis sobib kiudoptilise juurdepääsu vajadusteks erinevates stsenaariumides, näiteks andmekeskustes ja kommunikatsioonibaasjaamades.
2. Terminaalne kast
Peamiselt optiliste kiudude sulandumise, optiliste kiudude ja sabakiudude sulandumise ning optiliste pistikute üleandmise funktsiooni tagamine. Tavaliselt kasutatakse seda olukordades, kus optiline kaabel tuleb jagada üksikuteks kiududeks, näiteks FTTH -projektide kasutajakülje kiudumispunkt. Asetatakse horisontaalse optilise kaabli lõppu sageli lähima pistiku - punktis klemmiseadmesse, maksimaalselt 8 või 12 porti hõlpsalt seina või lauaarvuti paigaldamiseks
3. Kiibi jaotuskast
Sisemiselt varustatud kiudoptiliste kaabliklemmide, termotuumasünteesi kaitseüksuste ja kiudoptiliste adapteritega, seda kasutatakse selgroo ja jaotuskaablite ühendamiseks õues, koridorides või siseruumides. Portide arv on tavaliselt 24 või 48, mida leidub tavaliselt FTTH -võrkudes ja on koridorides tavaline väike kast. Arvestades hõlpsa paigaldamise, töö ja hoolduse vajadust, saab kiudoptiliste kastide suuruse ja funktsionaalsuse järgi kohandada vastavalt erinevatele rakenduse stsenaariumidele ja võrgunõuetele.
4.ODF jaotusraam
ODF -i nagid sisaldavad tavaliselt kiudoptilise ühenduse mooduleid, jaotusüksusi, pistikuid ja halduspesa, mida kasutatakse optiliste kaablite levitamiseks, ühendamiseks ja haldamiseks. ODF-i jaotusraam on loodud spetsiaalselt kiudoptiliste kommunikatsiooniruumide jaoks, millel on lai valik porte (12 - 1440 südamike), mis sobib suuremahulisteks kiudoptilisteks kaabeldusstsenaariumideks, näiteks andmekeskused, kommunikatsioonipõhised jaamad ja integreeritud kaabeldussüsteemid.
ÜldiseltKiudoptilisi levitamisraame kasutatakse peamiselt optiliste kaablite ühendamiseks ja haldamiseks, pakkudes suhteliselt universaalseid kaabeldusfunktsioone; Klemmikastid on rohkem keskendunud optiliste kaablite lõhestamisele ja optiliste kiudude sulandumisele, mis sobib konkreetsete pääsupunktide jaoks; Kiudude jaotuskaste kasutatakse peamiselt levitamise optiliste kaablite hargnemiseks, levitamiseks ja haldamiseks, mida tavaliselt leidub FTTH -võrkudes; ODF -i jaotusraamid on rohkem keskendunud optiliste signaalide levitamisele, ühelegi ja ristumisele kõrge - tihedusühenduste ja peene kiudude haldamise võimalustega.
Need on sisuliselt sidurite sulgud, mis ei ole otseselt seotud andmeedastusega, kuid pakuvad vajalikku tuge erinevatele asukohtadele vastavalt konkreetsetele rakendusstsenaariumidele ja pordi konfiguratsiooni nõuetele. Kiudoptilise kommunikatsiooni infrastruktuuri põhikomponendina mängivad nad asendamatut rolli võrgu stabiilsuse tagamisel, ülekande tõhususe parandamisel ja mitmekesiste rakenduste vajaduste rahuldamisel.
