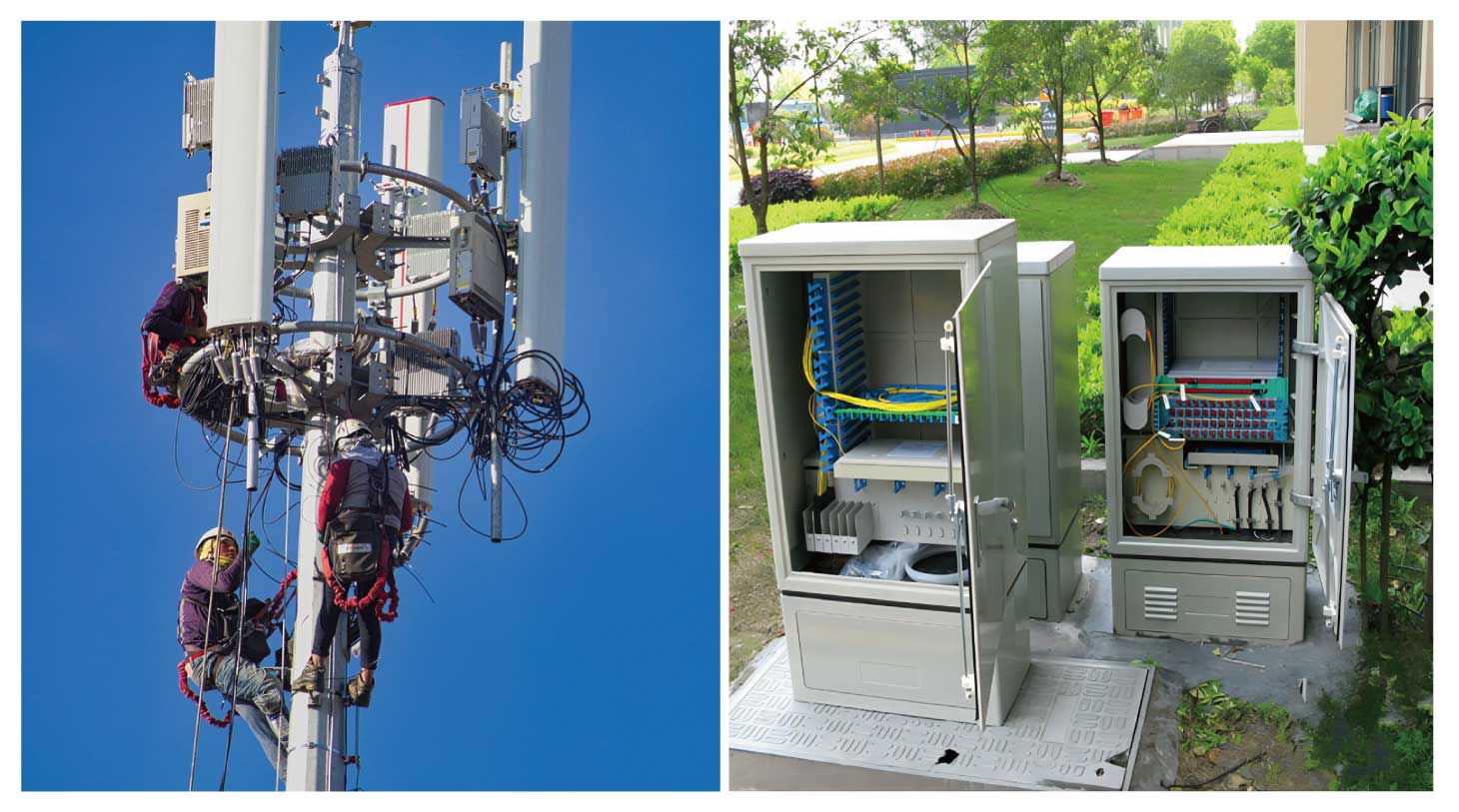

FTTA (Fiber to the Antenna) välistingimustes olev kiudoptiline kaabel on vastupidav, ilmastikukindel fiiberoptiline komplekt, mis ühendab maapinnal asuvad põhiribaüksused (BBU-d) kaugraadioseadmetega (RRU), mis on paigaldatud mobiilimastidesse. Need kaablid kasutavad IP67-reitinguga veekindlaid pistikuid -, tavaliselt PDLC, ODVA, NSN Boot või FullAXS - ning need on ehitatud UV-kindlate LSZH- või TPU-katetega, et taluda aastaid välistingimustes. Kui kasutate 4G LTE või 5G tugijaamu, määrab teie valitud välistingimustes olev FTTA patch-kaabel otseselt lingi töökindluse, signaali kvaliteedi ja selle, kui tihti teie meeskond tornist üles tagasi ronima peab.
Miks FTTA asendas koaksiaalkaabli - ja miks on patch-kaabel kõige olulisem
Üleminek koaksiaalsööturilt kiud{0}}põhisele FTTA arhitektuurile ei olnud valikuline. Seda sundis füüsika. Traditsioonilised koaksiaalkaablid tugijaama varjualuse ja selle antenni vahel kaotavad kauguse jooksul märkimisväärse RF-signaali võimsuse, kusjuures praktiline pikkus on tavaliselt piiratud ligikaudu 100 meetriga. Kiudoptiline kaabel kannab signaale 10–20 kilomeetri kaugusel tühise kadudega. FTTA paigutuse korral asub RRU antenni lähedal ja tegeleb digitaalse-analoog-konversiooniga-saidil. Maapinnast torni tippu kulgev kiudoptik on esiühenduslüli ja välikaabel on viimane liitumispunkt - üks komponent, mis ummistatakse, eemaldatakse pistikupesast, kannatab ja pingestub rohkem kui ükski teine kiu tee osa.
Seetõttu tekitavad välistingimustes kasutatavad FTTA patch-kaablid tootmise ja tarnimise seisukohast rohkem RMA päringuid kui peaaegu ükski teine passiivkiudtoode. Kaabel ise ebaõnnestub harva. Peaaegu alati ebaõnnestub konnektori tihend, soomuse terviklikkus pingepunktis või otspind - peaaegu alati seetõttu, et keskkonna jaoks oli määratud vale kaabel või vale kaabel.
Mille poolest erineb välistingimustes kasutatav FTTA kaabel tavalisest plaastrikaablist?
Standardne siseruumides olev LC{0}}to-LC dupleks-hüppaja ei peaks torni esiküljel kuu aega vastu. Erinevused on struktuursed, mitte kosmeetilised.
Korraliku välistingimustes kasutatava FTTA-koostu kaabli korpus on tavaliselt 5,0 mm või 7,0 mm GYFJH-tüüpi konstruktsioon: kaks ühemoodi-kiudsüdamikku (G.657.A1 või G.657.A2 paindetu-kiud), mis on ümbritsetud aramiidlõngast vastupidavast terasest ja spiraalsest vastupidavast terasest torust ja torust. LSZH või TPU. LSZH vastab telekommunikatsiooni leegi{10}}aeglustusnõuetele, vabastamata mürgiseid suitsu. TPU on hõõrdumise ja korduva painutamise vastu vastupidavam - soovitame seda üldiselt paigaldiste puhul, kus kaabel juhitakse läbi tihedate torude või tõmmatakse ümber torni teravate konstruktsioonielementide.
Mõlemas otsas ümbritseb veekindel pistikupesaLC duplekskiudoptiline pistikliides. Korpus on ühendatud vastava vaheseinaadapteriga RRU-l või ühenduskarbil ning lukustusmehhanism surub O-rõngastihendi kokku, et saavutada IP67 sissepääsukaitse -, mis tähendab täielikku tolmu-tihedust ja vastupidavust ajutisele veesuplemisele kuni ühe meetrini.
Neli konnektorisüsteemi, millega te tegelikult kokku puutute
See on jaotis, kus enamik ostjaid eksib, seega tasub sellele aega kulutada. Välistingimustes kasutatavad FTTA pistikud ei ole omavahel vahetatavad. Vale tüübi tellimine tähendab, et teie kaabel ei saa füüsiliselt ühilduda raadiopea pordiga - ja me näeme, et see juhtub sagedamini, kui keegi selles valdkonnas tunnistab.
PDLC (push{0}}Pull Duplex LC)on ZTE, Huawei ja paljude ülemaailmsete juurutuste domineeriv liides. Standardne dupleks-LC-ümbrispaar asub silindrilises metallkestas, millel on lükatav-lukustuskrae. Paigaldamine on lihtne: joondage võtmeava, lükake, kuni see klõpsatab, ja pingutage käsitsi-välimist mutrit. PDLC-koostud vastavad standardile IEC 61754-20 ja ühilduvad mis tahes standardse LC-adapteriga, kui need on väliskorpusest eemaldatud. Enamiku makrorakkude konstruktsioonide jaoks pakub PDLC parimat tasakaalu kulude, teostusaja ja kohapealse hooldatavuse vahel. See on ka pistikutüüp, mida me kõige sagedamini tarnime.
ODVA (muutuv välisadapter)järgib standardit IEC 61076-3-106 ning seda kasutavad laialdaselt Nokia, Samsung ja mitme -müüja jagatud saidid -, eriti Põhja-Ameerikas ja Euroopas, kus platvormidevaheline koostalitlusvõime on hankenõue. ODVA toetab kolme sisemist liidest: dupleks-LC (ODVA-DLC), simpleks-SC (ODVA-SC) ja mitmekiuline MPO (ODVA-MPO). Suletud ümmargune korpus on mahukam kui PDLC, kuid saab väga hästi hakkama vibratsiooni, soolaudu ja termilise šoki testimisega.
NSN-i alglaadimineon Nokia-pärandi disain: painduv kummisaabas standardse LC-duplekspistikuga koos keermestatud ühendusrõngaga. See on kergem ja kompaktsem, mis muudab selle populaarseks katusel asuvate väikeste kambrite ja sise-/välissõidukite jaoks. Kompromiss-on siiski reaalne. Kummist pakiruumi tihend laguneb pikaajalise UV-kiirguse käes kiiremini kui täismetallist korpusega. Kõrbe- või troopilises kliimas asuvate tornide puhul suuname kliendid tavaliselt PDLC või ODVA poole.
FullAXStöötati välja peamiselt Ericssoni raadiosüsteemi platvormide jaoks. Ristkülikukujuline push{1}}korpus võimaldab ühe-käega kinnastega töötamist ja integreeritud tolmukate kaitseb ühenduste vahelist otsapinda. Kui töötate Ericssoni-varustatud torni või jagatud-RAN-saidi kallal, mis sisaldab Ericssoni raadioid, on FullAXS tõenäoliselt installijuhendis täpsustatud.
Kõige levinum tellimisviga, mida näeme: klient saadab RFTA välistingimustes kasutatavate LC-patch-kaablite kohta pakkumistaotluse ilma konnektorisüsteemi täpsustamata. See on nagu rehvide tellimine poltide mustrit täpsustamata. Enne hinnapakkumist või ostmist kinnitage alati RRU pordi tüüp - PDLC, ODVA, NSN või FullAXS -.
Tehnilised andmed, mis eraldavad hea kaabli probleemsest kaablist
- Kiu tüüp:G.657.A1 ühe-režiim on standardne. G.657.A2 võimaldab tihedamaid painutusi (7,5 mm minimaalne raadius vs
- Kaabli välisläbimõõt:5,0 mm lühemate ja vähem avatud jooksude puhul, kus paindlikkus on oluline . 7.0 mm vertikaalsete tornitõmbe korral, mis ületab 30 meetrit -, ei ole lisatud tõmbevaru nendel pikkustel vabatahtlik.
- Tõmbetugevus:500 N minimaalne lühiajaline-aeg. Hindame oma sõlmesid 600 N, mis pakub märkimisväärset ruumi kõrgusele torni tõmbamise ajal, kus kaabli kaal ja tuulekoormus on ühendatud.
- Muljumiskindlus:1000 N/100 mm sobib kaitstud kanali jaoks. Otse torniterase külge kinnitatud kaablite puhul määrake 2000 N/100 mm - kukkumine jää, tööriistad ja juhuslik peale-astumine hoolduse ajal on kõik tõelised ohud.
- Sisestamise kadu:Lõpetatud koost koos mõlema pistikuga peaks mõõtma alla 0,3 dB ühendatud paari kohta. Iga meie tarnitav kaabel sisaldab individuaalset tehase katsearuannet, mis seda kinnitab.
- Töötemperatuur:-40 kraadi kuni +70 kraadi on lähtejoon. Kõrbe- või ekvatoriaalsed alad peaksid määrama +85 kraadi reitinguga koostud.
- IP reiting:IP67 on tööstuse põrand. IP68 on soovitatav maapealsete võlvide sissepääsude{3}}või rannikuäärsete tornide jaoks, kus soolapihustus ja pikaajaline kokkupuude niiskusega on rutiinne.
Üks märkus spetsifikatsioonide kohta, mis sageli tähelepanuta jäetakse: soomustoru materjal. Roostevabast terasest raudrüü säilitab oma terviklikkuse ranniku-,{1}}kõrge niiskusega ja tööstuskeskkonnas. Tsingitud-süsinikterasest soomus on odavam, kuid võib kahe kuni kolme aasta jooksul soolases õhus{4}}korrodeeruda. Kui lähete kasutusele ranniku lähedal või rasketööstuse tsoonis, küsige tarnijalt konkreetselt, millist soomusmaterjali kasutatakse.
Paigaldusvead, mis toovad kõige rohkem põllu tagasi
Jälgime garantiinõudeid ja RMA andmeid kogu meie välistingimustes kasutatava FTTA tootesarja ulatuses. Kolm tõrkemustrit moodustavad enamiku tagastustest - ja ükski neist ei ole tootmisdefekt.
Saastunud otsad esmasel paaritumisel.Üksik tolmuosake LC-ümbrise otsal võib suurendada sisestamiskadu 0,5 dB või rohkem. Tuulisel torniplatvormil langeb praht mõne sekundi jooksul avatud otsapinnale. Parandus on lihtne, kuid -vaieldamatu: puhastage iga ots ühe-klõpsupuhastusvahendi või ebemevaba-IPA lapiga vahetult enne paaritumist ja hoidke tolmukorgid kuni viimase hetkeni peal. Ainuüksi see kõrvaldaks ligikaudu kolmandiku meile laekuvatest "suure kahjumi" kaebustest.
Kaabli marsruutimise ajal painderaadiuse rikkumised.Paigaldajad teevad mõnikord teravaid 90-kraadiseid pöördeid, et suunata kaabel ümber konstruktsioonielementide või korpusesse. Sellest tulenev makropainde kadu ei pruugi OTDR-jäljele kohe ilmuda, kuid see süveneb, kui temperatuuritsüklid väsitavad kiudkatte järgnevate kuude jooksul. 7,0 mm FTTA kaabli puhul hoidke tõmbamise ajal vähemalt 70 mm staatiline painderaadius (10 × kaabli OD) ja 140 mm dünaamiline painderaadius.
Ebapiisav kaabli tugi tornil.Kinnituspunktide vahelised toetamata kaablivahed toimivad tuulepurjedena. Tsükliline mehaaniline pinge koondubpistiku lõpp-punkt, kiirendades soomustoru väsimuspragu. Kinnitage kaablid tornterase külge UV-reitinguga roostevabast terasest sidemetega kuni ühemeetriste intervallidega. Katuseplatsidel kandke võimaluse korral läbi ilmastikukindla torustiku.
Kuidas valida õiget välistingimustes kasutatavat FTTA plaastrikaablit - Otsuste järjestus
Üldise kontrollnimekirja asemel on siin tegelik otsustusjärjekord, mis väldib kõige levinumaid spetsifikatsioonivigu:
1. samm: tuvastage RRU konnektori port.Kontrollige seadme andmelehte või paigaldusjuhendit. See annab teile konnektori tüübi - PDLC, ODVA, NSN Boot või FullAXS. Ärge eeldage ainult müüja kaubamärgi põhjal; mõned operaatorid määravad oma juurutusstandardites mitte-vaikeühendused.
2. samm: mõõtke marsruudi teed, mitte ainult sirge{1}}kaugust.60-meetrine torn ei tähenda 60-meetrist kaablit. Arvestage horisontaalsed jooksud varjendis, rada piki torni esikülge, sealhulgas ümbersõidud takistustest, ja 1–2-meetrine teenindussilmus RRU otsas. Tellige täpne kohandatud pikkus – üleliigsed mähised tekitavad tarbetut sisestuskadu ja püüavad tuult kinni.
3. samm: sobitage kaabli läbimõõt mehaanilise keskkonnaga.5,0 mm kaitstud või lühikeste liikumiste korral. 7.0 mm avatud torni-üle 30 meetri pikkuste jooksude korral, kus tõmbekoormus paigaldamise ajal on teguriks.
4. samm: kinnitage keskkonnatingimused.Rannikuala või tööstus? Määrake roostevabast terasest soomus ja IP68. Standardne sisemaa torn? Tavaliselt piisab tsingitud-soomust ja IP67-st. Äärmuslik temperatuurivahemik? Veenduge, et ümbrise ja pistiku tihendi materjalid on vastavalt hinnatud.
5. samm: enne mahu tellimist taotlege proovi koos katsearuandega.Mõõtke sisestuskadu-saidil oma seadmega. Kontrolligefiiberoptiline adapterühendusliides kontsentrilisuse ja otsapinna geomeetria jaoks. Tarnija, kes ei soovi testitud näidise saatmist, ei ole tarnija, keda soovite 500 kaabliga torni kasutuselevõtuks.
5G esiühendus ja mida see kaabli valimisel tähendab
5G NR ja arenev 5G-täiustatud standard ei muuda välistingimustes kasutatavate FTTA patch-kaablite põhifüüsikat, küll aga skaalat. Massiivsed 32T32R või 64T64R konfiguratsiooniga MIMO antennimassiivid vajavad sektori kohta rohkem kiupaare kui pärandraadiod 2T2R. Mõned aktiivsed antenniüksused nõuavad nüüd kaheksat või kahtteist kiudporti, mis suurendab nõudlust suuremate{11}}arvuga koostude võiPLC fiiberoptiline jaoturjaotus torni aluses.
Väikeste rakkude - tihenemine, eriti C-Band ja mmWave spektris -, suurendab samuti lõpp-punkte. Tihedas linnakeskkonnas võib ruutkilomeetri kohta paigaldada 50–100 väikest rakusõlme, millest igaüks nõuab eelnevalt-lõpetatud välistingimustes kasutatavat duplekskaablit. Selle helitugevuse korral muutuvad tehase{10}}kinnitatud testandmetega plug{8}}and{9}}komplektid oluliseks juurutamise ajakavas hoidmiseks.
Kasvab ka huvi hübriidsete FTTA/PTTA kaablite vastu, mis ühendavad kiud- ja alalisvoolujuhtmed ühes ümbrises, vähendades kaablite koguarvu tornis. Neid tasub uute ehituste puhul - hinnata, kuid need nõuavad hoolikat ühilduvuse kontrollimist nii raadiopea toitesisendi kui ka fiiberliidesega, nii et need ei asenda veel-piisavalt iga saidi eraldi kiudoptilist ja toiteallikat.
Koht, kus välikaabel kohtub teie ülejäänud kiudteega

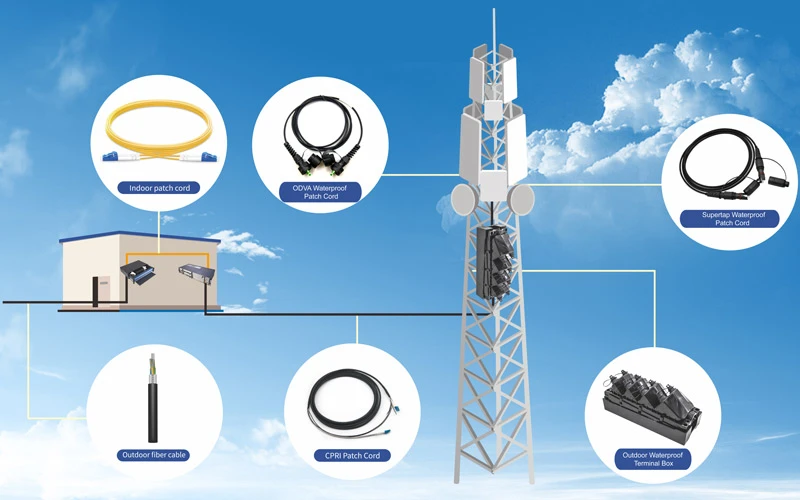

Torni põhjas lõpevad välistingimustes kasutatavad FTTA patch-kaablid tavaliselt ilmastikukindla katte seesfiiberoptiline klemmikarp- üleminekupunkt torni-näo plaastri juhtme ja siseruumides asuva magistraalkiu vahel, mis ühendab tagasi BBU-ga. Korralikult spetsifikatsiooniga klemmikarp mahutab veekindlad pistikupesad välisküljel ja standardsed LC- või SC-adapterid siseküljel koos ühendusalustega ja sissetuleva magistraalkaabli tõmbevabastusega.
Tüüpilise kolme{0}}sektorilise makrosaidi jaoks, kus on kaks operaatorit sektori kohta, kavandage vähemalt kuus duplekskiudporti. Määrake kasti kõrgusega kaheksale või kaheteistkümnele, et vältida ümbriste vahetamist, kui operaator lisab operaatori või uuendab suurema -kiud-arvuga raadiot. IP65 on korpuse enda minimaalne reiting; IP68 on eelistatav maapinnal{7}}üleujutusohtlikes piirkondades.
Üks{0}}režiim vs. multirežiim: FTTA üle ei vaielda

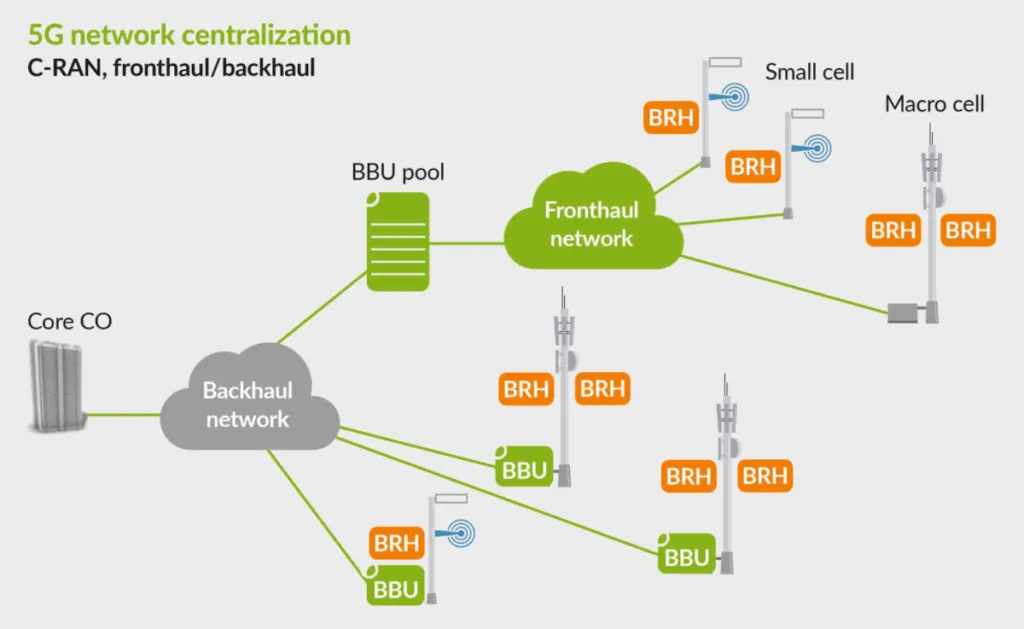

Kõik suuremad seadmete müüjad määravad FTTA esiühenduse jaoks{0}}ühemoodilise kiu. Põhjused on kaugus ja ribalaius. Makrotorni jooks võib olla 200 meetrit; C-RAN-i arhitektuur koos tsentraliseeritud BBU-basseinidega võib ulatuda mitme kilomeetrini. Ühe-režiimiga OS2 kiud 1310 nm juures saab sellega hakkama, kui sumbumine on alla 0,35 dB/km. Multirežiim ei saa. Ühe-režiimi ja mitmerežiimilise väliskaabli meetrihinna erinevus on tühine. Iga uue FTTA järgu puhul on ühe{15}}režiimi G.657.A1 ainus soovitus, mida tasub teha.
Korduma kippuvad küsimused
K: Mis vahe on siseruumides kasutataval kiudkaablil ja välistingimustes kasutataval FTTA plaastrikaablil?
V: Siseruumides olev fiiberoptiline plaastrijuhe kasutab standardset PVC- või LSZH-kest ja varjestamata pistikuid, mis on mõeldud kontrollitud keskkondade jaoks. Välistingimustes olev FTTA patch-kaabel lisab UV--kindla mantli, spiraalterasest soomuse, aramiidlõngast tõmbeelemendid ja IP67-reitinguga veekindlad pistikupesad, mis on projekteeritud -40 kraadi kuni +75 kraadi, otsese vihma, tuulekoormuse ja aastatepikkuse ultraviolettkiirguse jaoks.
K: Kuidas on PDLC- ja ODVA-pistikud võrreldavad välistingimustes kasutatava FTTA-ga?
V: Mõlemad saavutavad IP67 keskkonnakaitse ja sisemise standardse dupleks-LC ümbrisliidese. PDLC kasutab silindrilist tõuke{2}}metallist kesta ja domineerib Hiinas toodetud raadio{3}}kasutustes. ODVA järgib standardit IEC 61076-3-106 suletud ümmarguse disainiga, mis toetab LC, SC ja MPO variante, muutes selle mitmekülgsemaks mitme müüjaga tornide jaoks. ODVA maksab tavaliselt veidi rohkem, kuid pakub laiemat platvormidevahelist ühilduvust. Peaaegu alati määrab valiku RRU pordi spetsifikatsioon, mitte isiklik eelistus.
K: Milline IP-reiting peaks olema välistingimustes kasutataval FTTA-kaablil?
V: IP67 on tööstusstandard - täielik tolmukaitse ja vastupidavus ajutisele vette kastmisele. Üleujutusvööndites, soolapihustusega rannikukeskkonnas või maa-aluste võlvide sissepääsudega tornide puhul pakuvad IP68 komplektid täiendavat kaitset pikaajalise vee alla vajumise eest.
K: Kas ma saan 5G FTTA jaoks kasutada mitmemoodilist kiudkaablit?
V: Pole soovitatav. Kõik suuremad 5G-raadiomüüjad määravad CPRI ja eCPRI esiühenduse jaoks ühemoodi{2}}kiu. Single-mode G.657.A1 toetab pikemaid vahemaid, mida nõuavad C-RAN-arhitektuurid, ja maksab meetri kohta peaaegu sama palju kui mitmerežiimilise väliskaabli puhul.
K: Kuidas peaksin määrama FTTA tellimuse kaabli pikkuse?
V: Mõõtke tegelik marsruutitee - torni kõrgus pluss horisontaalne varjend pluss ümbersõidud takistustest - ja lisage RRU otsa 1–2-meetrine teenindusahel. Kohandatud pikkused on tööstuses standardsed. Vältige liigse pikkuse tellimist; mähitud üleliigne kaabel tekitab tarbetuid kaotusi ja püüab tuult torni esiküljele.
