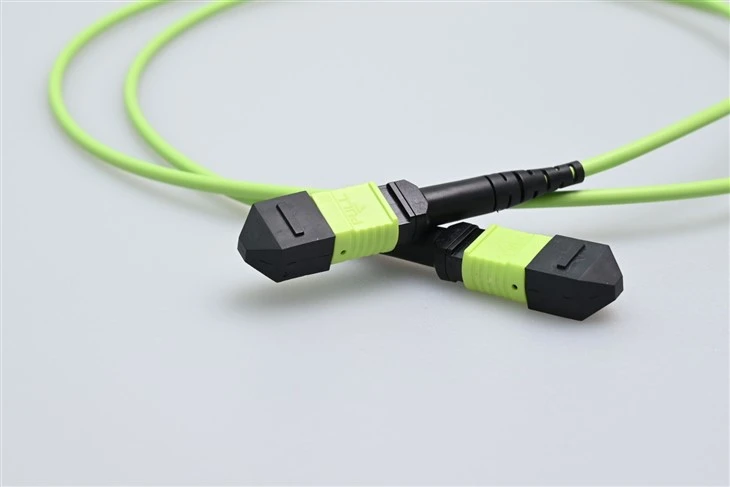

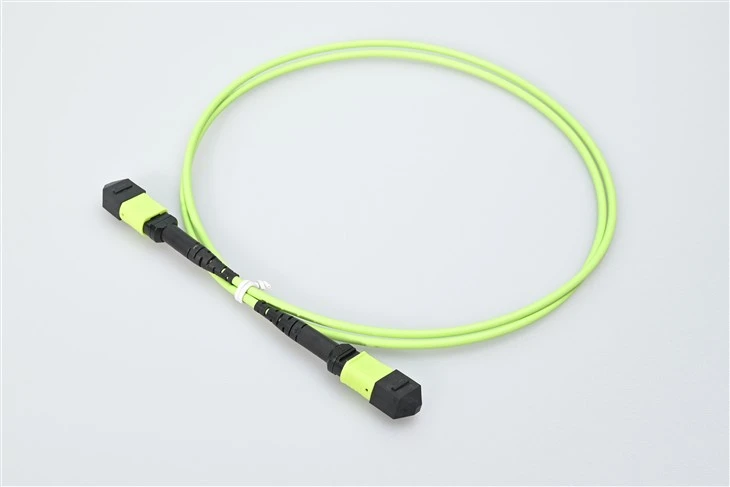

MTP MPO Fiber Patch Juhtmed MM SX

V: Saame selle peaaegu iga päringukõne korral. Lühike vastus: iga MTP-pistik on MPO, kuid mitte iga MPO pole MTP. MPO on standardite IEC 61754-7 ja TIA-604-5 (FOCIS 5) poolt määratletud üldine pistikutüüp. MTP on USA Coneci registreeritud kaubamärk - mõelge sellele kui premium-versioonile, millel on tihedamad ümbrise tolerantsid, roostevabast terasest elliptiline juhttihvt ja metallist tihvt{17}}klambervedru. Tõeliselt ilmneb see sisestuskadu: meie väikese{18}}kaoga MTP-klassi komplektid on tavaliselt 0,15–0,25 dB paaritatud paari kohta, samas kui tavaline MPO on umbes 0,35–0,50 dB. Need on 100% ristühilduvad – ühendage MTP üldise MPO-adapteriga ja see töötab hästi. Sügavamaks võrdluseks panime kokku täisMPO/MTP süva{0}}sukeldumisjuhendmis käsitleb üksikasjalikult mehaanilisi erinevusi.

V: Sõltub teie vahemaadest ja kiirustest. OM3 annab teile 300 m 10G ja umbes 100 m 40G SR4 - juures, mis katab enamiku riiulitelt-to-andmekeskuses suurepäraselt. OM4 lükkab selle 400 meetrini 10G ja 150 meetrini 40G juures, lisaks on sellel peaaegu kahekordne modaalne ribalaius (4700 MHz·km vs 2000 MHz·km 850 nm juures). Ma räägin ostjatele alati järgmiselt: kui ehitate uut infrastruktuuri, kulutage OM4 jaoks lisatasu 15–20%. Oleme näinud, et liiga paljud kliendid kasvavad kahe aasta jooksul OM3 jõudluse piirangutest välja, kui nad lisavad kapiridu või lähevad 10G-lt 40G-le. Kaabli maksumuse erinevus on väike; tagasitõmbamise{26}}tööjõukulu ei ole. Meieühe režiimi ja mitme režiimi 2026. aasta juhendsisaldab üksikasjalikku võrdlustabelit, kui soovite numbreid -kõrvuti-.

V: Polaarsus on MPO kaabelduses - ausalt kõige suurem segaduse allikas ja selle valesti võtmine tähendab, et teie edastus ja vastuvõtt ei ühti, seega ei sütti lingi tulesid. Kiire jaotus: tüüp A (otse-läbi) vastendab kiu 1 kiuduks 1, kui võti on pööratud (klahv -üles kuni klahvi-alla). Tüüp B (ümberpööratud) vastendab fiiber 1 fiiberiga 12 nii, et mõlemad klahvid on samal viisil - see on 40G QSFP+ SR4 otselüliti-to{16}}lülitusühenduste puhul kõige tavalisem ja mida TIA-568.3-D üldiselt paralleeloptika jaoks soovitab. Tüüp C (pair-flipped) vahetab kõrvuti asetsevad paarid - see on vähem levinud ja esineb peamiselt mõnes päranddupleks-MPO-le migreerimise seadistustes. Kui loote otseühenduse 40G/100G kahe transiiveri vahel, kasutage tüüpi B. Kui teete marsruutimise läbi kassetimoodulite, ütleb kassetimüüja tehniline leht teile, milline magistraalide polaarsus sobitada. Ei ole kindel? Saatke meile oma transiiveri ja paneeli mudelid ning me määrame teile õige polaarsuse – see on tasuta teenus, mida teeme iga hinnapakkumise puhul.

V: Täpselt selleks nad on loodud. 40 GBASE-SR4 jaoks vajate 8 kiudu üle OM3 (kuni 100 m) või OM4 (kuni 150 m) - meie 12-kiuga MPO pistik saab sellega hakkama, sest 4 välimist kiudu lihtsalt ei kasutata. 100 GBASE-SR4 puhul on see OM4-l 8 kiudu kuni 100 m. Ja kui vaatate 100 GBASE-SR10, siis see kasutab kõiki 24 kiudu 24-kiuga MPO-koostis. Testime iga üksikut kaablit enne tarnimist - sisestuskadu, tagastuskadu, otsa-pinna geomeetria 3D-interferomeetria all - ja individuaalsed testiandmed saadetakse teie tellimusega kaasa. Kas plaanite üleminekut 10G-40G-lt 100G-le? Rääkige meiega kiudude arvu valikust kohe, et te ei peaks hiljem uuesti kaablit looma.

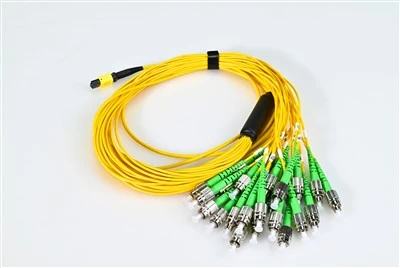

V: Mõelge magistraalkaablile kui maanteele ja eralduskaablile kui väljasõidurampile. MPO magistraalkaabli mõlemas otsas on MPO pistikud - 12, 24, kuni 144 kiudu ühes ümbrises. See ühendab patch-paneelid plaastripaneelidega, kassetid kassettidega või mis tahes seadmed, mis mõlemad kasutavad MPO-liideseid. Katkestuskaablil (nimetatakse ka juhtmestikuks või ventilaatoriks) on ühes otsas MPO-pistik ja see jaguneb individuaalseks dupleksiksLC või SC pistikudteiselt poolt. Kasutaksite seda mitmekiulise QSFP+ pordi ühendamisel lülitiga allapoole üksikute serverite SFP+ transiiveritega. Valmistame nii - kui ka vastavaidfiiberoptilised adapteridja kassetipaneelid, mis seovad süsteemi kokku.

V: Soo valesti määramine on üks levinumaid tellimisvigu, mida näeme - ja see peatab teie lingi väljatöötamise installipäeval. Isasühendustel on kaks täppisjuhttihvti, mis torkavad hülsi esiküljest välja; emasühendustel on vastavad joondusavad. Kui need paarituvad, libisevad tihvtid aukudesse, et joondada kõik 12 või 24 kiusüdamikku. Üldreegel: magistraalkaablid (MPO kuni MPO) kasutavad mõlemas otsas emast otsa, kuna adapteripaneel või nende vahel olev vaheseinaühendus tagab kontaktid. Katkestuskaablitel ja otsevarustuse hüppajatel on tavaliselt üks isane ots, mis ühendatakse otse transiiveri või kassetimooduli emaspordiga. Kui te pole kindel, öelge meile lihtsalt oma ostutellimusel - olev varustusmudel, me sobitame õige soo ja selle pärast on töökohal üks vähem muret.

V: MPO-pistikute puhastamine on tavalisest suuremLC või SC pistikkuna teil on ühe ümbrise asemel 12 või 24 kiu ots-pinda. Kasutage spetsiaalset MPO ühe-klõpsuga puhastuspliiatsit -, mis on loodud spetsiaalselt ristkülikukujulise MPO ümbrise geomeetria jaoks. Ärge kunagi kasutage tavalist simplekspuhastusvahendit; kontaktpind ei ühti ja te lükkate lihtsalt prahti ümber. Puhastage nii pistik kui ka adapter enne iga paaritamist. Näeme palju väljaprobleeme, mis taanduvad ühele saastunud ümbrisele, mis lisab 1–2 dB üleliigset kadu kogu 12{13}}kiukoostu ulatuses. Hoidke tolmukatted peal alati, kui pistik pole vooluvõrku ühendatud – eriti aktiivses ehituskeskkonnas. 10-sekundiline puhastus võib säästa tunde OTDR-i tõrkeotsingust.

V: See taandub kohale, kus kaabel on füüsiliselt paigaldatud. USA ehitusnormid nõuavad OFNP-d (pleenum) kõigi kaablite jaoks, mis jooksevad läbi õhu-käitlemisruumide - lagede, kõrgendatud-põranda tühimike, HVAC tagasivooluteid. Sellel on kõrgeim tuleohutusklass ja see ei tekita toksilisi halogeenitud suitsu. OFNR (riser) on mõeldud vertikaalseks jooksmiseks korruste vahel, mis ei läbi õhu{8}}käitlemisruume. LSZH (Low Smoke Zero Halogen) on vaikeseade Euroopas, Lähis-Idas ja suures osas Aasias - see on nõutav standardite IEC 60332 ja EN 50575 CPR eeskirjade kohaselt. Laos on kõik kolm jopetüüpi standardpikkuses ja igale neist saab kohandatud pikkuseid valmistada. Kas pole kindel, milline kood teie projektile kehtib? Saatke meile hoone asukoht ja me sobitame sobiva jope - teeme seda kümneid kordi nädalas, nii et see on kiire vastus.
