Evolux Fiber pakub kohandatud fiiberoptilist patch-kaablit LC/UPC TO LC/UPC duplekspistik Simplex-kaabliga. Seda kasutatakse hoonete või ülikoolilinnakute kohtvõrkudes arvutite, printerite ja muude võrguseadmete ühendamiseks, pakkudes kiiremat andmeedastuskiirust kui traditsioonilised vaskkaablid.
Spetsifikatsioon
| Kiu tüüp | SM/MM |
|---|---|
| poola keel | PC/UPC/APC |
| Ühenduse tüüp | LC, SC, ST, FC |
| Sisestamise kaotus | 0,30 dB või vähem (IEC klass C); Vähem või võrdne 0,15 dB (IEC klass B) |
| Tagastamise kaotus | SM UPC Suurem või võrdne 50 dB; SM APC Suurem või võrdne 60 dB; MM PC Suurem või võrdne 35 dB |
| Jope läbimõõt | 0,9 mm, 2,0 mm, 3,0 mm |
| Fiber Mode | 9/125um, 50/125um, 62,5/125um |
| Kaabli valikud | PVC/LSZH/OFNP |
| Töötemperatuur | -40ºC~+75ºC |
Omadused
-Unibooti disainMarsruutimisel vähendab kaabli helitugevust kuni 50%.
-Vaheleht Push/Pull Tab parema kasutatavuse tagamiseks suure-tihedusega rakendustes
-Madal sisestuskadu ja suur tagastuskadu
-Kõik jõudlusandmed on garanteeritud kogu töötemperatuuri vahemikus (‐40 kraadi kuni +85 kraadi)
-Lai valik standardseid pistikutüüpe (sh SC/APC, LC/UPC, LC/APC ja MPO/APC) ja pikkusi (kuni 30 meetrit)

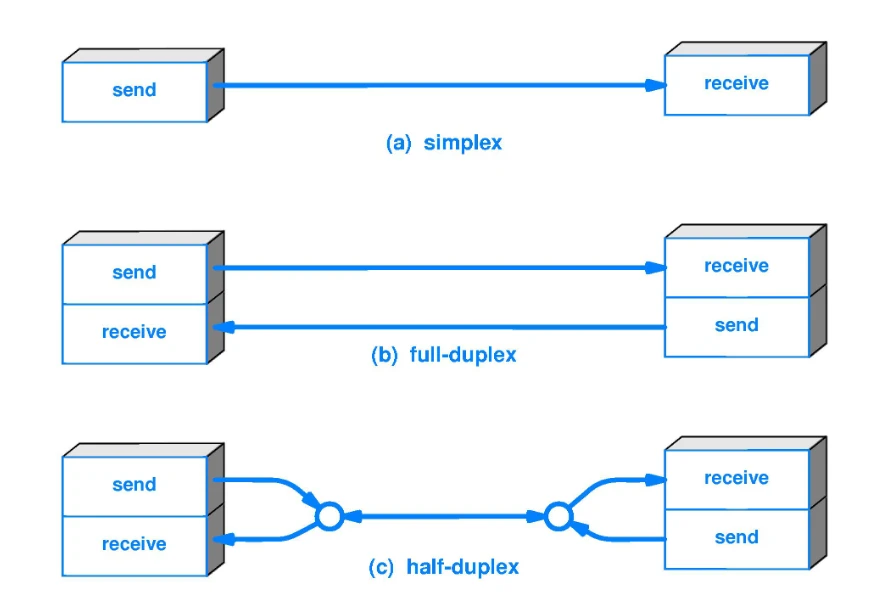

Mis vahe onSimpleks- ja kahepoolne fiiberoptiline kaabel?
Lihtne:Simplexil on mõlemas otsas ainult üks fiiberoptiline kaabel ja üks fiiberoptiline pistik. See võimaldab andmeid edastada ainult ühes suunas, mis on pöördumatu. Simplexi kasutatakse tavaliselt hoonetes Etherneti lülitite või muude seadmete jaoks.
Dupleks:Duplexil on kaks kiudoptilist kaablit ja mõlemas otsas kaks fiiberoptilist pistikut andmete saatmiseks ja vastuvõtmiseks. Dupleksit kasutatakse sageli kiirete{1}}võrguseadmete (nt serverisüsteemide ja fiiberoptiliste lülitite) ühendamiseks.
Rakendused
Kus kasutada LC to LC UPC 9/125 μm üherežiimilist kahepoolset plaastrikaablit
Andmekeskuse server-kiudühenduse vahetamiseks-
LC-LC UPC duplekskonfiguratsioon toetab samaaegset edastus- ja vastuvõtukanaleid, mis on vajalikud serveri NIC-ühenduste jaoks -ülemiste-rack-lülititega. 9/125 μm ühemoodiline kiud tagab väikese sumbuvuse kuni mitme kilomeetri jooksul, muutes selle plaastrijuhtme sobivaks nii rack-sisesteks-ühendusteks kui ka rist{6}}vahekäikudeks suuremahulistes andmekeskuste keskkondades.
Ettevõtte LAN magistraal-struktureeritud kaabeldus
Telekommunikatsiooniruume mitmel korrusel ühendavate magistraalvõrkude ehitamisel kasutatakse LC UPC ühemoodilisi kahepoolseid plaastrijuhtmeid{0}}põrandatevaheliseks kiudude jaotamiseks. LSZH-särgivalik vastab tuleohutusnõuetele kaablite jaoks, mis on juhitud läbi kambriruumide ja tõusutorude, samas kui töötemperatuuri vahemik -40 kraadi kuni +75 kraadi mahutab muutuva kliimaseadmega kapid.
FTTH optilise jaotusvõrgu ühendused
Fiber-koju--OLT-pordid jaoturi sisenditega ühendavad juurutused nõuavad usaldusväärseid LC UPC-ühendusega kaableid. IEC B-klassi sisestuskadude spetsifikatsioon 0,15 dB või väiksem säilitab optilise võimsuse eelarve PON-süsteemidele, mis teenindavad koduabonente pikematel jaotuskaugustel.
Telecomi keskkontori ODF-i paikamine
Telekommunikatsioonioperaatorid, kes haldavad keskkontorites optilisi jaotusraame, kasutavad edastusseadmete rist{0}}ühendamiseks LC–LC ühemoodilisi dupleksühendusi. 0,9 mm, 2,0 mm ja 3,0 mm läbimõõduga mantel võimaldab valida kaabli tiheduse ja marsruutimise nõuete alusel seadmete riiulites.
Broadcast Facility SDI{0}}üle-kiudtranspordi
3G-SDI- ja 12G-SDI-signaale kiudoptilise kaudu edastavad televisiooni tootmis- ja ringhäälingu edastussüsteemid kasutavad LC-dupleksühendusi stuudio-to{5}}haldur-juhtimislinkide jaoks. Lai töötemperatuuri vahemik toetab paigaldamist mobiilsetesse tootmissõidukitesse ja kaugedastusseadmetesse.
Korduma kippuvad küsimused
K1: Millisele kiutüübile viitab 9/125 μm?
V: 9/125 μm spetsifikatsioon näitab ühemoodilist kiudu, mille südamiku läbimõõt on 9- ja katte läbimõõt 125 mikronit. See kiutüüp toetab kaugedastust 1310 nm ja 1550 nm lainepikkustel minimaalse signaali sumbumisega.
Q2: Mis vahe on PVC, LSZH ja OFNP jope valikute vahel?
V: PVC (polüvinüülkloriid) on standardne jope üldiseks siseruumides kasutamiseks. LSZH (Low Smoke Zero Halogen) eraldab põlemisel minimaalselt suitsu ja ei tekita mürgiseid halogeengaase, sobib suletud ruumidesse. OFNP (Optical Fiber Nonconductive Plenum) vastab NEC nõuetele kaablite jaoks, mis on{2}}käitlemisruumides langetatud lagede kohal.
3. küsimus: millist sisestuskadu võin oodata IEC klassi B pistikutelt?
V: tarnitakse IEC klassi B pistikudsisestamise kaotusvähem kui 0,15 dB või sellega võrdne paaritatud paari kohta. See spetsifikatsioon säilitab rohkem optilist võimsust võrreldes klassi C-ga (vähem kui 0,30 dB või sellega võrdne), mis on oluline pika-vahemaaühenduste jaoks, mille energiaeelarve on väike.
Q4: Mida tähendab UPC poleerimistüüp?
V: UPC (Ultra Physical Contact) viitab konnektori otsa{0}}pinna poleerimismeetodile, mis loob kergelt kumera pinna, saavutadestagastamise kaotus50 dB või suurem ühemoodiliste rakenduste puhul. See poleerimistüüp on digitaalsete andmeedastusvõrkude jaoks standardne.
K5: Kas ma saan seda kaablit kasutada välispaigaldiste jaoks?
V: Töötemperatuur -40 kraadi kuni +75 kraadi mahutab mõningaid väliskappe, kuid see kaabel on mõeldud peamiselt siseruumides kasutamiseks. Välisrakenduste jaoks on vaja täiendava UV-kaitsega ja niiskust blokeeriva konstruktsiooniga kaableid.
Q6: millised on jope läbimõõdud?
V: Pakutakse kolme ümbrise läbimõõtu: 0,9 mm patsi ja kitsa{1}}ruumi jaoks, 2,0 mm standardse nööri läbimõõt ja 3,0 mm täiendavat mehaanilist kaitset vajavate paigalduste jaoks.
Q7: Milliseid pistikutüüpe saab LC-ga kombineerida?
V: Tootesari toetab LC-, SC-, ST- ja FC-pistikutüüpe erinevates kombinatsioonides. Erinevat tüüpi liidestega seadmete ühendamiseks on saadaval hübriidkaablid, nagu LC–SC või LC–FC.
Q8: Kuidas peaksin LC-pistikuid enne kasutamist puhastama?
V: Kasutage LC-torude jaoks mõeldud fiiberoptilist puhastuspliiatsit või kassetipuhastusvahendit. Puhastage konnektori otsapind enne iga paaritamist, et vältida tolmu saastumist, mis suurendab sisestuskadu.
